 <AHDについて>
クリック拡大↓

AHD:AnalogHighDefinition映像信号とは
既存の従来のアナログ(CVBS))用の同軸配線を使用し
高精細なHD画質(1280x720ピクセル)のアナログハイビジョン映像を
ほとんどタイムラグ無く伝送することが可能です

注意・・・HD-SDI信号
従来のアナログ(CVBS)と互換性はありません
AHD信号は専用のAHD対応機器のみに接続可能です
AHD信号アナログ(CVBS)専用機器へは接続できませんが
アナログ(CVBS)信号(コンポジット映像信号)を
AHD対応DVR
へ入力可能です

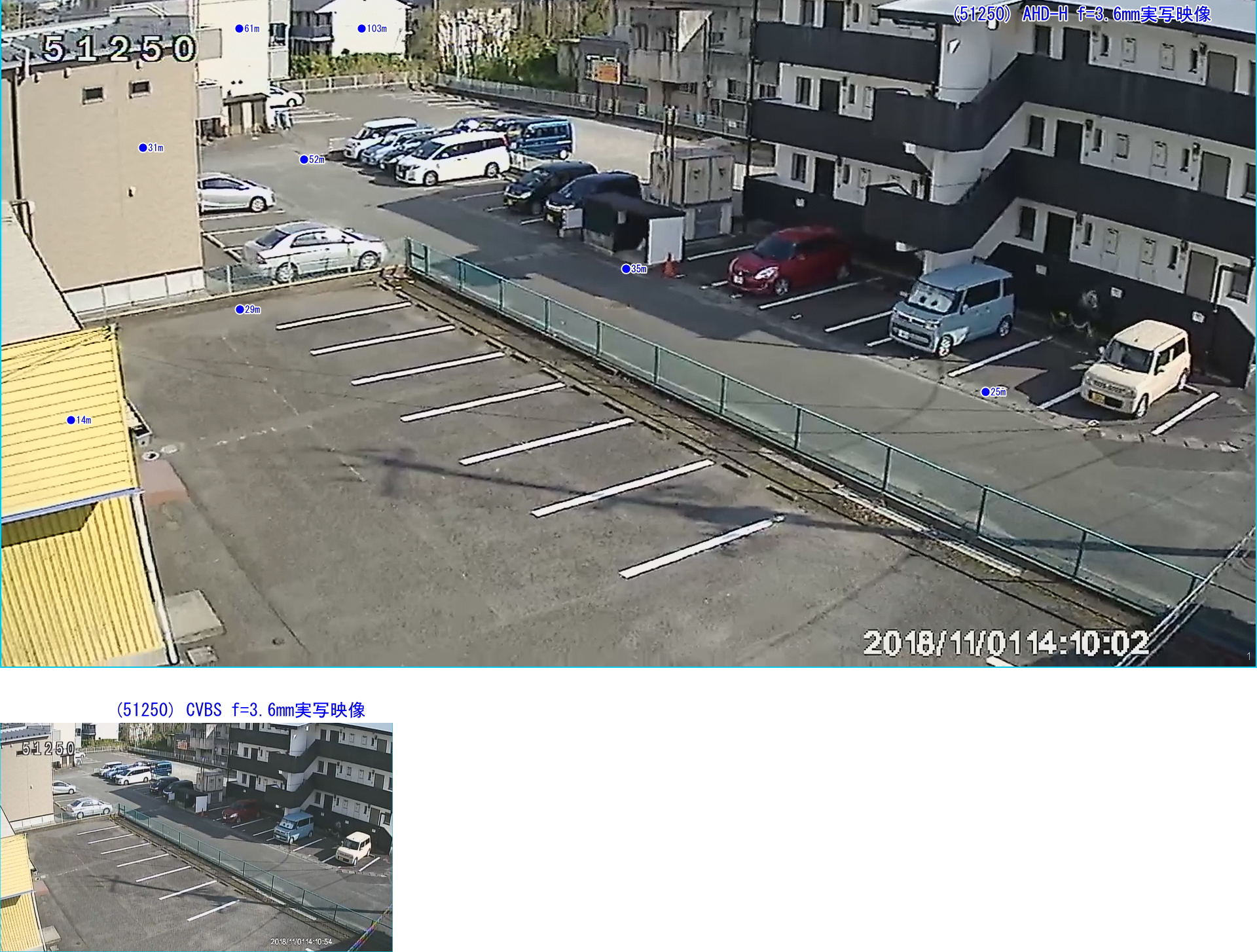

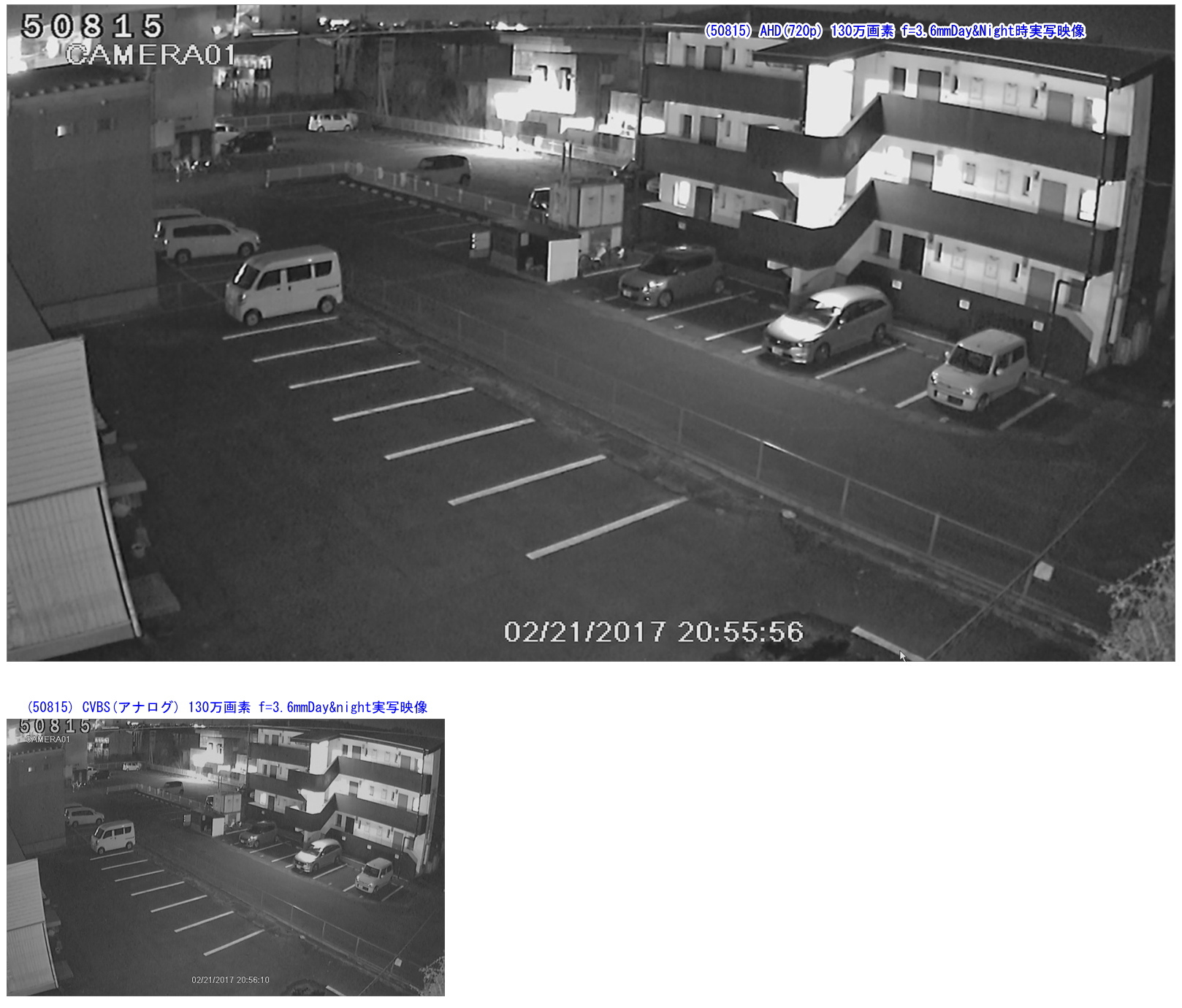

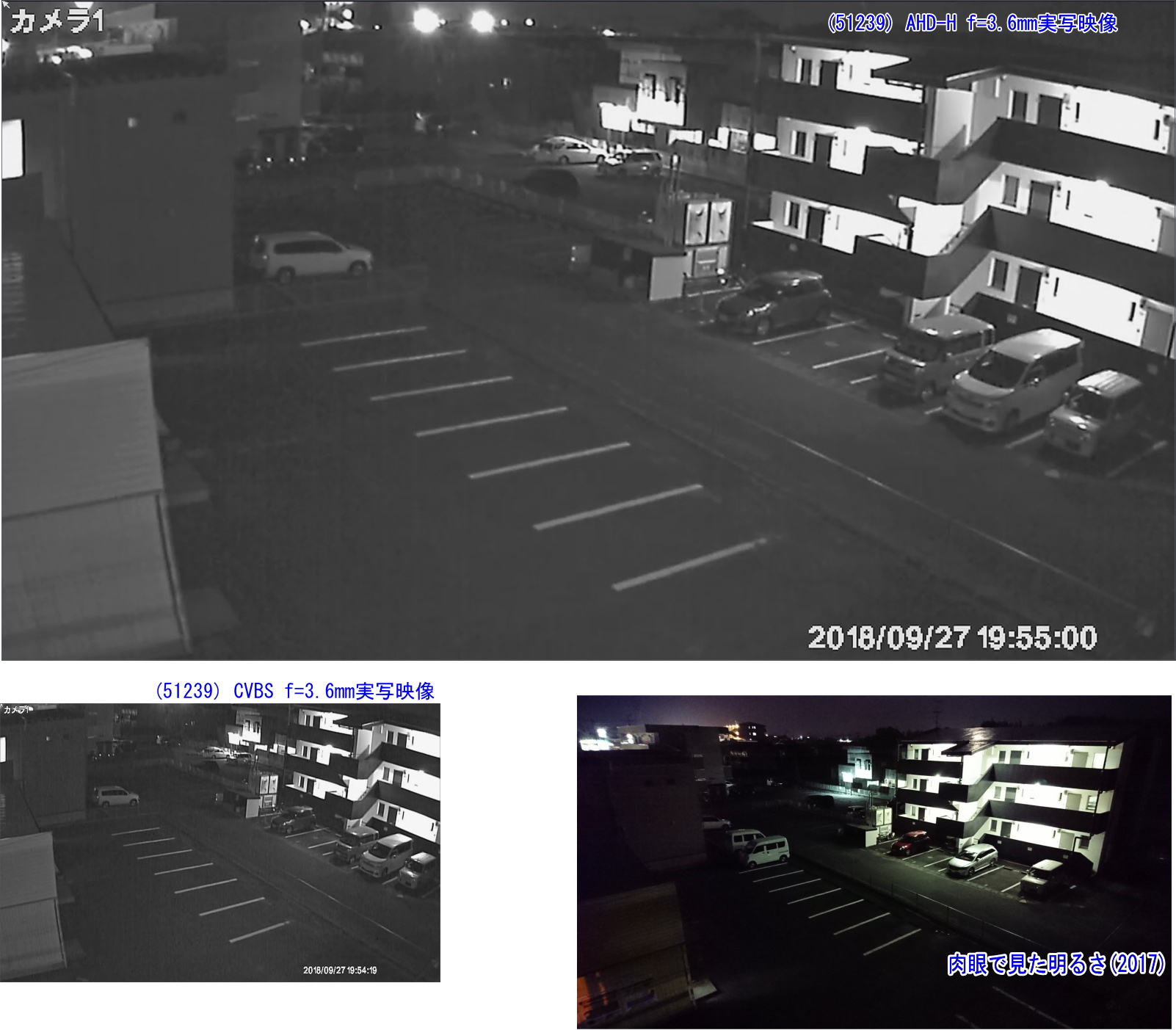

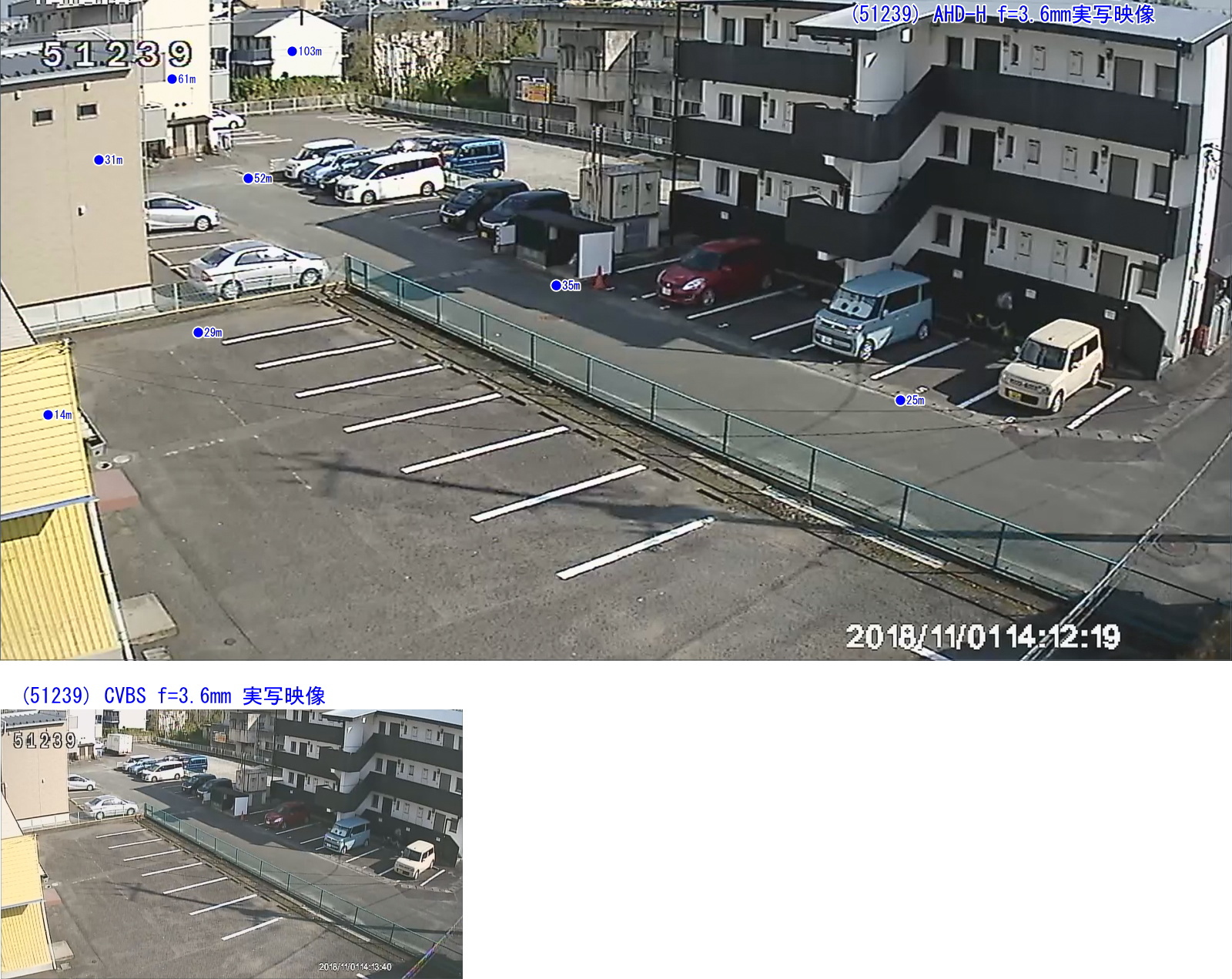

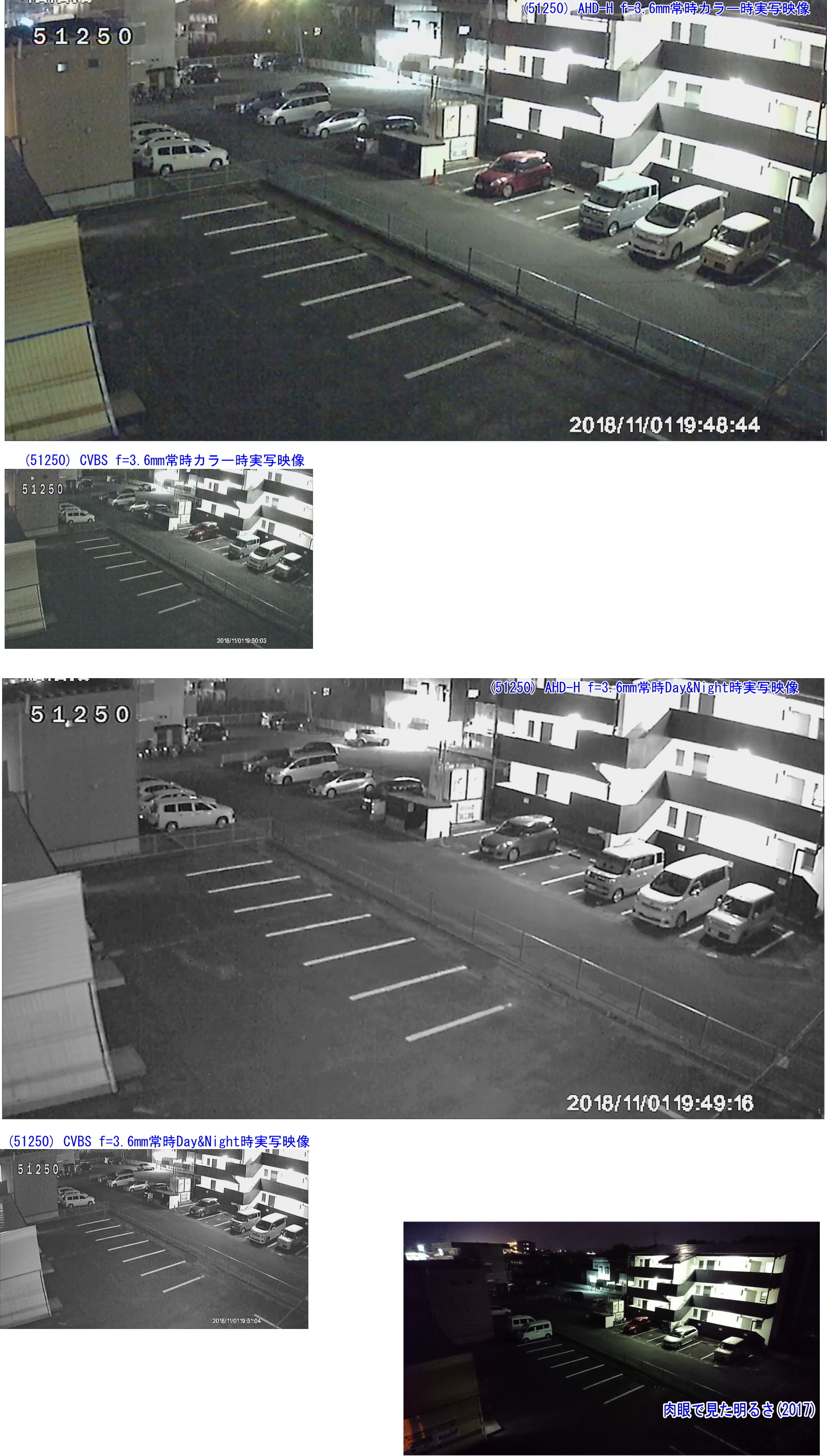

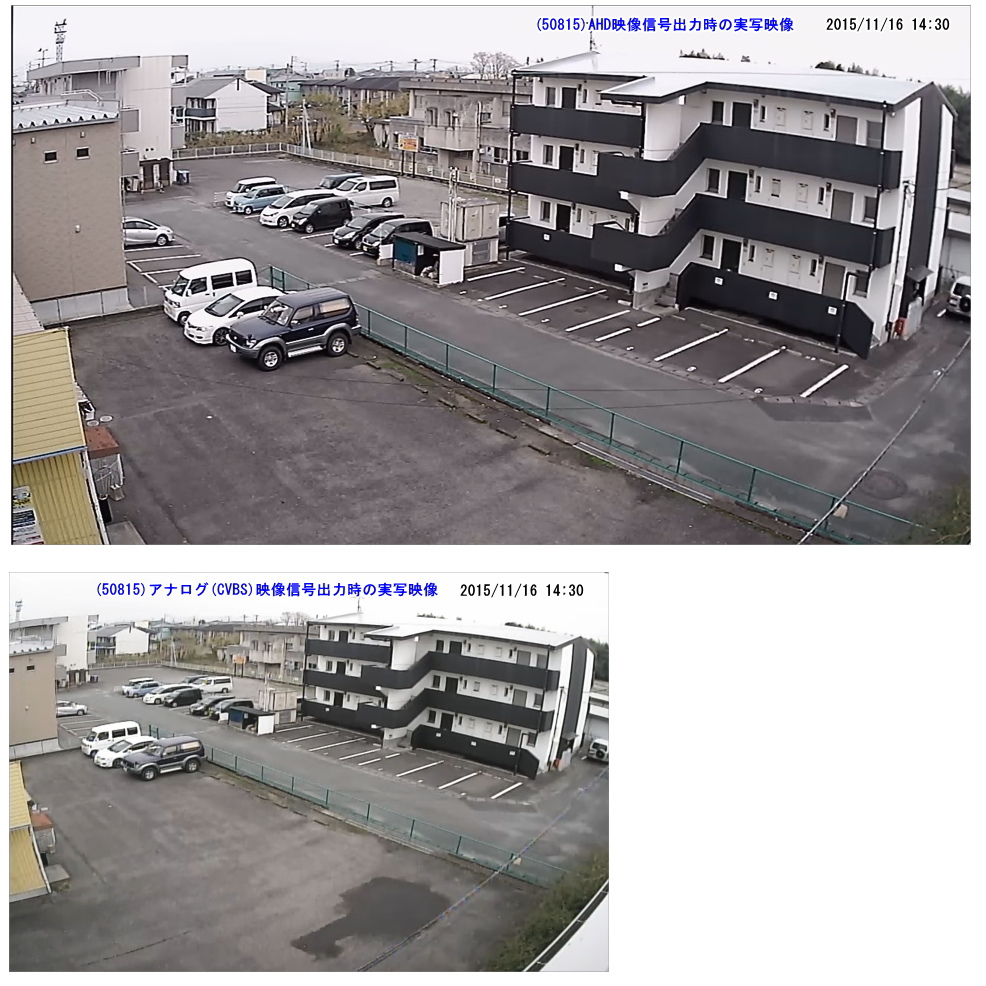

同一カメラによるAHD映像出力画像と
アナログ(CVBS)映像出力画像の比較実写画像
←クリック

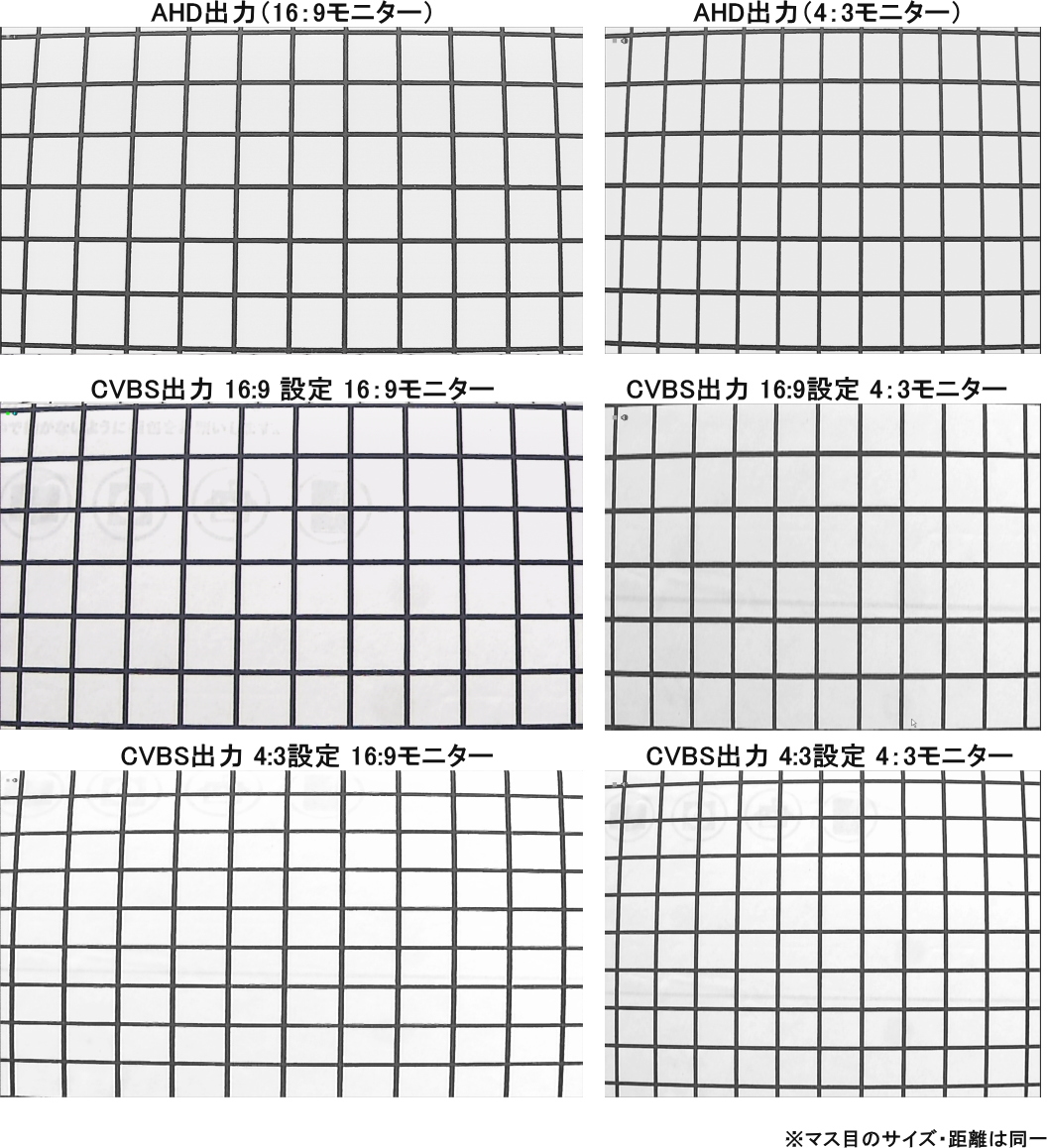

各種解像度比較
各種カメラ映像信号比較
  CVBSカメラ
(コンポジットアナログ信号)
AHDカメラ
(720p)
(アナログハイビジョン信号)
AHD-Hカメラ
(1080p)
(アナログフルハイビジョン信号)
HD-SDIカメラ
(フルハイビジョンデジタル信号)
解像度 52万画素
(一部137万画素)
944x480
SDアナログ画質
約130万画素
1280x720
ハイビジョン画質
約220万画素
1920x1080
フルハイビジョン画質
約210万画素
1920x1080
フルハイビジョン画質
画質 通常画質 高画質 高画質 超高画質
最大伝送距離
(3C-2V使用時)
最大約300mまで  最大約300mまで  最大約300mまで  最大約40mまで
最大伝送距離
(S-5C-FB使用時)
 最大約500mまで   最大約500mまで   最大約500mまで   最大約150mまで
価格 低価格 低価格 低価格 高価

接続可能機器 ・コンポジット映像対応機器
(従来のTVモニターの
外部入力等へも直接接続可能)


・AHD対応DVR
・AHD-H対応DVR

・AHD(720p)対応機器
・AHD-H(1080p)対応機器
(AHD対応DVR等)
・AHD-H(1080p)対応機器
(AHD-H対応DVR等)
注:AHD(720p)へは接続できません
・HD-SDI対応機器
(HD-SDI対応DVR等)

AHD用適合ケーブルはページ最下部へ記載致してます

弊社の商品コード番号を枠内へ入力されて(上記のGoogleで弊社内検索)をクリックされますとそのコード番号のページを検索します。

  1. 防犯カメラの激安専門店「通販NET」TOP
  2. AHD 防犯カメラ、録画機 一覧


(AHDカメラ用DVR)
137万画素でアナログ並みの安価




¥17800〜

¥26800〜

¥51800〜

  ●レンズの焦点距離(f)と撮影範囲について(自動計算式)クリック
  ↓アナログ(CVBS)設定時のみにはワンケーブルユニット(46887)が利用可能です

↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

単管
ポール用金具(51311)

ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具
(51313)

H型鋼のフランジ
取付金具
(51231)





全体/詳細



CVBS+AHD+AHD-H(1080p)映像信号用
2分配機

*BNCJ-1入力
*BNCJ-2出力
*DC12V電源
*電源ランプ

SA-50838


(DC12C ACアダプター付属)

※UTC信号は通信できません

*映像入力: 75Ω(0.8〜1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx2個
*消費電流:約110mA
*サイズ・・57(W)x49(H)x27/42(D)mm, 約63g
*使用温度範囲 : 0℃〜+55℃



拡大
CVBS+AHD(720p)+AHD-H(1080p) +UTC信号対応 映像信号4分配器
SA-51054(51054)

(*DC12V専用ACアダプター付属)

1台のカメラで4台迄のモニターが使用可能
CH4のみUTC信号スルー対応 (UTC対応カメラ〜対応DVRのUTC操作が可能です)

*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx4個
*消費電流:約50mA
*サイズ・・138(W)x30(H)x86(D)mm, 約120g
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)



表面裏面
CVBS+AHD+AHD+H(1080p)映像信号8ch入力16ch出力
(4ch入力時は8ch出力)

新SA-51055(51055)

*映像入力: 75Ω(0.8〜1.2Vp-p) BNCJx8ch
*映像出力: 75Ω(1Vp-p) BNCJx16ch
*DC12V,ACアダプター付き,約230mA
*サイズ・・482(W)x44(H)x170(D)mm, 約1.3Kg




 拡大





SA-50549ケーブル延長器
(映像/電源)⇔LANケーブル
1/set

*CVBS/AHD(720p)/AHD-H(1080p)映像信号接続可能
 (100mまで確認済・CAT−5E以上のLANコードをお使いください)

1組の映像信号と電源(DC12V/24V)を
1本のLANケーブル(4ペア/8芯)に変換し
簡単に延長ができます

※注意・・・一般のLANの信号とは異なりますで
 絶対にPCやハブなどのネットワーク機器に
 接続しないでください (機器が破損します)

・映像信号:1V p-p,75 Ohms
・映像信号のみの最大延長距離:Max300M
・CAT5E以上(24AWGツイストペアケーブル)
 のLANケーブルを推奨(4ペア/8芯 使用)
・サイズ:約50x25x21mm

ピンアサイン
1:電源マイナス
2:電源プラス
3:電源マイナス
4:電源プラス
5:電源マイナス
6:電源プラス
7:映像
8:映像


電圧降下/距離の目安
LANケーブルAWG24単線8芯使用時(電源線は4芯3ペア使用)
50M (12V) 100M (12V) 50M (24V) 100M (24V)
50mA 11.8V 11.6V 23.8V 23.6V
100mA 11.5V 11.2V 23.5V 23.3V
150mA 11.3V 10.9V 23.3V 22.9V
200mA 11.2V 10.6V 23.1V 22.5V
250mA 11.0V 10.2V 22.9V 22.2V
300mA 10.8V 9.9V 22.7V 21.9V
400mA 10.4V - 22.3V 21.2V
500mA 9.8V - 21.9V 20.5V

*2018.1.19〜ピンアサイン変更(電源線2ペア→3ペア使用へ変更)




AHD(720p)+AHD-H(1080p)カメラの映像信号を増幅します
(モニターもしくは録画機側へ1台接続します)
3C-2V時:最大400mまで延長可能
5C-2V(またはS-5C-FB)時:最大800mまで延長可能


(2台使用時 (5C-2V(またはS-5C-FB)時:1200mまで延長可能)



全体/詳細



AHD(720p)+AHD-H(1080p)専用映像増幅器
周波数(2種)・明るさ調整可能


*BNCJ-1入力
*BNCJ-1出力
*DC12V電源
*電源ランプ
*連結ケーブル付

SA-51078

(DC12C ACアダプター付属)

*映像入力:75Ω(0.8〜1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx1個
*消費電流:Max約180mA
*サイズ・・57(W)x49(H)x27/42(D)mm, 約73g
*使用温度範囲 : 0℃〜+55℃


注意:推奨使用ケーブル長は
3C-2V時:200〜400m
5C-2V(またはS-5C-FB)時:400〜800m
になります
(極端に短い距離では使用できません)



 *Max計約200m先の4台のカメラ映像信号CVBS+AHD+AHD+H(1080p)
1本のLANケーブル(CAT5以上)
で延長、接続出来ます

*注意・・送信側に1台,受信側に1台,(51076)が計2台必要です(もしくは51077と併用)


表裏面 接続例
SA-51076ケーブル延長器
1個(51076)

*映像信号CVBS+AHD+AHD+H(1080p)を接続可能
 (最大200mまで・CAT−5E以上のLANコードをお使いください)
*最大4台迄のカメラ映像を市販のカテゴリー5以上のLANケーブル1本で
延長し4台のカメラ映像をモニター可能(総距離 Max200mまで)
*映像線を4本引き回す手間が不要で長距離延長出来ます
 CAT5以上ケーブル使用(RJ45コネクター接続、もしくは8芯線接続)

*映像信号:75Ω入出力1Vp-p
*サイズ:138x66x28,約190g



   *Max計約200m先のMax16台のカメラ映像信号CVBS+AHD+AHD+H(1080p)
4本のLANケーブル(CAT5以上)
で下記(51077)へ集合接続して別売16chDVR録画機等へ接続出来ます



裏面
CVBS+AHD+AHD+H(1080p)映像信号16ch入力(LAN線)?16ch出力(BNC)
SA-51077(51077)

****(51076)と併用して利用します
*映像入力: (51076)LANケーブルで接続75Ω(0.8〜1.2Vp-p) 16ch
 CAT5以上ケーブル使用(RJ45コネクター接続、もしくは8芯線接続)
*映像出力: 75Ω(1Vp-p) BNCJx16ch?別売16chDVR等の映像入力へ
*サイズ・・482(W)x44(H)x170(D)mm (1U) , 約1.3Kg





ネットワークDVRの基本的な外部からのアクセスについて・・・・
ルーター(LAN)内の端末に外部(WAN)からアクセス(メーカーにより呼び名は異なりますが、バーチャルサーバーなど)できる機能があれば可能です。(特にポートの制限がない場合は可能です)
回線は、グローバルIPである必要が有ります(ご契約プロバイダー等にお問い合わせください)
ローカルIP(プライベートIP)でしたら外部(遠隔地)から接続が出来ません。(ネットワークDVR/DVR+NET機にはルーターが必要です)(ルーターはcorega製をお勧めします)
尚,ルーター,PC等の環境設定のサポートは基本的に行ってません*市販のルーターの設定はご購入のPCショップ等へお問い合わせ下さい。
*****弊社の下記DVRネットワーク機能付きは全てDDNSでも遠隔監視が可能です*****
注意・・下記録画機の故障や修理の際、記録媒体(テープ・HDD)やデーター等の消失及び破損に関しましては一切保証致してませんのでご了承下さい
注意・・・下記DVRで万が一の停電後、自動的に設定の録画モード機能へ復帰する仕様でもPCと同じくHDDを損傷する危険が有りますので
頻繁な停電復帰は行わないでください

*HDDの保証について:アクセス中の電源遮断や衝撃によるHDD破損は保証が無効となる場合が有りますので取り扱いにご注意下さい
郵送の際は厳重に梱包して郵送下さい

弊社の下記DVRは、すべて設定により自動上書き(エンドレス)録画可能です。
下記のネットワークDVR(DVR+NET)は、ネットワーク上からの監視が可能です。
例えば、ルーターを使用した家庭内LAN、社内LANに接続した場合,同じネットワーク内にあるPCから監視が可能です。
設定やご使用回線によってはインターネットを使用し遠隔地PCから監視が可能です。

有線LANポート付きのwifiモバイルルーターで遠隔監視が可能
【↓以下詳細】
光インターネット回線等が無い環境下で有線LANポート付きのwifiモバイルルーター(下記例)を使用しますと
パソコン(InternetExplorer, CMSソフトウェア)、スマートフォンよりNATアクセス機能を使用し遠隔アクセスが可能です
NATアクセス・・・本体固有の英数を使用したアクセス方法になります
注意:基本的にはIPアドレスを使用した遠隔アクセスはできません
<確認環境>
DVR:(SA-51170,51175,51180等 NATアクセス機能付きの)DVR録画機
Wifi端末:Wimax Speed Wi-Fi HOME L01/L01s  (DVRとLANケーブル接続します)
WiMAX2+エリア内(または各種通信キャリア 4G/LTEエリア内)
DVR比較一覧
 AHD-H(1080p)
各CH最大録画コマ数
AHD(720p)
各CH最大録画コマ数
CVBSアナログ
各CH最大録画コマ数
(最大解像度時)
音声録音 アラーム
接点入出力
メインモニター出力 最大HDD台数
(HDD1台あたりの最大容量)
NVMS-1000
(CMS遠隔監視)
UTC
コントロール
(AHD-Hのみ)
<4CH>
SA-51170 15fps/CH (1080p)
(1080p-LITE時は最大30fps)
30fps/CH (720p) 30fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 1台 (8TB)
*SA-51060 12fps/CH (1080p)
(1080p-LITE時は最大25fps)
25fps/CH (720p) 25fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 1台 (8TB)

<8CH>
SA-51175 15fps/CH (1080p)
(1080p-LITE時は最大30fps)
30fps/CH (720p) 30fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 1台 (8TB)
*SA-51065 12fps/CH (1080p)
(1080p-LITE時は最大25fps)
25fps/CH (720p) 25fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 1台 (8TB)

<16CH>
SA-51180 15fps/CH (1080p)
(1080p-LITE時は最大30fps)
30fps/CH (720p) 30fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 2台 (8TB)
SA-50916 15fps/CH (1080p) 30fps/CH (720p) 30fps/CH (960H) 16CH 16入力(NO,NC)/1出力 HDMI/VGA 8台 (4TB)  -
*SA-51070 12fps/CH (1080p)
(1080p-LITE時は最大25fps)
25fps/CH (720p) 25fps/CH (960H) 4CH 4入力(NO,NC) 1出力 HDMI/VGA/CVBS 2台 (8TB)

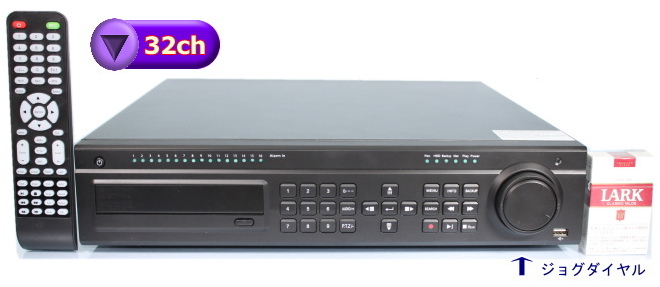

<32CH>

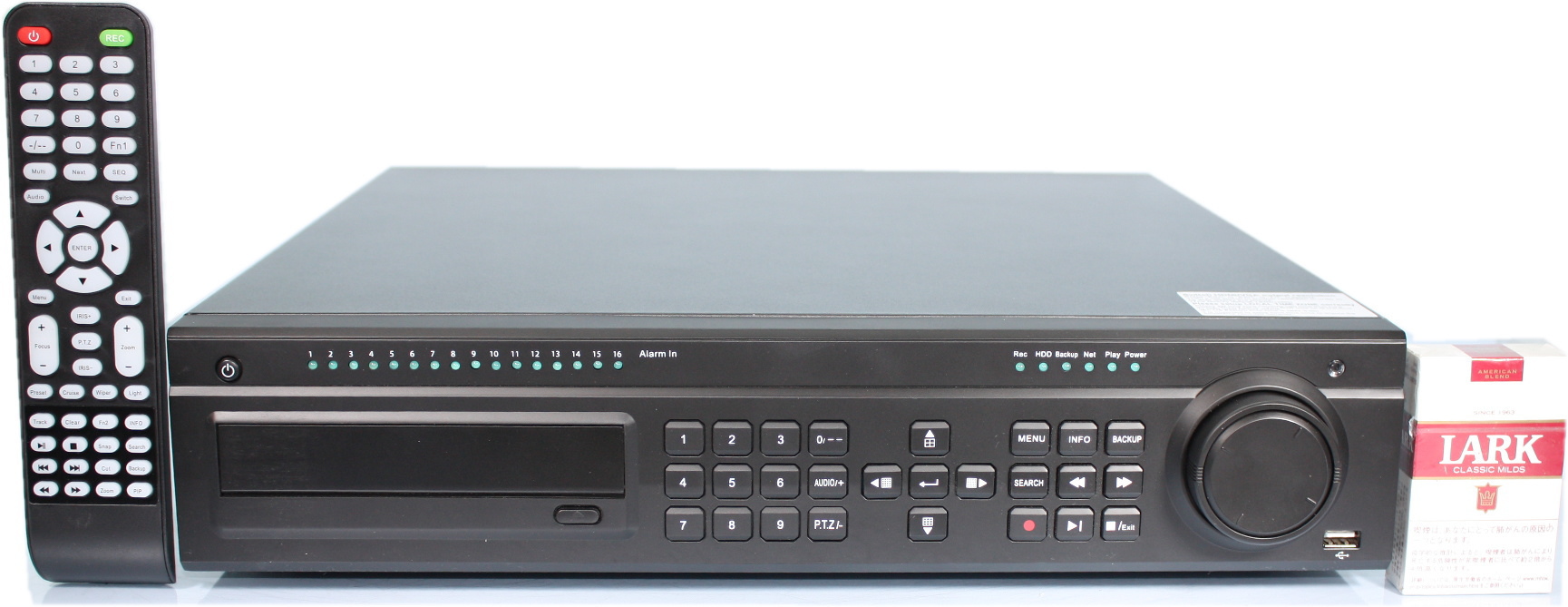

SA-51016 15fps/CH (1080p) 30fps/CH (720p) 30fps/CH (960H) 16CH 16入力(NO,NC) 4出力 HDMI/VGA 8台 (8TB)










AHD&TVI(5M,4M,1080p,720p),CVI映像と
アナログ(CVBS)を同時に録画可能
1080p(1920x1080pixel) 15fps/ch または
720p:
(1280x720pixel)の高解像度な動画で
各ch30fpsのリアルタイム動画を
録画再生可能

(1080p-LITE時 30fps/ch 録画も可能)
(CVBS時は960H(960x480))
 5MP(LITE) or 4MP(LITE)
LITE(1280x1936または1280x1440)として録画可
 VGA(D-sub15Pin)・HDMI・CVBSアナログ同時3出力
録画中に再生、ネットワークも可能(Triplex)
*遠隔地から本機へアクセスして
PCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー(IE)からもアクセス可能
CMS(一括遠隔監視ソフト付き)
HDMI+VGAモニター同時出力
(最大1920x1080のフルHD出力可能)

日本語メニュー表示
<4CH ネットワーク機能付録画機>

USBマウス+IRリモコン付き

 表裏拡大
実際の再生映像JPG
(4分割)
実際の再生映像JPG
(フルスクリーン 1080p 15fps)
 実際の再生映像JPG
(フルスクリーン 1080p-LITE 30fps)
実際の再生動画(Youtube)
1080p(15fps)4分割 → フルスクリーン(CH1)
実際の再生動画(Youtube)
LITE(30fps) 4分割 → フルスクリーン(CH1)
iPhone,Android
スマートフォンからの遠隔監視画面
 4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵

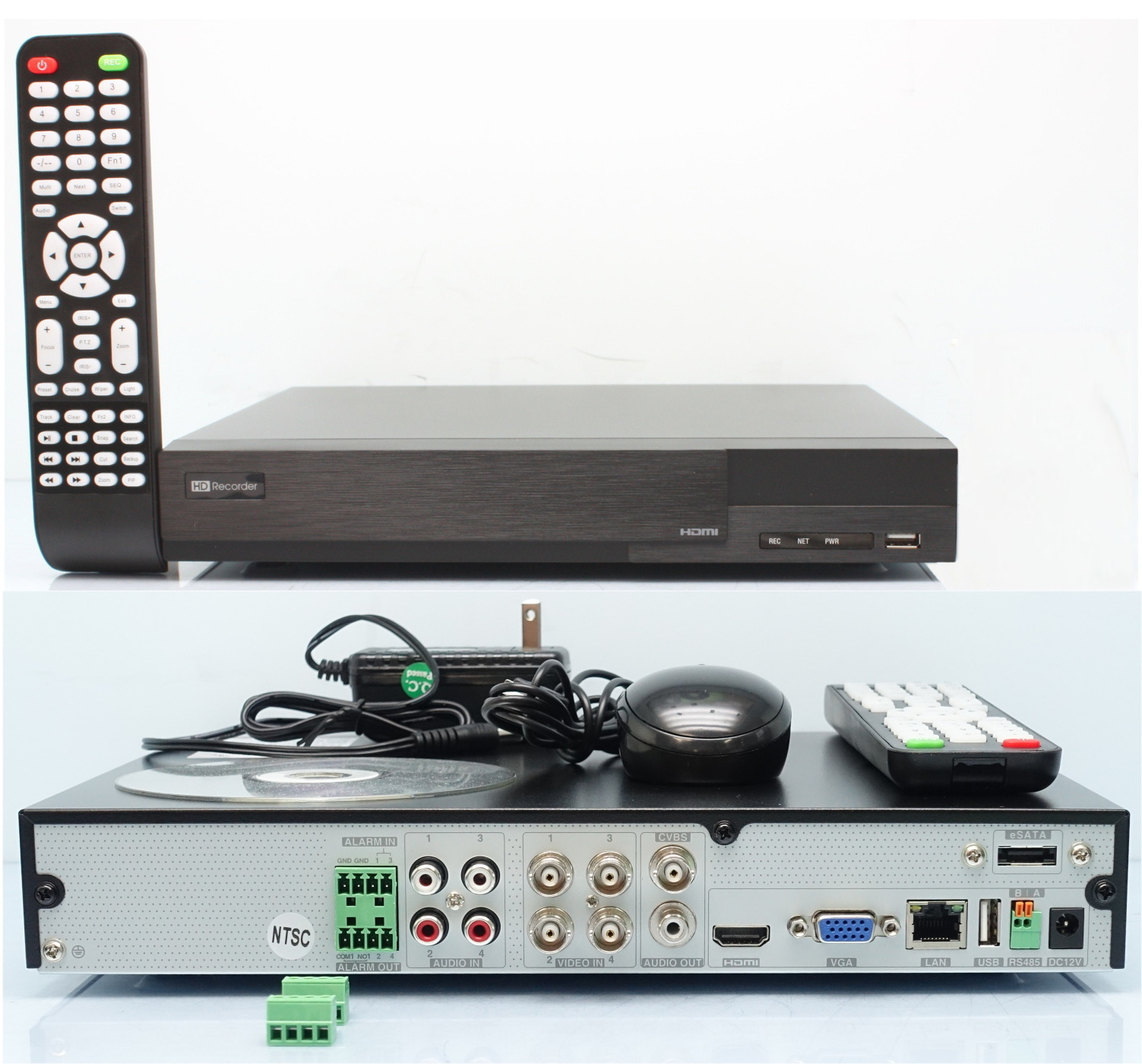

コンパクトAHD+TVI+CVI+CVBS対応 4CH DVR録画機
(取り説,CD-ROM,ACアダプター付)

(ファンレス構造でファントラブルやファン音無し)



SA-51170(51170)(HDD無し)

2台以上
(51170)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51170+2TB HDD内蔵機
(51171)
本機は2000GB,HDD搭載機
市価¥55000
SA-51170+2TB
2台以上(51171)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51170+3TB HDD内蔵機
(51172)
本機は3000GB,HDD搭載機
SA-51170+3TB
2台以上(51172)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51170+4TB HDD内蔵機
(51173)
本機は4000GB,HDD搭載機
市価¥74000
SA-51170+4TB
2台以上(51173)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
  SA-51170+8TB HDD内蔵機
(51174)
本機は8000GB,HDD搭載機
SA-51174+8TB
2台以上(51174)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)


4CH H.265 DVR (51170シリーズ) 録画保存期間の目安
(AHD1080pカメラ4台接続時、最高画質、最高コマ数で録画時)
道路などの
映像の変化量が多い場所
屋内などの
映像の動きが少ない場所
1TB 8 日 16 日
2TB 16 日 32 日
3TB 24 日 48 日
4TB 32 日 64 日
8TB 64 日 128 日
カメラ2台のみ接続時は上記の約2倍になります
カメラ1台のみ接続時は上記の約4倍になります

(アナログCVBSカメラの場合はデーター量が少なくなる為
上記より保存期間が長くなります)



UTC機能(Coaxial Control):
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です
 (カメラ設置後のカメラメニューの再調整が簡単)

iPhone,Androidスマートフォンより遠隔監視可能
NAT機能で簡単アクセス(ポートの開放や固定IP不要)

 同時に映像とメニュー出力可

本機は、
AHD/TVI(5M,4M,1080p,720p)、
CVBSカメラが各ch混在して接続可能です、
各CHの組み合わせに制限はありません



製品仕様 録画中に再生、ネットワークも可能(Triplex)
映像入力 4ch入力(BNCJ) 1.0Vp-p.75Ω(BNC Type) NTSC
<対応信号>

AHD(5M,4M,1080p,720p) / TVI(5M,4M,1080p,720p)

CVI(1080p,720p) / アナログ(CVBS)
+IPカメラ(ONVIF) 1CH
映像出力 <メイン>
VGA(D-sub15pin)x1出力
HDMIx1出力

(1024x768、1280x1024、1920x1080(フルHD))
CVBSアナログx1出力(メイン、スポット出力切替可)

音声入出力 入力x4 出力x1  RCAJ
録画フレーム数
録画解像度
AHD,TVI,CVI(1080p)入力時1080p:1920x1080Pixel
4CH合計
60fps (15fps/ch)
(1080p-LITE時 960x1080Pixel 30fps/ch録画も可能)
※LITE:解像度を半分にしコマ数優先モードになります


AHD-720p入力時:1280x720Pixel
アナログ(CVBS)入力時960H:960x480Pixel
4CH合計
120fps (30fps/ch)

AHD,TVI-5MP 入力時1920p-LITE 1280x1936Pixel録画
4CH合計
40fps (10fps/ch)
※LITE:解像度を半分にしコマ数優先モードになります

AHD,TVI-4MP 入力時:1440p-LITE 1280x1440Pixel録画
4CH合計
60fps (15fps/ch)
※LITE:解像度を半分にしコマ数優先モードになります

各CHごとに1fps刻み設定可能
記録方式 H.265(録画・ネットワーク)
録画ビットレート   32〜10240 kbps (15段階)
録画時間
(4ch入力時の目安)
録画中に再生も可能
(Triplex)

1TBあたりの録画可能時間例(H.265)
(1chのみの場合は下記の約4倍の録画時間になります)
約187時間 約8日間 (道路などの映像の変化量の多い場所)
約375時間 約16日間 (屋内等で物の動きが少ない被写体)
(4CH/720p 1280x720/最高画質/合計120fps(30fps/ch)時)
(4CH/1080p 1920x1080/最高画質/合計60fps(25fps/ch)時)
(もちろん弊社全てのDVRも本機も自動上書き録画可)
 UTC機能(Coaxial Control)
新機能
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です

 (カメラ設置後のカメラメニューの再調整が簡単)
録画映像の検索再生 サムネイル検索、カレンダー検索、イベント検索、録画データー検索、画像検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続(NTP)により時刻の自動修正を行います
 HDD
1x3.5” SATA HDD(最大8TB迄)
裏面
アラーム入力
アラーム出力
4入力(N.O./N.C.)
1出力(N.O.)
 インターフェース USB2.0、RS-485
モーション感知
録画時間
5、10、30秒、1、2、5、10分間
 再生速度 早送り:約x2、x4、x8、x16、x32
巻き戻し約:x2、x4、x8、x16、x32
スロー再生約:1/2、1/4、1/8、1/16、1/32
最大同時表示CH数 モニター(HDMI,VGA,CVBS):(ライブ時)4CH分割表示
モニター(HDMI,VGA,CVBS):(再生時)4CH分割表示
ネットワーク(IE,CMS)(:(ライブ時)4CH分割表示
ネットワーク(IE,CMS)(:(再生時)4CH分割表示
スマートフォン(SuperLivePlus):(ライブ時)4CH分割表示
スマートフォン(SuperLivePlus):(再生時)4CH分割表示
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ(PC)
 アラーム動作・警告ブザー ビデオロス時/モーション反応時/接点入力時/HDDエラー時/ネットワーク切断時

アラームリレー接点出力時間:なし、5、10、30秒間、1、2分、連続、に設定可能
ブザー音継続時間:なし、5、10、30秒間、1、2、5、10分、に設定可能
フルスクリーン表示:なし、5、10、15、20、30、40秒間、1、2、3、5分間、常時

 スケジュール録画
(タイマー録画)
簡単自動設定の他に、
24時間中の時間帯/曜日/CH別ごとに録画設定可

(連続予約録画、モーション反応録画、アラーム接点入力録画)
電源 AC100V 50/60Hz、DC12V/2A
 消費電力 約24W
正常動作温度 +5℃〜+40℃
重量 約1.1kg(HDD無し)
サイズ 約300x45x250mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数はMax-イベント
*2018.12.17〜裏面デザイン変更,H265へ変更
*2019.2.20〜IRリモコンは付属しません
*2019.3.6〜IRリモコンが付属します(入荷)
HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(シーケンシャル(スキャン)機能で(5、10、15、20、30、40秒、1分ごとに
 メイン映像出力より、分割画面や1〜4chの任意の各CHがと切り替わります
 スポット設定により、CVBS出力をスポット専用としても使用可能)

【補修品】専用IRリモコン(50705)
●【補修用】
 ACアダプタ^DC12V/3A(50632)


  HDMI 1.5mケーブル
Ver2.0(4K)対応
(51260)
  HDMI 3mケーブル
Ver2.0(4K)対応
(50839)

*VGA端子付き:TVより格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
(1024x768、1280x1024、1920x1080ピクセル)

<対応一覧表>

*HDMI端子付き:液晶TVや格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
 (1024x768、1280x1024、1920x1080ピクセル)

推奨HDD:Seagate製 S-ATA
(HDD格安サイト例)



※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
(注:Microsoft Edge 非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
(51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応)
Windows XP/7/8/8.1/10対応
日本語マニュアルにつきましては
メールにてお問い合わせください
※遠隔監視対応ソフトウェア

・iPhone/iPad用
 遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降)
SuperLivePro (iOS 11.1まで)

・Android端末用
 遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD

※ネットワーク遠隔監視、
 USBバックアップ再生対応確認OS

・Microsoft Windows 7   (32bit/64bit)
・Microsoft Windows 8   (32bit/64bit)
・Microsoft Windows 8.1  (32bit/64bit)
・Microsoft Windows 10  (32bit/64bit)


・複数のチャンネルの分割方法が可能です
 Q & A










AHD&TVI(5M,4M,1080p,720p),CVI映像と
アナログ(CVBS)を同時に録画可能
5MP(2560x1936) 10fps/ch または
4MP(2560x1440) 15fps/ch 録画
1080p(1920x1080pixcel) 30fps/ch
720p:
(1280x720pixel)の高解像度な動画で
各ch30fpsのリアルタイム動画を
録画再生可能

(CVBS時はWD1(960x480))
 VGA(D-sub15Pin)・HDMI・CVBSアナログ同時3出力
録画中に再生、ネットワークも可能(Triplex)
*遠隔地のPCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー(IE)からもアクセス可能
CMS(一括遠隔監視ソフト付き)
HDMI+VGAモニター同時出力
(最大2560x1440(WQHD)出力可能)

日本語メニュー表示
<4CH ネットワーク機能付録画機>

USBマウス+IRリモコン付き

 表裏拡大
実際の再生映像JPG
(5M(2560x1936,10fps/ch)フルスクリーン)
実際の再生映像JPG
(4M(2560x1440,15fps/ch)フルスクリーン)
実際の再生映像JPG
(1080p(1920x1080,30fps/ch)フルスクリーン)
実際の再生動画(Youtube)
5M(2560x1936,10fps) フルスクリーン
実際の再生動画(Youtube)
4M(2560x1440,15fps) フルスクリーン
 実際の再生動画(Youtube)
1080p(1920x1080,30fps) フルスクリーン
iPhone,Android
スマートフォンからの遠隔監視画面
 4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
コンパクトAHD+TVI+CVI+CVBS(1920p録画)対応 4CH DVR録画機
(取り説,CD-ROM,ACアダプター付)

(ファンレス構造でファントラブルやファン音無し)



SA-51241(51241)(HDD無し)
2台以上
(51241)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51241+2TB HDD内蔵機
(51242)
本機は2000GB,HDD搭載機
市価¥
SA-51241+2TB
2台以上
(51242)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51241+3TB HDD内蔵機
(51243)
本機は3000GB,HDD搭載機
SA-51241+3TB
2台以上(51243)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51241+4TB HDD内蔵機
(51244)
本機は4000GB,HDD搭載機
市価¥
SA-51241+4TB
2台以上(51244)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
  SA-51241+8TB HDD内蔵機
(51245)
本機は8000GB,HDD搭載機
SA-51241+8TB
2台以上(51245)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)



UTC機能(Coaxial Control):
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です
 (カメラ設置後のカメラメニューの再調整が簡単)

iPhone,Androidスマートフォンより遠隔監視可能
NAT機能で簡単アクセス(ポートの開放や固定IP不要)

 同時に映像とメニュー出力可

本機は、
AHD/TVI(5M,4M,1080p,720p)、
CVBSカメラが各ch混在して接続可能です、
各CHの組み合わせに制限はありません



製品仕様 録画中に再生、ネットワークも可能(Triplex)
映像入力 4ch入力(BNCJ) 1.0Vp-p.75Ω(BNC Type) NTSC
<対応信号>

AHD(5M,4M,1080p,720p) / TVI(5M,4M,1080p,720p)

CVI(1080p,720p) / アナログ(CVBS)
+IPカメラ(ONVIF) 1CH
映像出力 <メイン>
VGA(D-sub15pin)x1出力
(1024x768、1280x1024、1920x1080(フルHD))
HDMIx1出力
(1024x768、1280x1024、1920x1080(フルHD))、3840x2160(4K))
CVBSアナログx1出力(メイン、スポット出力切替可)

音声入出力 入力x4 出力x1  RCAJ
録画フレーム数
録画解像度
AHD,TVI-5MP 入力時1920p(2560x1936Pixel)録画
4CH合計
40fps (10fps/ch)

AHD,TVI-4MP 入力時:1440p(2560x1440Pixel)録画
4CH合計
60fps (15fps/ch)

AHD,TVI,CVI(1080p)
入力時1080p:1920x1080Pixel
4CH合計
120fps (30fps/ch)
(1080p-LITE時 960x1080Pixel 30fps/chも可能)

AHD-720p入力時:1280x720Pixel
アナログ(CVBS)入力時960H:960x480Pixel
4CH合計
120fps (30fps/ch)

各CHごとに1fps刻み設定可能
記録方式 H.265(録画・ネットワーク)
録画ビットレート   32〜10240 kbps (15段階)
録画時間
(4ch入力時の目安)
録画中に再生も可能
(Triplex)

・1TBあたりの録画可能時間例 (NTSC)
約150時間
(4CH/720p 1280x720/最高画質/合計120fps(30fps/ch)時)
(4CH/1080p 1920x1080/最高画質/合計60fps(25fps/ch)時)
上記は道路などの映像の変化量の
多い場所での録画時間です。
(もちろん弊社全てのDVRも本機も自動上書き録画可)
 UTC機能(Coaxial Control)
新機能
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です

 (カメラ設置後のカメラメニューの再調整が簡単)
録画映像の検索 サムネイル検索、カレンダー検索、イベント検索、録画データー検索、画像検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続(NTP)により時刻の自動修正を行います
 HDD
1x3.5” SATA HDD(最大8TB迄)
裏面
アラーム入力
アラーム出力
4入力(N.O./N.C.)
1出力(N.O.)
 インターフェース USB2.0、RS-485
モーション感知
録画時間
5、10、30秒、1、2、5、10分間
 再生速度 早送り:約x2、x4、x8、x16、x32
巻き戻し約:x2、x4、x8、x16、x32
スロー再生約:1/2、1/4、1/8、1/16、1/32
最大同時表示CH数 モニター(HDMI,VGA,CVBS):(ライブ時)4CH分割表示
モニター(HDMI,VGA,CVBS):(再生時)4CH分割表示
ネットワーク(IE,CMS)(:(ライブ時)4CH分割表示
ネットワーク(IE,CMS)(:(再生時)4CH分割表示
スマートフォン(SuperLivePlus):(ライブ時)4CH分割表示
スマートフォン(SuperLivePlus):(再生時)4CH分割表示
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ(PC)
 アラーム動作・警告ブザー ビデオロス時/モーション反応時/接点入力時/HDDエラー時/ネットワーク切断時

アラームリレー接点出力時間:なし、5、10、30秒間、1、2分、連続、に設定可能
ブザー音継続時間:なし、5、10、30秒間、1、2、5、10分、に設定可能
フルスクリーン表示:なし、5、10、15、20、30、40秒間、1、2、3、5分間、常時

 スケジュール録画
(タイマー録画)
簡単自動設定の他に、
24時間中の時間帯/曜日/CH別ごとに録画設定可

(連続予約録画、モーション反応録画、アラーム接点入力録画)
電源 AC100V 50/60Hz、DC12V/2A
 消費電力 約24W
正常動作温度 +5℃〜+40℃
重量 約1.1kg(HDD無し)
サイズ 約300x45x250mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数はMax-イベント
*2019.2.20〜IRリモコンは付属しません
*2019.3.6〜IRリモコンが付属します(入荷)
HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(シーケンシャル(スキャン)機能で(5、10、15、20、30、40秒、1分ごとに
 メイン映像出力より、分割画面や1〜4chの任意の各CHがと切り替わります
 スポット設定により、CVBS出力をスポット専用としても使用可能)

【補修品】専用IRリモコン(50705)
●【補修用】
 ACアダプタ^DC12V/3A(50632)


  HDMI 1.5mケーブル
Ver2.0(4K)対応
(51260)
  HDMI 3mケーブル
Ver2.0(4K)対応
(50839)
*VGA端子付き:TVより格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
(1024x768、1280x1024、1920x1080ピクセル)

<対応一覧表>

*HDMI端子付き:液晶TVや格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
 (1024x768、1280x1024、1920x1080、3840x2160ピクセル)

推奨HDD:Seagate製 S-ATA
(HDD格安サイト例)




<eSATA(外付けHDD)対応>
内蔵HDDに加えて本体裏面のeSATA端子へ
(eSATA接続)外付けHDDを1台追加可能
内蔵HDDと同様に録画用として使用できます
(下記のeSATAケースとHDDと組み合わせて接続できます)

 <動作確認済 対応機器一覧>
eSATAケース : Logitec製 LHR-EJEU3F

HDD Seagate製  3.5インチ S-ATA HDD
 容量 : 1TB、2TB、3TB、4TB、8TB


※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
(注:Microsoft Edge 非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
(51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応)
Windows XP/7/8/8.1/10対応
日本語マニュアルにつきましては
メールにてお問い合わせください
※遠隔監視対応ソフトウェア

・iPhone/iPad用
 遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降)
SuperLivePro (iOS 11.1まで)

・Android端末用
 遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD

※ネットワーク遠隔監視、
 USBバックアップ再生対応確認OS

・Microsoft Windows 7   (32bit/64bit)
・Microsoft Windows 8   (32bit/64bit)
・Microsoft Windows 8.1  (32bit/64bit)
・Microsoft Windows 10  (32bit/64bit)

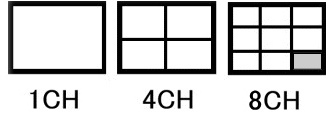

・複数のチャンネルの分割方法が可能です
 Q & A













AHD-H(1080p)映像、もしくはAHD(720p)
アナログ(CVBS)を同時に録画可能
1080p(1920x1080pixel) 15fps/ch または
720p:
(1280x720pixel)の高解像度な動画で
各ch 30fpsリアルタイム動画を
録画再生可能

(1080p-LITE時 30fps/ch 録画も可能)
(CVBS時はWD1(944x480))
 VGA(D-sub15Pin)・HDMI・CVBSアナログ同時3出力
録画中に再生、ネットワークも可能(Triplex)
*遠隔地から本機へアクセスして
PCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー(IE)からもアクセス可能
CMS(一括遠隔監視ソフト付き)
HDMI+VGAモニター同時出力
(最大1920x1080のフルHD出力可能)

日本語メニュー表示
<8CH ネットワーク機能付録画機>

USBマウス+IRリモコン付き

 裏表拡大
実際の再生映像JPG
(8分割)
実際の再生映像JPG
(4分割)
実際の再生映像JPG
(フルスクリーン 1080p 15fps)
 実際の再生映像JPG
(フルスクリーン 1080p-LITE 30fps)
実際の再生動画(Youtube)
8分割→ フルスクリーン (1080p 15fps)

iPhone,Android
スマートフォンからの遠隔監視画面
 4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
コンパクトAHD-H対応 8CH DVR録画機
(取り説,CD-ROM,ACアダプター付)

(ファンレス構造でファントラブルやファン音無し)



SA-51175(51175)(HDD無し)

2台以上
(51175)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51175+2TB HDD内蔵機
(51176)
本機は2000GB,HDD搭載機
市価¥77000
SA-51175+2TB
2台以上(51176)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51175+3TB HDD内蔵機
(51177)
本機は3000GB,HDD搭載機
SA-51175+3TB
2台以上(51177)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51175+4TB HDD内蔵機
(51178)
本機は4000GB,HDD搭載機
市価¥96000
SA-51175+4TB
2台以上(51178)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
  SA-51175+8TB HDD内蔵機
(51179)
本機は8000GB,HDD搭載機
SA-51175+8TB
2台以上(51179)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)

8CH H.265 DVR (51175シリーズ) 録画保存期間の目安
(AHD1080pカメラ8台接続時、最高画質、最高コマ数で録画時)
道路などの
映像の変化量が多い場所
屋内などの
映像の動きが少ない場所
1TB 6 日 15 日
2TB 12 日 30 日
3TB 18 日 45 日
4TB 24 日 60 日
8TB 48 日 120 日
カメラ4台のみ接続時は上記の約2倍になります
カメラ1台のみ接続時は上記の約8倍になります

(アナログCVBSカメラの場合はデーター量が少なくなる為
上記より保存期間が長くなります)



UTC機能(Coaxial Control):
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です
 (カメラ設置後のカメラメニューの再調整が簡単)

iPhone,Androidスマートフォンより遠隔監視可能
NAT機能で簡単アクセス(ポートの開放・固定IP不要)

 同時に映像とメニュー出力可

本機は、
AHD-H(1080p),AHD(720p)、CVBSカメラが
各ch混在して接続可能です、
各CHの組み合わせに制限はありません


製品仕様 録画中に再生、ネットワークも可能(Triplex)
映像入力 AHD-H or AHD or アナログ(CVBS)  8入力(BNCJ),
1.0Vp-p.75Ω(BNC Type) NTSC
映像出力 <メイン>
VGA(D-sub15pin)x1出力
HDMIx1出力

(1024x768、1280x1024、1920x1080(フルHD))
CVBSアナログx1出力(メイン、スポット出力切替可)

音声入出力 入力x4 出力x1  RCAJ
録画フレーム数
録画解像度
AHD-H(1080p)入力時1080p:1920x1080Pixel
8CH合計
120fps (15fps/ch)
(1080p-LITE時 960x1080Pixel 30fps/ch録画も可能)
※1080p-LITE:"1080p" に比べコマ数優先モードになります


AHD(720p)入力時:1280x720Pixel
アナログ(CVBS)入力時960H(WD1):960x480Pixel
8CH合計
240fps (30fps/ch)
各CHごとに (1〜30fps)1fps刻み設定可能
記録方式 H.265(録画・ネットワーク)
録画ビットレート  32〜10240 kbps (15段階)
録画時間
(8ch入力時の目安)
録画中に再生も可能
(Triplex)

1TBあたりの録画可能時間例(H.265)
(1chのみの場合は下記の約8倍の録画時間になります)
約150時間 約6日間 (道路などの映像の変化量の多い場所)
約360時間 約15日間 (屋内等で物の動きが少ない被写体)
(8CH/1080p-LITE 960x1080/最高画質/合計240fps(30fps/ch)時)
(8CH/1080p 1920x1080/最高画質/合計120fps(15fps/ch)時)
(もちろん弊社全てのDVRも本機も自動上書き録画可)
 UTC機能  UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です

 (カメラ設置後のカメラメニューの再調整が簡単)
録画映像の検索 サムネイル検索、カレンダー検索、イベント検索、録画データー検索、画像検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続(NTP)により時刻の自動修正を行います
 HDD
1x3.5” SATA HDD(最大8TB迄)
裏面
アラーム入力
アラーム出力
4入力(N.O./N.C.)
1出力(N.O.)
 インターフェース USB2.0、RS-485
モーション感知
録画時間
5、10、30秒、1、2、5、10分間
 再生速度 早送り:約x2、x4、x8、x16、x32
巻き戻し約:x2、x4、x8、x16、x32
スロー再生約:1/2、1/4、1/8、1/16、1/32
最大同時表示CH数 モニター(HDMI,VGA,CVBS):(ライブ時) 8CH分割表示
モニター(HDMI,VGA,CVBS):(再生時) 8CH分割表示
ネットワーク(IE,CMS)(:(ライブ時) 8CH分割表示
ネットワーク(IE,CMS)(:(再生時) 4CH分割表示
スマートフォン(SuperLivePlus):(ライブ時) 8CH分割表示
スマートフォン(SuperLivePlus):(再生時) 4CH分割表示
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ(PC)
 警告ブザー ビデオロス時/モーション反応時/HDDエラー時/ネットワーク切断時
 (音無しも可能)
アラーム接点出力時間(5、10、30秒間、1、2分、連続、に設定可能)

ブザー音継続時間(5、10、30秒間、1、2、5、10分、に設定可能)
 スケジュール録画
(タイマー録画)
簡単自動設定の他に、
24時間中の時間帯/曜日/CH別ごとに録画設定可

(連続予約録画、モーション反応録画、アラーム接点入力録画)
電源 AC100V 50/60Hz、DC12V/3A
 消費電力 約36W
正常動作温度 +5℃〜+40℃
重量 約1.1kg(HDD無し)
サイズ 約300x45x250mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数はMax-イベント
*2018.10.15〜裏面デザインが変更されました
*2019.2.20〜
IRリモコンは付属しません
*2019.3.6〜IRリモコンが付属します(入荷)
HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(シーケンシャル(スキャン)機能で(5、10、15、20、30、40秒、1分ごとに
 メイン映像出力より、分割画面や1〜8chの任意の各CHがと切り替わります
 スポット設定により、CVBS出力をスポット専用としても使用可能)

【補修品】専用IRリモコン(50705)
●【補修用】
 ACアダプタ^DC12V/3A(50632)


  HDMI 1.5mケーブル
Ver2.0(4K)対応
(51260)
  HDMI 3mケーブル
Ver2.0(4K)対応
(50839)
*VGA端子付き:TVより格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
(1024x768、1280x1024、1920x1080ピクセル)

<対応一覧表>

*HDMI端子付き:液晶TVや格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
 (1024x768、1280x1024、1920x1080ピクセル)

推奨HDD:Seagate製 S-ATA
(HDD格安サイト例)




<eSATA(外付けHDD)対応>
内蔵HDDに加えて本体裏面のeSATA端子へ
(eSATA接続)外付けHDDを1台追加可能
内蔵HDDと同様に録画用として使用できます
(下記のeSATAケースとHDDと組み合わせて接続できます)

 <動作確認済 対応機器一覧>
eSATAケース : Logitec製 LHR-EJEU3F

HDD Seagate製  3.5インチ S-ATA HDD
 容量 : 1TB、2TB、3TB、4TB、8TB


※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
(注:Microsoft Edge 非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
(51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応)
Windows XP/7/8/8.1/10対応
日本語マニュアルにつきましては
メールにてお問い合わせください
※遠隔監視対応ソフトウェア

・iPhone/iPad用
 遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降)
SuperLivePro (iOS 11.1まで)

・Android端末用
 遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD

※ネットワーク遠隔監視、
 USBバックアップ再生対応確認OS

・Microsoft Windows 7   (32bit/64bit)
・Microsoft Windows 8   (32bit/64bit)
・Microsoft Windows 8.1  (32bit/64bit)
・Microsoft Windows 10  (32bit/64bit)

・複数のチャンネルの分割方法が可能です
 Q & A








AHD-H(1080p)映像、もしくはAHD(720p)
アナログ(CVBS)を同時に録画可能
1080p(1920x1080pixel) 15fps/ch または
720p:
(1280x720pixel)の高解像度な動画で
各ch30fpsリアルタイム動画を
録画再生可能

(1080p-LITE時 30fps/ch 録画も可能)
(CVBS時はWD1(960x480))
 VGA(D-sub15Pin)・HDMI・CVBSアナログ同時3出力
録画中に再生、ネットワークも可能(Triplex)
*遠隔地から本機へアクセスして
PCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー(IE)からもアクセス可能
CMS(一括遠隔監視ソフト付き)
HDMI+VGAモニター同時出力
(最大1920x1080のフルHD出力可能)

日本語メニュー表示
<16CH ネットワーク機能付録画機>

USBマウス+IRリモコン付き

 裏拡大
 表拡大
 実際の再生映像JPG
(16分割)
実際の再生映像JPG
(9分割)
 実際の再生映像JPG
(4分割)
実際の再生映像JPG
(1080P 15FPS フルスクリーン)

 実際の再生動画(Youtube)
16分割→フルスクリーン(1080p 15fps)
iPhone,Android
スマートフォンからの遠隔監視画面
 4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
AHD-H 16CH DVR録画機
(取り説,CD-ROM,ACアダプター付)




SA-51180(51180)(HDD無し)

2台以上
(51180)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51180+2TB HDD内蔵機
(51181)
本機は2000GB,HDD搭載機
市価¥94000
SA-51180+2TB
2台以上(51181)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51180+4TB HDD内蔵機
(51182)
本機は4000GB,HDD搭載機
市価¥110000
SA-51180+4TB
2台以上(51182)

過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51180+8TB HDD内蔵機
(51183)
本機は8000GB,HDD搭載機
SA-51180+8TB
2台以上(51183)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)
 SA-51180+16TB HDD内蔵機
(51184)
本機は8TBx2個,HDD搭載機
SA-51180+16TB
2台以上(51184)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
(但し、弊社発送日と発送No控えが必要です)


16CH H.265 DVR (51180シリーズ) 録画保存期間の目安
(AHD1080pカメラ16台接続時、最高画質、最高コマ数で録画時)
道路などの
映像の変化量が多い場所
屋内などの
映像の動きが少ない場所
1TB 3 日 9 日
2TB 6 日 18 日
3TB 9 日 27 日
4TB 12 日 36 日
8TB 24 日 72 日
16TB 48 日 144 日
カメラ8台のみ接続時は上記の約2倍になります
カメラ1台のみ接続時は上記の約16倍になります

(アナログCVBSカメラの場合はデーター量が少なくなる為
上記より保存期間が長くなります)


UTC機能(Coaxial Control):
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です
 (カメラ設置後のカメラメニューの再調整が簡単)

iPhone,Androidスマートフォンより遠隔監視可能
NAT機能で簡単アクセス(ポートの開放・固定IP不要)

 同時に映像とメニュー出力可

本機は、
AHD-H(1080p),AHD(720p)、CVBSカメラが
各ch混在して接続可能です、
各CHの組み合わせに制限はありません


製品仕様 録画中に再生、ネットワークも可能(Triplex)
映像入力 AHD-H or AHD or アナログ(CVBS)  16入力(BNCJ)
1.0Vp-p.75Ω(BNC Type) NTSC
映像出力 <メイン>
VGA(D-sub15pin)x1出力
HDMIx1出力
CVBS x1出力

(1024x768、1280x1024、1920x1080(フルHD))
音声入出力 入力x8 出力x1  RCAJ
録画フレーム数
録画解像度


AHD-H(1080p)入力時1080p:1920x1080Pixel
16CH合計
240fps (15fps/ch)
(1080p-LITE時 1280x720Pixel 30fps/ch録画も可能)
※1080p-LITE:"1080p" に比べコマ数優先モードになります


AHD(720p)入力時:1280x720Pixel
アナログ(CVBS)入力時960H(WD1):960x480Pixel
16CH合計
480fps (30fps/ch)
各CHごとに (1〜30fps)1fps刻み設定可能
記録方式 H.265(録画・ネットワーク)
録画ビットレート   32〜10240 kbps (15段階)
録画時間
(16ch入力時の目安)
録画中に再生も可能
(Triplex)


1TBあたりの録画可能時間例(H.265)1080pの1920x1080最高画質時
(1chのみの場合は下記の約16倍の録画時間になります)
約80時間 約3日間 (道路などの映像の変化量の多い場所)
約215時間 約9日間 (屋内等で物の動きが少ない被写体)

(もちろん弊社全てのDVRも本機も自動上書き録画可)
 UTC機能(Coaxial Control)    UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です

 (カメラ設置後のカメラメニューの再調整が簡単)
録画映像の検索 サムネイル検索、カレンダー検索、イベント検索、録画データー検索、画像検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続(NTP)により時刻の自動修正を行います
 HDD
2x3.5” SATA HDD(最大8TBx2台迄)
裏面
アラーム入力
アラーム出力
4入力(N.O./N.C.)
1出力(N.O.)

*モーション感知や
アラーム接点入力時に設定時間の
接点出力やスナップショット、Eメール送信も可能
(ブザー等も鳴らせます)
 インターフェース USB2.0、RS-485
モーション感知
録画時間
5、10、30秒、1、2、5、10分間
 再生速度 早送り:約x2、x4、x8、x16、x32
巻き戻し約:x2、x4、x8、x16、x32
スロー再生約:1/2、1/4、1/8、1/16、1/32
最大同時表示CH数 モニター(HDMI,VGA,CVBS):(ライブ時) 16CH分割表示
モニター(HDMI,VGA,CVBS):(再生時) 16CH分割表示
ネットワーク(IE,CMS)(:(ライブ時) 16CH分割表示
ネットワーク(IE,CMS)(:(再生時) 8CH分割表示
スマートフォン(SuperLivePlus):(ライブ時) 16CH分割表示
スマートフォン(SuperLivePlus):(再生時) 4CH分割表示
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ(PC)
 警告ブザー ビデオロス時/モーション反応時/HDDエラー時/ネットワーク切断時
 (音無しも可能)
アラーム接点出力時間(5、10、30秒間、1、2分、連続、に設定可能)

ブザー音継続時間(5、10、30秒間、1、2、5、10分、に設定可能)
 スケジュール録画
(タイマー録画)
簡単自動設定の他に、
24時間中の時間帯/曜日/CH別ごとに録画設定可

(連続予約録画、モーション反応録画、アラーム接点入力録画)
電源 AC100V 50/60Hz、DC12V/5A
 消費電力 最大約60W
正常動作温度 +5℃〜+40℃
重量 約1.7kg(HDD無し)
サイズ 約380x45x270mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数はMax-イベント
*2019.2.20〜IRリモコンは付属しません
*2019.3.6〜IRリモコンが付属します(入荷)
HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(シーケンシャル(スキャン)機能で(5、10、15、20、30、40秒、1分ごとに
 メイン映像出力より、分割画面や1〜8chの任意の各CHがと切り替わります
 スポット設定により、CVBS出力をスポット専用としても使用可能)

【補修品】専用IRリモコン(50705)

  HDMI 1.5mケーブル
Ver2.0(4K)対応
(51260)
  HDMI 3mケーブル
Ver2.0(4K)対応
(50839)
*VGA端子付き:TVより格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
(1024x768、1280x1024、1920x1080ピクセル)

<対応一覧表>

*HDMI端子付き:液晶TVや格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
 (1024x768、1280x1024、1920x1080ピクセル)

推奨HDD:Seagate製 S-ATA
(HDD格安サイト例)




<eSATA(外付けHDD)対応>
内蔵HDDに加えて本体裏面のeSATA端子へ
(eSATA接続)外付けHDDを1台追加可能
内蔵HDDと同様に録画用として使用できます
(下記のeSATAケースとHDDと組み合わせて接続できます)

 <動作確認済 対応機器一覧>
eSATAケース : Logitec製 LHR-EJEU3F

HDD Seagate製  3.5インチ S-ATA HDD
 容量 : 1TB、2TB、3TB、4TB、8TB


※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
(注:Microsoft Edge 非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
(51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応)
Windows XP/7/8/8.1/10対応
日本語マニュアルにつきましては
メールにてお問い合わせください
※遠隔監視対応ソフトウェア

・iPhone/iPad用
 遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降)
SuperLivePro (iOS 11.1まで)

・Android端末用
 遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD

※ネットワーク遠隔監視、
 USBバックアップ再生対応確認OS

・Microsoft Windows 7   (32bit/64bit)
・Microsoft Windows 8   (32bit/64bit)
・Microsoft Windows 8.1  (32bit/64bit)
・Microsoft Windows 10  (32bit/64bit)
 *分割画面

*録画再生時の分割画面
(16分割再生対応)

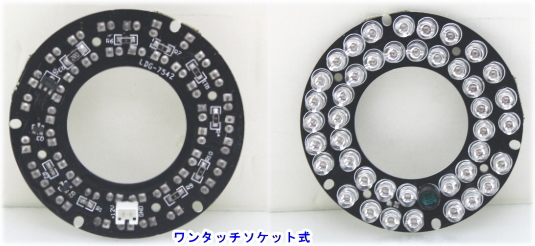

 【補修部品】
50808用赤外線照射42LEDユニット
¥2880
(50777)
(50793)

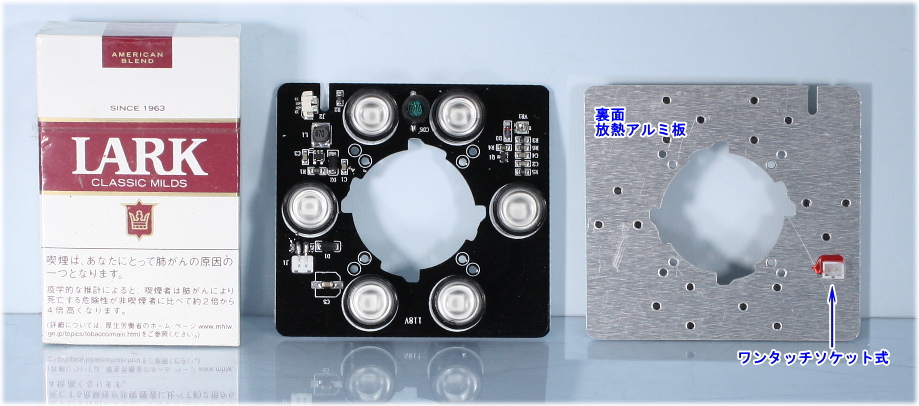

  【補修部品】50866用赤外線LEDユニット(50908)¥3400
 *50893用補修用コード(49696)¥1340

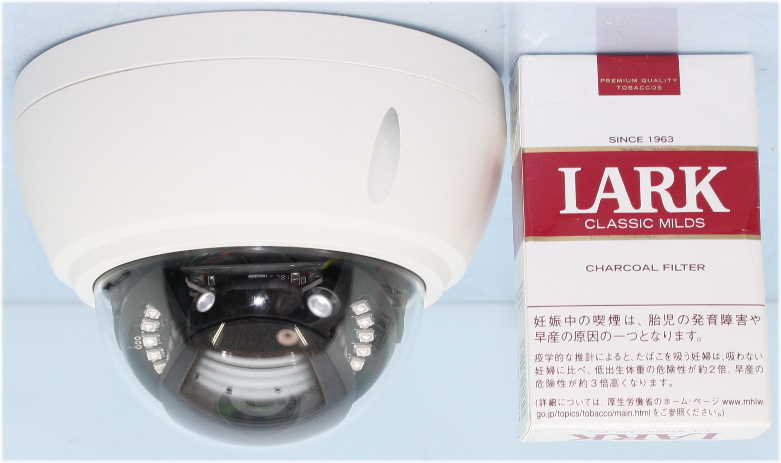

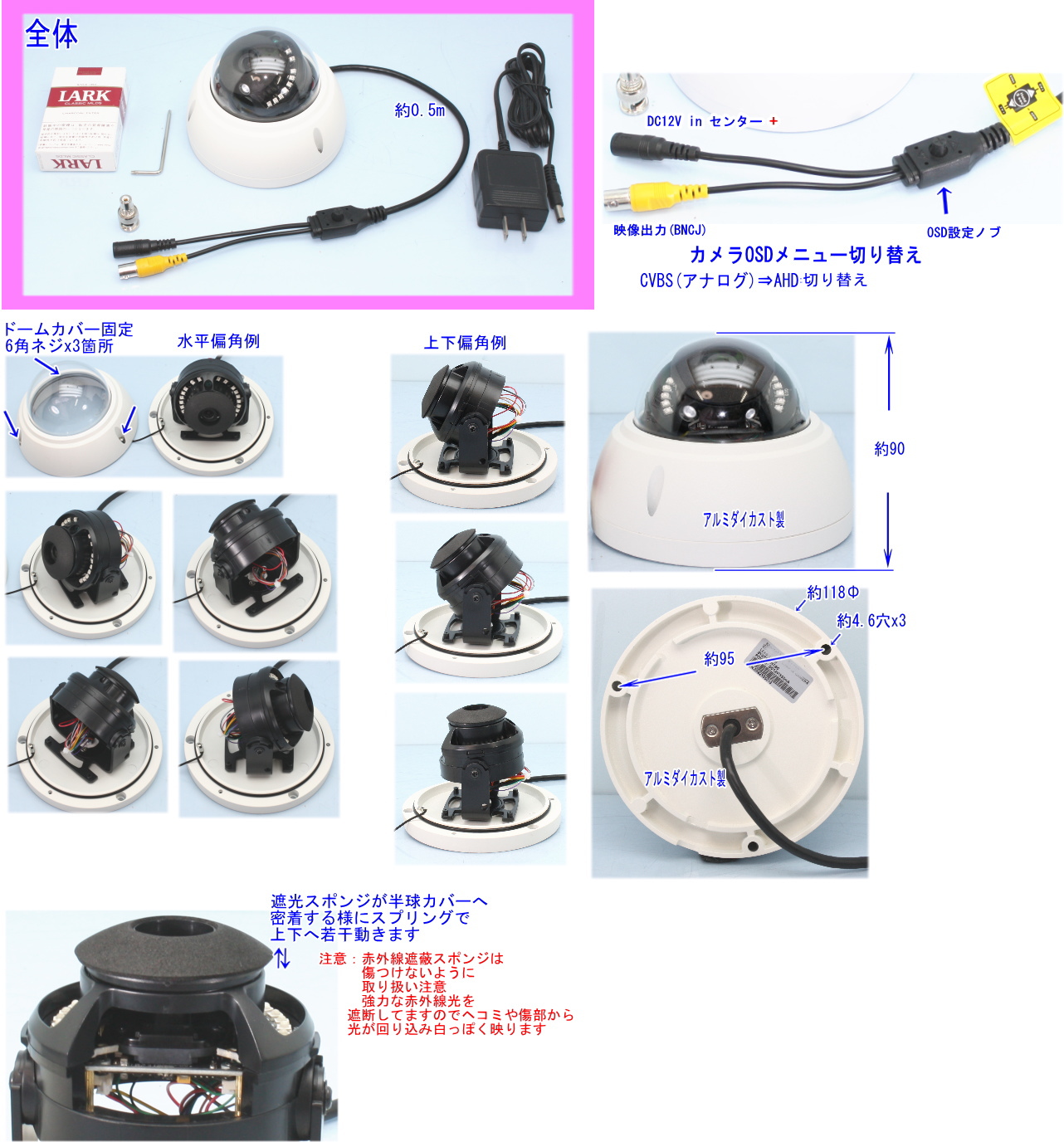

【補修品】51250用赤外線LEDユニット-¥1700(51284)


  【補修品】50890・50892用強力赤外線LEDユニット-¥4380(50891)
 【補修部品】50786用
赤外線照射36LEDユニット¥4380(50851)



【補修品】50966用赤外線LEDユニット¥2070(50997)

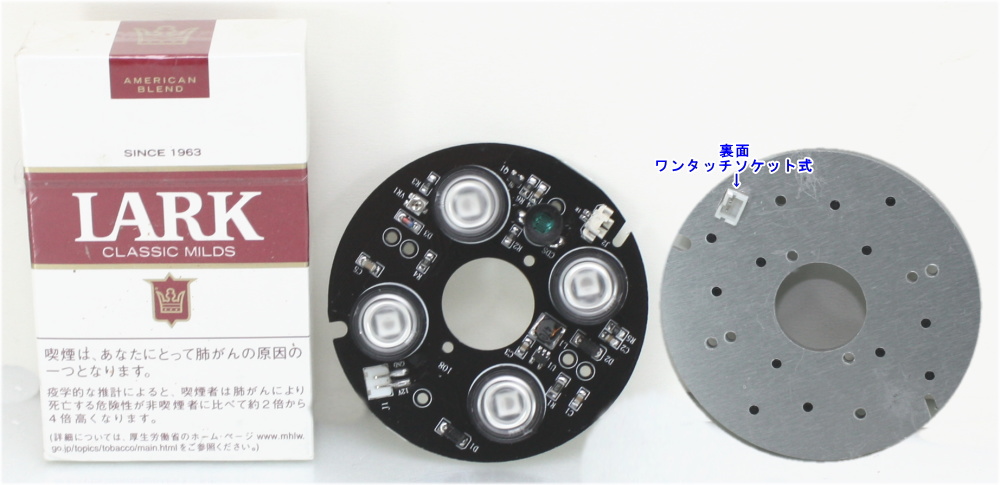

 50864用
 【補修部品】
IRユニット¥2830(50867)


特殊工具が無いと開きません(工費別)
*要特殊工具,弊社でのみの交換可
 【補修品】50894・51018用 赤外線LEDユニット¥1730(50895)


 【補修部品】
50791・50792用
赤外線照射42LEDユニット
¥2880(50793)

 【補修品】50868&51024用赤外線LEDユニット-¥1830(50869)

【補修品】51018・50894用 赤外線LEDユニット¥1730(50895)

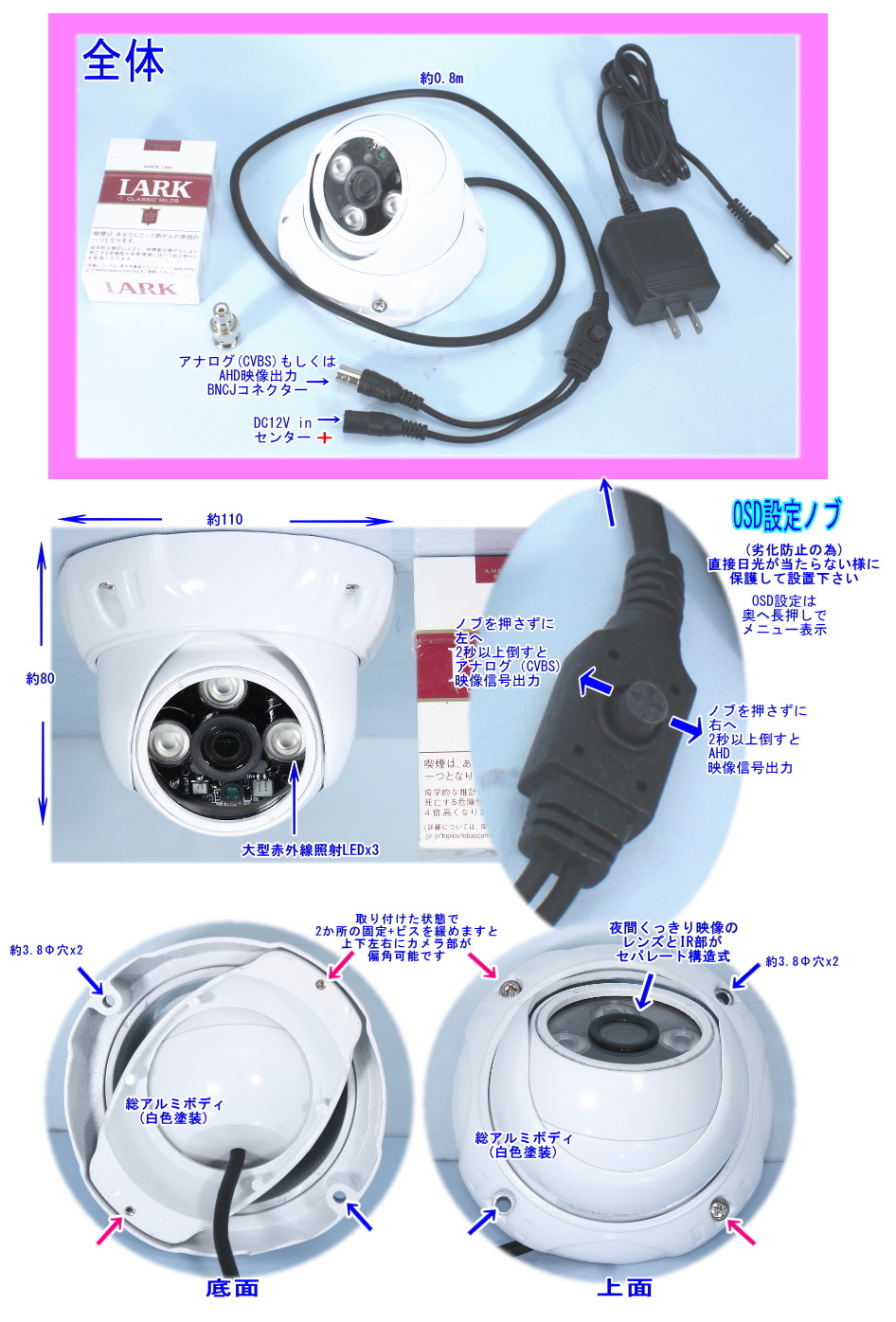

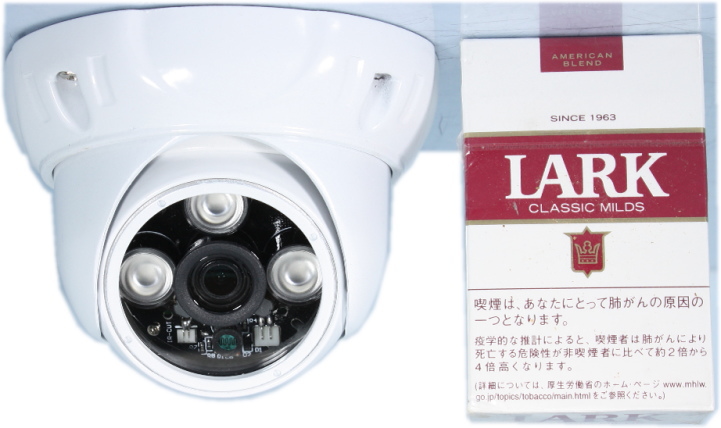

 【補修部品】50815・51032用IRユニット¥2070(50816)






完売御礼

 130万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(720p) 信号切り替え出力可



高鮮明機130万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可



 詳細 メニュー
表示
夜間
実写映像
 昼間
実写映像

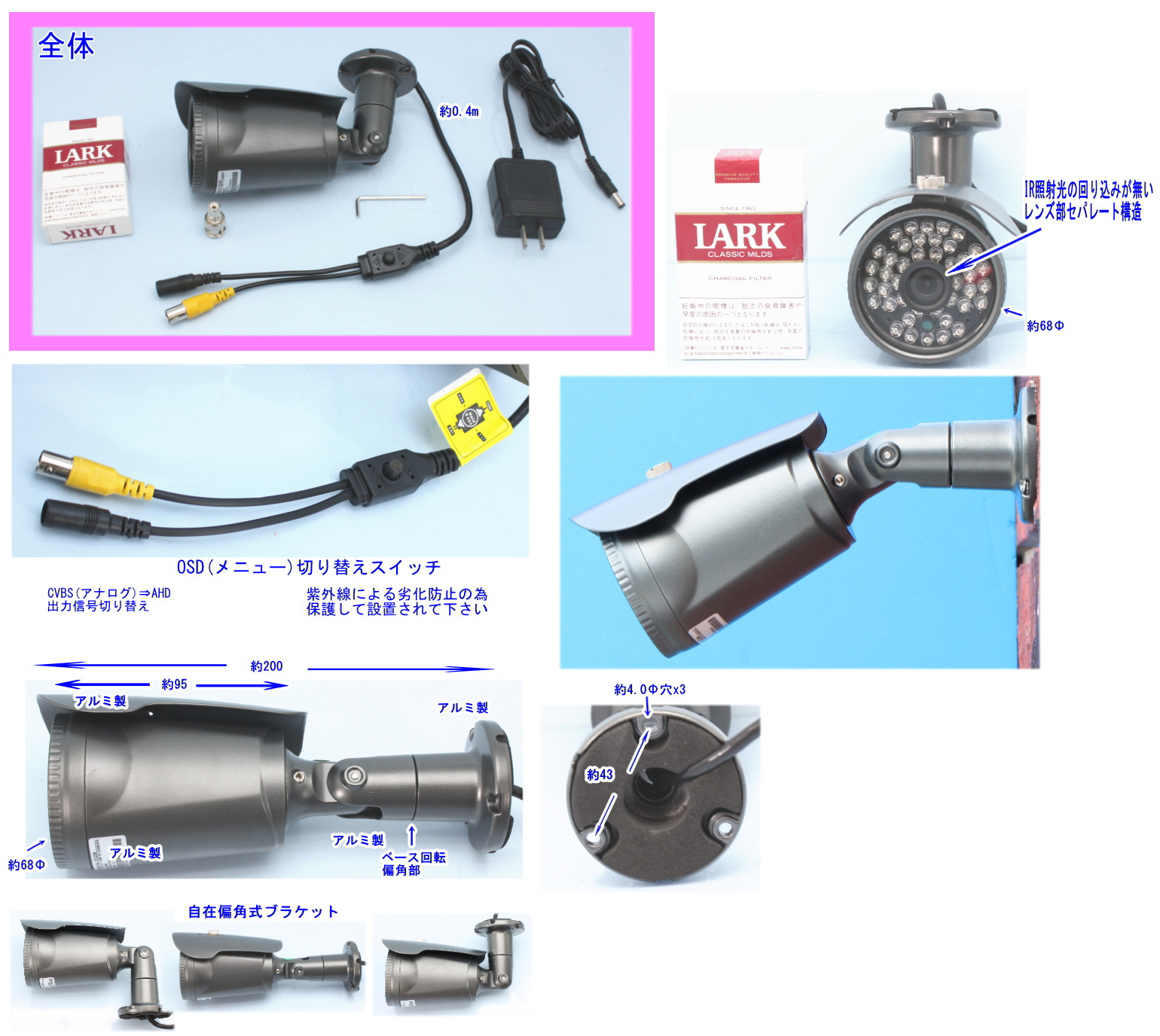

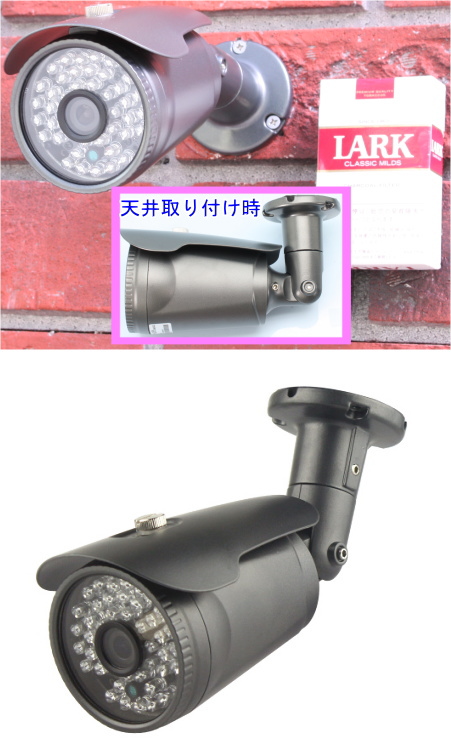

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51281)
新SA-51281

 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)



屋外仕様(屋内も設置可能)
(防雨仕様/IP66)
明かり無しでもOK!
130万画素,高性能機
従来のアナログ(CVBS)映像信号
最新のAHD(720p)信号
切り替え出力可能

 【主な特長】
IRカットフィルタリムーバブル:
 昼間は赤外線の影響を
IRカットフィルターで遮蔽してより鮮明画像
 夜間は自動で赤外線照射

プログレッシブスキャン
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

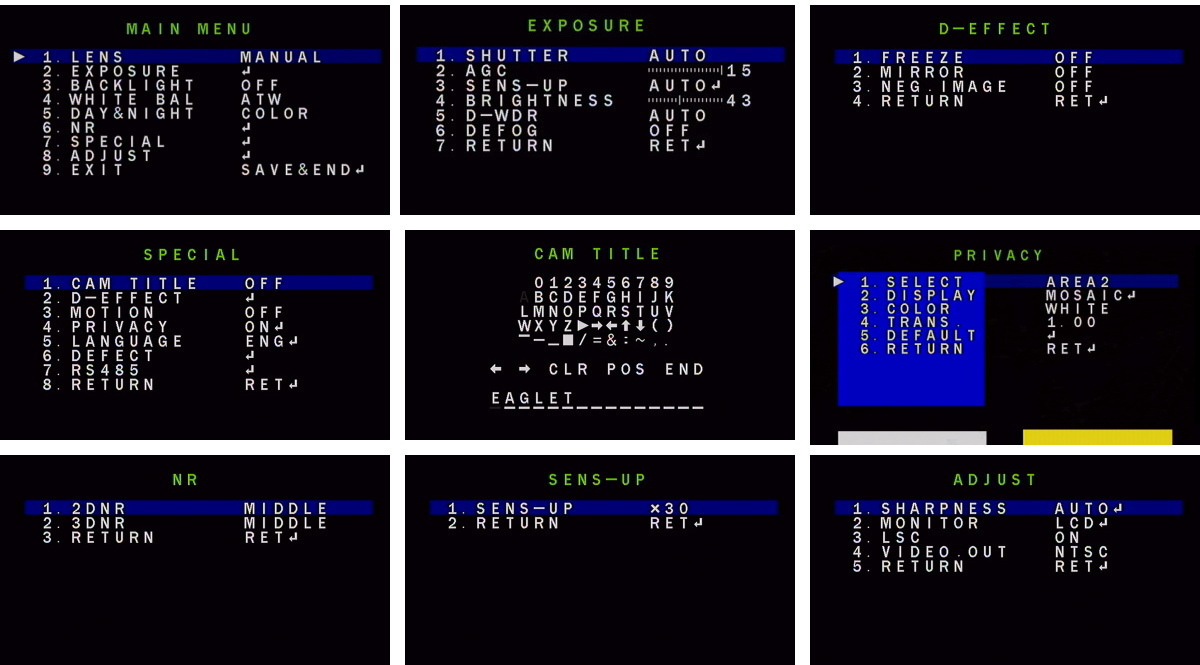

OSDメニュー(画面表示メニュー)から設定可能
DSS(電子感度アップ)Max30倍で夜間明るく映ります

D-WDR(ワイドダイナミック):明暗の差を少なく,暗部を明るくします
HSBLC:強力な逆光補正(逆光部にマスクをかけます)
 強い光源(照明・車ライトなど高輝度部分)にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
BLC:逆光補正 部屋から外に向かった場合などの逆光で
 被写体が見えずらい場合、見えやすくします

3D-DNR機能付きで極めて暗い夜間時の
  ノイズが大幅に軽減します




【仕様】屋外仕様
撮像素子  1/3インチAptina-0130 1.3Megapixel
 CMOS
イメージセンサーProgressive Scan
 画素数 総画素数 130万画素
 有効画素
127万画素 (1305hx1049v)30fps
水平解像度 1200TVL
 最低照度      照射器無しで0.01LUX の高感度
 信号方式 アナログ(CVBS)信号 & AHD(720p)信号切り替え可
NTSC 1Vp-p75Ω/BNCPorRCAJ
 赤外線照射器   840nmLED42個、照射距離Max約20m
 S/N比   69dB以上
OSD
&
 自動調整
カメラからのOSD操作可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
 3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
 電子感度アップ(センサーアップ)MAX:30倍
(設定:OFF/x2〜30倍)
/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   f=3.6mm(F1.4)
*人相確認距離約6〜7m
 画角    (ピント調整範囲:1m〜∞)
水平約72度、垂直約40度
温度範囲   使用温度範囲約 -20〜+60度
 シャッター
スピード
  1/60〜1/100000 sec自動
 サイズ 約 65Фx203(L)mm
 電圧/電流 DC12V/約70mA→320mA (センター+,2.1Фmm)
 重量 約240g 筺体はアルミダイカスト製+ABS

 【補修品】50994&51261&51281赤外線LEDユニット(50997)







AHD-H(1080p)映像(もしくはAHD720p)と
アナログ(CVBS)を同時に録画可能
1080p(1920x1080pixel)15fps/ch または
720p:
(1280x720pixel)の高解像度な動画で
各ch30fps最速のリアルタイム動画を
録画再生可能

(CVBS時はWD1(944x480))
 VGA(D-sub15Pin)・HDMI同時2出力

録画中に再生、ネットワークも可能(Triplex)
*遠隔地から本機へアクセスして
PCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー(IE)からもアクセス可能
CMS(一括遠隔監視ソフト付き)
HDMI+VGAモニター同時出力
(最大1920x1080のフルHD出力可能)

日本語メニュー表示
USBマウス+IRリモコン付き

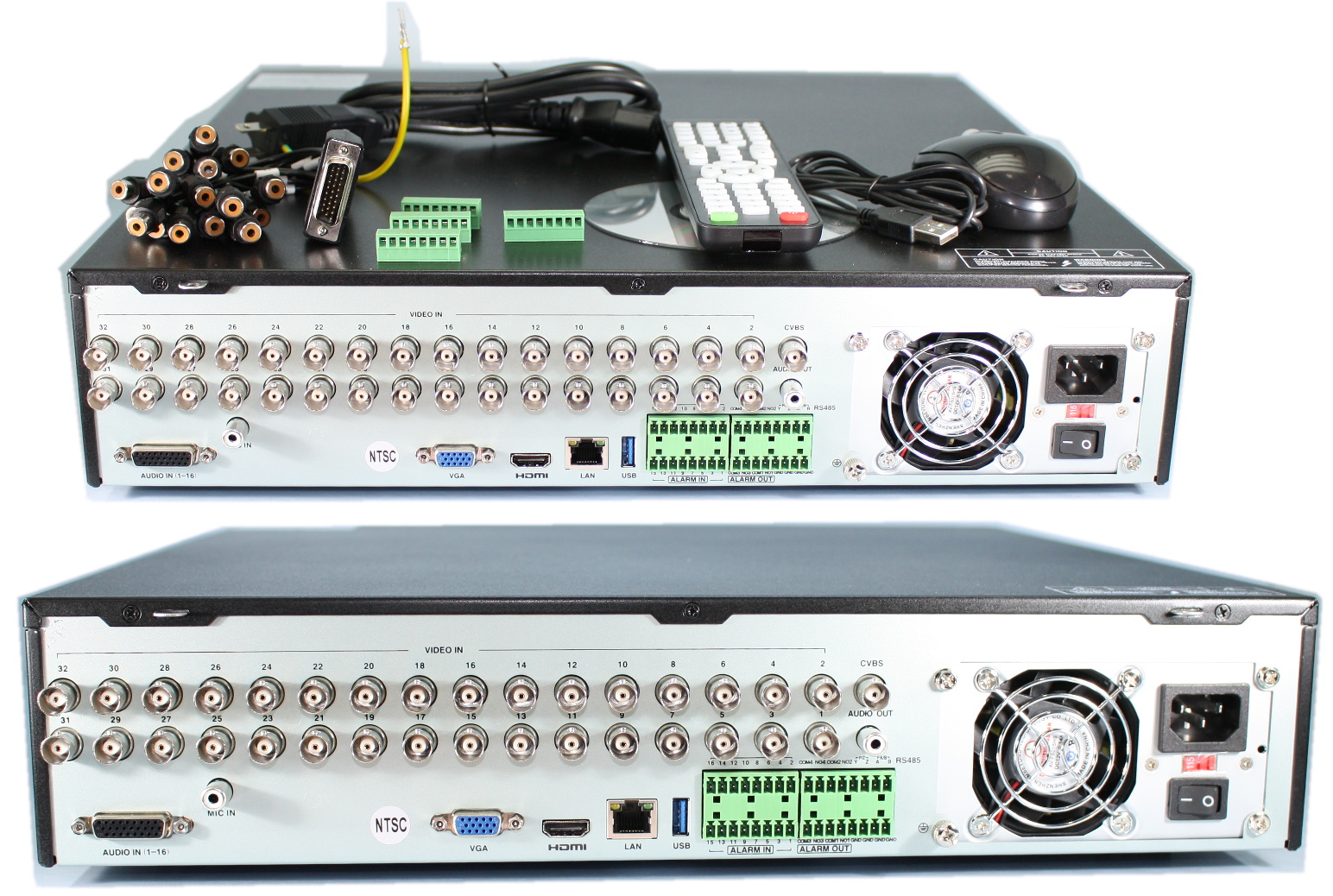

<32CH ネットワーク機能付DVR録画機>

USBマウス付+IRリモコン付・便利なジョグダイヤル式


表面拡大
裏面拡大
実際の再生映像
フルスクリーン(jpg)
実際の再生映像
4分割(jpg)
実際の再生映像
9分割(jpg)
実際の再生映像
16分割(jpg)
ライブ映像の画像32分割(jpg)
iPhone,Android
スマートフォンからの遠隔監視画面
超高画質、高圧縮なH.264記録方式
遠隔地から監視出来る
ネットワークサーバー機能内蔵
(Windows XP/Vista/7/8/10対応)

32
チャンネルDVR録画機

HDD無し
SA51016DVR+Net
特価¥213000完売
(51016)リモコン/マウス付き
 4TB,HDD搭載機です
SA51016DVR+Net+4TB(51036)
特価¥229000完売リモコン/マウス付き
 8TB(4TBx2),HDD搭載機です
SA51016DVR+Net+8TB(51037)
特価¥245000完売リモコン/マウス付き
 16TB(4TBx4),HDD搭載機です
SA51016DVR+Net+16TB(51038)
特価¥277000完売リモコン/マウス付き
 32TB(4TBx8),HDD搭載機です
SA51016DVR+Net+32TB(51039)
特価¥341000完売リモコン/マウス付き
  64TB(8TBx8),HDD搭載機です
SA51016DVR+Net+64TB(51040)
特価¥477000完売リモコン/マウス付き


※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 9/10/11
(注:Microsoft Edge 非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
(51060,50696,50810,50927,50841,50826,50938
,50756,50946,51070,50916,50832,50877
,50950,50955対応)
Windows XP/7/8/8.1/10対応
日本語マニュアルにつきましては
メールにてお問い合わせください


・iPhone/iPad用
 遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降)
SuperLivePro (iOS 11.1まで)

・Android端末用
 遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD
※ネットワーク遠隔監視、
 USBバックアップ再生対応確認OS

・Microsoft Windows XP  (32bit)
・Microsoft Windows Vista (32bit)
・Microsoft Windows 7   (32bit/64bit)
・Microsoft Windows 8   (32bit/64bit)
・Microsoft Windows 8.1  (32bit/64bit)
・Microsoft Windows 10  (32bit/64bit)


UTC機能(Coaxial Control):
 UTC対応カメラのOSDメニューを映像同軸線を通じて
 本DVRから遠隔操作が可能です
 (カメラ設置後のカメラメニューの再調整が簡単)


iPhone,Androidスマートフォンより遠隔監視可能

NAT機能で簡単アクセス(ポートの開放・固定IP不要)


 同時に映像とメニュー出力可


製品仕様 録画中に再生、ネットワークも可能(Triplex)
映像入力 AHD-H(1080p) or AHD(720p) or アナログ(CVBS)  32入力(BNCJ)
1.0Vp-p.75Ω(BNC Type) NTSC
映像出力 <メイン>
VGA(D-sub15pin)x1出力
HDMIx1出力

(800x600、1024x768、1280x1024、1920x1080(フルHD))
音声入出力 入力x16 出力x1  RCAJ
録画フレーム数
解像度

AHD-H(1080p)入力時:1920x1080Pixel
32CH合計480fps (15fps/ch)
各CHごとに (1〜15fps)1fps刻み設定可能

AHD(720p)入力時:1280x720Pixel

32CH合計960fps (30fps/ch)
各CHごとに (1〜30fps)1fps刻み設定可能

アナログ(CVBS)入力時960H(WD1):944x480Pixel
32CH合計960fps (30fps/ch)
各CHごとに (1〜30fps)1fps刻み設定可能

記録方式 H.264(録画・ネットワーク)
録画時間
(32ch入力時の目安)
録画中に再生も可能
(Triplex)

・1TBあたりの録画可能時間例 (NTSC)
約15時間
(32CH/AHD 720p 1280x720/最高画質/合計960fps(30fps/ch)時)
(32CH/AHD-H 1080p 1920x1080/最高画質/合計480fps(15fps/ch)時)
上記は道路などの映像の変化量の
多い場所での録画時間です。
(もちろん弊社全てのDVRも本機も自動上書き録画可)
録画映像の検索 日時検索、カレンダー検索、イベント検索、録画データー検索
 年/月/日/時/分/秒
記録表示
 本機はインターネット回線接続(NTP)により時刻の自動修正を行います
 HDD
8x3.5” SATA HDD(最大8TB迄)
裏面
アラーム入力
アラーム出力
無電圧接点入力x16、(NO,NC)
無電圧接点出力x4(NO)

*モーション感知や
アラーム接点入力時に設定時間の
接点出力やスナップショット、Eメール送信も可能
(ブザー等も鳴らせます)
 インターフェース USB2.0、RS-485
モーション感知
録画時間
5、10、15、20、30、60秒、2、3、5分間
 モーション感知エリア 各CH 横22x縦15マスの任意のエリア
 プリアラーム録画時間
(モーション・接点入力時前)
5,10,15,20,25,30秒間(遡って記録)
 再生速度 早送り:約x2、x4、x8、x16
巻き戻し約:x8、x16、x32
スロー再生約:1/2、1/4
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ(PC)
 警告ブザー ビデオロス時/モーション反応時
/HDDエラー時/接点入力時
 (音無しも可能)

アラーム継続時間(5、10、20、30、60、120秒間、連続、に設定可能可能)
 スケジュール録画
(タイマー録画)
24時間中の時間帯/曜日/CH別ごとの録画設定
(連続予約録画、モーション反応録画、アラーム接点入力録画)
電源 AC100V 50/60Hz
 消費電力 約200W
正常動作温度 +5℃〜+40℃
重量 約7kg(HDD無し)
サイズ 約430x89x450mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数はMax-イベント

HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(5〜60秒(5秒刻み設定),シーケンシャル(スキャン)機能で
 1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23/24/25/26/28/29/30/31/32ch と切り替わります)

【補修品】専用IRリモコン(50705)¥1200
  HDMI 1.5mケーブル
Ver2.0(4K)対応
¥600(51260)
  HDMI 3mケーブル
Ver2.0(4K)対応
¥800(50839)
*VGA端子付き:TVより格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
(800x600、1024x768、1280x1024、1920x1080ピクセル)

<対応一覧表>

*HDMI端子付き:液晶TVや格安な市販の
     PCのモニター(要接続線)へ接続映像出力出来ます

  出力解像度は
 (800x600、1024x768、1280x1024、1920x1080ピクセル)
注意・・・
本機のメインモニター出力は、HDMI、VGA出力のみです
推奨HDD:Seagate製 S-ATA
(HDD格安サイト例)

*ライブ時は

フルスクリーン、4分割、9分割、16分割、20分割(5x4)、25分割(5x5)、30分割(6x5)、36分割(6x6)表示が可能です
(30分割や36分割表示をした場合、1〜32CHまで映像は映りますが、それ以降は空白表示になります)

*録画再生時の分割画面

※ライブ映像は32chを一括表示できますが録画再生映像の同時表示は最大8分割までで4つの分割画面(1〜8、9〜16,17CH)を切り替えて再生表示します


 130万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(720p) 信号切り替え出力可


高鮮明機130万画素で1200TVL
カバーを外し
取り付けた状態から偏角可能
*左右約180度偏角
*上下約90度偏角可能




 全体
詳細
メニュー
表示
夜間
実写映像
 昼間
実写映像

カラー屋外仕様ドームカメラ
固定焦点レンズ
f=3.6mm
商品コード(51250)
SA-51250

大特価¥完売
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


130万画素,1200TVL,高性能機
従来のアナログ(CVBS)映像信号
最新のAHD(720p)信号
切り替え出力可能

 【主な特長】
IRカットフィルタリムーバブル:
 昼間は赤外線の影響を
IRカットフィルターで遮蔽してより鮮明画像
 夜間は自動で赤外線照射機に反応

プログレッシブスキャン
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

OSDメニュー(画面表示メニュー)から設定可能
DSS(電子感度アップ)Max30倍で夜間明るく映ります

D-WDR(ワイドダイナミック):明暗の差を少なく,暗部を明るくします
HSBLC:強力な逆光補正(逆光部にマスクをかけます)
 強い光源(照明・車ライトなど高輝度部分)にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
BLC:逆光補正 部屋から外に向かった場合などの逆光で
 被写体が見えずらい場合、見えやすくします


   屋外仕様

【仕様】 防雨仕様(IP66)
撮像素子  1/3インチ Aptina
1.37Megapixel CMOSイメージセンサー

 画素数 総画素数 130万画素
 有効画素
127万画素 (1305hx1049v)30fps
水平解像度 1200TVL
 最低照度      0.5LUX 高感度
 信号方式 アナログ(CVBS)信号 & AHD(720p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ
赤外線照射器   840nmLED18個、照射距離Max約20m
 S/N比   50dB以上
OSD
&
 自動調整
カメラからのOSD操作可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
 /4マスクエリア設定可
 電子感度アップ(センサーアップ)MAX:30倍
(設定:OFF/x2〜30倍)

昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ   f=3.6mm(F2.0)
*人相確認距離約6〜7m
 画角  (ピント範囲:1m〜∞)
水平約72度、垂直約40度
温度範囲   使用温度範囲約 -10〜+50度
 シャッター
スピード
  1/50〜1/100000 sec自動
 サイズ   約 118Ф(ベース)x 90(h)mm
 電圧/電流 DC12V/70mA⇒400mA (センター+,2.1Фmm)
 重量 約420g 筺体はアルミ製ベース+強化プラスチックカバー


【補修品】51250用赤外線LEDユニット-¥1500(51284)





 130万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(720p) 信号切り替え出力可



高鮮明機130万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可



  詳細 メニュー
表示
 昼間
実写映像
 夜間
実写映像
AHD信号/CVBS信号出力時モニター表示例

カラー屋外用ドームカメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(50815)
新SA-50815
大特価¥完売

 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

*(総アルミボディに白色塗装で
極わずかな白色剥げが
有る場合が有ります)


屋外仕様(屋内も設置可能)
(防雨仕様/IP66)
明かり無しでもOK!
130万画素,1200TVL,高性能機
従来のアナログ(CVBS)映像信号
最新のAHD(720p) 信号
切り替え出力可能

 【主な特長】
IRカットフィルタリムーバブル:
 昼間は赤外線の影響を
IRカットフィルターで遮蔽してより鮮明画像
プログレッシブスキャン
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

OSDメニュー(画面表示メニュー)から設定可能
DSS(電子感度アップ)Max30倍で夜間明るく映ります

D-WDR(ワイドダイナミック):明暗の差を少なく,暗部を明るくします
HSBLC:強力な逆光補正(逆光部にマスクをかけます)
 強い光源(照明・車ライトなど高輝度部分)にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
BLC:逆光補正 部屋から外に向かった場合などの逆光で
 被写体が見えずらい場合、見えやすくします

3D-DNR機能付きで極めて暗い夜間時の
  ノイズが大幅に軽減します







   屋外仕様

【仕様】
撮像素子  1/3インチSONY 1.3Megapixel Exmor IMX225
 CMOS
イメージセンサーProgressive Scan
 画素数 総画素数 130万画素
 有効画素
127万画素 (1305hx1049v)30fps
水平解像度 1200TVL
 最低照度      照射器無しで0.01LUX の高感度
 信号方式 アナログ(CVBS)信号 & AHD(720p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ
赤外線照射器   840nm強力大型LED3個、照射距離Max約15m
 S/N比   69dB以上
OSD
&
 自動調整
カメラからのOSD操作可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
 3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
 電子感度アップ(センサーアップ)MAX:30倍
(設定:OFF/x2〜30倍)
/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ   f=3.6mm(F1.2)
*人相確認距離約6〜7m
 画角  (ピント範囲:1m〜∞)
水平約72度、垂直約40度
温度範囲   使用温度範囲約 -20〜+60度   寒冷地仕様
 シャッター
スピード
  1/50〜1/100000 sec自動
 サイズ  約 110Ф(ベース)x 80(h)mm
 電圧/電流 DC12V/約130mA→330mA (センター+,2.1Фmm)
 重量    約 310g 筺体は総アルミに白塗装




 【補修部品】50815・51032用IRユニット¥1800(50816)


 130万画素ハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(720p) 信号切り替え出力します
高鮮明機130万画素で1200TVL

 全体詳細 メニュー
表示
 昼間の
実写
 夜間の
実写
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラーカメラ
強力赤外線照射器内蔵
バリフォーカルレンズ
f=2.8〜12mm
商品コード(51199)黒ボディ
SA-51199
大特価¥完売

昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え

屋外仕様
(屋内も設置可能)
明かり無しでもOK!
従来のアナログ(CVBS)映像信号最新のAHD(720p)信号を出力
 【主な特長】

IRカットフィルタリムーバブル:
 昼間は赤外線の影響を
IRカットフィルターで遮蔽してより鮮明画像
 夜間は自動で赤外線照射

プログレッシブスキャン
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

OSDメニュー(画面表示メニュー)から設定可能
D-WDR(ワイドダイナミック):明暗の差を少なく,暗部を明るくします
BLC:逆光補正 部屋から外に向かった場合などの逆光で
 被写体が見えずらい場合、見えやすくします

3D-DNR機能付きで極めて暗い夜間時の
  ノイズが大幅に軽減します

【仕様】防雨仕様/IP66
撮像素子 1/3インチSONY 1.3Megapixel Exmor
 CMOS
イメージセンサーProgressive Scan
 画素数 総画素数 130万画素
 有効画素
127万画素 (1305hx1049v)30fps
水平解像度 1200TVL
 最低照度      照射器無しで0.01LUX の高感度
 信号方式 アナログ(CVBS)信号 & AHD(720p)
信号切り替え出力
(スイッチ切り替え可)
NTSC 1Vp-p75Ω/BNCPorRCAJ
 赤外線照射器   強力 840nmSMD LED12個
  照射距離Max約30m
 S/N比   69dB以上
OSD
&
 自動調整
カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC//D-WDR/
 3D-DNR(スノーノイズ軽減)
/
アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   f=2.8〜12mm(F1.2)
*人相確認距離約3〜9m
 画角    (ピント調整範囲:1m〜∞)
水平約85〜23度、垂直約63〜17度
超ワイド〜準望遠
温度範囲   使用温度範囲約 -20〜+60度
 シャッター
スピード
  1/60〜1/100000 sec自動
 サイズ   約85Ф(本体)x225x100(h)mm
 電圧/電流 DC12V/約60mA→630mA (センター+,2.1Фmm)
 重量    約560g 筺体は総アルミに黒塗装

 【補修部品】51091/51092/51093/51199用
赤外線照射12LEDユニット
 コード(51145)¥2800

*(総アルミボディに黒色塗装で
 極わずかな白色剥げが有る場合が有ります)



 130万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(720p) 信号切り替え出力可



高鮮明機130万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可



 詳細 メニュー
表示
夜間
実写映像
 昼間
実写映像

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51239)
新SA-51239
大特価¥完売
後継機は(51281)です
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)



  ¥完売

屋外仕様(屋内も設置可能)
(防雨仕様/IP66)
明かり無しでもOK!
130万画素,高性能機
従来のアナログ(CVBS)映像信号
最新のAHD(720p)信号
切り替え出力可能

 【主な特長】
IRカットフィルタリムーバブル:
 昼間は赤外線の影響を
IRカットフィルターで遮蔽してより鮮明画像
 夜間は自動で赤外線照射

プログレッシブスキャン
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

OSDメニュー(画面表示メニュー)から設定可能
DSS(電子感度アップ)Max30倍で夜間明るく映ります

D-WDR(ワイドダイナミック):明暗の差を少なく,暗部を明るくします
HSBLC:強力な逆光補正(逆光部にマスクをかけます)
 強い光源(照明・車ライトなど高輝度部分)にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
BLC:逆光補正 部屋から外に向かった場合などの逆光で
 被写体が見えずらい場合、見えやすくします

3D-DNR機能付きで極めて暗い夜間時の
  ノイズが大幅に軽減します




【仕様】屋外仕様
撮像素子  1/3インチAptina-0130 1.3Megapixel
 CMOS
イメージセンサーProgressive Scan
 画素数 総画素数 130万画素
 有効画素
127万画素 (1305hx1049v)30fps
水平解像度 1200TVL
 最低照度      照射器無しで0.01LUX の高感度
 信号方式 アナログ(CVBS)信号 & AHD(720p)信号切り替え可
NTSC 1Vp-p75Ω/BNCPorRCAJ
 赤外線照射器   840nmLED42個、照射距離Max約20m
 S/N比   69dB以上
OSD
&
 自動調整
カメラからのOSD操作可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
 3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
 電子感度アップ(センサーアップ)MAX:30倍
(設定:OFF/x2〜30倍)
/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   f=3.6mm(F1.4)
*人相確認距離約6〜7m
 画角    (ピント調整範囲:1m〜∞)
水平約72度、垂直約40度
温度範囲   使用温度範囲約 -20〜+60度
 シャッター
スピード
  1/60〜1/100000 sec自動
 サイズ   約 68Фx200(L)mm
 電圧/電流 DC12V/約70mA→360mA (センター+,2.1Фmm)
 重量    約330g 筺体はアルミダイカスト製






  【補修部品】
50865用
IRユニット¥2500(50867)

特殊工具が無いと開きません(工費別)
*要特殊工具,弊社でのみの交換可








防犯カメラ、監視カメラ等の激安専門店【通販NET】
Copyright(c)防犯カメラの激安専門店「通販NET」 All Rights Reserved.
