51170DVR 特徴
■特徴

AHD/TVI/CVI:映像信号とは・・・
既存の従来のCVBS(コンポジット映像信号)用の同軸配線を使用し
高精細なFull-HD画質(1080p)または500万画素(1920p)/400万画素(1440p)のアナログハイビジョン映像を
ほとんどタイムラグ無く伝送することが可能です(従来のCVBSアナログコンポジット映像も入力可能)


<対応カメラ> 500万画素〜27万画素
・AHD (5MP/4MP/1080p/720p) 信号
・TVI(HD-TVI) (5MP/4MP/1080p/720p) 信号
・CVI(HD-CVI) (1080p/720p) 信号
・CVBSアナログコンポジット信号


●AHD、TVI、CVI、CVBS(コンポジット)映像信号対応
高画質AHD信号と従来のCVBS(コンポジット)信号をCHごとに自動判別します
従来のアナログコンポジット(CVBS)カメラと最新のAHD,TVIカメラを各CH混在入力可能です

入力信号  入力解像度  最大録画コマ数 録画解像度
AHD / TVI 5M 1920p
(2560x1920)
40fps (10fps/ch) 5M-LITE
1280x1936
AHD / TVI 4M 1440p
(2560x1440)
60fps (15fps/ch) 4M-LITE
1280x1440
AHD / TVI / CVI 1080p
(1920x1080)
60fps (15fps/ch)
LITE設定時:120fps(30fps/ch)
1920x1080
LITE設定時:960x1080
AHD / TVI / CVI 720p
(1280x720)
120fps (30fps/ch) 1280x720
CVBS
アナログコンポジット
960H
(960x480)
120fps (30fps/ch) 944x480

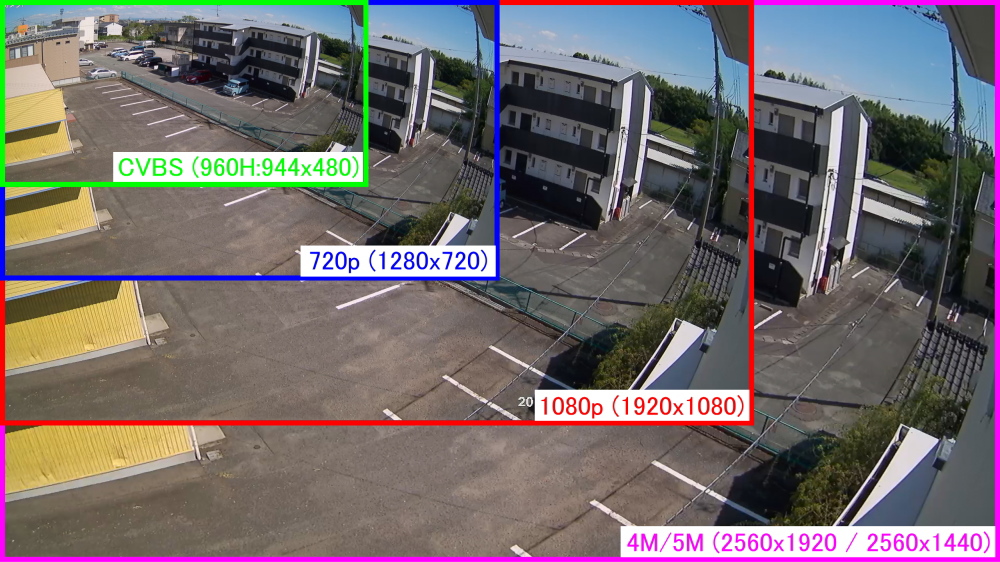

<解像度比較>

本機は、AHD(5M/4M/1080p/720p),TVI(5M/4M/1080p/720p)、CVI(1080p/720p)、CVBSカメラを各ch混在して接続可能です、
各CHの組み合わせに制限はありません


●高画質映像圧縮技術「H.265」により従来のH.264に比べて高画質映像を高圧縮でHDDに保存できます

1TBあたりの録画可能時間例(H.265)
(1chのみの場合は下記の約4倍の録画時間になります)
約187時間 約8日間 (道路などの映像の変化量の多い場所)
約375時間 約16日間 (屋内等で物の動きが少ない被写体)

 4ch入力、1080p(1920x1080ピクセル)、60fps(15fps/ch) 最大6144kbps設定時、 LITE設定時 30fps/ch  または
 4ch入力、720p(1280x720ピクセル)、120fps(30fps/ch)、最高画質設定時に
※HDDが満杯になった場合、保存された一番古い映像から自動的に上書き録画されます

●S-ATA(シリアルATA)タイプのHDDを内蔵可能(最大8TBx1台)
 長時間の録画映像の保存が可能です

UTC機能(Coaxial Control):  <新機能>
 UTC対応のAHD(またはTVI)カメラのOSDメニューを映像同軸線を通じて本DVRから遠隔操作が可能です
 (カメラ設置後のカメラOSDメニューの再調整がカメラ本体を触ることなくDVRから簡単に変更可能)

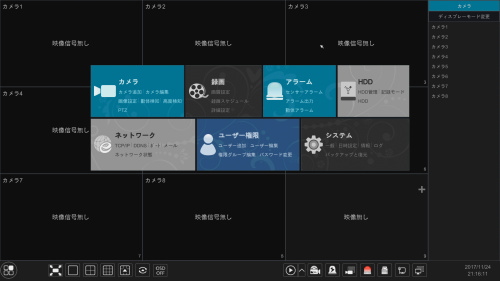

USB光学マウス:マウス操作により画面のアイコンをクリックするだけで
すべての本機の設定や直感的な操作が簡単に可能です(リモコン操作も可能)



録画設定:
録画モード:自動モード
(以下のプリセットよりかんたん設定が可能です)
 ・モーション感知録画
 ・センサー接点入力録画
 ・モーション感知録画+センサー接点入力録画
 ・常時録画+モーション感知録画センサー接点入力録画
  (常時低画質または低コマ数で録画し、
   イベント発生時に画質またはコマ数を上げて録画が可能です
   HDDの消費容量を節約できます)

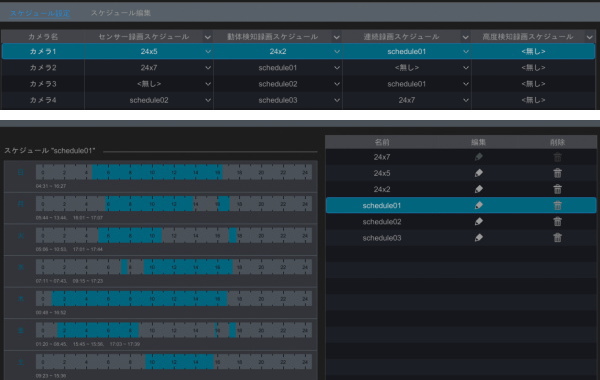

録画モード:手動モード
各種録画モード(連続録画/モーション感知録画/アラームセンサー接点入力録画)ごとに
時間帯/曜日/CH別の録画スケジュール設定が可能です

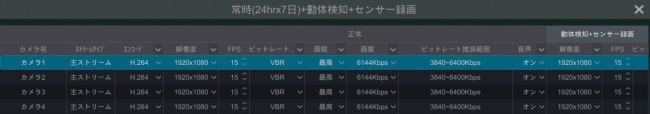

●各チャンネルの録画フレーム数fps(毎秒あたりの録画コマ数)を1〜30fps間で1fps刻みに設定可能

5M (1920p) AHD、TVI :     1280x1936Pixel 録画時 4CH合計最大  40fps (10fps /ch)
4M (1440p) AHD、TVI :     1280x1440Pixel 録画時 4CH合計最大  60fps(15fps /ch)
1080p     AHD、TVI、CVI:  1920x1080Pixel 録画時 4CH合計最大  60fps (15fps /ch)
1080p-LITE AHD、TVI、CVI:   960x1080Pixel 録画時 4CH合計最大 120fps (30fps /ch)
720p      AHD、TVI、CVI:  1280x720Pixel 録画時  4CH合計最大 120fps(30fps /ch)
960H (CVBSアナログ)    :  940x480Pixel  録画時 4CH合計最大 120fps(30fps /ch)
 ※1080p-LITE 設定=解像度を落として録画コマ数を優先させます
 ※本製品は5M,4M入力時はLITE解像度での録画のみ対応です


※録画フレーム数、画質はCHごとに設定可能です

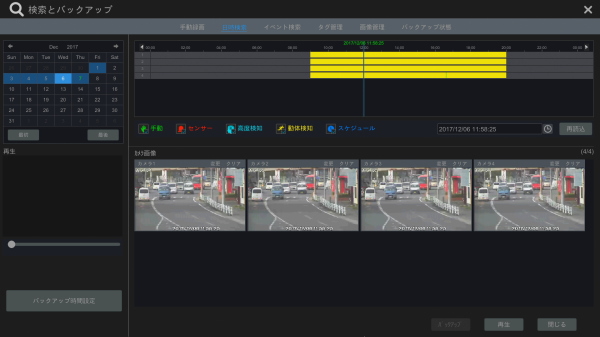

カレンダー検索
録画した過去の映像を検索する場合に便利なカレンダーと時間帯の帯グラフから日時の指定検索ができます
カレンダー検索以外にイベントリスト検索、タグ検索(お気に入り)、画像(スナップショット)検索、サムネイル検索が可能です

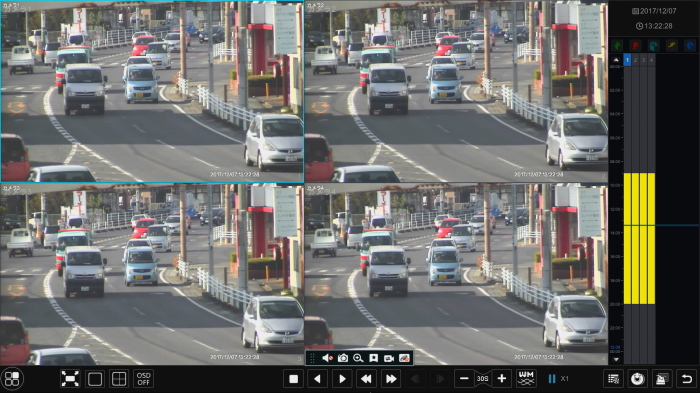

●現在の映像を録画しながら(録画を停止することなく)過去の映像を再生できます


●高画質録画 各CHをフルスクリーンで録画するため、再生時映像がきれいです

分割再生表示時も4画面とも非常に滑らかな(Max30fps)
表示されますフルスクリーン再生時も同じく)

●各種イベント発生時、以下の動作設定が連動可能です

  本体動作→
↓発生イベント
 録画  本体裏面
アラーム接点出力
 スナップショット
(任意のCH)
 Eメール送信
(画像添付可能
全画面
フルスクリーン表示
ブザー音 RS-485
PTZカメラ制御
モーション感知時
接点入力時
ビデオロス時
HDD/システム
異常発生時
ネットワーク
異常発生時
HDD満杯時
 ○=可能  (空欄)=不可


 ・録画:録画を開始します
 ・本体裏面アラーム接点出力:本体裏面のアラーム接点出力より接点出力を行います(5,10,20,30,60,120秒間,連続)
 ・スナップショット(任意のCH):静止画をHDDに保存します
 ・Eメール送信(画像添付可):指定のメールアドレスへEメールを送信します(要:ネットワーク接続)
 ・全画面フルスクリーン表示(任意のCH):任意のCHをフルスクリーン表示します
 ・ブザー音:本体内部のブザーを鳴らします
 ・RS-485PTZカメラ制御:RS-485PTZカメラを任意の向き(プリセットポジション)へ向けます

モーション感知録画秒数:5、10、30秒、1、2、5、10分間

ビデオロス時/モーション反応時/接点入力時/HDDエラー時/ネットワーク切断時
アラームリレー接点出力時間:なし、5、10、30秒間、1、2分、連続、に設定可能

ブザー音継続時間:なし、5、10、30秒間、1、2、5、10分、に設定可能
フルスクリーン表示:なし、5、10、15、20、30、40秒間、1、2、3、5分間、常時

※モーションディテクト、アラーム接点入力、接点出力を行う時間帯(0〜24)/曜日(月〜日)をCHごとにそれぞれ設定可能です



●モーションディテクター機能搭載
 各CHの映像に動きがあった場合、検出したchを自動的に録画を開始します
 感知感度は各chごとに8段階設定が可能です
 感知エリアサイズと場所の変更設定が可能です:各CHで任意の場所と大きさを,1エリアに設定可能です(縦横22x18エリア)
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)

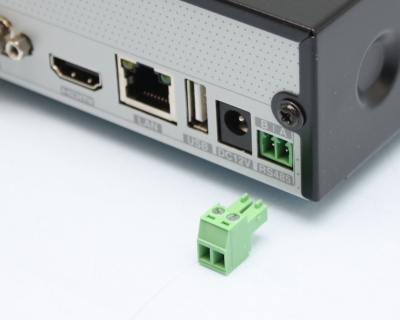

RS-485コントロール
弊社パンチルトズームカメラをコントロール可能
コントロール可能な機能は、パン(左右)、チルト(上下)、ズーム、64プリセット、クルーズ、操作速度1段階



●操作簡単な日本語メニュー・日本語取扱説明書

●4CH音声録音可能:

映像入力の調整機能
入力映像の明るさやコントラストなどを各chごとに調整できます

●シーケンシャル表示機能:各CHを自動的に切り替え全画面表示可能。(選択した分割画面やCHのみの切り替え表示も可能です)
 (切替時間は5、10、15、20、30、40秒間、1分に設定可能)

●HDMI+VGA映像出力:メインモニター映像をHDMID-Sub15Pinの同時出力
HDMIまたはD-Sub15Pin搭載の市販PCモニター等への出力が可能です
 (出力解像度:1920x1080、1280x1024、1024x768ピクセル)
HDMI、VGAへのフルハイビジョン出力

市販のHDMI端子付の液晶テレビやPCモニターへ高画質な映像出力が可能です
非常に高画質、高精細です(1080pモニター推奨)
(分割画面でも、各CHの映像が非常に鮮明です)

CVBS出力:従来のアナログコンポジット映像信号出力付き
 メインモニター出力モード:HDMIやVGA端子と同じメインモニター画面を出力
 スポット出力モード:HDMIやVGAとは別に、常時シーケンシャル出力(自動CH切り替え表示)
※CVBS画面ではMENU文字が読みずらくなる為、メインモニターはHDMIまたはVGA接続をおすすめします

●ユーザー、パスワード保護機能:
 ユーザーごとに各種権限を設定しパスワードを入力しないと本機の操作を制限します
(ユーザーごとに許可/制限可能な権限一覧)
・ライブ閲覧(CH別) ・録画映像の再生(CH別) ・バックアップ(CH別)
・ログ閲覧 ・録画開始/停止操作 ・各種設定変更 ・音声 ・PTZカメラ操作 ・ネットワーク接続


■LAN接続(ネットワーク配信機能)

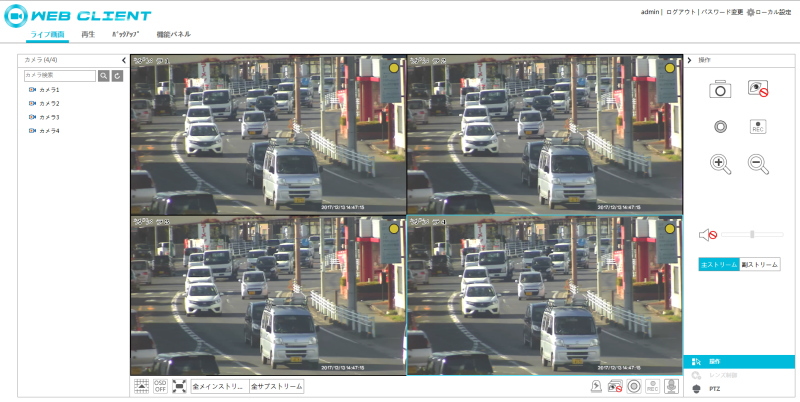

●IE(インターネットエクスプローラー)より遠隔監視(ライブ/再生)/遠隔設定が可能
 本機とネットワークからのPCと同時に別々の操作が可能です
 (本機ではライブ映像を表示しながら、PCからは過去の映像をカレンダー検索再生が同時に可能ですので
  本機のTVのライブ監視を止めることなく、PCから過去の映像の閲覧が可能
  さらには、本機で過去の映像(昨日分)を再生しながら同時にネットワークのPCからは2日前などの異なる映像を
  同時に再生可能です)

本体の各種設定やネットワーク経由のバックアップ、RS-485PTZカメラの遠隔操作も可能 (ユーザー/パスワード認証)


●iPhoneやAndroidスマートフォン、タブレットなどの端末からも遠隔監視が可能です
 ・iPhoneiPadからの遠隔監視、録画映像の再生が可能です
  遠隔監視ソフトウェア  SuperLivePlus (iOS11.1対応)   (動作確認済み)

 ・Android携帯端末(スマートフォンやタブレット)からの遠隔監視、録画映像の再生が可能です
  遠隔監視ソフトウェア  SuperLivePlus または SuperLivePro 、SuperLiveHD  (動作確認済み)


●CMS集中監視対応(NVMS-1000)
 (対応機種:51170,51175,51180,50696,50810,50927,51060,50741,50748,50826,50938,51065,50756,50946,51070,50916,50832,50877,50950,50955)
 複数のDVRを一括で遠隔監視が可能です
 ・PC用CMS遠隔一括監視ソフトウェア NVMS-1000 →ダウンロード
  Windows 7/8/8.1/10対応



●画像付きEメール送信機能
ビデオロス時、モーション感知時や本体異常発生時に
携帯電話やパソコンのメールアドレスにEメールを送信可能です
モーション感知時には画像が添付されます
(ビデオロス時は画像は添付されません)

●IPカメラ(ONVIF)1台まで接続可能(本機能はサポート対象外となります)
IPカメラ(ONVIF)カメラを1台まで追加可能です(要ネットワーク設定)
3CH(BNC入力)+1CH(IPカメラ) = 合計4CHになります

●有線LANポート付きのwifiモバイルルーターで遠隔監視が可能
光インターネット回線等が無い環境下で有線LANポート付きのwifiモバイルルーター(下記例)を使用しますと
パソコン(InternetExplorer, CMSソフトウェア)、スマートフォンよりNATアクセス機能を使用し遠隔アクセスが可能です
NATアクセス・・・本体固有の英数を使用したアクセス方法になります
注意:基本的にはIPアドレスを使用した遠隔アクセスはできません
<確認環境>
DVR:(SA-51170,51175,51180等 NATアクセス機能付きの)DVR録画機
Wifi端末:Wimax Speed Wi-Fi HOME L01/L01s  (DVRとLANケーブル接続します)
WiMAX2+エリア内(または各種通信キャリア 4G/LTEエリア内)

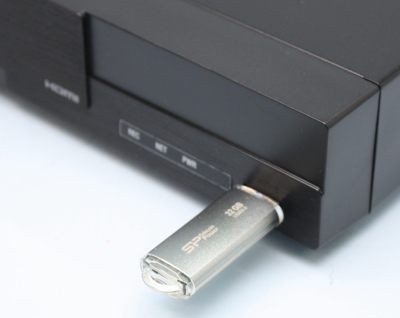

■USBメモリースティックへのバックアップ機能
●USBメモリースティック(別売 市販品)へ記録映像のバックアップがきます
 バックアップしたUSBメモリースティックをPCへ接続し再生可能です
 出力ファイル形式は専用形式とAVIファイルでの出力が可能です

 ・専用形式ファイル:PCで専用のソフトウェアを使用しての再生になります
              分割表示やスナップショット、AVIファイル出力などの機能があります
              (再生に必要なプレーヤーはバックアップ時にUSBへ自動的にコピーされます)

 ・AVI:ファイル:PCでそのまま再生が可能なファイル形式になります
           (映像データーの拡張子は「.avi」になります)




●各チャンネルへカメラタイトルが入力出来ます
各CHカメラタイトルに使用可能な文字は
・A〜Z
・a〜z
・0〜9
・その他記号(*-@#._)
最大32文字です



・複数のチャンネルの分割方法が可能です
