 *全商品は税込価格(10%)にて表示しております



業務用に、店頭展示デスプレー用カメラ電源に最適!

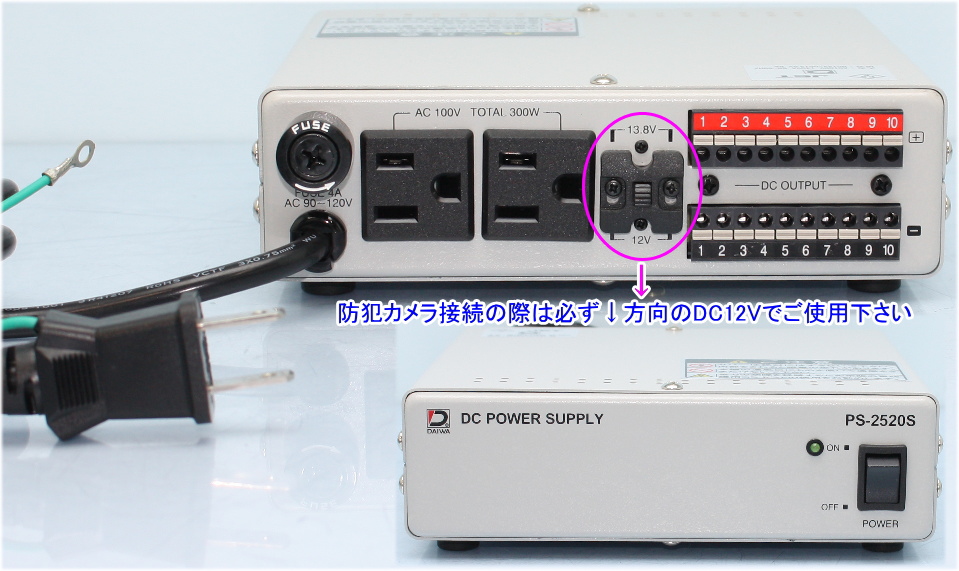

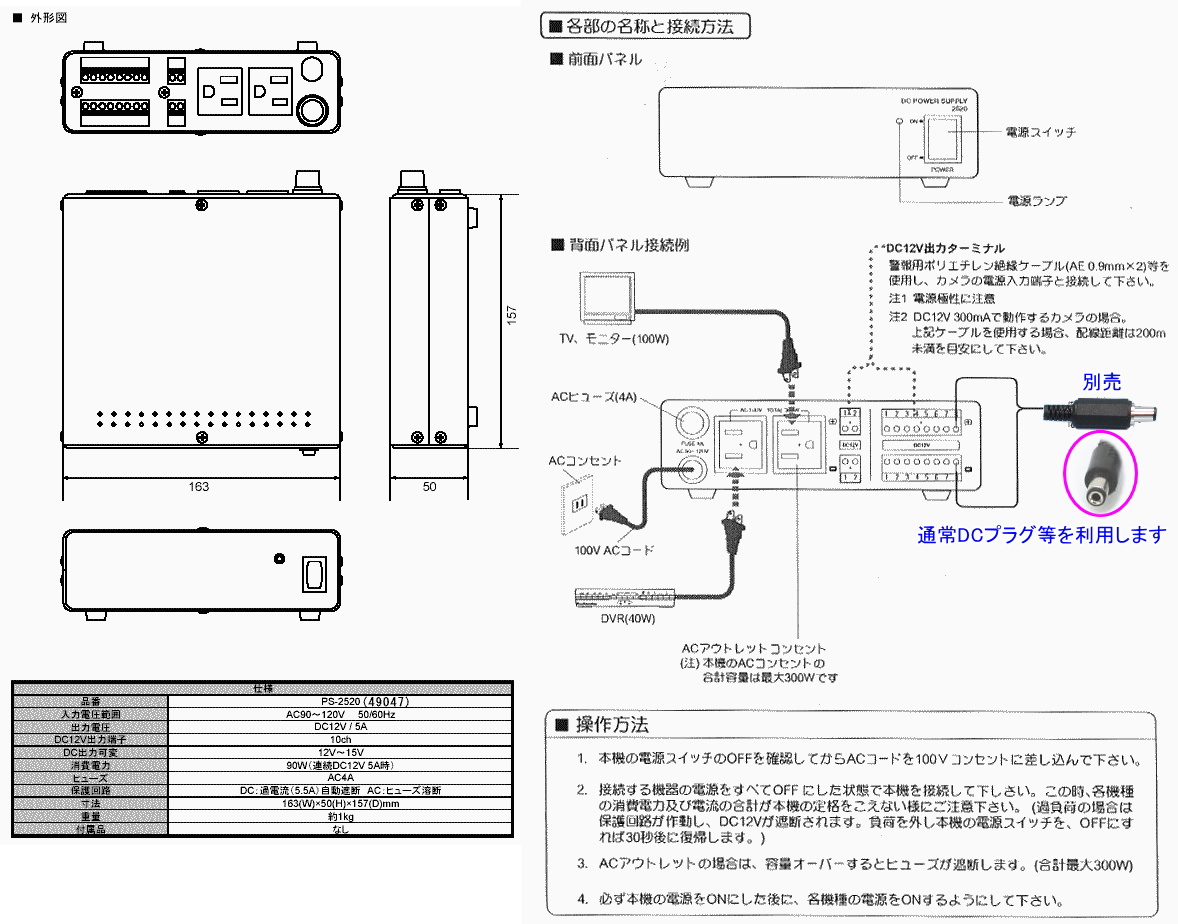

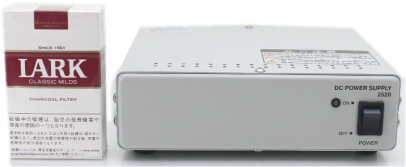

PS-2520(49047)



拡大 寸法詳細
■特長
1.DC12V出力、連続5Aの容量を有するため
  システム用電源として最適。
  (ACアダプターのたこ足配線を解消)

2.DC出力端子が、前面パネルと背面パネルに
   あるため、使い勝手がよい。

3.ACを必要とするシステムにも供給出来る
  アウトプットコンセントを設置(2ケ/合計300W)

4.保護回路は、万全、定格以上の
電流が流れた場合は、
自動遮断後ONで復帰しますん

入力電圧範囲  AC90〜120V  50/60Hz
出力電圧  DC12V ・ 連続 5A 最大 5.5A
消費電力  90W(連続5A時)
ヒューズ  AC4A
保護回路 DC:過電流(5.5A)自動遮断
/AC:ヒューズ溶断
動作温度  -10度〜+40度
寸法・重量  163W×50H×157Dmm ・ 1.0Kg
【オプション】


¥350(49544)

DC2.1Фmmプラグコネクター付1.8mコード
許容電流:Max1A
弊社の殆どのカメラの電源へ接続可
注意:白線入りが
+でプラグ中央が+です
逆接続はカメラが破損します

*DC2.5Фmmカメラは取り付け不可



DC12V,15cm
2.1Фmm
DCJジャックコネクター付

点線白ラインが
センタ
+です
¥170(50665)




注意:コネクター形状はRCAJです
 映像切り替えスイッチ
*BNCコネクターコードの場合は(46075)変換コネクタが必要です


詳細
 *テレビに3台のカメラ映像が
接続切り替えができます。
*3入力→1出力
(用途)AVピンコードで接続します。
く接続方法)
注意:RCAJコネクタです
●RCAジャック 黄・・‥・‥… 映像
●RCAジャック 白 …‥‥… 音声左
●RCAジャック 赤・………‥ 音声右

商品コ-ド(51114)
特価¥1150

詳細

 *テレビに4台のカメラ映像が
接続切り替えができます。
*4入力→1出力
(用途)AVピンコードで接続します。
く接続方法)
注意:RCAJコネクタです
●RCAジャック 黄・・‥・‥… 映像
●RCAジャック 白 …‥‥… 音声左
●RCAジャック 赤・………‥ 音声右

商品コ-ド(51115)
特価¥1380






CVBS(アナログコンポジット)信号出力カメラ専用





注意:フロントデザインは予告なく変わる場合が有ります

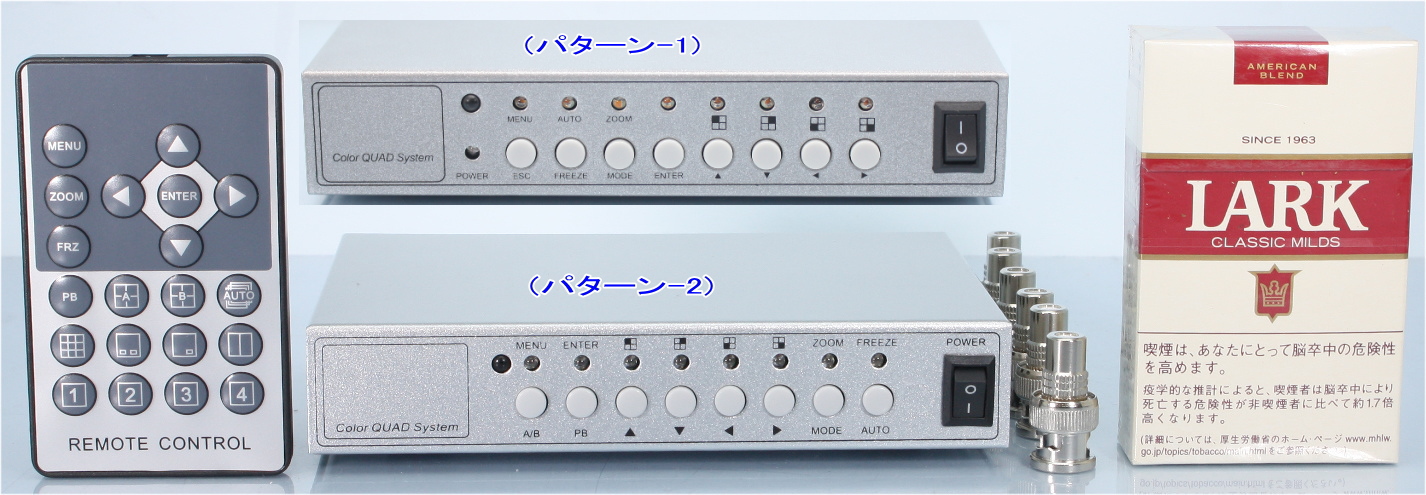

カメラ4台入力コントロール用(リモコン付)
カラ−コンパクト4分割器
(4CH同時表示も可能)

   SA-51124

*リモコン付き(電池別売)
(DC12V)ACアダプタ付き、BNCP/RCAJ変換6個付き
詳細  全体
分割画面

4分割表示(1)

4分割表示(2)

3分割表示(1)

3分割表示(2)

2CH PIP

1CH PIP

縦2分割表示
(固定表示 or スクロール)

横2分割表示
(固定表示)

全画面表示
※縦・横2分割表示、4分割表示(2)の1CH、3分割時(1)(2)の1CHは
映像の一部表示になります
※縦2分割固定時の核CHの表示範囲は調整可能です
※いずれも組み合わせCHの変更は可能です

仕様
CVBS
映像入力
4CH  1Vp−P/75Ω・BNCJコネクター
CVBS
映像出力
1CH  1Vp−P/75Ω・BNCJコネクター
分割画面 全画面表示、分割画面7種類、PIP2種類
 コマ数  各chは30fpsのリアルタイム

4台のカメラを自動的にスイッチング切り替え
することも出来ます

(シーケンシャル
間隔
)
 1秒から9秒設定可能(スキップも可能)
 (各ch全画面と4分割画面(1)を
  シーケンシャル表示)
 各CHの表示/非表示、
 各CH間の時間間隔も設定可能

設定例(1):
「1-4CH分割表示(5秒)」→「1CH(3秒)」→「2CH(4秒)」→「3CH(2秒)」→「4CH(6秒)」→「1-4CH分割表示(5秒)」→・・・

設定例(2):(分割表示なし)
「1CH(4秒)」→「2CH(6秒)」→「3CH(1秒)」→「1CH(4秒)」→「2CH(6秒)」→→・・・

※映像が入力されていないCHもブルー表示に
なりますのでスキップ設定を行ってください
※”4分割表示(1)”以外の分割画面は
 シーケンシャル表示に使用できません
(例:3chと4chにカメラを接続してない場合
スキップ設定しますと,
カメラ接続した1chと2chへ画面のみを1chと2ch
と自動切り替えて表示します)

 映像調整 明るさ、コントラスト、彩度、色味、ミラー(左右反転)
カメラタイトル 8文字(英数) 0-9 A-Z
時刻表示 年/月/日 時/分/秒 (非表示も可能)
ch 区切り線 黒/グレー/グリーン/白/赤/非表示 の選択可
電源 DC12V 200mA
サイズ    143mm(w) x 100mm x 27mm
重量 約330g
*2019.12.12〜ケース形状とメニュー内容変更

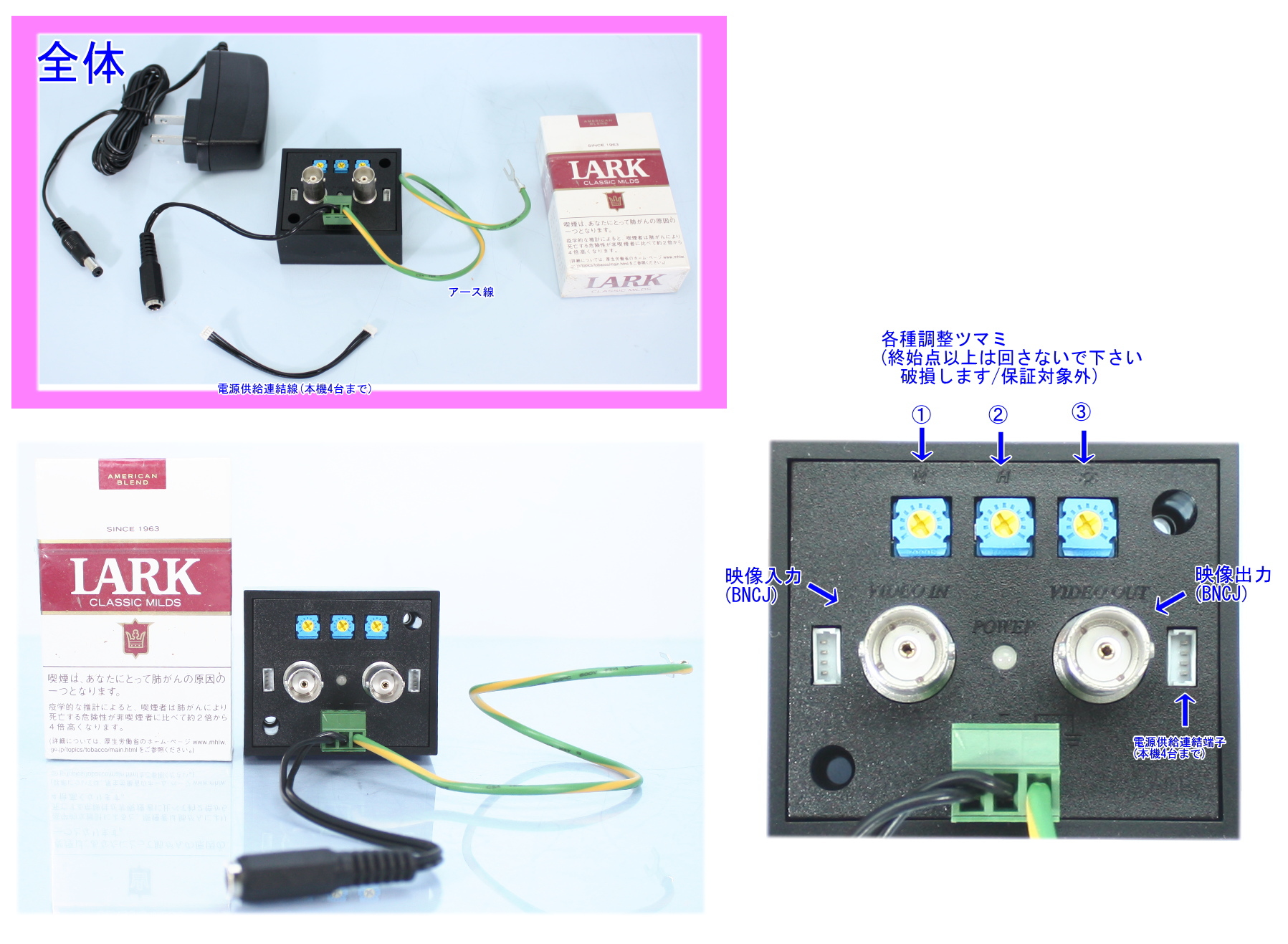

AHD(720p)+AHD-H(1080p)カメラの映像信号増幅アンプ
(モニターもしくは録画機側へ1台接続します)
3C-2V時:最大400mまで延長可能
5C-2V(またはS-5C-FB)時:最大800mまで延長可能


(2台使用時 (5C-2V(またはS-5C-FB)時:1200mまで延長可能)



全体/詳細

SA-51078

(DC12C ACアダプター付属)

AHD(720p)+AHD-H(1080p)専用映像増幅器
周波数(2種)・明るさ調整可能


*BNCJ-1入力
*BNCJ-1出力
*DC12V電源
*電源ランプ
*連結ケーブル付
*映像入力:75Ω(0.8〜1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx1個
*消費電流:Max約180mA
*サイズ・・57(W)x49(H)x27/42(D)mm, 約73g
*使用温度範囲 : 0℃〜+55℃


注意:推奨使用ケーブル長は
3C-2V時:200〜400m
5C-2V(またはS-5C-FB)時:400〜800m
になります
(極端に短い距離では使用できません)


近距離はもちろん数十Km先からの誘導雷や映像ケーブルが長い
カメラ側やレコーダー側への誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を最小限に止める為の必需品です

(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

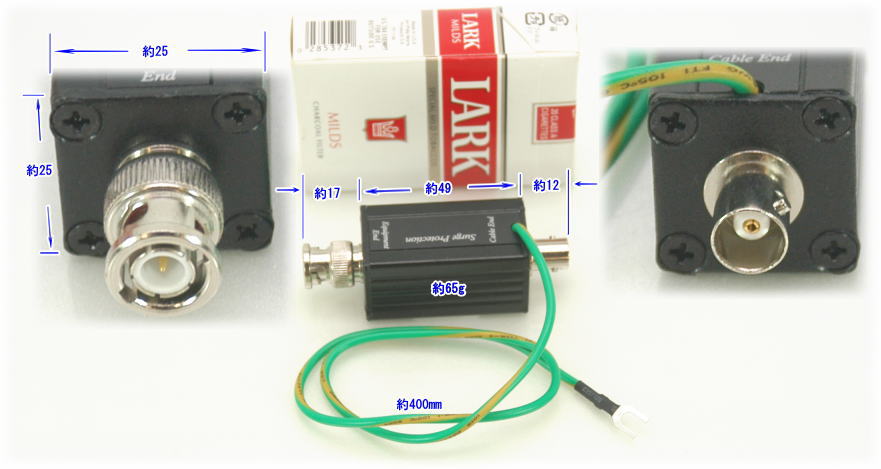

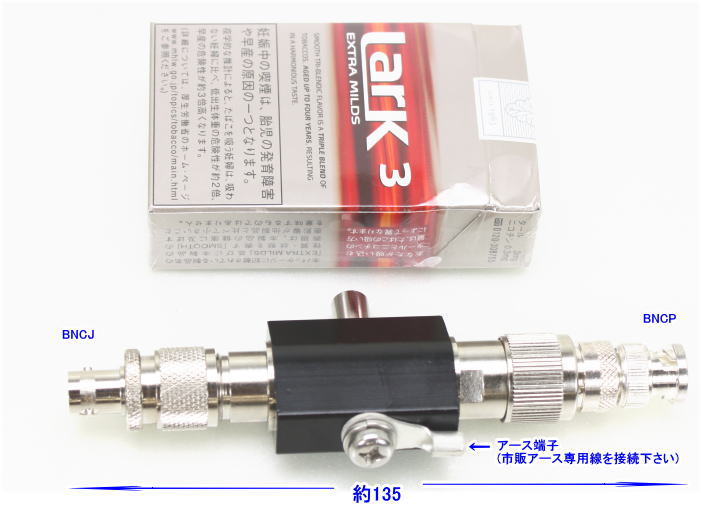

SA-49443サージアブソーバー

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します
*最大サージ電圧:Max4KV/100A/1ns(ナノセコンド)

*注意:ワンケーブル機やワンケーブルカメラのみへは使用出来ません
*注意:HD-SDIカメラは利用出来ません(HD-SDIは50780が利用可能です↓)
   雷ガード
3口トリプルタップ
コンセント式

(51251)




表裏面 接続例  接続例
SA-48736ケーブル延長器
/1個(48736)
*CVBS映像信号のみ接続可能
 (100mまで確認済・CAT−5E以上のLANコードをお使いください)
*注意・・送信側に1台,受信側に1台,(48736)が計2台必要です
*最大4台迄のカメラ映像を市販のカテゴリー5以上のLANケーブル1本(Max400m)で
延長し4台のカメラ映像をモニター可能
*映像線を4本引き回す手間が不要で長距離延長出来ます

*映像信号:75Ω入出力1Vp-p
*サイズ:138x66x28,約190g

SA49395PTZカメラ等のRS-485信号線にも使用可能です

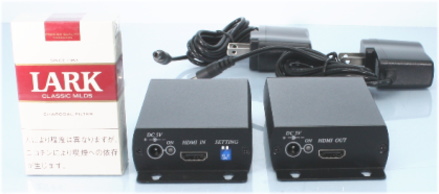

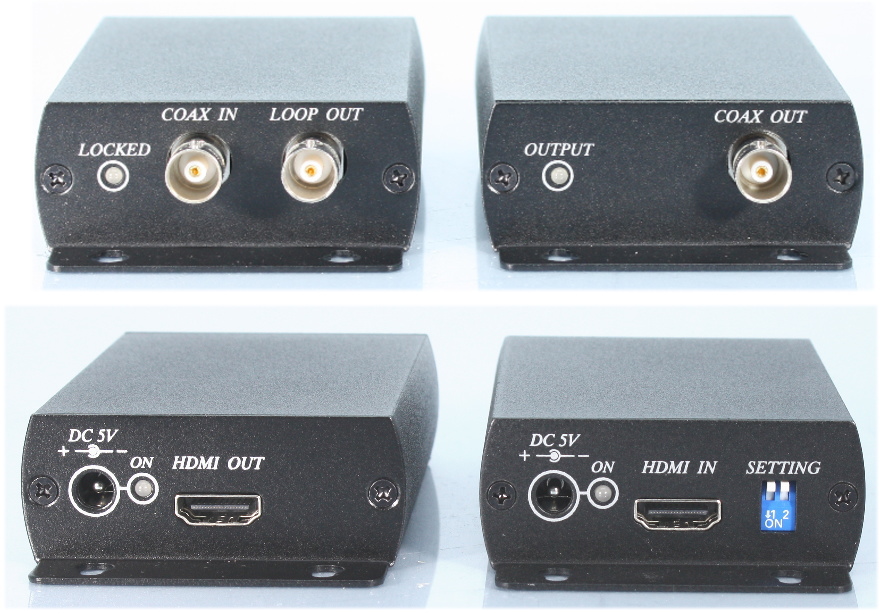

HDMIエクステンダー (HE01C)

表裏面 接続例  全体

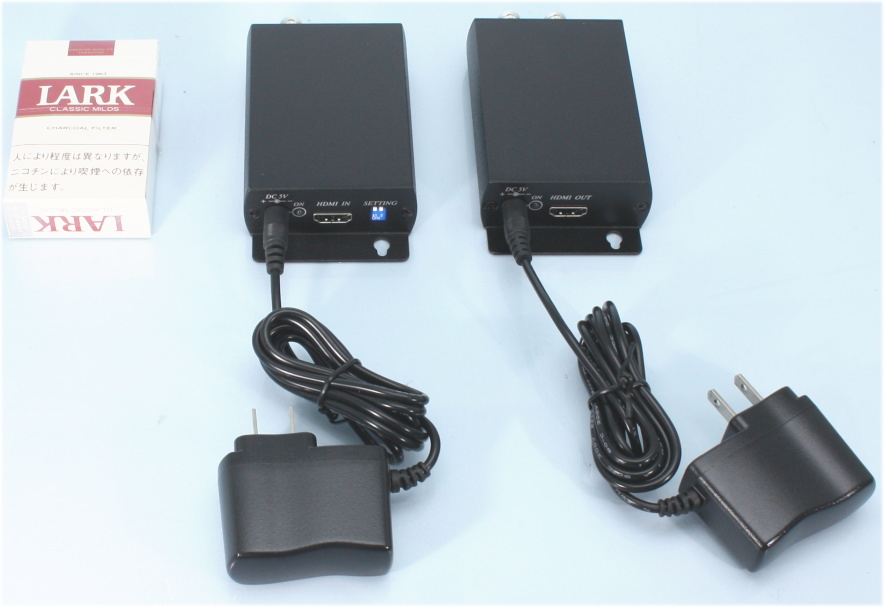

SA-51466

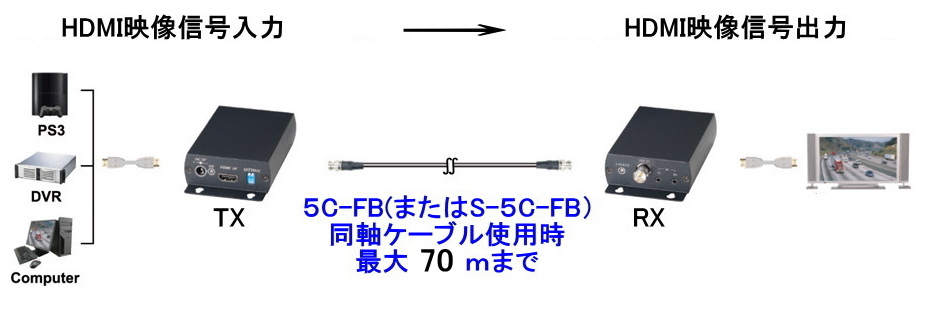

HDMIエクステンダー(HDMI延長器)
HDMI⇒同軸(70mまで)⇒HDMI TX+RXセット
(51466)
DVR等からのHDMI(480i、720i、720p、1080i、1080p)映像信号を
S-5C-FB同軸ケーブルで最大70mまで延長可能です
(S-5C-FB使用時:480i(最大300m) 、 720p60,1080i60(最大150m)
、1080p30,1080p60(最大70m))

(4Kは非対応)

*ACアダプター2個付
*市販のS-5C-FBまたは5C-FB同軸ケーブルにてHDMI信号を延長可能です

対応解像度(S-5C-FB使用時の最大ケーブル長)
・480i  (300m)
・720p@(50/59.94/60Hz) (150m)
・1080i@(50/59.94/60Hz) (150m)
・1080p@(23.98/24/29.97/30/50/59.94/60Hz) (70m)

対応HDMI音声
 LPCM 2CH / LPCM 7.1CH  (48KHz、16/20/24Bit)
*TX/RXは付属のACアダプター(DC5Vセンター+)をご使用下さい

*映像入力:HDMI(タイプA) x1

*映像出力:HDMI(タイプA) x1
*消費電力:TX側DC5V:約290mA/RX側DC5V約430mA
*サイズ約::W67x27x93mm突起部除く/1個約190gX2
**(51149)の後継機




消費電流Max300mA迄のカメラ(DC12V,センター+)の電源とCVBS映像信号
ワンケーブル化が可能
設置工事の簡略化と安定したカメラ電源供給が出来ます

映像/電源を3C2VでMax約300m/5C2VでMax約500m迄,使用可能
ワンケーブルカメラモジュール(48793専用)
SA-48792
*電源:DC12V,センター+でMax300mA迄のカラーNTSCカメラへ適合
*映像入出力:BNCP/BNCJ1Vp-p75Ω(コンポジット)
*1/4インチボルトと天井取り付け金具付
*動作温度:約-10〜+50℃(推奨:約0〜+40℃)
*重量:約240g
*サイズ:約60x28x86mm
*電源:DC12V.300mA以下

*注意・・ケーブル接続の際は
      必ず5ch電源ユニットの電源をOFFで行ってください

映像/電源を3C2VでMax約300m/5C2VでMax約500m使用可能
ワンケーブル電源5chユニット(48792専用)
SA-48793
*48792を5台迄使用可能
*カメラ映像入出力信号:1Vp-p,75Ω
(コンポジット)
*裏面映像端子:入力BNCJx5ch/出力BNCJx5ch

*動作温度:約0〜+40℃
*重量:約2Kg
*サイズ:約213x50x214mm
*電源:AC100V,約50W

*注意・・ケーブル接続の際は
      必ずこの電源ユニットの電源をOFFで行ってください
      必ず裏面スイッチはSHORT側でご使用下さい


ワンケーブルシステムセット
(VDS2100/VDS2200/ACアダプターの3点セット)
商品コード(46887)
x2セット以上/1set



カメラ側のVDSユニットとカメラ間の
DC2.1Фmmプラグ/プラグ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)
へはこのコードで供給出来ます
【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/音声,混合)で配線可能です(工事の簡略化)


カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/音声/電源を重条接続可能にした商品です。
(映像/音声/電源を混合し1本同軸線で送り、又映像/音声/電源を取り出します)
ビデオ信号(NTSC/PAL),オーディオ信号、DC12Vを同軸
ケーブル1本で最長500mまで伝送が可能です。
VDS2100(カメラ側)はCCDカメラにDC12V(Max0.5A)を供給し、
ビデオ、オーディオ信号を受け取り 同軸ケーブル1本にて送信します。

VDS2200(モニター側)はDC24Vの電力供給(Max1.0A)
 を受けAV機器(監視装置、VTR,TV等)に
 ビデオ、オーディオ信号を出力します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
 (BNCP-RCAJ変換コネクタは(46069)別売)

●カメラの電源プラグは通常の2.1Фmm使用可
注意:使用する映像ケーブルの3Cや5Cケーブルの芯線の直径は線メーカーで異なります
     出来るだけ芯線が太いケーブルをご使用下さい,芯線が細いと性能が劣化します


また、筐体の発熱が大きい場合(300mA以上等)は下記放熱板(49316)を取り付けられてください
●サイズ:50(W)×55(H)×20(D)mm(箱部)
本体拡大
【本機を使用する事により】
●CCDカメラを設置する場合、設置場所に電源(工事)を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
 容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
漏電の心配が無い、絶縁ACアダプター付きです
(尚,同機種にもともと付属のACアダプターは感電の危険性がありますので付属してません)
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい
同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)
DC電流負荷(+12V DC OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します
DC12Vカメラ消費負荷電流 200mA 300mA 500mA 800mA
RG-6/U 500m 400m 250m 150m
RG-59/U 300m 200m 130m 80m
5C-2V 500m 500m 500m 400m
3C-2V 270m 270m 240m 150m
Box取り付け例
長期間用VDS冷却ヒートシンク(49316)←クリック:VDS 1セットで49316が2個必要です




弊社
ワンケーブルユニット(46887)
併用取り付け参考例


台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい


(↑クリック拡大)

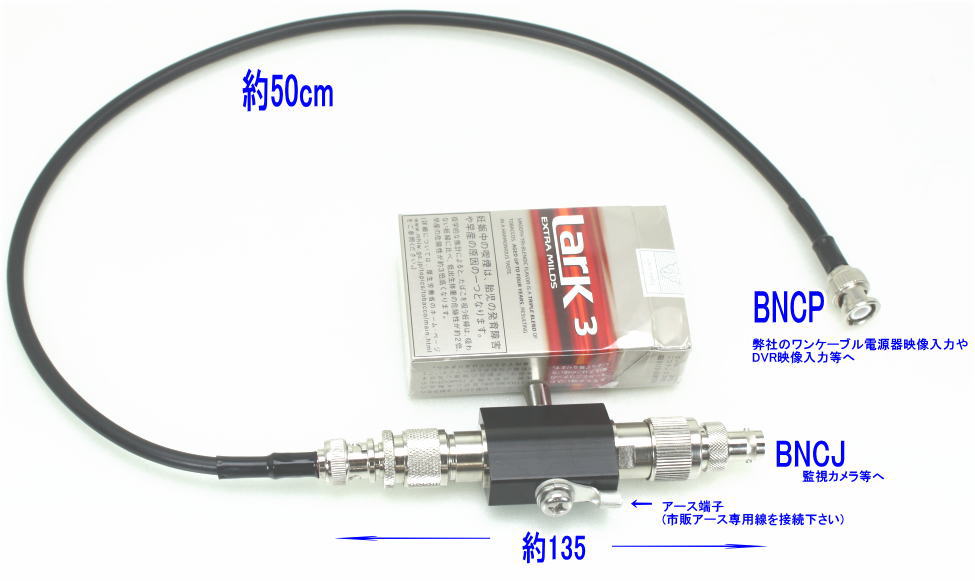

SPDサージプロテクター(避雷器)
SA-50780

  (50780)はワンケーブルカメラにも利用可能です
近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

 製品仕様
映像端子
映像入力:BNCP
映像出力:BNCJ
対応入出力信号
HD-SDI (最大帯域 2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 最大8KV
 本体寸法
重量
 約75(w) x25(H)x25(L)mm
 重量約70g(本体)

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧:Max8KV/1ns
(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地)
【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP







台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい


(↑クリック拡大)
SPDサージプロテクター(避雷器)
SA-50780

近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

 製品仕様
映像端子
映像入力:BNCP
映像出力:BNCJ
対応入出力信号
HD-SDI (最大帯域 2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 最大8KV
 本体寸法
重量
 約75(w) x25(H)x25(L)mm
 重量約70g(本体)

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧:Max8KV/1ns
(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地)
【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP







映像信号変換機



AHD,TVI,CVI(1080p,720p)
映像信号を

VGA(D-Sub15Pin)、
HDMI、
CVBS

映像信号出力変換器

(1入力3出力 ⇔ 2入力切替2出力 切り替え可能)
VGA・HDMI・CVBS 同時3出力可
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます


詳細 接続例


TVI,AHD,CVI映像信号(720p,1080p)
↓
VGA・HDMI・CVBS(or AHD)変換器

SA-51628(51628)


(付属品:DC12V ACアダプター)



 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p/1080i),CVI(1080p/1080i)CVBS(アナログ))
お手持ちのPC液晶モニターやHDMI入力液晶テレビ
へ接続することにより
より、鮮明な画像を映し出すことが出来ます

■4モード
 ・1入力3出力モード
  AHD,TVI,CVI,CVBSカメラ映像@ x1 → VGA(D-Sun15Pin) + HDMI + CVBSA(アナログ)
                        (同時3出力)
 ・1入力3出力モード
  AHD,TVI,CVI,CVBSカメラ映像@ x1 → VGA(D-Sun15Pin) + HDMI + AHDA(ループ出力)
                        (同時3出力)

 ・2入力(切替) 2出力モード(異なる2つのAHD,TVI,CVI,CVBSカメラを入力・切り替え出力可能です)
  AHD,TVI,CVI,CVBSカメラ映像@ or A(切替) → VGA出力(D-Sun15Pin) + HDMI出力

 ・PIPモード(2つの入力映像をPIP表示します)  HDMI/VGA同時出力
  AHD,TVI,CVI,CVBSカメラ映像@ x2 → PIP映像 (VGA(D-Sun15Pin) + HDMI)

動作モードLEDランプ付き
*出力解像度切り替えボタン:HDMIとVGA出力解像度は同一になります
 (480p , 576p , 720@50 or 60 (1280x720) ,
1080i50 or 60 , 1080p50 or 60(1920x1080)
, 1080i50 or 60(1920x1080)
現在の入出力解像度が一定時間、画面左上に表示されます

(内容)
*VGA変換器本体
 映像入力:  AHD,TVI,CVI (720p、1080p),CVBS 映像信号 75Ω(1Vp-p)

 映像出力:VGA(D-sub15Pin) x1個
        HDMI x1個
       CVBS(もしくは、AHDスルー出力)75Ω(1Vp-p) RCAJ x1個

 出力解像度 (480p , 576p , 720@50 or 60 (1280x720) , 1080i50 or 60 , 1080p50 or 60(1920x1080)

※VGA,HDMI,コンポジット 同時3出力

**UTC機能は使用出来ません

*ACアダプター(DC12V・500mA)付属
*消費電流:DC12V,約350mA,2.5Фmmセンター+
*サイズ約:88(W)x130(D)x30(H)mm , 約275g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい



映像信号変換機



AHD,TVI,CVI(1080p,720p)
コンポジット映像信号を

VGA(D-Sub15Pin)、
HDMI、CVBS

映像信号出力への変換器

(1入力→1出力 3信号切り替え出力可能)
注意:3信号同時出力は出来ません

お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます



詳細 接続例

SA-51607


(付属品:DC12V ACアダプター)



 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p),CVI(1080p)CVBS(アナログ))
VGAやHDMIやCVBS(BNCJ)出力をモニターへ出力します
 またループアウト端子(BNCJ)でお手持ちのDVRへ接続します


(出力解像度)60Hz
HDMI:1280x720,1920x1080
CVBS: NTSC
VGA:1280x720,1920x1080


**UTC機能は使用出来ません
**ワンケーブルカメラは使用出来ません

*ACアダプター(DC12V)付属
*消費電流:DC12V,約190mA,2.5Фmmセンター+
*サイズ約:88(W)x130(D)x30(H)mm , 約270g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい



映像信号変換機



AHD,TVI,CVI(8M(4K),5M,4M,3M,1080p,720p),CVBS(アナログ)

HDMI映像信号出力変換器

(1入力1出力・ループアウト付)
お手持ちのPCのディスプレイやHDMI付TV液晶モニターでモニター出来ます

詳細 接続例


TVI,AHD,CVI映像信号(8M,5M,4M,3M,1080p,720p),CVBSアナログ
 HDMI出力 映像信号変換器

SA-51410(51410)


(付属品:DC5V ACアダプター・BNCコード)


 【特長】
AHD,TVI,CVI,CVBSカメラの映像信号
AHD (8M,5M,4M,3M,1080p,720p)
TVI (8M,5M,4M,3M,1080p720p)
CVI (4M,1080p)
CVBS(アナログ)
HDMIへ変換します

お手持ちのPC液晶モニターやHDMI入力液晶テレビ
へ接続することにより
より、鮮明な画像を映し出すことが出来ます
ループ接続:本機を複数台ループ接続して複数のモニターへ接続可能です

■入力解像度表示LEDランプ付き
現在入力中の映像信号の解像度が点灯表示します
(内容)
*HDMI変換器本体
 映像入力:AHD,TVI,CVI (8M,5M,4M,3M,1080p,720p)CVBSアナログ 映像信号 75Ω(1Vp-p)
  映像出力:HDMI x1個
       BNC(スルー出力/コントロール信号も通します)75Ω(1Vp-p) x1個

 出力解像度:HDMI (1920x1080)
**UTC機能が利用可能です
*ACアダプター(DC5V)付属
*消費電流:DC5V・約500mA
*サイズ約:70(W)x95(D)x25(H)mm , 約180g

注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい


両端BNCP

RG58(BNC付同軸線)
  BNCP-0.5m-BNCP
(51427)

  BNCP-1m-BNCP
(51428)


  BNCP-2m-BNCP
(51429)

  BNCP-3m-BNCP
(51430)




表裏面 接続例  全体
SA-48737ケーブル延長器(RS485対応)
TX+RXセット
*ACアダプター2個付
*市販のカテゴリー5以上のLANケーブルで
カラーCVBS映像信号+RS485信号を約1000m迄
/白黒映像信号+RS485信号を映像約2000m迄延長可能です
TX(送信機)側に3段階ゲインスイッチ
/RX(受信機)側に伝送距離調整スイッチ付
*アラームセンサー信号及び弊社の
パンチルトカメラのコントロール信号RS485を伝送可能
*カメラ側はカメラ用の電源が別途必要
*ノイズフイルタ内蔵でノイズにより影響されにくい設計
*TX /RXは付属のACアダプターをご使用下さい

*映像信号:75Ω入出力1Vp-p
*消費電力:DC12V/約40mA
*サイズ:109x77x28,約190g/1個

SA49395PTZカメラ等のRS-485信号線にも使用可能です

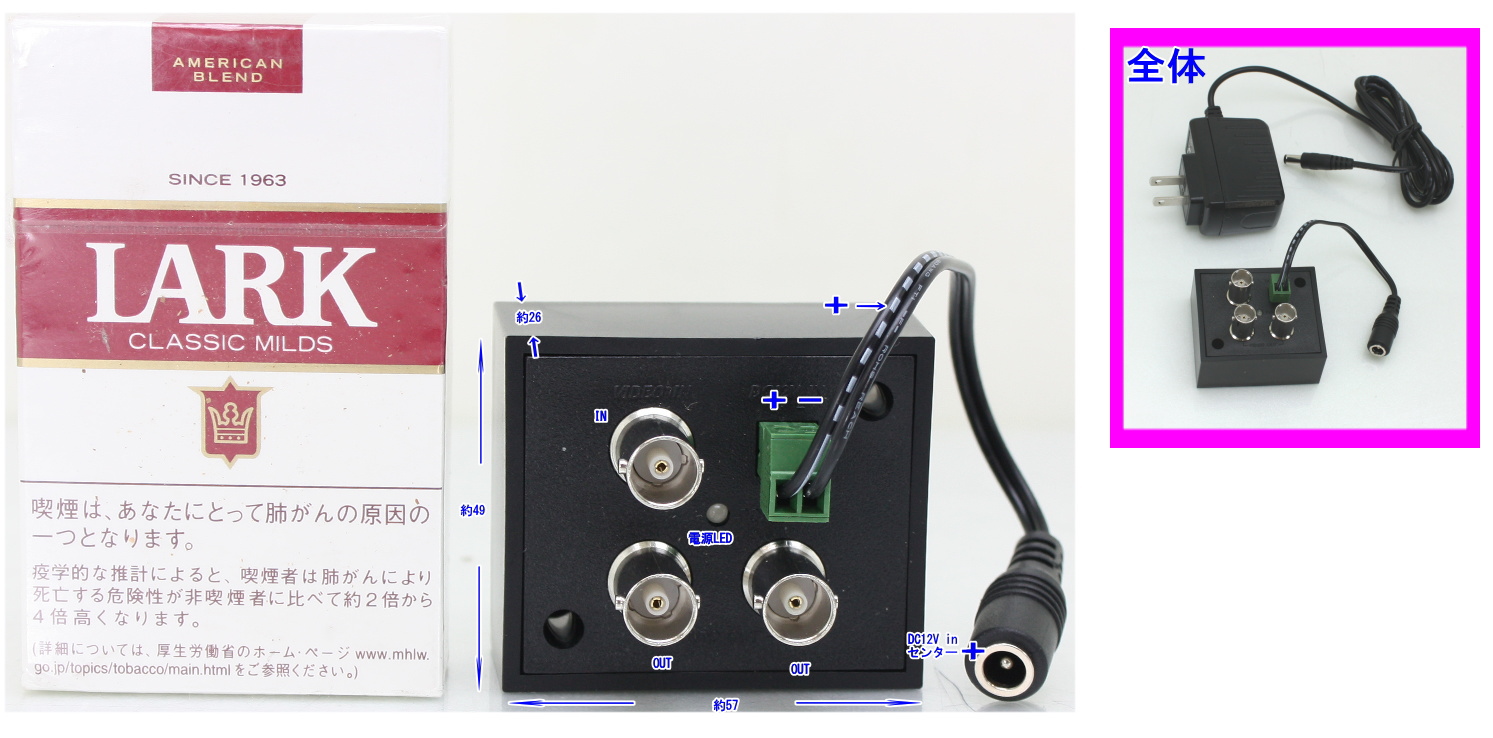

 映像分配機

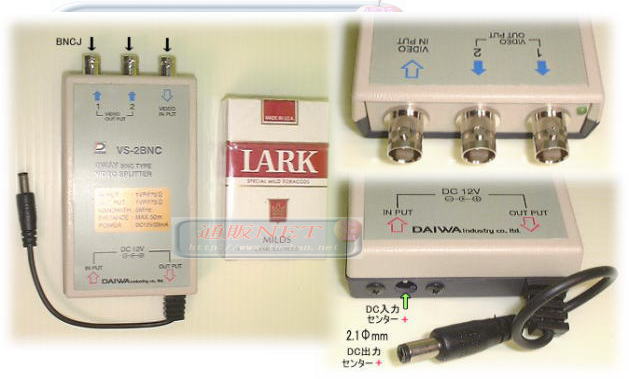

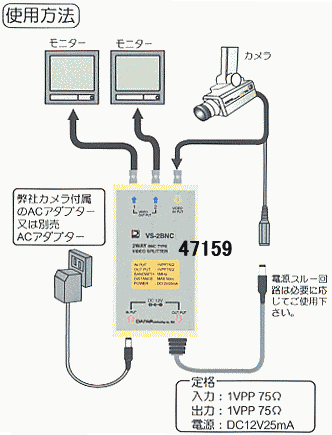

映像信号2分配機

全体/詳細

CVBS+TVI+AHD+AHD-H(1080p)対応
*BNCJ-1入力
*BNCJ-2出力
*DC12V電源
*電源ランプ

SA-50838
(DC12C ACアダプター付属)





*映像入力: 75Ω(0.8〜1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx2個
*消費電流:約110mA
*サイズ・・57(W)x49(H)x27/42(D)mm, 約63g
*使用温度範囲 : 0℃〜+55℃



※UTC信号は通信できません

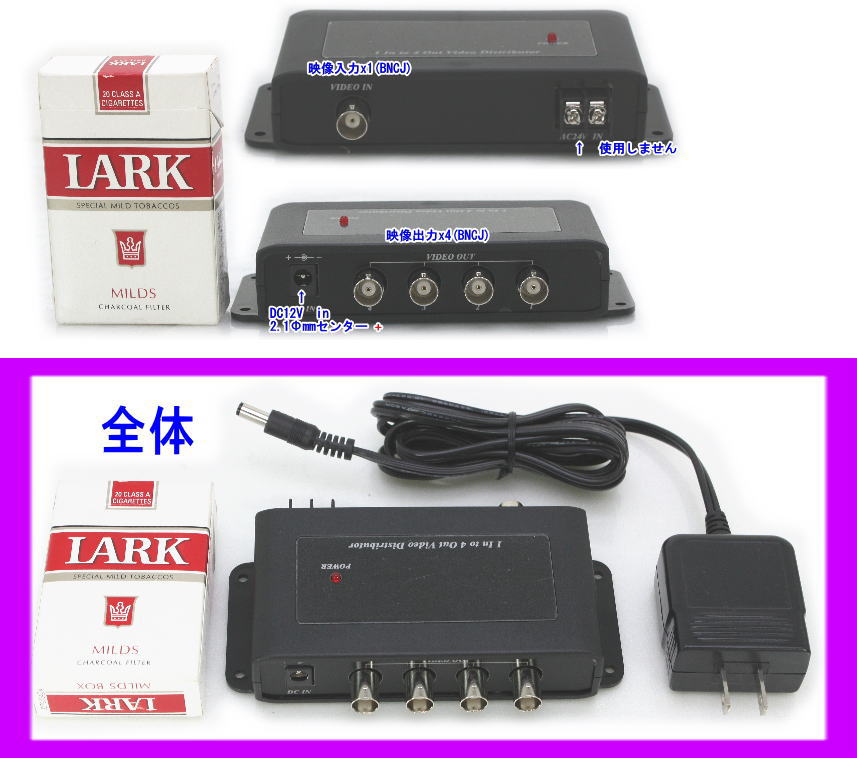

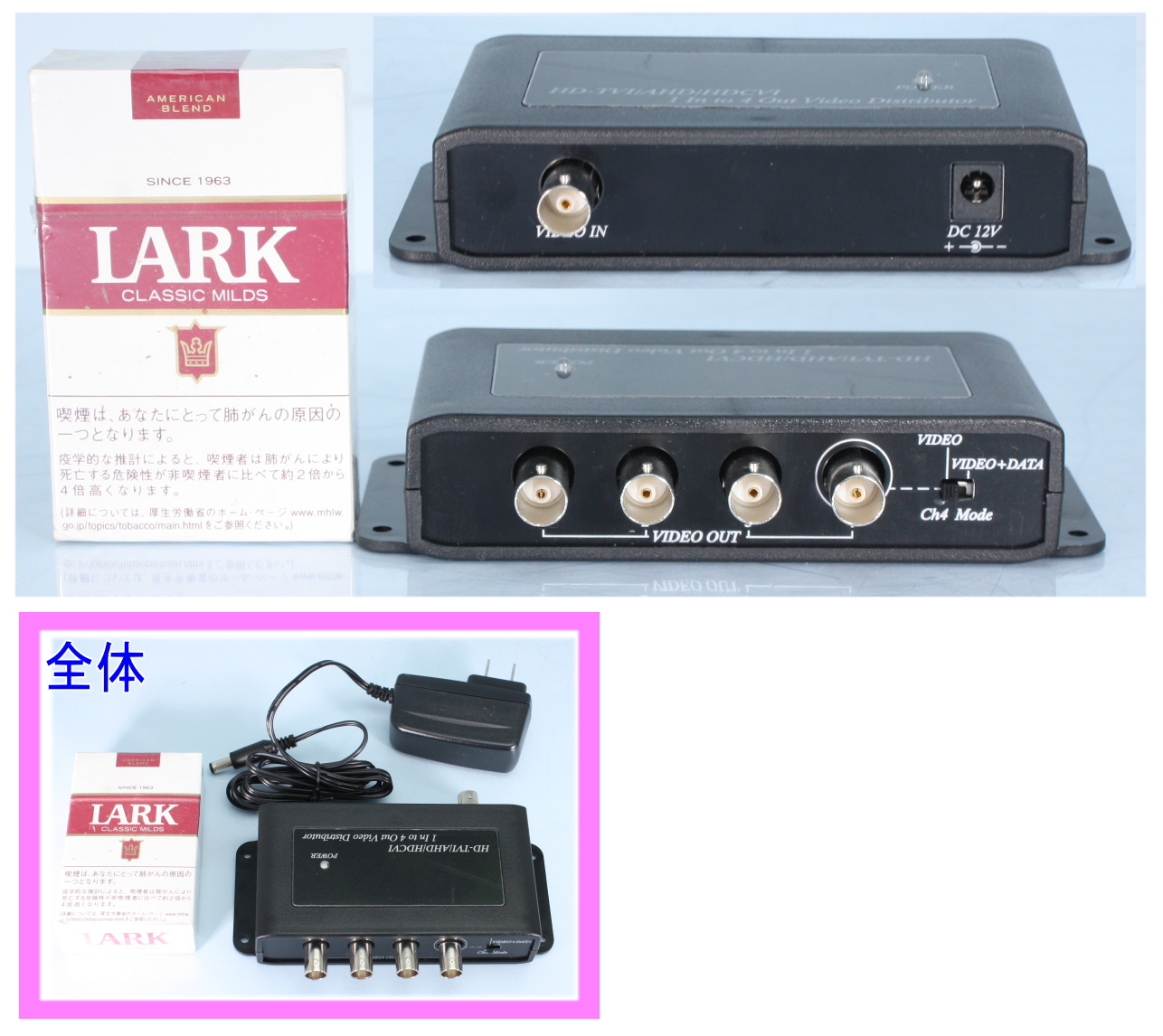

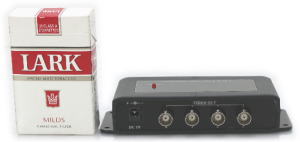

映像信号4分配器

拡大
CVBS+AHD(720p)+AHD-H(1080p) +UTC信号対応
SA-51054(51054)
(*DC12V専用ACアダプター付属)

1台のカメラ映像信号を4分配可能です
CH4のみはUTC信号スルー対応 (UTC対応カメラ〜対応DVRのUTC操作が可能です)

*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx4個
(5C2V同軸使用時延長m)
*1080p:(入力側:最大約200mまで/出力側最大約100mまで
*720p:(入力側:最大約400mまで/出力側最大約100mまで
*消費電流:約50mA
*サイズ・・138(W)x30(H)x86(D)mm, 約120g
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)

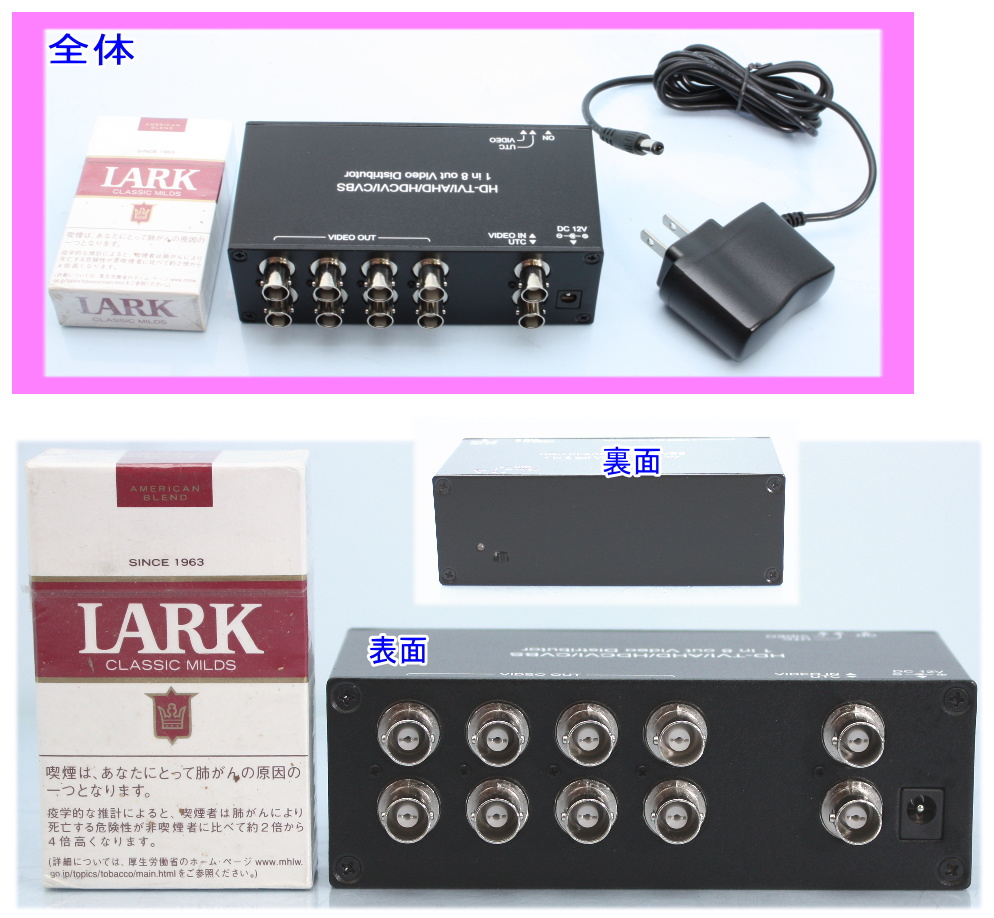

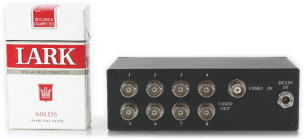

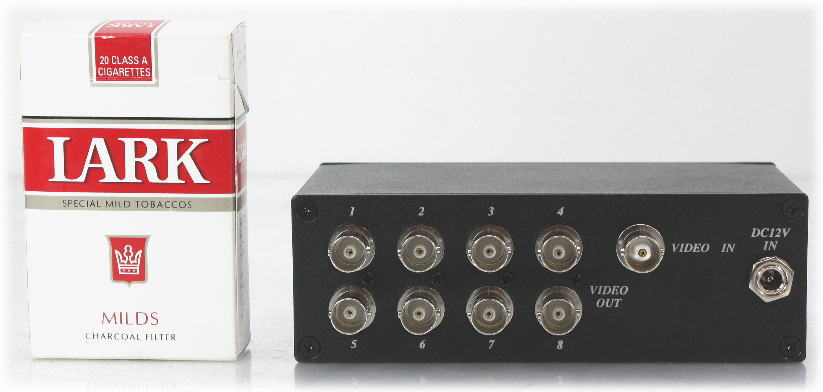

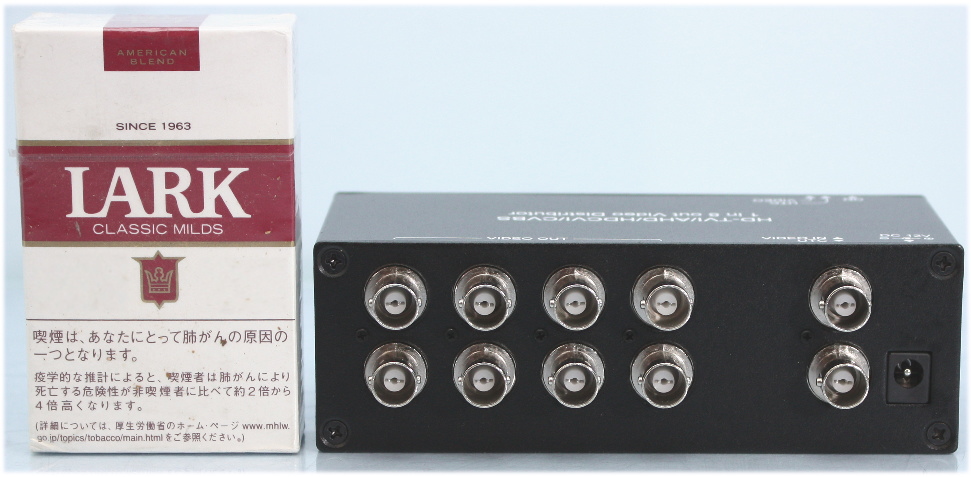

映像信号8分配器

拡大詳細
映像分配機
CVBS+AHD+AHD-H(1080p)(UTC対応)+TVI対応
SA-51204
(51204)


(*DC12V専用ACアダプター付属)

1台のカメラで8台迄のモニターが使用可能
*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx8個
*AHD-H時のUTCコントロール信号対応(1端子のみ)
*消費電流:約100mA
*サイズ・・133(W)x44(H)x75(D)mm, 約450g(金属ケース)
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)

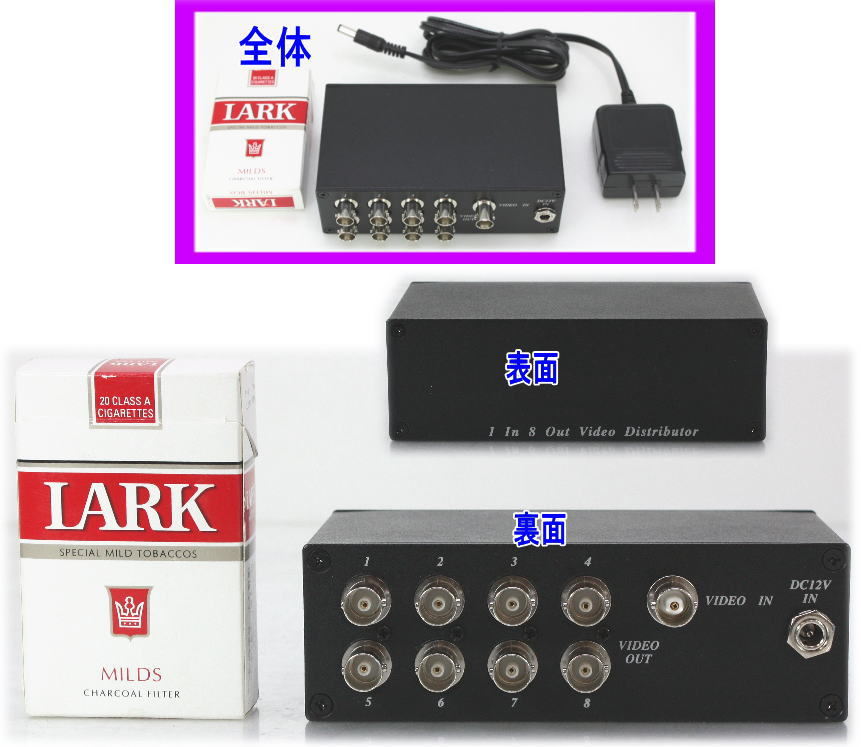

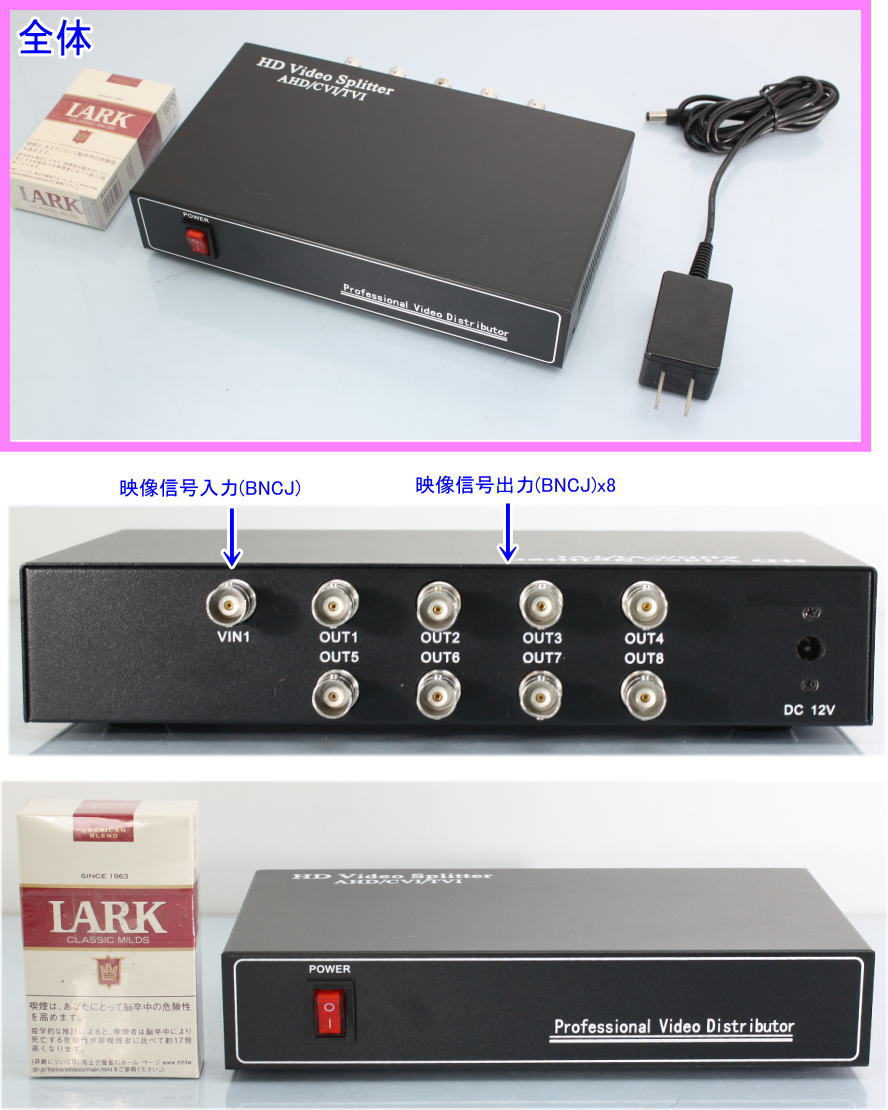

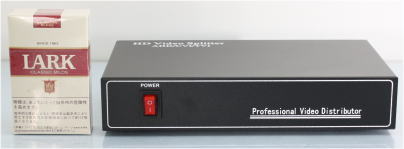

映像信号8分配器

詳細拡大
CVBS+AHD(720p)+AHD-H(1080p) +AHD(5MP)信号対応
SA-51653
(51653)

(*DC12V専用ACアダプター付属)

1台のカメラ映像信号を8分配可能です
*映像入力: 75Ω(1Vp-p) BNCJx1個
(CVBS/AHD(2MP+5MP)/TVI/CVI)
*映像出力: 75Ω(1Vp-p) BNCJx8個
(出力信号:3C2V/S5CFV同軸使用時延長Max)
*1080p:(入力側:最大約200mまで/出力側最大約200m/300mまで

*消費電流:約130mA
*サイズ・・210(W)x40(H)x120(D)mm, 約500g
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)

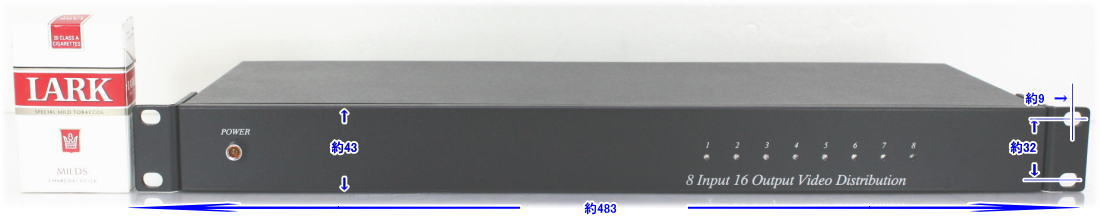

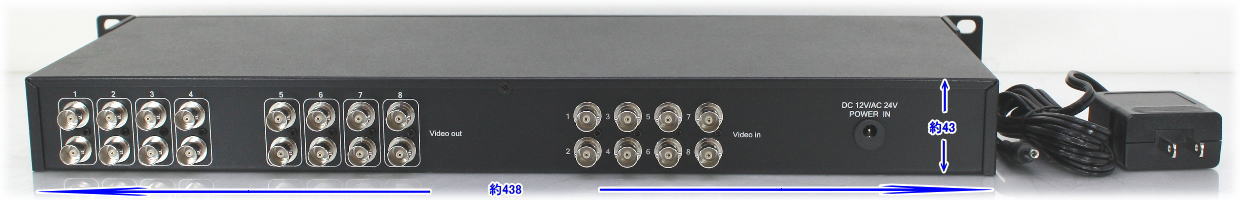

映像分配機

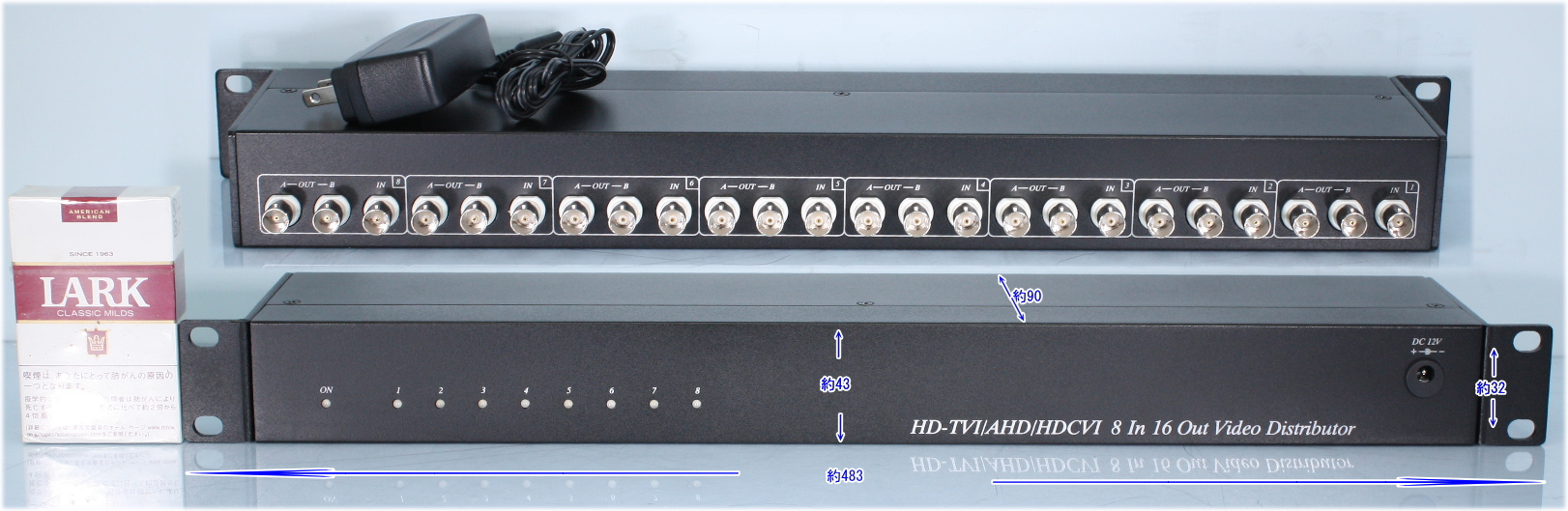

映像信号8ch入力⇒16ch出力
(4ch入力時は⇒8ch出力)



表面裏面
CVBS+AHD+AHD-H(1080p)対応

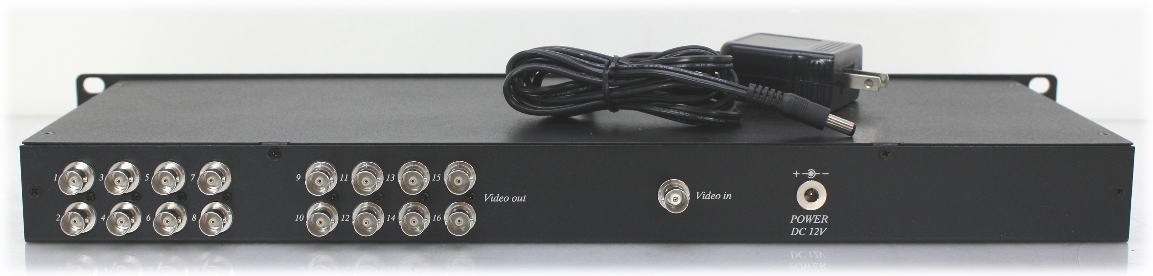

新SA-51055
*映像入力: 75Ω(0.8〜1.2Vp-p) BNCJx8ch
*映像出力: 75Ω(1Vp-p) BNCJx16ch
*DC12V,ACアダプター付き,約230mA
*サイズ・・482(W)x44(H)x170(D)mm, 約1.3Kg

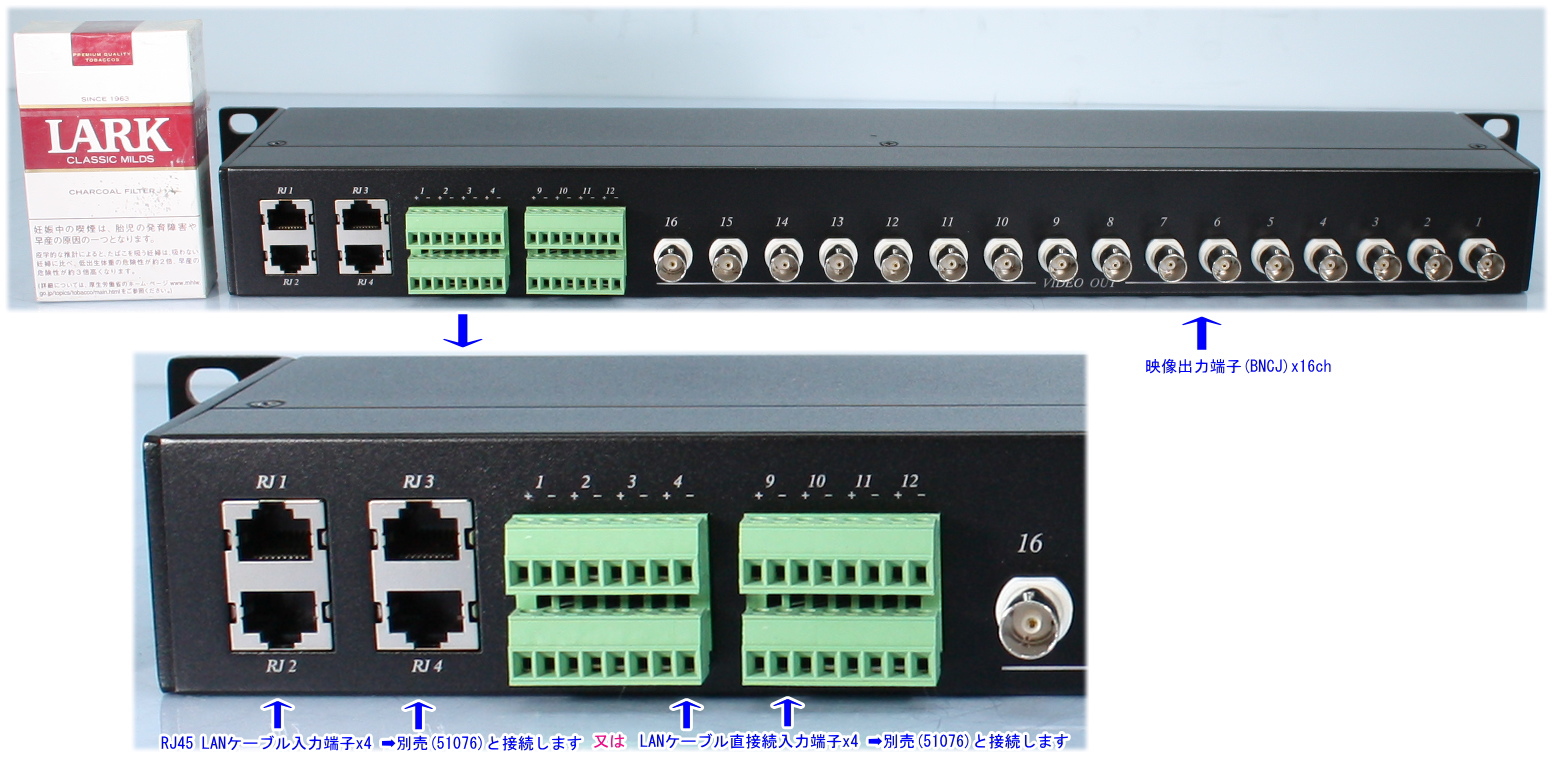

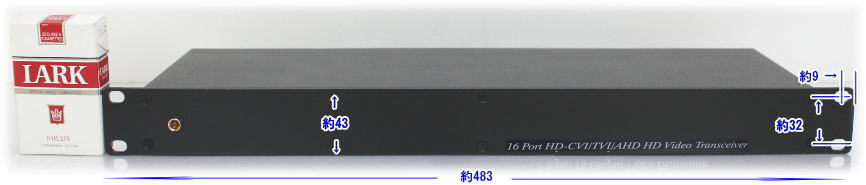

映像信号
16ch入力(LAN線)16ch出力(BNC)


裏面 接続例
CVBS+AHD+AHD-H(1080p)対応
SA-51077
****(51076)と併用して利用します
*映像入力: (51076)LANケーブルで接続75Ω(0.8〜1.2Vp-p) 16ch
 CAT5以上ケーブル使用(RJ45コネクター接続、もしくは8芯線接続)
*映像出力: 75Ω(1Vp-p) BNCJx16ch?別売16chDVR等の映像入力へ
*サイズ・・482(W)x44(H)x170(D)mm (1U) , 約1.3Kg







AHD又はCVBS(アナログコンポジット)信号カメラ用




 AHD(720p)100万画素やAHD-H(1080p)200万画素カメラに下記ワンケーブルユニット(51166)が利用可能です

全体  詳細 接続例

AHD-H(2.0)・AHD(1.0)対応 ワンケーブルシステムセット
(VDS6200-RU/VDS6200-LU/ACアダプターの3点セット)
商品コード(51166)
カメラ側のVDSユニットとカメラ間のDC2.1Фmmプラグ/プラグ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)はこのコードで供給出来ます

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)
DC電流負荷(+12V DC OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します
DC12Vカメラ最大負荷電流 S-5C-FB 5C-2V 3C-2V
100m 1.5A 1.5A 1.5A
200m 1.5A 1.5A 1.3A
300m 1.5A 1.5A 0.8A
400m 1.5A(1500mA) 1.4A(1400mA) -
500m 1.5A 1.0A -
600m 1.3A 0.9A -
700m 1.1A - -
800m 1.0A - -
【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/,混合)で配線可能です(工事の簡略化)


カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/電源を重条接続可能にした商品です。
(映像/電源を混合し1本同軸線で送り、又映像/電源を取り出します)

AHD-H(2.0 1080p)またはAHD(1.0 720p)ビデオ信号(NTSC/PAL)、DC12Vを同軸
ケーブル1本で最長800mまで伝送が可能です。

 S-5C-FB時:最大800m(1.0A) 、最大500m(1.5A)
 5C-2V時:最大600m(0.9A) 、最大300m(1.5A)
 3C-2V時:最大300m(0.8A) 、最大100m(1.5A)


●VDS6200-RU(カメラ側)はCCDカメラにDC12V(Max1.5A)を供給し、
ビデオ信号を受け取り 同軸ケーブル1本にて送信します。

●VDS6200-LU(モニター側)はDC48Vの電力供給(専用ACアダプター)
 を受けAV機器(監視装置、VTR,TV等)に
 ビデオ信号を出力します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
 (BNCP-RCAJ変換コネクタは(46069)別売)

●カメラの電源プラグは通常の2.1Фmm使用可
注意:使用する映像ケーブルの3Cや5Cケーブルの
   芯線の直径は線メーカーで異なります
   出来るだけ芯線が太いケーブルをご使用下さい
   ,芯線が細いと性能が劣化します
   線種・距離・最大電流につきましては下の表をご参照ください

●VDS6200-RU サイズ:76(W)×50(H)×25(D)mm(箱部)
●VDS6200-LU サイズ:84(W)×50(H)×25(D)mm(箱部)
【本機を使用する事により】
●カメラを設置する場合、設置場所に電源(工事)を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
 容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
漏電の心配が無い、絶縁ACアダプター付きです
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい
●RU-LUユニット間の電源+映像重畳同軸ケーブルには47Vの電圧がかかりますので
 本製品以外は絶対に接続しないで下さい


台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい


(↑クリック拡大)

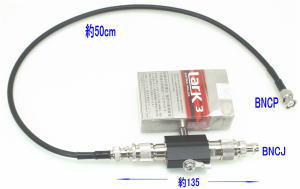

SPDサージプロテクター(避雷器)
SA-50780

近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

 製品仕様
映像端子
映像入力:BNCP
映像出力:BNCJ
対応入出力信号
HD-SDI (最大帯域 2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 最大8KV
 本体寸法
重量
 約75(w) x25(H)x25(L)mm
 重量約70g(本体)

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧:Max8KV/1ns
(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地)
【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP






220/130万画素 TVI,AHD,CVI(1080p,720p)カメラやCVBSアナログカメラに
下記ワンケーブルユニット(51411)が利用可能です

ケーブル1本で伝送が可能です。
現行の1本の同軸線へもう一台カメラを増設出来ます

詳細 接続例

2台のカメラ映像+電源+UTC信号をケーブル1本で伝送します
TVI・AHD・CVI(1080p/720p)、CVBS(アナログ)対応
2CHワンケーブルシステムセット

(VDS6500A-RU/VDS6500A-LU/専用ACアダプターの3点セット)
商品コード(51411)

カメラ側のVDS(VDS6500A-RU)ユニットとカメラ間のDC2.1Фmmプラグ/プラグ
1mコードが2本付属してますので
カメラの電源(DC12Vセンター+)はこのコードまたは端子台より供給出来ます


同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)
DC電流負荷(+12V DC OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します
DC12Vカメラ
2カメラ合計最大負荷電流
5C-2V
100m 3.5A
200m 3.0A
300m 2.2A
※DC12V電源1端子あたり最大2.5Aまで
【特長】
2台のカメラとモニター間の同軸ケーブルが
1本(電源x2/映像x2/UTC信号x2 ,混合)で配線可能です(工事の簡略化)


カメラとモニターやDVR,テレビなどとの接続に
配線ケーブル1本で2つの映像/電源/
UTC信号を重条接続可能にした商品です。
(映像(2台)/電源(最大DC12V3.5A)/UTC信号(2台) を混合し
1本同軸線で送り、又映像/電源を取り出します)
(
UTS信号:弊社DVR(UTC対応)で弊社UTC対応電動カメラをコントロール出来ます)


<対応信号>
HD-TVI (1080p/720p)
AHD (1080p/720p)
HD-CVI (1080p/720p)
CVBSアナログコンポジット映像信号(NTSC/PAL)



 5C-2V(S5CFB推奨)時:最大300m(合計2.2Aまで) 、最大100m(合計3.5Aまで)
(3C2Vは利用出来ません)

●VDS6500A-RU(カメラ側)は2台のカメラにDC12V(Max3.5A)を供給し、
ビデオ信号を受け取り 同軸ケーブル1本にて送信します。
(DC12V電源出力:DC2.1mmプラグx2、または +−ネジ端子台 x2)

●VDS6500A-LU(モニター側)はDC48Vの電力供給(専用ACアダプター)
 を受けAV機器(DVR録画機、TV等)に ビデオ信号を出力します。
 (DVRからのUTC信号をそれぞれのカメラへスルー出力可能)

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
 (BNCP-RCAJ変換コネクタは(46069)別売)

●カメラの電源プラグは通常の2.1Фmm使用可
注意:使用する映像ケーブルの
   芯線の直径は線メーカーで異なります
   出来るだけ芯線が太いケーブルをご使用下さい
   ,芯線が細いと性能が劣化します
   線種・距離・最大電流につきましては下の表をご参照ください

●VDS6500A-RU サイズ:100(W)×75(H)×25(D)mm(箱部)
●VDS6500A-LU サイズ:100(W)×75(H)×25(D)mm(箱部)

【本機を使用する事により】
●カメラを設置する場合、設置場所に電源(工事)を設ける必要がありません
●途中の配線がカメラ2台に対して一本の同軸ケーブルのみの為、配線工事が
 容易になります。カメラ(1台→2台)増設の際にケーブル通線工事不要
●工事費用の削減、システムの簡略化が図れます。
●DC12V電源(合計最大3.5A)が供給できるので、安価なDC駆動のカメラをご使用になれます。
漏電の心配が無い、絶縁ACアダプター付きです
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box(市販ウオールBox)内へ収納下さい
●RU-LUユニット間の電源+映像重畳同軸ケーブルには47Vの電圧がかかりますので
 本製品以外は絶対に接続しないで下さい

注;HD-SDIや3G-SDI、5M(1920p)、4M(1440p)、3M等のAHD,TVI信号には対応しておりません

台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい


(↑クリック拡大)
SPDサージプロテクター(避雷器)
SA-50780

近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

 製品仕様
映像端子
映像入力:BNCP
映像出力:BNCJ
対応入出力信号
HD-SDI (最大帯域 2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 最大8KV
 本体寸法
重量
 約75(w) x25(H)x25(L)mm
 重量約70g(本体)

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧:Max8KV/1ns
(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地)
【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP





 拡大

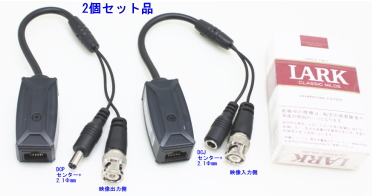

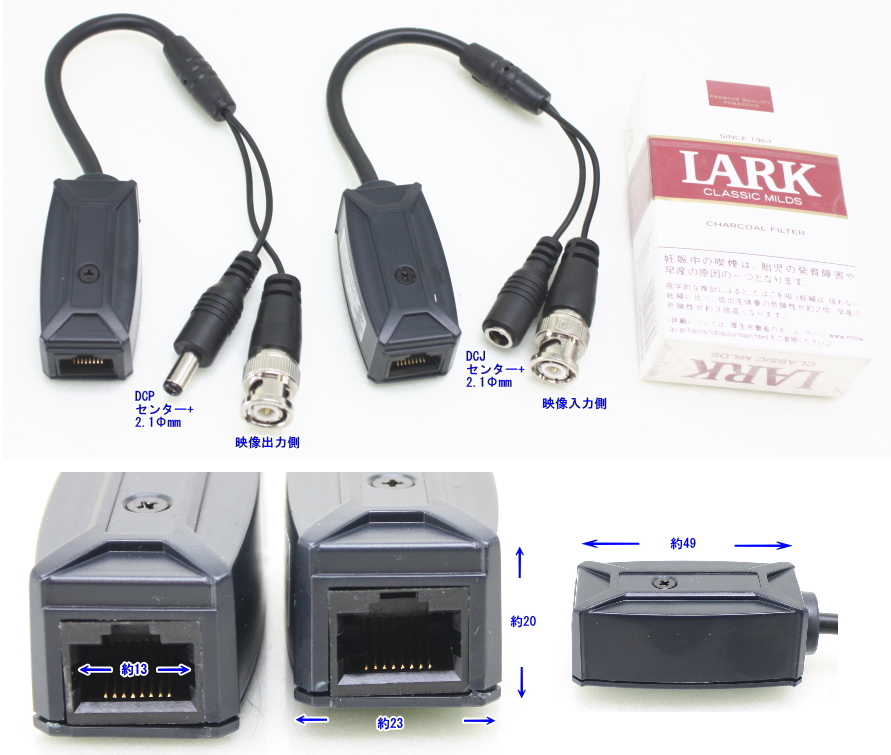

SA-50549ケーブル延長器
(映像/電源)⇔LANケーブル


 *CVBS/AHD(720p)/AHD-H(1080p)映像信号接続可能
 (100mまで確認済・CAT−5E以上のLANコードをお使いください)

1組の映像信号と電源(DC12V/24V)を
1本のLANケーブル(4ペア/8芯)に変換し
簡単に延長ができます

※注意・・・一般のLANの信号とは異なりますで
 絶対にPCやハブなどのネットワーク機器に
 接続しないでください (機器が破損します)

・映像信号:1V p-p,75 Ohms
・映像信号のみの最大延長距離:Max300M
・CAT5E以上(24AWGツイストペアケーブル)
 のLANケーブルを推奨(4ペア/8芯 使用)
・サイズ:約50x25x21mm

ピンアサイン
1:電源マイナス
2:電源プラス
3:電源マイナス
4:電源プラス
5:電源マイナス
6:電源プラス
7:映像
8:映像
電圧降下/距離の目安
LANケーブルAWG24単線8芯使用時(電源線は4芯3ペア使用)
50M (12V) 100M (12V) 50M (24V) 100M (24V)
50mA 11.8V 11.6V 23.8V 23.6V
100mA 11.5V 11.2V 23.5V 23.3V
150mA 11.3V 10.9V 23.3V 22.9V
200mA 11.2V 10.6V 23.1V 22.5V
250mA 11.0V 10.2V 22.9V 22.2V
300mA 10.8V 9.9V 22.7V 21.9V
400mA 10.4V - 22.3V 21.2V
500mA 9.8V - 21.9V 20.5V

*2018.1.19〜ピンアサイン変更(電源線2ペア→3ペア使用へ変更)





AHD,TVI,CVI,CVBS(アナログ)信号の同軸ケーブルに発生するグラウンドループを遮断します
モニターや録画機の直前に接続します
(電源不要、パッシブタイプ)

※注意:HD-SDI,ワンケーブルカメラには使用できません

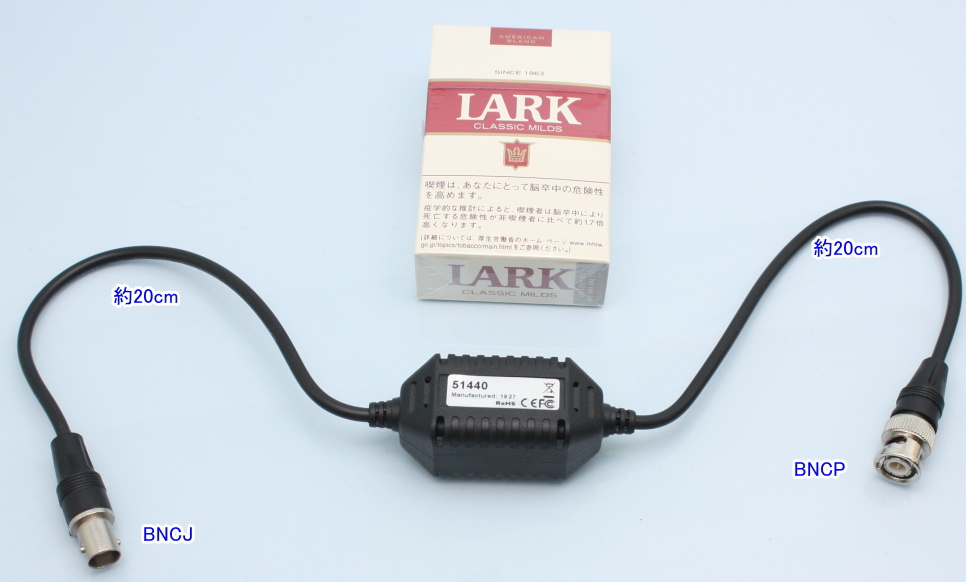

SA-51440 グランドループアイソレーター
AHD,TVI,CVI,CVBS(5M/4M/1080p/720p/アナログ)対応


通過周波数:25Hz〜50MHz(0〜3dB)
接続ケーブル:75Ω同軸ケーブル 5C-FB推奨
コネクター形状:BNCP - BNCJ
グランド絶縁:90dB以上(50Hz以上)
絶縁電圧:AC500V/DC600V
絶縁抵抗:1MΩ以上
同相信号除去比:60dB以上
動作温度:0〜55度 (結露しない環境)
サイズ:73(W)x26.5(H)x28(D)mm ケーブル200mm
重量:約85g

GL001HDP

本製品使用時の最大ケーブル長は200mまでです
(映像信号は約3〜4割減衰します)

*注意:ワンケーブル機やワンケーブルカメラのみへは使用出来ません
*注意:HD-SDIカメラは利用出来ません







(↑クリック詳細拡大)
AHD-H(1080p)UTC対応カメラ専用 UTCコントローラー
SA-51004

商品コード(51004)

弊社UTC対応カメラの映像線の途中へ接続し
カメラOSDメニューを遠隔操作可能です
AHD-Hモード時、CVBSモード時 両対応
AHD-Hモード⇔CVBSモード を切り替え操作も可能)



 対応カメラ
50944/50982/50961/50960/50983/50926/50936/50937/50944/51212
 CVBS(アナログ)のみ動作・・51081/51096/51094
 CVBS+AHD動作・・51097

 製品仕様
映像端子
映像入出力端子:BNCP-BNCJ
対応入出力信号
AHD-H、UTCコントロール対応カメラ
電源  単4 x 2本
 本体寸法
重量
 約55(w) x15(H)x120(L)mm
 重量約100g(本体)

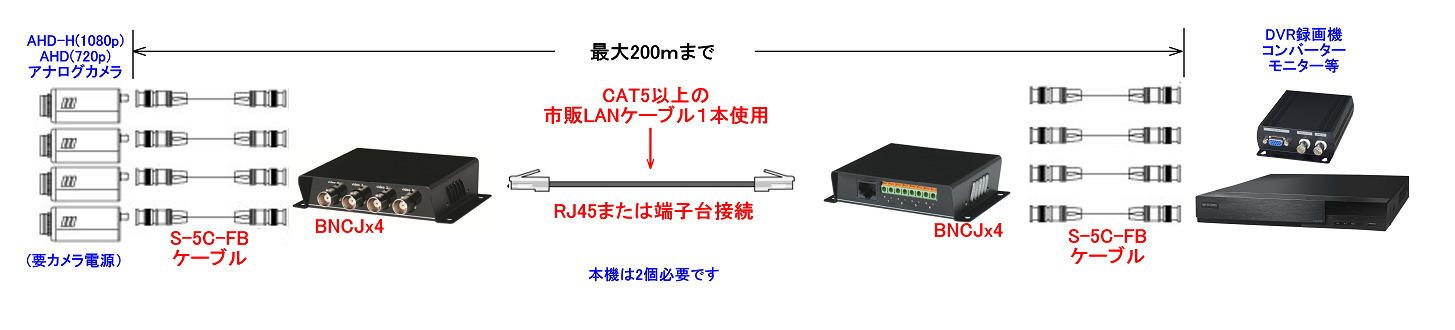

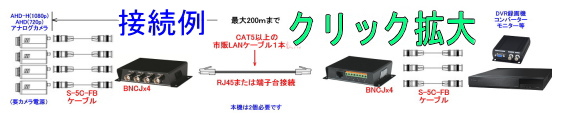

 *Max計約200m先の4台のカメラ映像信号CVBS+AHD+AHD-H(1080p)
1本のLANケーブル(CAT5以上)
で延長、接続出来ます

*注意・・送信側に1台,受信側に1台,(51076)が計2台必要です(もしくは51077と併用)


表裏面 接続例

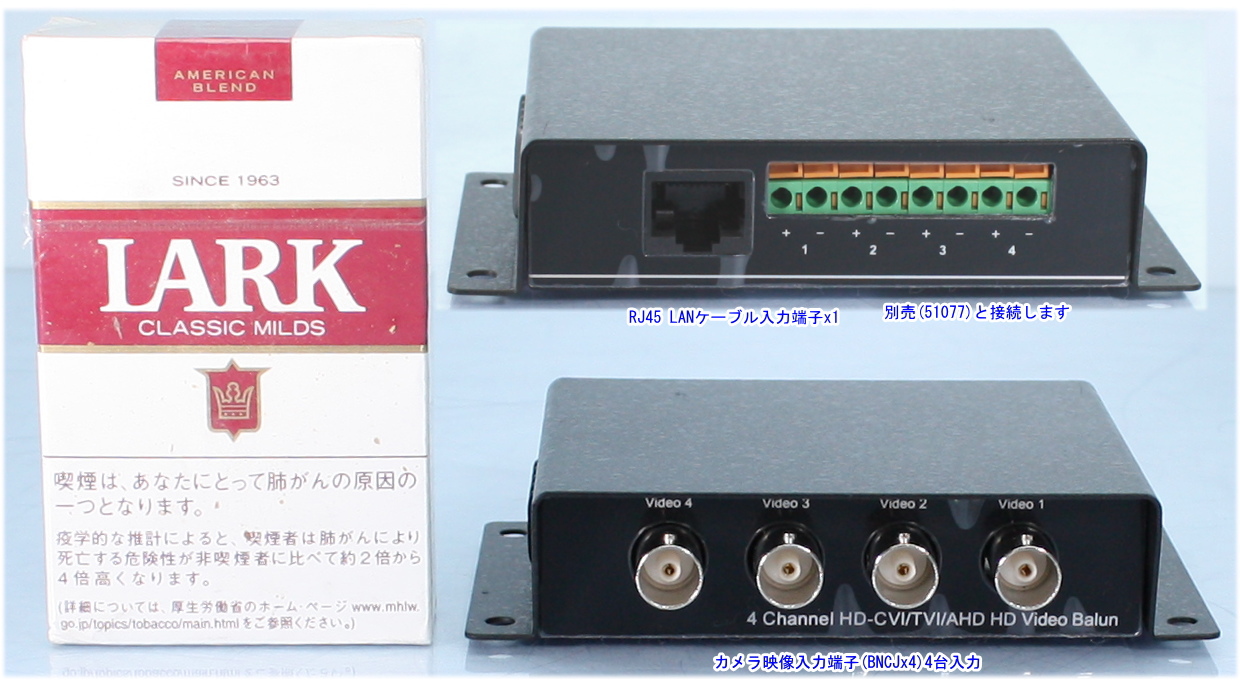

SA-51076ケーブル延長器
*映像信号CVBS,AHD(720p,1080p),TVI(1080p),CVI(1080p)を接続可能
 (最大200mまで・CAT−5E以上のLANコードをお使いください)
*最大4台迄のカメラ映像を市販のカテゴリー5以上のLANケーブル1本で
延長し4台のカメラ映像をモニター可能(総距離 Max200mまで)
*映像線を4本引き回す手間が不要で長距離延長出来ます
 CAT5以上ケーブル使用(RJ45コネクター接続、もしくは8芯線接続)

*映像信号:75Ω入出力1Vp-p
*サイズ:138x66x28,約190g

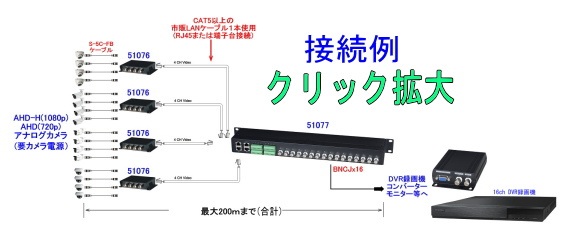

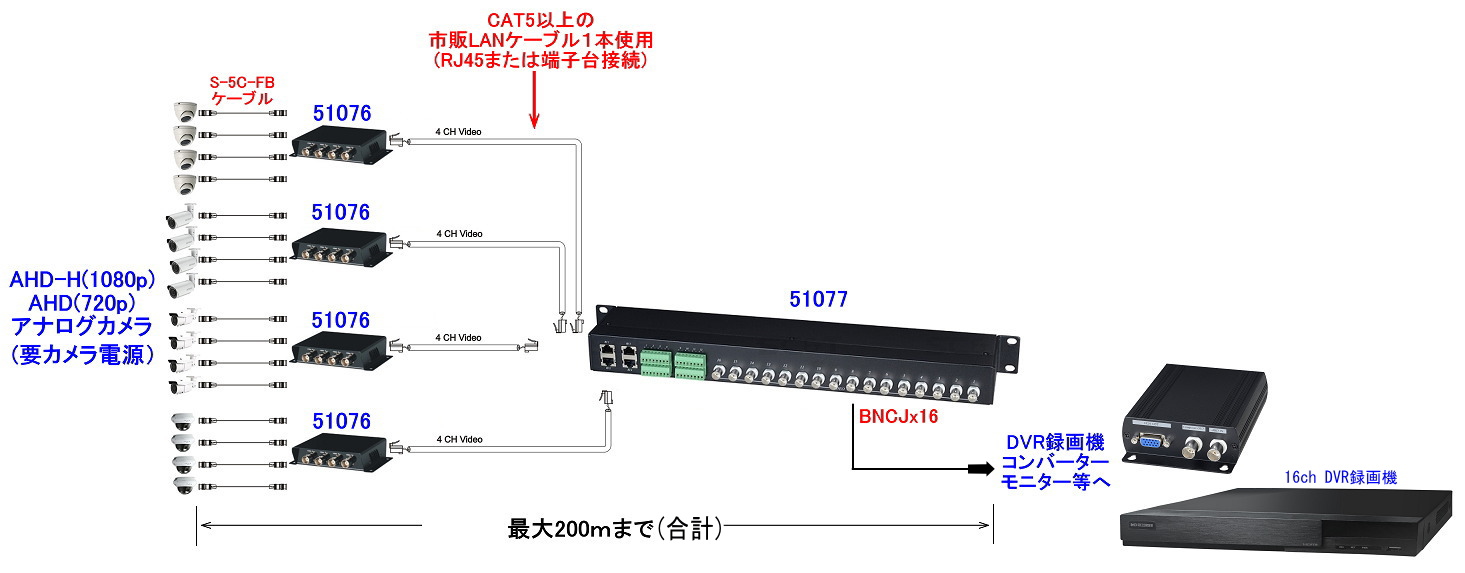

   *Max計約200m先のMax16台のカメラ映像信号CVBS,AHD(720p,1080p),TVI(1080p),CVI(1080p)
4本のLANケーブル(CAT5以上)
で下記(51077)へ集合接続して別売16chDVR録画機等へ接続出来ます

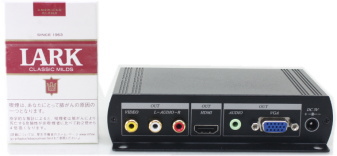

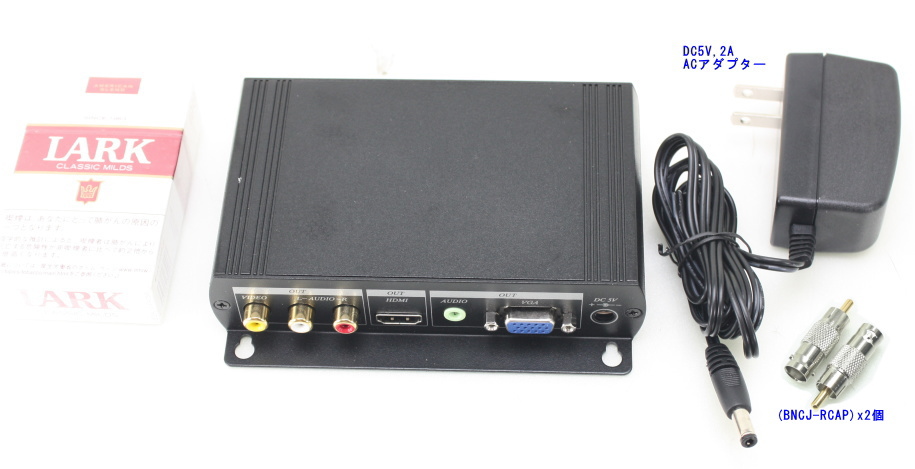

映像信号変換機



AHD,TVI,CVI(1080p,720p)
コンポジット映像信号を

VGA(D-Sub15Pin)、
HDMI、CVBS

映像信号出力への変換器

(1入力→1出力 3信号切り替え出力可能)
注意:3信号同時出力は出来ません

お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます



詳細 接続例

SA-51607


(付属品:DC12V ACアダプター)



 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p),CVI(1080p)CVBS(アナログ))
VGAやHDMIやCVBS(BNCJ)出力をモニターへ出力します
 またループアウト端子(BNCJ)でお手持ちのDVRへ接続します


(出力解像度)60Hz
HDMI:1280x720,1920x1080
CVBS: NTSC
VGA:1280x720,1920x1080


**UTC機能は使用出来ません
**ワンケーブルカメラは使用出来ません

*ACアダプター(DC12V)付属
*消費電流:DC12V,約190mA,2.5Фmmセンター+
*サイズ約:88(W)x130(D)x30(H)mm , 約270g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい





HD-SDIカメラ専用↓

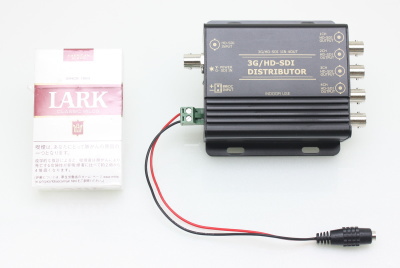

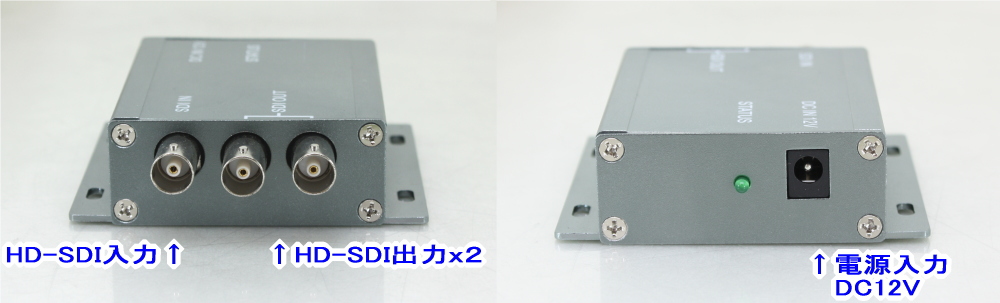

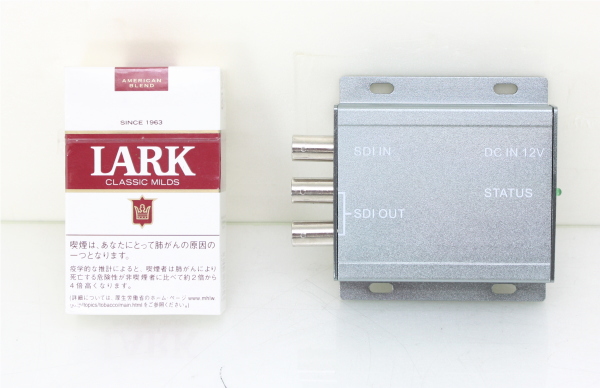

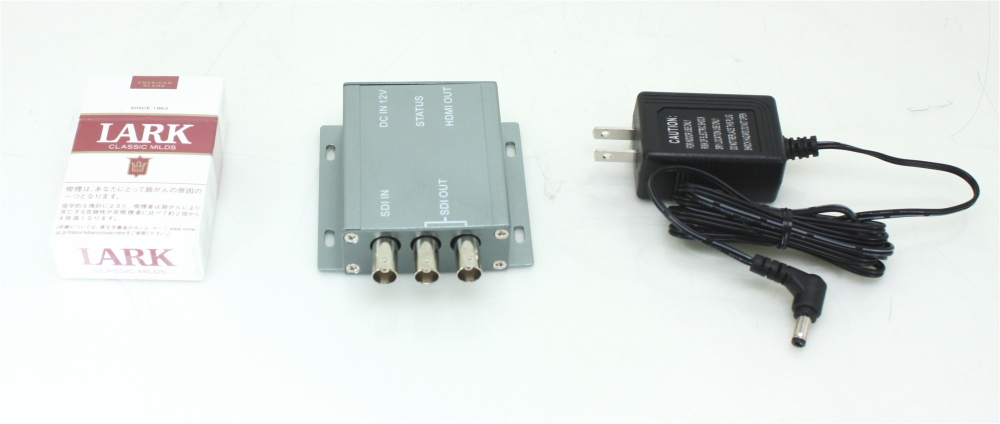

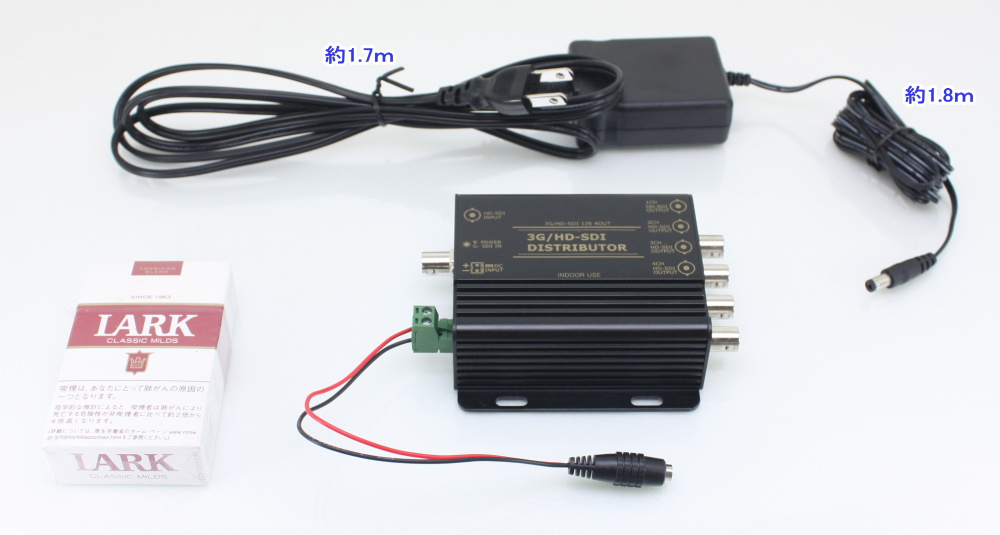

 HD-SDI(3G-SDI対応) 2分配器 リピーター

 詳細 全体
HD-SDI → HD-SDIx2
2分配器リピーター
SA-50503

商品コード(50503)


 製品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
映像出力 HD-SDIx2 (BNC)
(SMPTE-292M/296M)
最大帯域1.485Gbps

入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
映像入力ランプ
 あり(STATUSランプ)
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約80(w) x25(H)x83(L)mm
 重量約125g(本体)
 電源  DC12V/150mmA、 センター+

接続例:
カメラ - 本器映像入力  最大150m
本器映像出力 - DVR間  最大150m
(弊社S-5C-FB使用時)

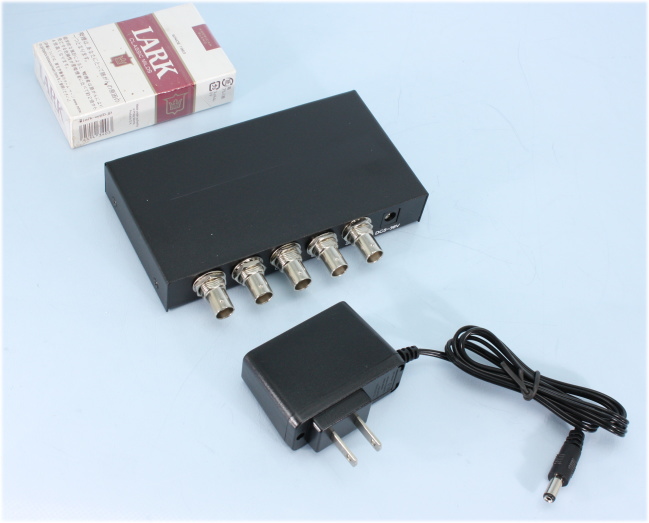

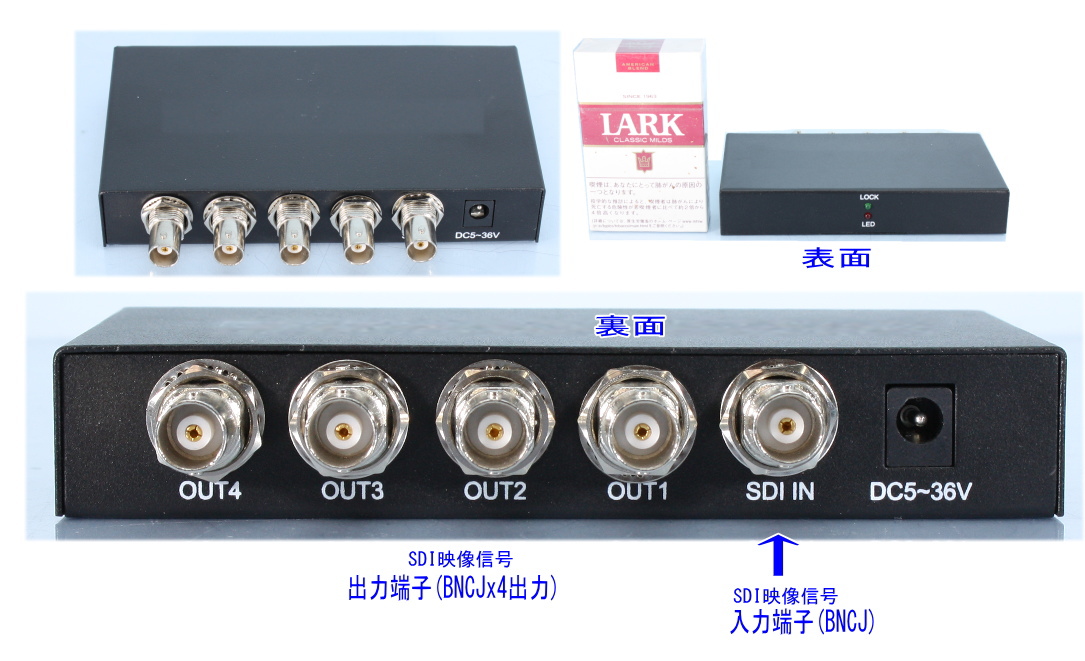

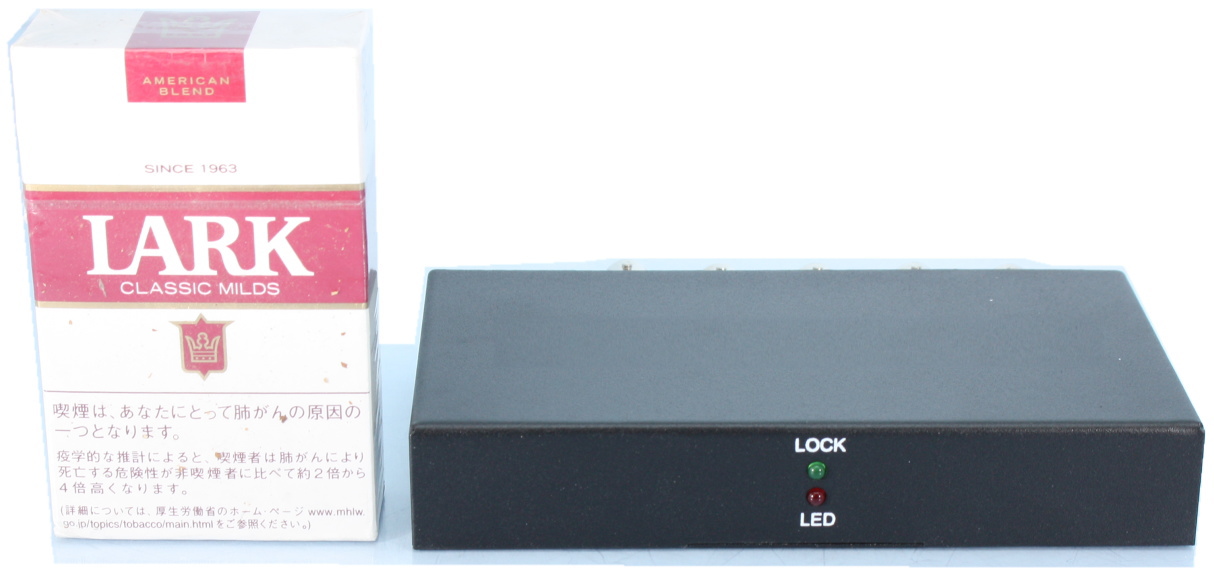

   HD-SDI(3G-SDI対応) 4分配器

 詳細 全体
HD-SDI → HD-SDIx4
4分配器リピーター
SA-51197
 (内容)
本体 x1
ACアダプター x1
 製品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-259/292M/296M/424M)
最大帯域2.97Gbps
映像出力 HD-SDIx4 (BNC)
(SMPTE-259/292M/296M/424M)

入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
映像入力ランプ
 あり(電源ランプ/STATUSランプ)
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約135(w) x23(H)x75(L)mm
 重量約300g(本体)
 電源  DC5V/70mmA、 センター+

接続例(HD-SDIの場合):
カメラ - 本器映像入力  最大150m
本器映像出力 - DVR間  最大150m
(弊社S-5C-FB使用時)
3G-SDIの場合は最大100mまでとなります

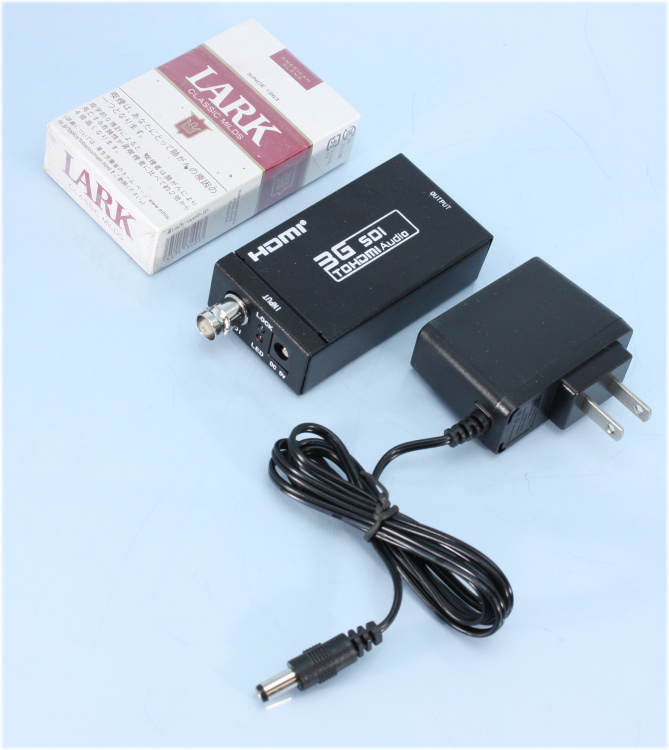

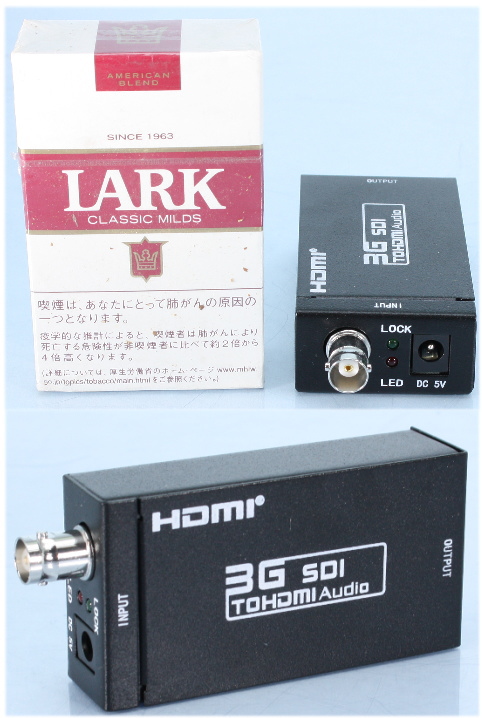

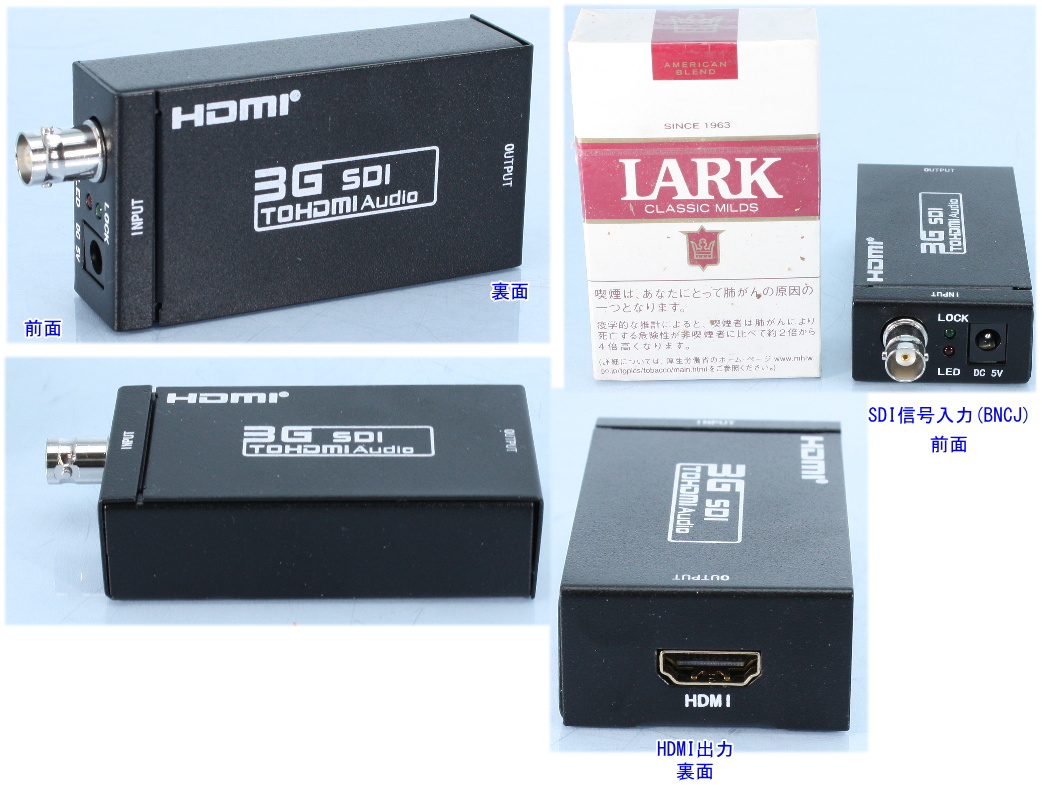

HD-SDI(3G-SDI対応) → HDMI 映像信号変換機

 詳細 全体
HD-SDI → HDMIx1
映像信号変換機
SA-51198


 製品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-259/292M/296M/424M)
最大帯域2.97Gbps
映像出力 HDMI x1
入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
映像入力ランプ
 あり(STATUSランプ)
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約43(w) x24(H)x83(L)mm
  重量約100g(本体)
電源  DC5V/150mmA、 センター+

注意:1920x1080-30pのHD-SDI映像信号を入力の場合は、モニターが
 1920x1080-30p入力に対応しているモニターが必要になります
 (出力信号は入力信号の解像度・フレーム数と同じになります)

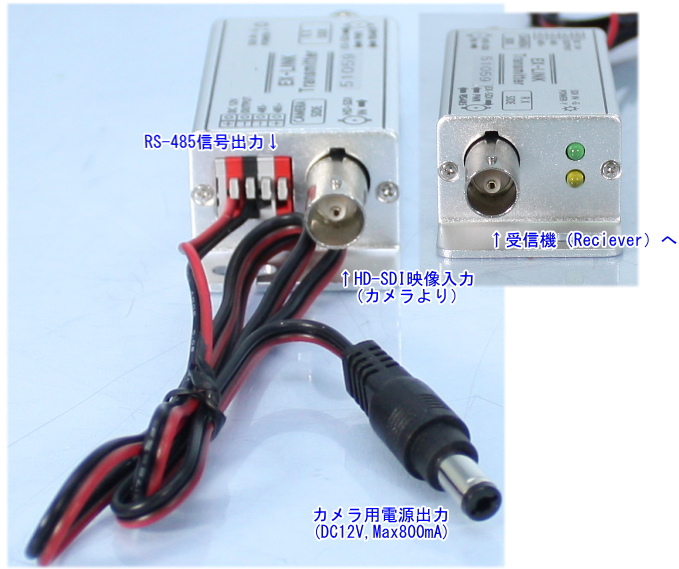

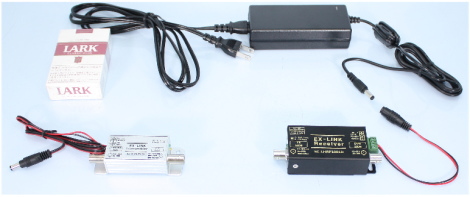

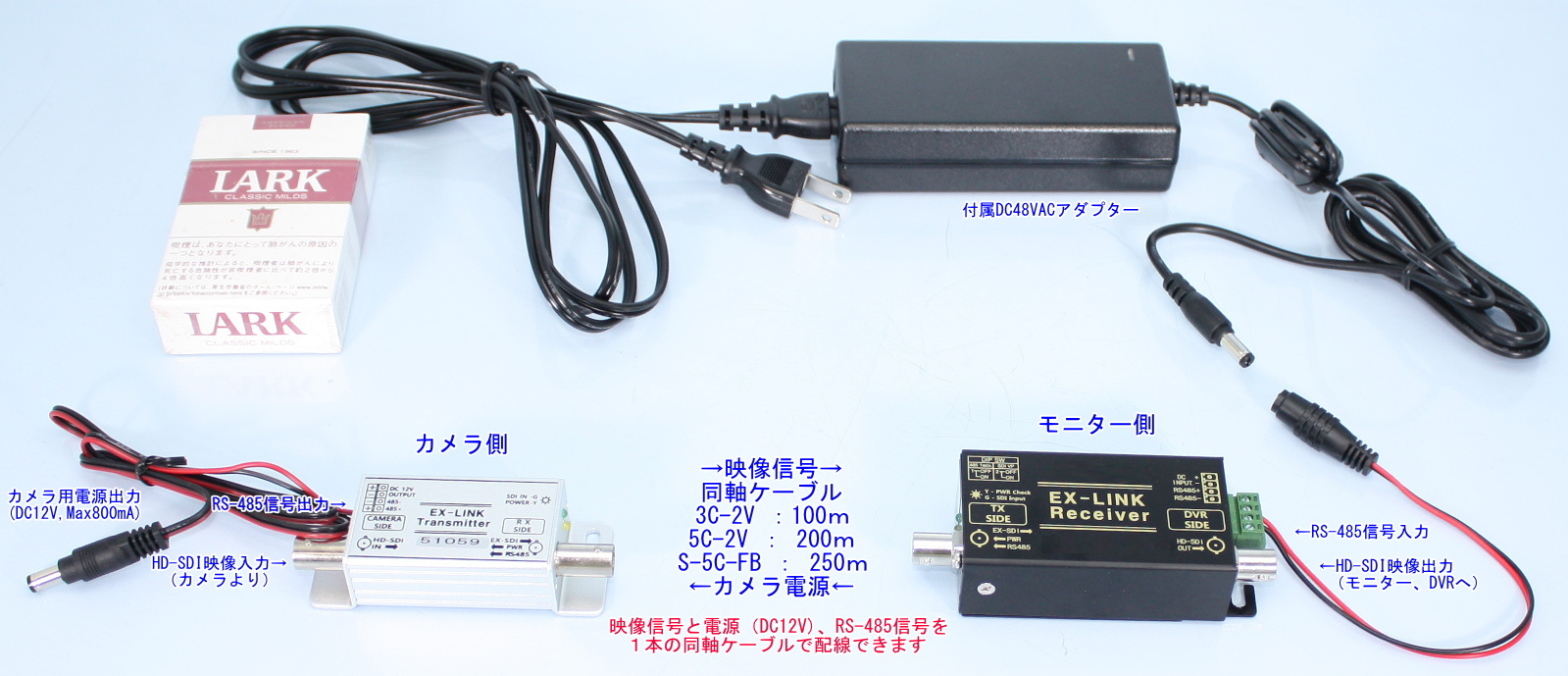

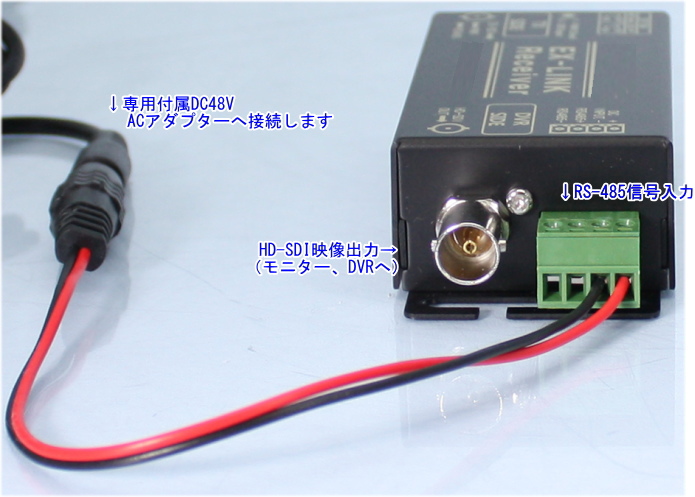

 HD-SDI(3G-SDI対応)
RS-485信号対応ワンケーブルシステムセット

フルHD(1080p60)対応


カメラ側 モニター側
  全体

HD-SDI+RS-485
ワンケーブルシステムセット
SA-51059

 (内容)
カメラ側ユニット x1
モニター側ユニット x1
ACアダプター x1
  HD-SDI(SMPTE292M 1.485Gbps)
+DC12V 800mA+RS-485信号 時
伝送可能距離:
弊社3C-2V使用時:最大100m
弊社5C-2V使用時:最大200m
弊社S-5C-FB使用時:最大250m

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/RS-485コントロール信号,混合)で
配線可能です(工事の簡略化)

カメラのOSDメニューやズームカメラ(50583)の調整・変更が
コントローラー(49397,50377)やDVR(50680,50590)(ズーム調整のみ)から
可能になります
  製品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
映像出力 HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
最大帯域2.97Gbps

入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
RS-485通信速度  2400/4800/9600/19200bps
ステータスランプ
 あり
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約86(w) x25(H)x42(L)mm
 重量約70g(本体)
 カメラ側 供給電圧/電流 DC12V Max500mA
 電源 DC48V 1A センター+
※弊社RS-485機器(PELCO-D)対応

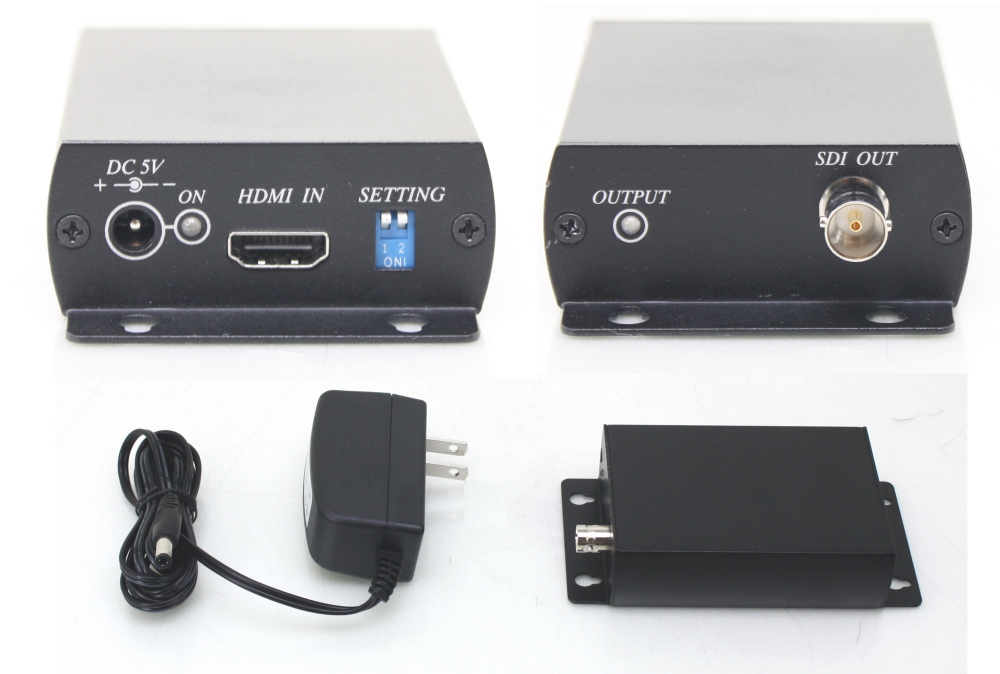

 HDMI →HD-SDI  映像信号変換機

HDMIx1 → HD-SDIx1
映像信号変換機

 【内容】
*本体
*ACアダプター
製品仕様
映像入力
HDMI x1
映像出力 HD-SDIx1 (BNC)  100Mまで
(SMPT-259M/292M/424M)
対応解像度
1080p : 60Hz,59.94Hz,50Hz,
      30Hz,29.97Hz,24Hz,23.98Hz
1080i : 60Hz,59.94Hz,50Hz
720p : 60Hz,59.94Hz,50Hz
480i / 576i
音声   LPCM 2CH / 8CH  48kHz 16/20/24bit
映像入力ランプ
 あり(STATUSランプ)
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約110(w) x27(H)x67(L)mm
  重量約190g(本体)
電源  DC5V/600mmA、 センター+

※HDCPには対応しておりません


台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい


(↑クリック拡大)
SPDサージプロテクター(避雷器)
SA-50780

近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧(誘導雷)
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)

 製品仕様
映像端子
映像入力:BNCP
映像出力:BNCJ
対応入出力信号
HD-SDI (最大帯域 2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 最大8KV
 本体寸法
重量
 約75(w) x25(H)x25(L)mm
 重量約70g(本体)

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧:Max8KV/1ns
(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地)
【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用

両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP







注・・裏面の接続端子がBNCJですので。
RCAコードにはBNCP-RCAJ¥250が数個別に必要です

録画モード別、コマ数、

完売御礼

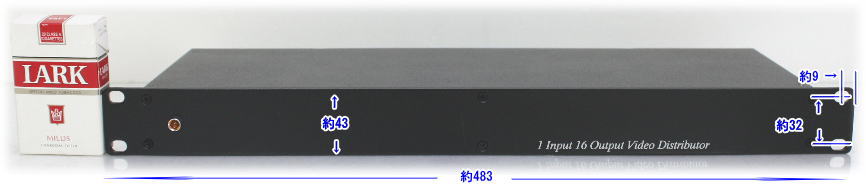

映像信号16分配器


表面 裏面
映像分配機
CVBS
映像信号16
分配器
SA-49545(49545) (*DC12V専用ACアダプター付属)


1台のカメラで16台迄のモニターが使用可能
*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx16個
*消費電流:約240mA
*サイズ・・482(W)x44(H)x170(D)mm, 約2000g(金属ケース)
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)

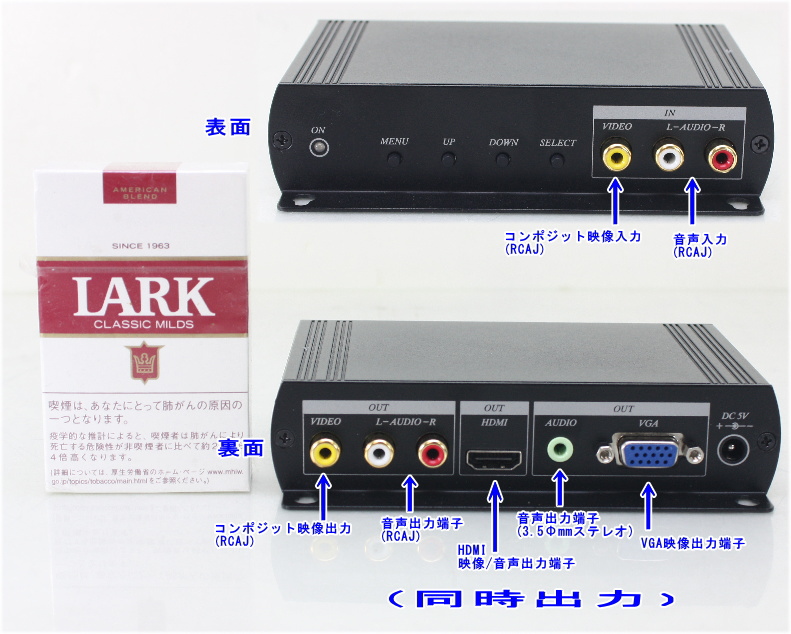

 アップスキャンコンバーター




お手持ちのPCのディスプレイやHDMI付液晶モニターで
監視モニター出来ます


詳細 全体


ビデオ(コンポジット信号)・音声信号→VGA・HDMI変換器
アップスキャンコンバーター
SA-50634

完売
(付属品:DC5V ACアダプター , RCAP/BNCJコネクターx2)
 【特長】
録画機(DVR,タイムラプスレコーダー)やカメラのCVBS映像信号(コンポジット信号)
お手持ちのPC液晶モニターやHDMI入力液晶テレビ
へ接続することにより
より、鮮明な画像を映し出すことが出来ます

*調整ボタン:コントラスト/明るさ/色調/彩度
(VGA,HDMI出力のみ調整MENU表示)
*解像度:800x600 , 1024x768 , 1280x720(720p) , 1920x1080
*周波数:60Hz


(内容)
*VGA変換器本体
 映像入力:  75Ω(1Vp-p) RCAJ x1個
 音声入力:  RCAJ(L+R)     x1個

 映像出力:  VGA(D-sub15Pin)  x1個
          HDMI(LR音声も含む) x1個
  (スルー出力)75Ω(1Vp-p) RCAJ x1個
 音声出力:RCAJ(L+R)       x1個
        3.5ステレオミニプラグ x1個

※VGA,HDMI,コンポジット 同時3出力

*ACアダプター(DC5V・2A)付属
*消費電流:DC5V,約1000mA,2.5Фmmセンター+
*サイズ約:140(W)x110(D)x33(H)mm,約330g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい

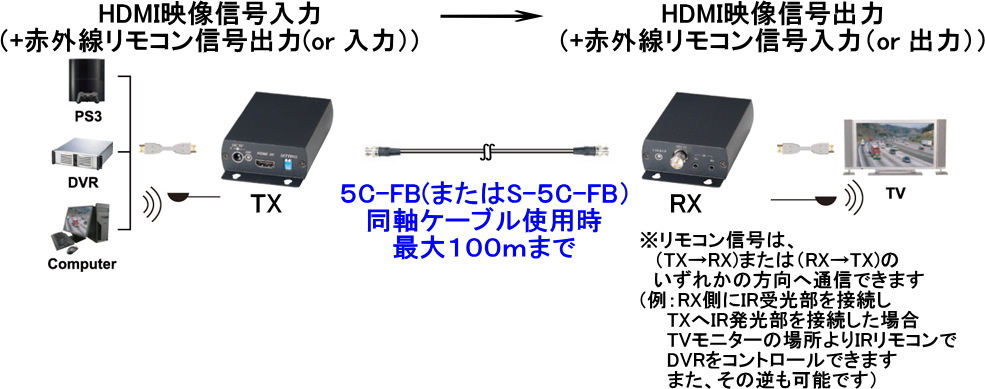

HDMIエクステンダー (HE01CI)

表裏面 接続例  全体
SA-51149
HDMIエクステンダー(HDMI延長器)
HDMI⇒同軸(100mまで)⇒HDMI TX+RXセット
(51149)
DVR等からのHDMI(480i、720i、720p、1080i、1080p)映像信号と
IRリモコン信号をS-5C-FB同軸ケーブルで最大100mまで延長可能です

(4Kは非対応)
*ACアダプター2個付
*DVRのIRリモコンIR信号用遠隔送受信器付(20〜60KHz)
*市販のS-5C-FBまたは5C-FB同軸ケーブルにてHDMI信号を延長可能です

対応解像度
 480i , 720p@(50/59.94/60Hz) , 1080i@(50/59.94/60Hz)
1080p@(23.98/24/29.97/30/50/59.94/60Hz)
 (270Mbps,1.45Gbps,2.97Gbps)
対応HDMI音声
 LPCM 2CH / LPCM 7.1CH  (48KHz、16/20/24Bit)
*TX/RXは付属のACアダプター(DC5Vセンター+)をご使用下さい
*映像入力:HDMI(タイプA) x1

*映像出力:HDMI(タイプA) x1
*消費電力:TX側DC5V:約290mA/RX側DC5V約430mA
*サイズ約::W88x68x30mm突起部除く/1個約200gX2




映像信号変換機



AHD,TVI,CVI(1080p,720p)
映像信号を

VGA(D-Sub15Pin)、
HDMI、
CVBS

映像信号出力変換器

(1入力3出力 ⇔ 2入力切替2出力 切り替え可能)
VGA・HDMI・CVBS 同時3出力可
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます


完売
詳細 接続例


TVI,AHD,CVI映像信号(720p,1080p)
↓
VGA・HDMI・CVBS(or AHD)変換器

SA-50907(50907)

完売
(付属品:DC12V ACアダプター)



 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p),CVI(1080p)CVBS(アナログ))
お手持ちのPC液晶モニターやHDMI入力液晶テレビ
へ接続することにより
より、鮮明な画像を映し出すことが出来ます

■4モード
 ・1入力3出力モード
  AHD,TVI,CVI,CVBSカメラ映像@ x1 → VGA(D-Sun15Pin) + HDMI + CVBSA(アナログ)
                        (同時3出力)
 ・1入力3出力モード
  AHD,TVI,CVI,CVBSカメラ映像@ x1 → VGA(D-Sun15Pin) + HDMI + AHDA(ループ出力)
                        (同時3出力)

 ・2入力(切替) 2出力モード(異なる2つのAHD,TVI,CVI,CVBSカメラを入力・切り替え出力可能です)
  AHD,TVI,CVI,CVBSカメラ映像@ or A(切替) → VGA出力(D-Sun15Pin) + HDMI出力

 ・PIPモード(2つの入力映像をPIP表示します)  HDMI/VGA同時出力
  AHD,TVI,CVI,CVBSカメラ映像@ x2 → PIP映像 (VGA(D-Sun15Pin) + HDMI)

動作モードLEDランプ付き
*出力解像度切り替えボタン:HDMIとVGA出力解像度は同一になります
 (480p , 576p , 720@50 or 60 (1280x720) , 1080i50 or 60 , 1080p50 or 60(1920x1080)
現在の入出力解像度が一定時間、画面左上に表示されます

(内容)
*VGA変換器本体
 映像入力:  AHD,TVI,CVI (720p、1080p),CVBS 映像信号 75Ω(1Vp-p)

 映像出力:VGA(D-sub15Pin) x1個
        HDMI x1個
       CVBS(もしくは、AHDスルー出力)75Ω(1Vp-p) RCAJ x1個

 出力解像度 (480p , 576p , 720@50 or 60 (1280x720) , 1080i50 or 60 , 1080p50 or 60(1920x1080)

※VGA,HDMI,コンポジット 同時3出力

*ACアダプター(DC12V・500mA)付属
*消費電流:DC12V,約350mA,2.5Фmmセンター+
*サイズ約:88(W)x130(D)x30(H)mm , 約275g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい



映像信号変換機




AHD,TVI,CVI(1080p,720p)
→CVBSアナログコンポジット出力 映像信号変換器

(1入力1出力・ループアウト付)
お手持ちの液晶テレビのコンポジット外部映像入力や従来のアナログ機器へ
監視モニター出来ます

※CVBS映像信号は入力できません

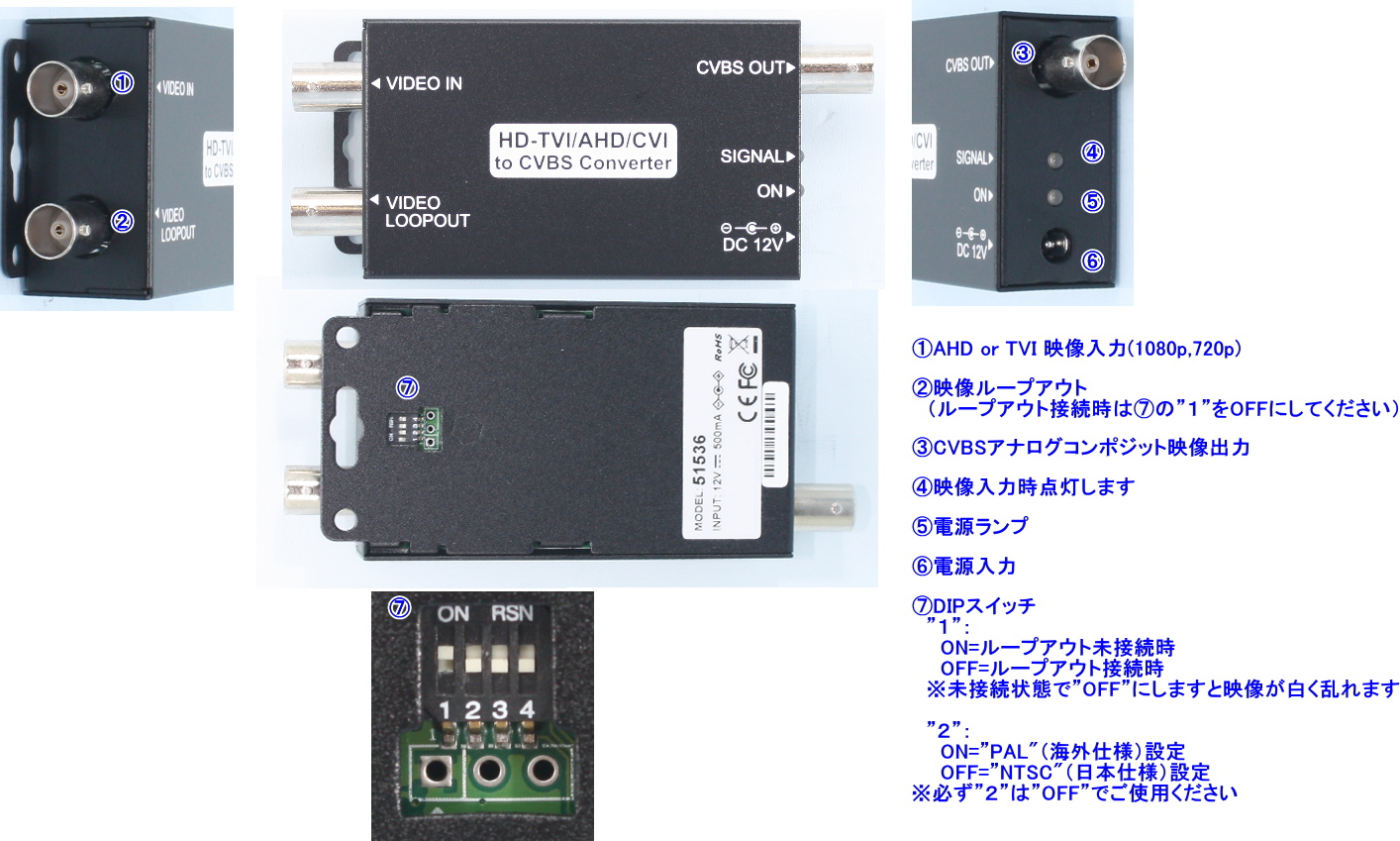

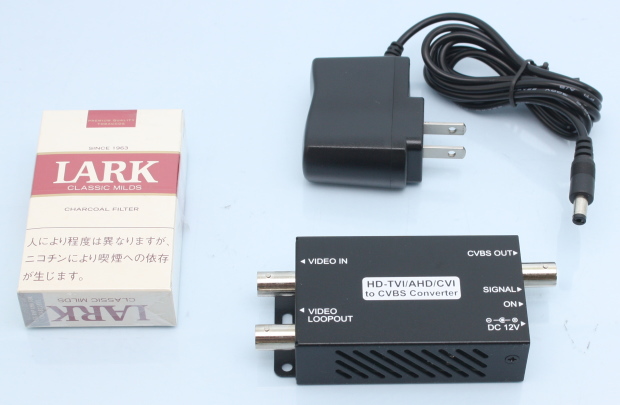

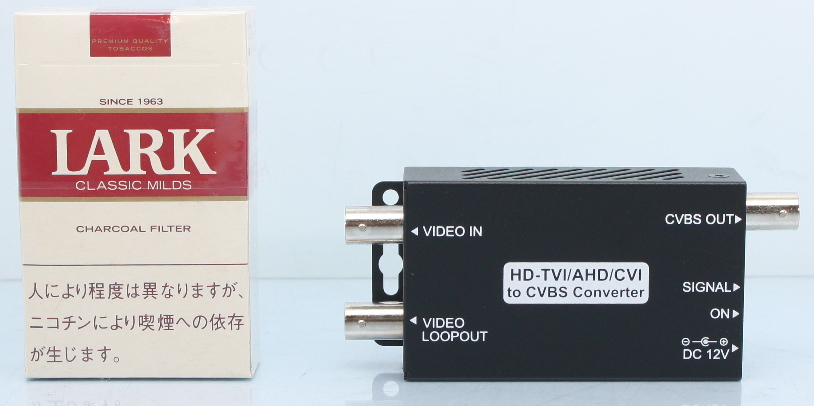

全体 詳細


AHD,TVI,CVI(1080p,720p)
→CVBSアナログコンポジット出力 映像信号変換器

SA-51536

完売
(付属品:DC12V ACアダプター)
 【特長】
AHD,TVI,CVI,カメラの映像信号
AHD (1080p,720p)
TVI (1080p,720p)
CVI (1080p,720p)

CVBSアナログコンポジット映像信号へ変換出力します

※5M,4M,CVBSは入力できません

お手持ちの液晶テレビの外部入力(CVBSコンポジット)や従来のアナログ機器へ

接続することにより、AHD,TVI (1080p or 720p)カメラを接続、表示が可能です

■映像入力表示LEDランプ
■ループアウト(スルー出力)機能付き
■電源LEDランプ

<対応信号>
AHD:(1080p@25/30Hz) or (720p@25/30Hz) or (720p@50/60Hz)
TVI:(1080p@25/30Hz) or (720p@25/30Hz) or (720p@50/60Hz)
CVI:(1080p@25/30Hz) or (720p@25/30Hz) or (720p@50/60Hz)


(内容)
*CVBS映像信号変換器本体x1
 映像入力:BNC x1 AHD,TVI,CVI(1080p,720p) 映像信号 75Ω(1Vp-p)

 映像出力:BNC(CVBSアナログ出力) x1個
       BNC(スルー出力)75Ω(1Vp-p) x1個


 出力信号:CVBSアナログ信号(BNC)固定

*ACアダプター(DC12V)付属
*消費電流:DC12V・最大約350mA
*サイズ約:111(W)x49(D)x25(H)mm , 約140g

注意・・CVBS映像信号は入力できません




 AHD(720p)100万画素やAHD,TVI,CVI(1080p)200万画素カメラに下記ワンケーブルユニット(51166)が利用可能です

全体 接続例

AHD(1080p)・AHD(720p)・CVBS対応 ワンケーブルシステムセット
(Transmitter/Reciever/ACアダプターの3点セット)
商品コード(51219)
特価¥完売
x2セット以上¥完売/1set
カメラ側のVDSユニットとカメラ間のDC2.1Фmmプラグ/プラグ
1mコードが付属してますので
カメラの電源(DC12Vセンター+)はこのコードで供給出来ます

同軸ケーブル
(下記測定値は
限界値ですので余裕を
持ってご使用下さい)
DC電流負荷(+12V DC OUT)の場合)参照例
カメラ側ユニットで安定したDC12V電圧を出力します
DC12Vカメラ最大負荷電流 S-5C-FB
(5C-2V)
3C-2V
100m 800mA 650mA
200m 700mA 500mA
300m 650mA 400mA
400m 600mA -
500m 500mA -
【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像/,混合)で配線可能です(工事の簡略化)


カメラとモニターやVTR,テレビなどとの接続に
配線ケーブル1本で映像/電源を重条接続可能にした商品です。
(映像/電源を混合し1本同軸線で送り、又映像/電源を取り出します)

AHD-H(2.0 1080p)またはAHD(1.0 720p)ビデオ信号(NTSC/PAL)、DC12Vを同軸
ケーブル1本で最長500mまで伝送が可能です。

 S-5C-FB(または5C-2V)時:最大500m(500mA) 、最大100m(800mA)
 3C-2V時:最大300m(400mA) 、最大100m(600mA)
 ※AHD(1080p)時(TVI時は最大300mまで)


●同軸ケーブル1本でカメラにDC12V(Max800mA)を供給し、
ビデオ信号を受け取り送信します。

●ビデオ、オーディオ信号の入出力コネクターはBNCJです
 (BNCP-RCAJ変換コネクタは(46069)別売)

●カメラの電源プラグは通常の2.1Фmm使用可
注意:使用する映像ケーブルの3Cや5Cケーブルの
   芯線の直径は線メーカーで異なります
   出来るだけ芯線が太いケーブルをご使用下さい
   ,芯線が細いと性能が劣化します
   線種・距離・最大電流につきましては下の表をご参照ください

●各ユニットサイズ:113(W)×25(H)×50(D)mm

【本機を使用する事により】
●カメラを設置する場合、設置場所に電源(工事)を設ける必要がありません
●途中の配線がカメラ1台に対して一本の同軸ケーブルのみの為、配線工事が
 容易になります。
●工事費用の削減、システムの簡略化が図れます。
●DC12V電源が供給できるので、安価なDC駆動のカメラをご使用になれます。
漏電の心配が無い、絶縁ACアダプター付きです
●本機は屋内仕様ですので屋外設置の際は必ず大きめの防水Box内へ収納下さい
●送信機-受信機ユニット間の電源+映像重畳同軸ケーブルには36Vの電圧がかかりますので
 本製品以外は絶対に接続しないで下さい
●付属DC36V ACアダプター


CVBS映像信号2分配器(サイズ・・71x23x117mm,110g)
VS-2BNC(47159)
特価¥完売

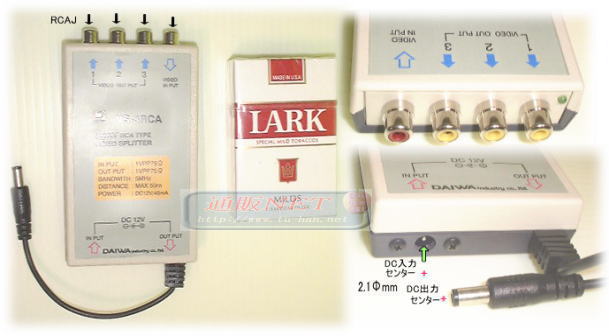

CVBS映像信号3分配器
VS-3RCA(47158)
映像コネクターはRCAです
1台のカメラで3台迄のモニターが使用可能
DC12V,45mA
(サイズ・・71x23x117mm,110g)
カメラの電源か別売ACアダプター使用


拡大クリック 配線方法

映像コネクターはBNCです
1台のカメラで2台迄のモニターが使用可能
DC12V,25mA
カメラの電源か別売ACアダプター使用


拡大クリック 配線方法
【オプション】
安定化ACアダプター(46667)
RCAJ-BNCP変換コネクタ(46069)
【オプション】
安定化ACアダプター(46667) BNCJ-RCAP変換コナクタ(46075)

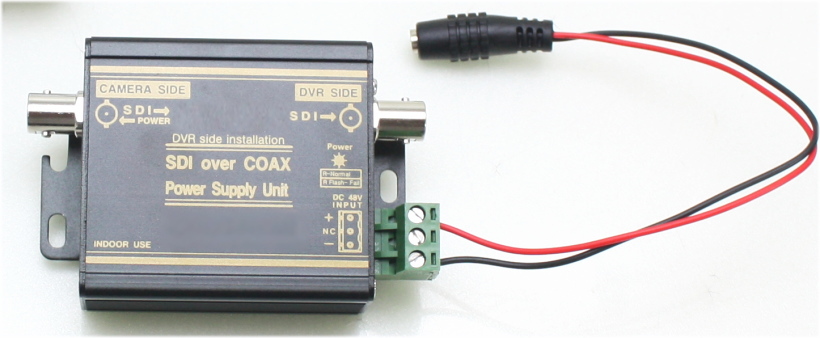

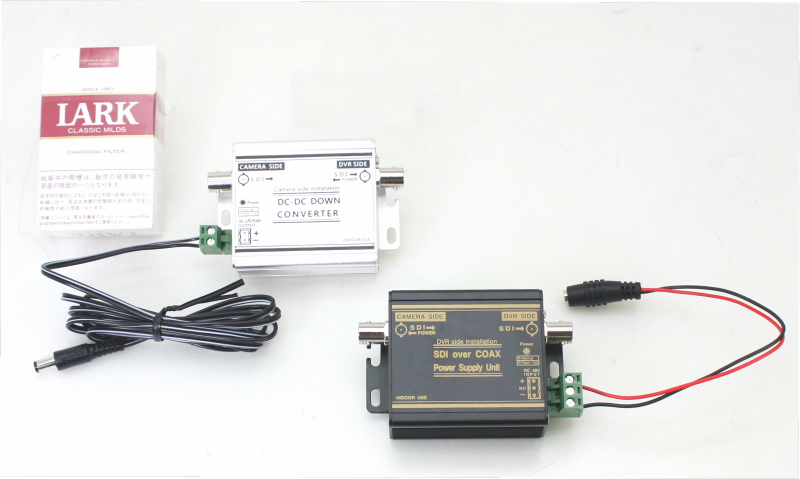

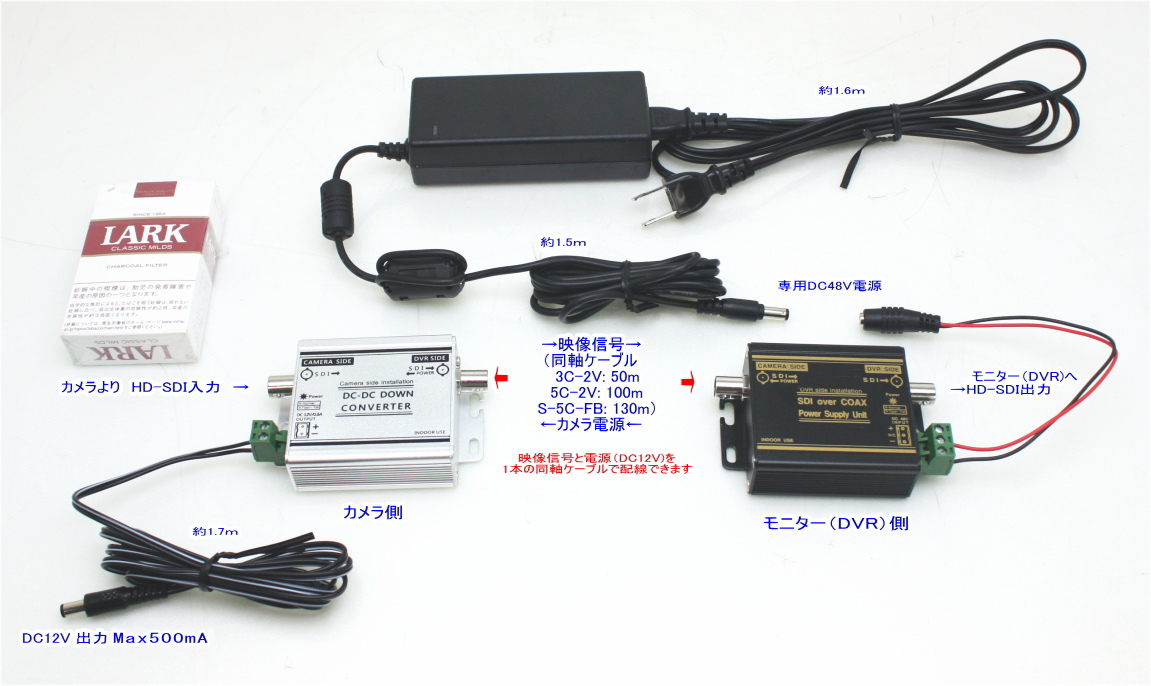

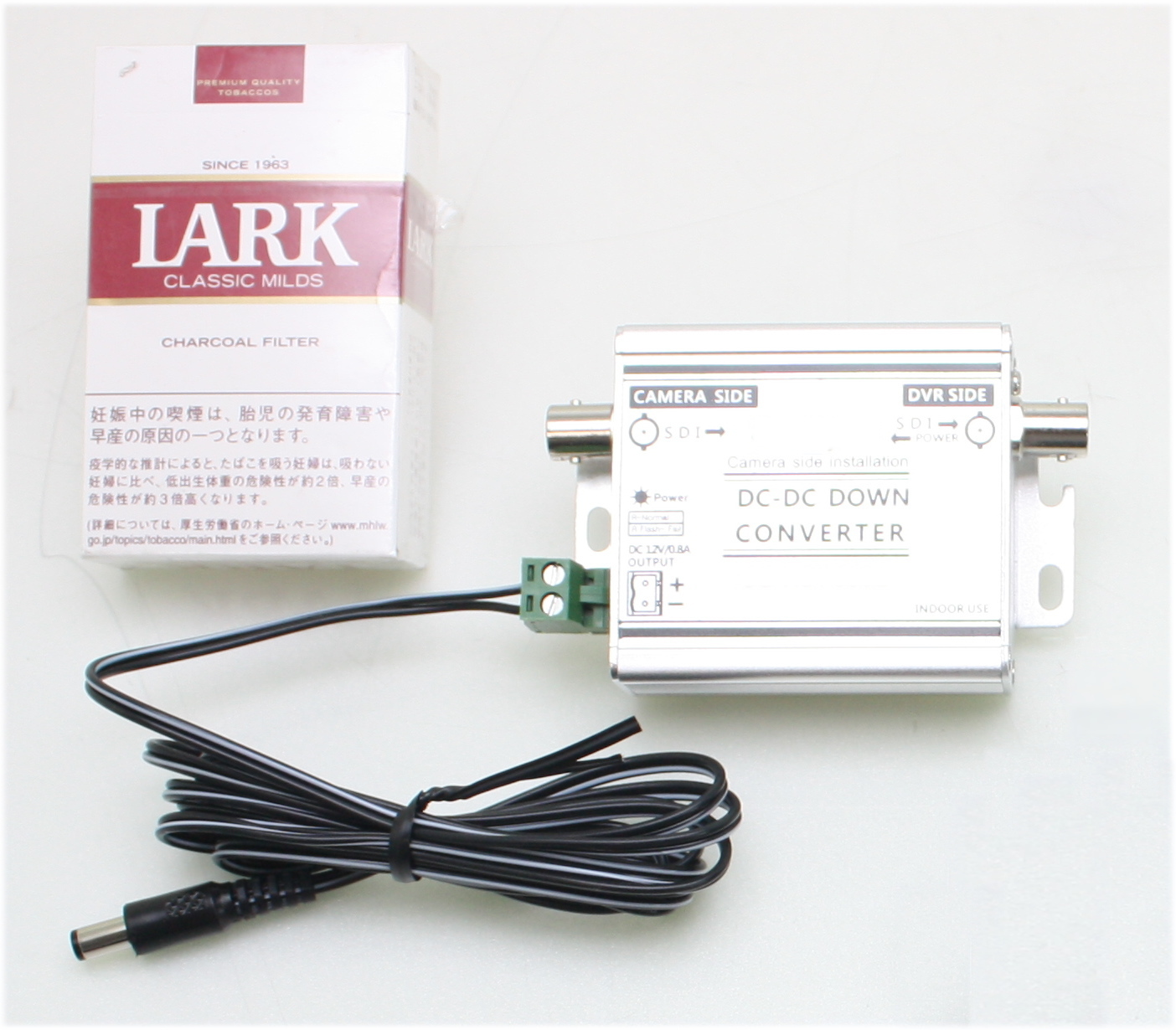

HD-SDI(3G-SDI対応) ワンケーブルシステムセット
フルHD(1080p60)対応

 詳細1
HD-SDIワンケーブルシステムセット
SA-50688

商品コード(50688)
特価¥完売
 (内容)
カメラ側ユニット(50689) x1
モニター側ユニット(50690) x1
ACアダプター x1
HD-SDI(SMPTE292M 1.485Gbps)
+DC12V 670mA 時
伝送可能距離:
弊社3C-2V使用時:最大50m
弊社5C-2V使用時:最大100m
弊社S-5C-FB使用時:最大130m

【特長】
カメラとモニター間の同軸ケーブルが
1本(電源/映像,混合)で配線可能です(工事の簡略化)



 品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
映像出力 HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
最大帯域2.97Gbps

入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
ステータスランプ
 あり
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約65(w) x25(H)x60(L)mm
 重量約100g(本体)

 カメラ側 供給電圧/電流 DC12V Max670mA
 電源 DC48V 1A センター+
カメラ側ユニットのみ(50689)¥完売
  モニター側ユニットのみ(50690)¥完売

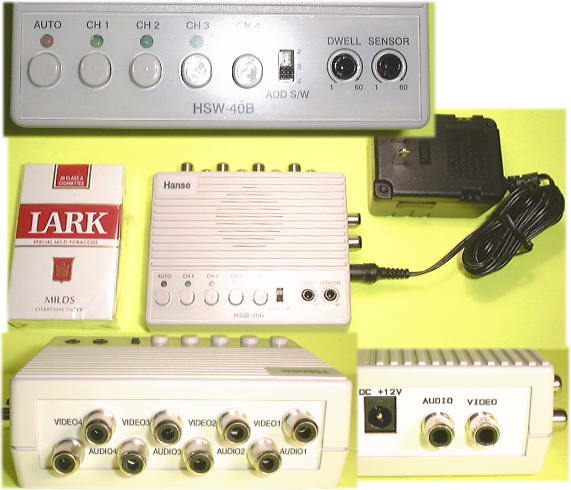

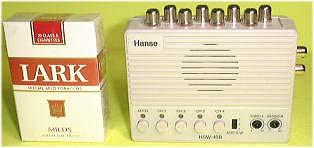

 4台までのカメラのCVBS映像信号と音声を切り替え(自動/手動)て1台のモニターで映せます

4チャンネルオ−トセレクタ,スイッチャー
HSW-40Bカラー、白黒も可)
商品コ-ド(47534)
特価¥完売
【付属品】ACアダプター1個

*裏面端子は全てRCAです
【特長】
●最高4台までのカメラの接続ができます.

●2〜4台のカメラを自動的にスイッチング切り替えすることができます.(映像/音声)
 スイッチングタイムは1〜60秒(可変式)です.

●2/3/4の切り替えスイッチ付で(ADD,S/W)
 2台のみカメラ使用の場合は2台のみ自動切換え
 3台のみカメラ使用の場合は3台のみ自動切換えします。
 (よって空白画面はパス出来ます)

●手動でもカメラの切り替えも可能です.

*電圧重畳のワンケーブルカメラは併用不可



拡大詳細
CVBS映像信号8分配器
SA-49534(49534)
特価¥完売
(*DC12V専用ACアダプター付属)

1台のカメラで8台迄のモニターが使用可能
*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx8個
*消費電流:約100mA
*サイズ・・133(W)x44(H)x87(D)mm, 約450g(金属ケース)
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)

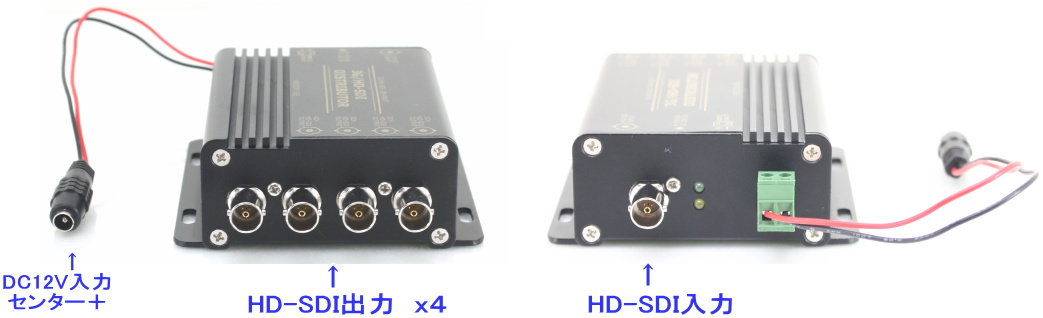

  HD-SDI(3G-SDI対応) 4分配器

 詳細 全体
HD-SDI → HD-SDIx4
4分配器リピーター
SA-50727

商品コード(50727)
特価¥完売

 (内容)
本体 x1
ACアダプター x1
 製品仕様
映像入力
HD-SDIx1 (BNC)
(SMPTE-292M/296M/424M)
映像出力 HD-SDIx4 (BNC)
(SMPTE-292M/296M)
最大帯域1.485Gbps

入出力解像度
1080p /60、59.94、50、30、29.97、25fps
1080i  /60、59.94、50fps
720p  / 60、59.94、50fps
映像入力ランプ
 あり(電源ランプ/STATUSランプ)
 動作温度範囲  0℃〜+40℃
 本体寸法
重量
 約93(w) x35(H)x93(L)mm
 重量約200g(本体)
 電源  DC12V/180mmA、 センター+

接続例:
カメラ - 本器映像入力  最大150m
本器映像出力 - DVR間  最大150m
(弊社S-5C-FB使用時)



拡大
CVBS映像信号4分配器
SA-49533(49533)
特価¥完売
(*DC12V専用ACアダプター付属)

1台のカメラで4台迄のモニターが使用可能
*映像入力: 75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx4個
*消費電流:約100mA
*サイズ・・138(W)x30(H)x86(D)mm, 約120g
*使用温度範囲 : -10℃〜+45℃
【オプション】BNCP/RCAJ(46069)




クリック詳細↑
SA-49892サージアブソーバー
特価¥4000売り切れ(49892)
*コネクターはBNCP-BNCJです
*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します
*最大サージ電圧:Max1KV/500A/40ms(マイクロセコンド)
*放電開始電圧:約DC230V〜
*通常の監視カメラはもちろん弊社ワンケーブルカメラ側へ接続用
 (屋外設置の際は市販の防水ウオールBox内へ収納下さい)
*注意:録画器へは長い為に直接接続不可(録画器側コネクタ変形の危険有り)
   別売の短い75オーム延長ケーブル(両端BNCP)を使い録画機等へ接続下さい

クリック詳細↑
SA-49893サージアブソーバー
特価¥5000売り切れ
(49893)
*コネクターはBNCP-BNCJです
*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
  既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
  機器の破損を低減します
*最大サージ電圧:Max1KV/500A/40ms(マイクロセコンド)
*放電開始電圧:約DC230V〜
*通常の監視カメラの録画器映像入力(BNCJ)はもちろん
   弊社ワンケーブルカメラ電源の映像入力側へ接続用




 拡大





SA-50541ケーブル延長器
(CVBS映像信号/電源)⇔LANケーブル
超特価¥完売
/set

1組の映像信号と電源(DC12V/24V)を
1本のLANケーブル(4ペア/8芯)に変換し
簡単に延長ができます

※注意・・・一般のLANの信号とは異なりますで
 絶対にPCやハブなどのネットワーク機器に
 接続しないでください (機器が破損します)

・映像信号:1V p-p,75 Ohms
・映像信号のみの最大延長距離:Max300M
・CAT5E以上(24AWGツイストペアケーブル)
 のLANケーブルを推奨
・サイズ:約50x25x21mm(+10cmケーブル付)

ピンアサイン
1:N/A
2:N/A
3:電源マイナス
4:電源プラス
5:電源マイナス
6:電源プラス
7:映像
8:映像




<8CH映像入力>


詳細  全体

カメラ8台入力コントロール用
カラ−4・8分割器 (8CH同時表示も可能)
   SA-新49680
商品コード(新49680)
大特価¥完売
 2台以上¥完売/1台

*リモコン付き(電池別売)
(DC12V)ACアダプタ付き、BNCP/RCAJ変換1個付き


注意
・・映像入出力はBNCJです
(BNCP/RCAJ変換は別売
(46069)です、RCAには8個必要です))
分割画面

8分割表示

4分割表示

2CH PIP

1CH PIP

縦2分割スクロール
(固定表示不可)

全画面表示

仕様
CVBS
映像入力
8CH  1Vp−P/75Ω・BNCJコネクター
CVBS
映像出力
1CH  1Vp−P/75Ω・BNCJコネクター
分割画面 全画面表示、分割画面2種類、PIP2種類
 コマ数  8分割のみ各chは7.5fps
 他は30fpsのリアルタイム
シーケンシャル
間隔
 0秒から99秒設定可能(スキップも可能)
 (各ch全画面と4分割画面(1〜4ch・5〜8ch)を
  シーケンシャル表示)
 各CHの表示/非表示、
 各CH間の時間間隔も設定可能

設定例(1):
「1-4CH分割表示(5秒)」→「1CH(3秒)」→「2CH(4秒)」→「3CH(2秒)」→「4CH(6秒)」→「1-4CH分割表示(5秒)」→・・・

設定例(2):(分割表示なし)
「1CH(4秒)」→「2CH(6秒)」→「3CH(1秒)」→「1CH(4秒)」→「2CH(6秒)」→→・・・

※映像が入力されているCHのみ表示されます
(映像が入力されていないCHはスキップされます)

カメラタイトル 4文字(英数)
時刻表示 年/月/日 時/分/秒 (非表示も可能)
ch 区切り線 黒/グレー1/グレー2/白/非表示 の選択可
電源 DC12V 250mA
サイズ    220mm(w) x 45mm x 200mm
重量 約740g
**2017.2.23〜
【補修部品】
*旧IRリモコン¥2000(49681)(CR2025電池無し)/新型と同仕様
*IRリモコン¥2500完売(49683)
(CR2025電池無し)



8台までのカメラのCVBS映像信号を切り替え(自動/手動)て1台のモニターで映せます
ビデオオ-トスイッチャ-(8ch)
1台のモニタ-で8台のカメラの
映像を切り替え出来ます
(自動/手動)

裏表面拡大

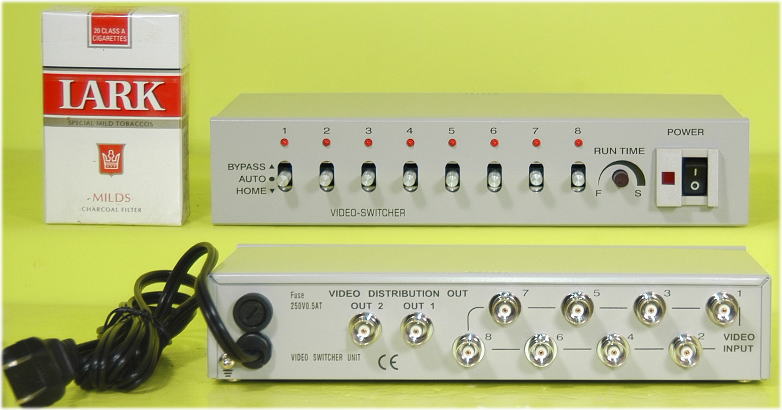

8ch ビデオオ-トスイッチャ-
SA-48718(48718)
超特価¥完売
*手動設定で任意のチャンネルを
 スキップ可能

入力信号・・・・・・1.0Vp−P 75オ-ム 8入力
出力信号・・・・・・1.0Vp−P 75オ-ム 2出力
ビデオゲイン・・・・0.8Vp−P 〜1.2Vp−P
周波数・・・・・・・・20MHz ±3dB
切換時間・・・・・・約1 〜 15秒
チャンネル切換:タッチボタンスイッチ(スキップ/自動/固定)
消費電力・・・・・・Max3W
指示ランプ・・・・・高輝度LED
映像接続端子・・・・・・BNC端子
入力電圧・・・・・・AClOOV(50/60Hz)
使用温度・・・・・・-5℃ 〜 50℃
寸法 :218(W)×44(H)×97(D)mm
重量・・・・・・・・・約820g
8台までのカメラの映像音声を切り替え(自動/手動)て1台のモニターで映せます
ビデオオ-トスイッチャ-(8ch)
1台のモニタ-で8台のカメラの
映像音声を切り替え出来ます
(自動/手動)

裏表面拡大
8ch ビデオ&オーディオ
オ-トスイッチャ-
SA-49115(49115)
超特価¥完売
*手動設定で任意のチャンネルを
 スキップ可能

入力信号・・・・・・1.0Vp−P 75オ-ム 8入力
出力信号・・・・・・1.0Vp−P 75オ-ム 2出力
ビデオゲイン・・・・0.8Vp−P 〜1.2Vp−P
周波数・・・・・・・・20MHz ±3dB
切換時間・・・・・・約1 〜 15秒
チャンネル切換:タッチボタンスイッチ(スキップ/自動/固定)
消費電力・・・・・・Max3W
指示ランプ・・・・・高輝度LED
映像接続端子・・・・・・BNC端子
音声接続端子・・・・・・RCAJ端子
入力電圧・・・・・・AClOOV(50/60Hz)
使用温度・・・・・・-5℃ 〜 50℃
寸法 :218(W)×44(H)×97(D)mm
重量・・・・・・・・・約820g




表面 裏面
CVBS映像信号
8ch入力16ch出力
(4ch入力時は8ch出力)

新SA-48552
大特価¥完売(48552)

*映像入力: 75Ω(0.8〜1.2Vp-p) BNCJx8ch
*映像出力: 75Ω(1Vp-p) BNCJx16ch
*DC12V,ACアダプター付き
*サイズ・・482(W)x44(H)x170(D)mm, 約2Kg
*最初電源投入後Max30秒後映像出力します(動作安定の為)



業務用に、店頭展示デスプレー用カメラ電源に最適!
SS-55(47743)
特価¥完売

■特長
1.DC12V出力、連続5Aの容量を有するため
  システム用電源として最適。
  (ACアダプターのたこ足配線を解消)

2.DC出力端子が、前面パネルと背面パネルに
   あるため、使い勝手がよい。

3.ACを必要とするシステムにも供給出来る
  アウトプットコンセントを設置(3ケ)

4.保護回路は、万全、定格以上の
  電流が流れた場合は、ブザーで知らせます。
5.コンパクトサイズのため、収納場所を選びません。

入力電圧範囲  AC90〜120V  50/60Hz
出力電圧  DC12V ・ 連続 5A 最大 5.5A
リップル電圧  10mV以下(定格時)
消費電力  90W(連続5A時)
ヒューズ  AC4A
保護回路 DC:過電流(5.5A)自動遮断
/AC:ヒューズ溶断
寸法・重量  163W×50H×157Dmm ・ 1.2Kg




全体

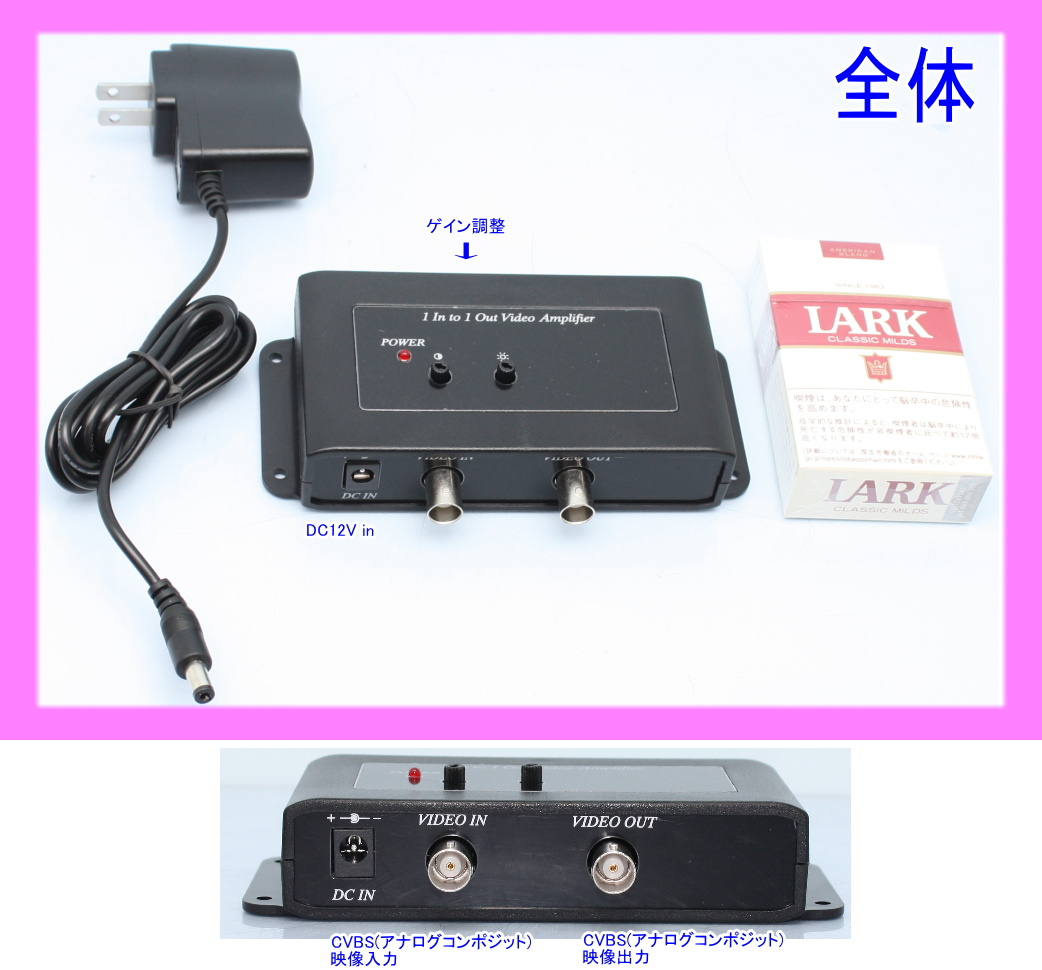

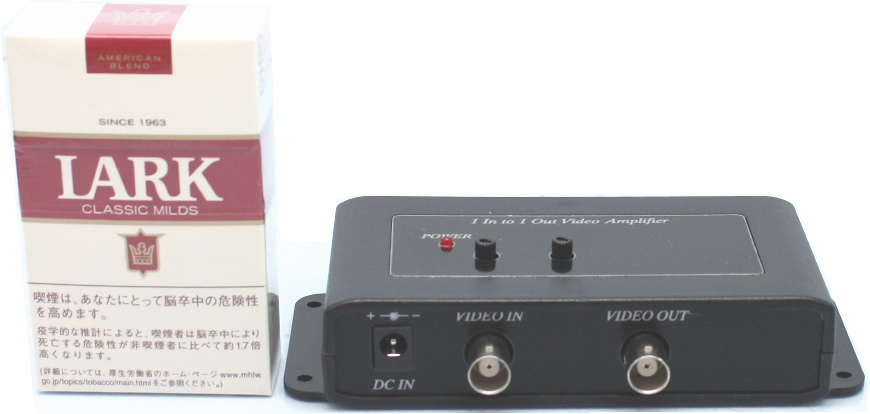

SA-51418アナログ(CVBS)用映像増幅器
(51418)
 アナログ映像信号増幅アンプ
*10dB
*消費電流:約30mA
*サイズ:約66x120x28(hi)mm
*重さ:約96g



4台までのカメラの映像を切り替え(自動/手動)て1台のモニターで映せます
*電圧重畳のワンケーブルカメラは併用不可
ビデオオ-トスイッチャ-(4ch)
2台のモニタ-で4台のカメラの
映像を切り替え出来ます
(自動/手動)

裏表面拡大
4ch ビデオオ-トスイッチャ-
SA-49116(49116)
超特価¥完売
*手動設定で任意のチャンネルを
 スキップ可能

入力信号・・・・・・1.0Vp−P 75オ-ム 4入力
出力信号・・・・・・1.0Vp−P 75オ-ム 2出力
ビデオゲイン・・・・0.8Vp−P 〜1.2Vp−P
周波数・・・・・・・・20MHz ±3dB
切換時間・・・・・・約1 〜 15秒
チャンネル切換:タッチボタンスイッチ(スキップ/自動/固定)
消費電力・・・・・・Max3W
指示ランプ・・・・・高輝度LED
映像接続端子・・・・・・BNC端子
入力電圧・・・・・・AClOOV(50/60Hz)
使用温度・・・・・・-5℃ 〜 50℃
寸法 :218(W)×44(H)×97(D)mm
重量・・・・・・・・・約820g


お手持ちのPCのディスプレイで監視モニター出来ます

接続図
【特長】
録画機(DVR,タイムラプスレコーダー)やカメラの映像(コンポジット信号)
お手持ちのPC液晶モニター
へ接続することにより
より、鮮明な画像を映し出すことが出来ます

*調整ボタン:コントラスト/明るさ/色調/彩度
(モニターメニュー画面表示切り替え)
*解像度:640x480,800x600,1280x1024
*周波数:60,70,72,75,85Hz


ビデオ信号(コンポジット信号)→VGA変換器
アップスキャンコンバーター
SA-48761

特価¥完売(48761)
(内容)
*VGA変換器本体
映像出力はVGA端子とBNCP端子,映像入力BNCP端子
*ACアダプター(DC5V)
*注意・・PCディスプレーでIBM他一部のディスプレーでは動作しない場合も有りますのでご了承下さい
【オプション】BNCP/RCAJ(46075)


48200DVR
再生画像例(静止画)
150m離れた交差点を47929望遠カメラにて撮影

(4画面再生時)&(1画面アップ再生時)
48300DVR
再生画像例(静止画)
150m離れた交差点を47929望遠カメラにて撮影

(4画面再生時)&(1画面アップ再生時)
47826DVR
再生画像例(静止画)
150m離れた交差点を47929望遠カメラにて撮影

マルチプレクサーモードMax,画質(BEST)
(1画面アップ再生時)
48394DVR(同AVC-772orAVC-773)
再生画像例(静止画)
150m離れた交差点を47929望遠カメラにて撮影

マルチプレクサーモードMax
(4画面再生時)&(1画面アップ再生時)





↑クリック





防犯カメラ、監視カメラ等の激安専門店【通販NET】

Copyright(c)防犯カメラの激安専門店「通販NET」 All Rights Reserved.
