ＰＣＩカードタイプ　ネットワーク対応16ｃｈデジタルビデオレコーダーユニット

ＳＡ－49650　ＰＣＩ-Ｅｘｐｒｅｓｓカードタイプ　ネットワーク対応16ｃｈデジタルビデオレコーダーユニット
パソコンのＰＣＩ-Ｅｘｐｒｅｓｓバスへ本カードを装着しますと１６ｃｈのネットワーク対応のデジタルビデオレコーダーになります。

（さらに、本製品を最大合計2本装着することによって最大３２ｃｈ入力（960ｆｐｓ録画、32ｃｈ同時表示）が可能になります）
（但し、PCI-Expressの空きポートが2個必要になります）　
Windows XP / Vista / 7 (32bit)対応

録画中に再生とネットワーク同時使用可能(TRIPLEX)

超高速(480fps録画)、多機能、高画質
「H.264」　「MPEG4」
デジタル遠隔監視システムユニット
SA-49650\159800

(16台までのカメラ映像と16ch音声入力付きＤＶＲユニット）

16台カメラ入力・・(全画面で）480frame/sec
16台接続時(各画面30fps)
録画解像度：720x480/640x480/350x240pixel切り替え可

超高速、多機能、高画質デジタル遠隔監視システムユニット（SA-49650)

・16CH映像入力　16CH音声入力
・H.264 or MPEG4　480ｆｐｓ高画質録画（480ｆｐｓ÷16ｃｈ＝各画面30ｆｐｓ）
・最大録画解像度　720*480ピクセル（320*240　640*240　720*480選択可）
・TVモニター出力　（RCAｘ１）
・録画中に記録映像の再生とネットワーク（他のPC)からの同時アクセス可能
・ブラウザー（インターネットエクスプローラー等）からのアクセス可能
・4CH接点入力と４CHリレー接点出力
・バックアップ機能（DVD-RやCD-R等のメディアのサイズごとにバックアップファイルを作成）
・リモートバックアップ機能（ネットワークから接続したPCへ記録映像のバックアップ可能
・アラーム発生時に画像付メールの自動送信機能や電話回線への自動電話発信機能
・外部ストレージデバイス（外付けHDDなど）への録画も可能
・Windows　XP/Vista（32ビット）　対応

注意・・他社製と比較して動画のスピ－ドが断然早い超高速DVRユニット機！

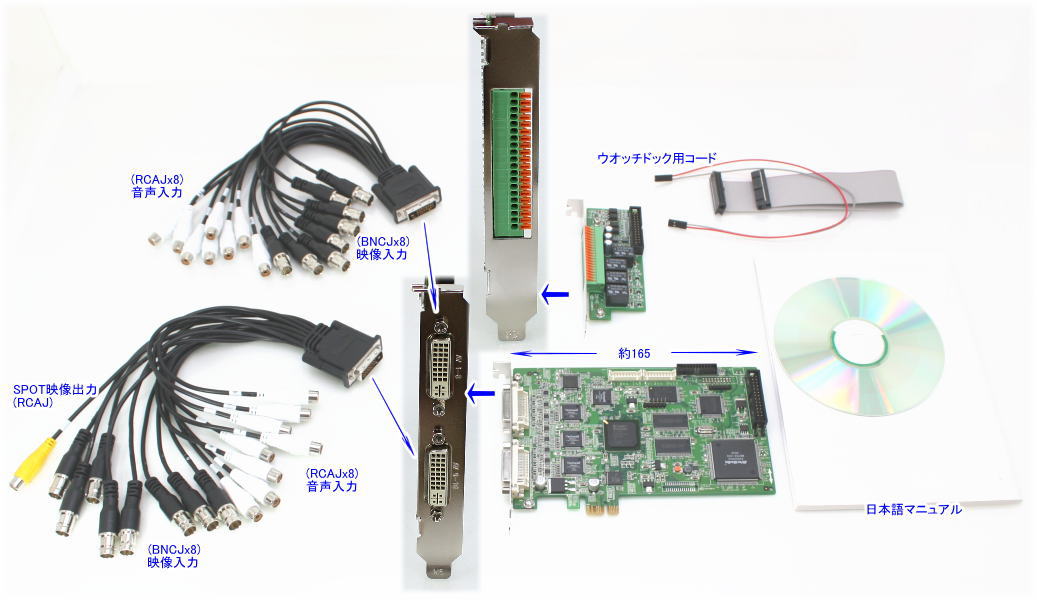

16台カメラ入力端子はBNC接栓 16ch音声入力端子はRCAJ ＴＶ出力はＲＣＡJ 接点入出力（入４CH/出４CH)I/Oカード付き CD-ROM付き日本語取り説付き

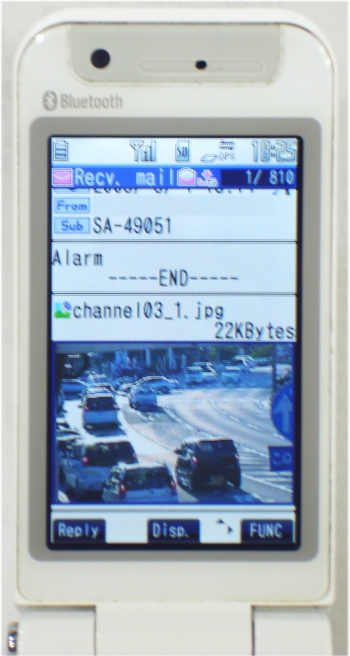

モーションディテクトやアラーム感知時などに反応があったCHの画像（ｊｐｇ）を携帯電話へE-MAILで送信可能実際の携帯電話の写真（例：DoCoMo　P904i）
SMTP-AUTHにも対応しております

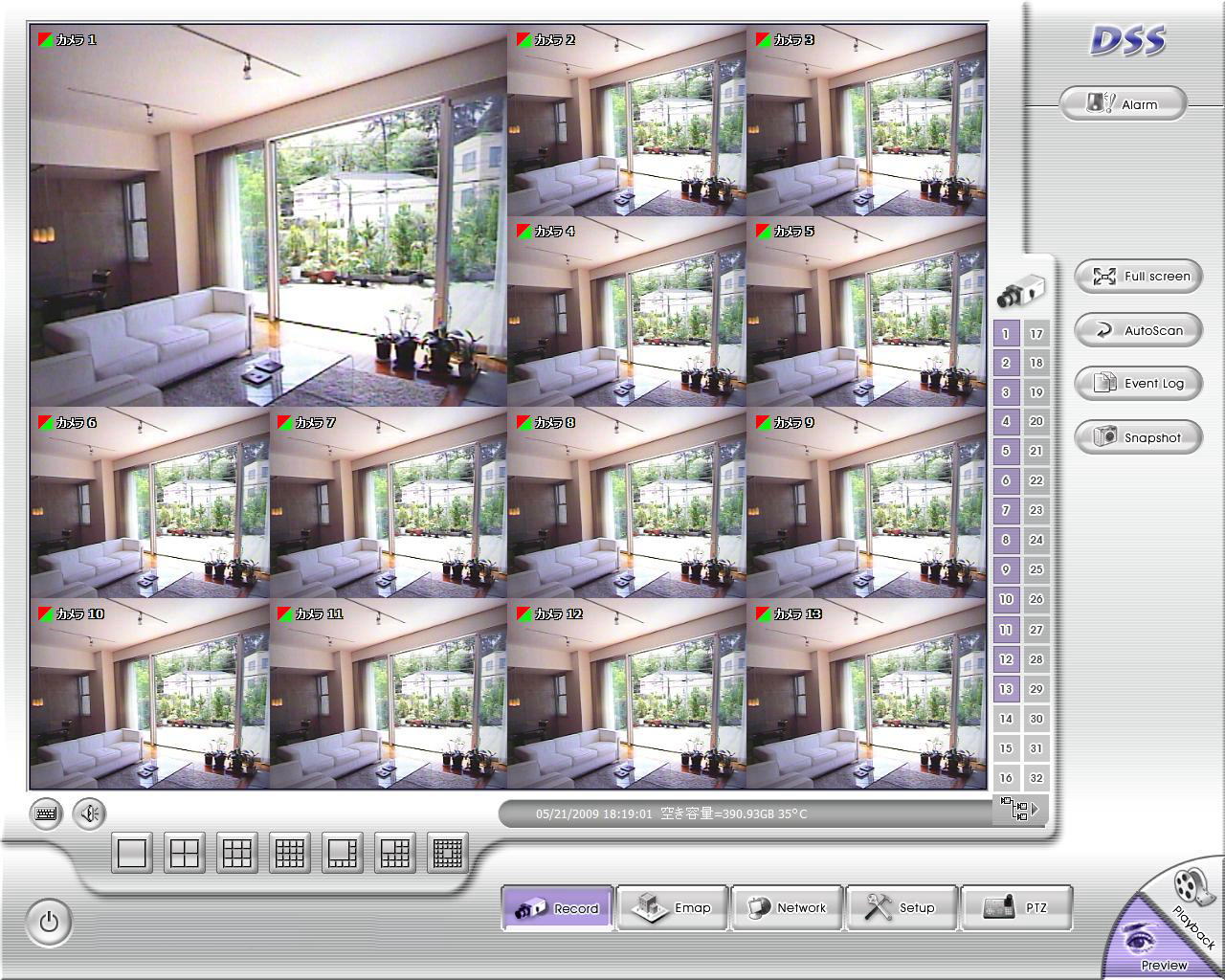

分割画面（実際の映像） jpg　クリック拡大↓

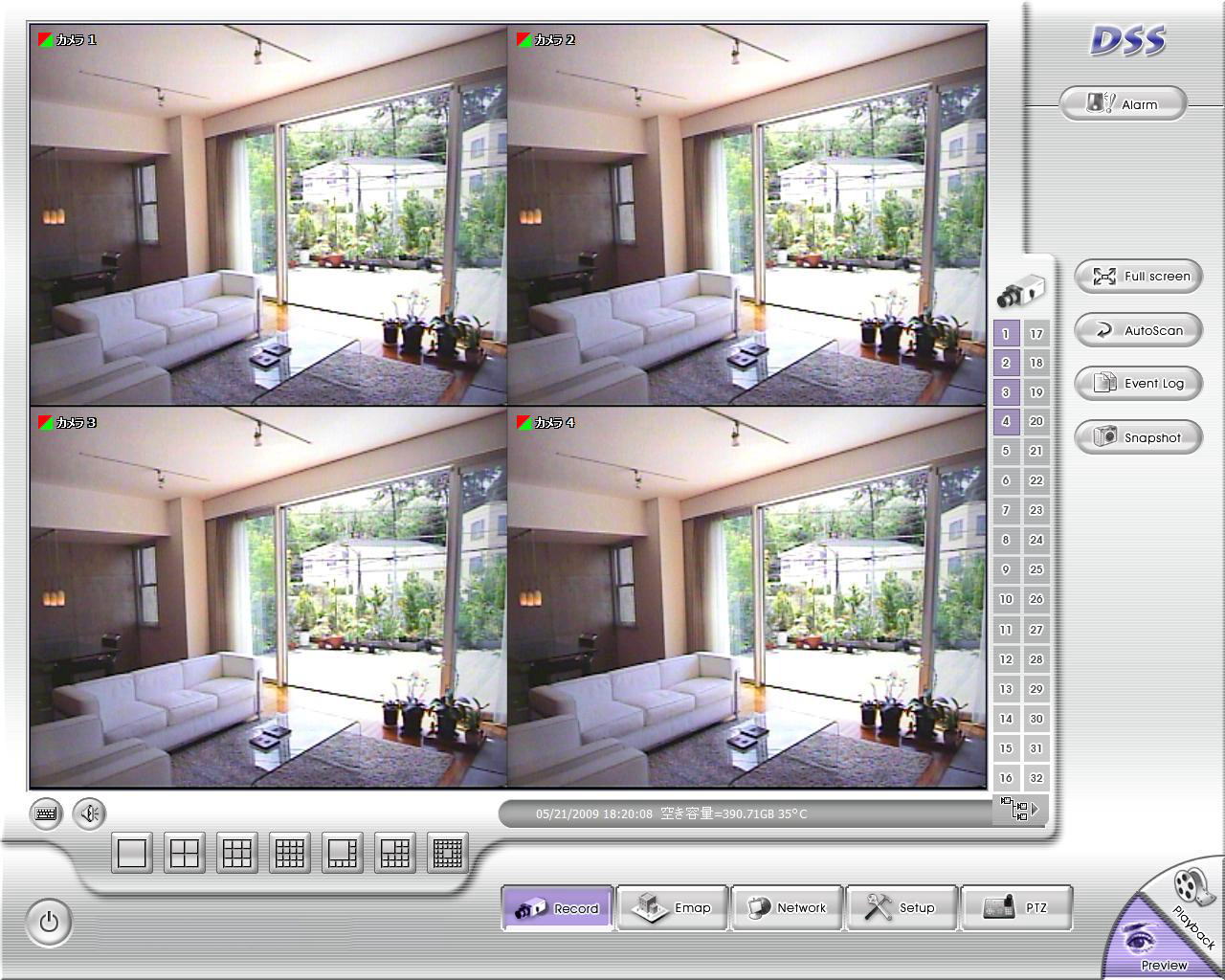

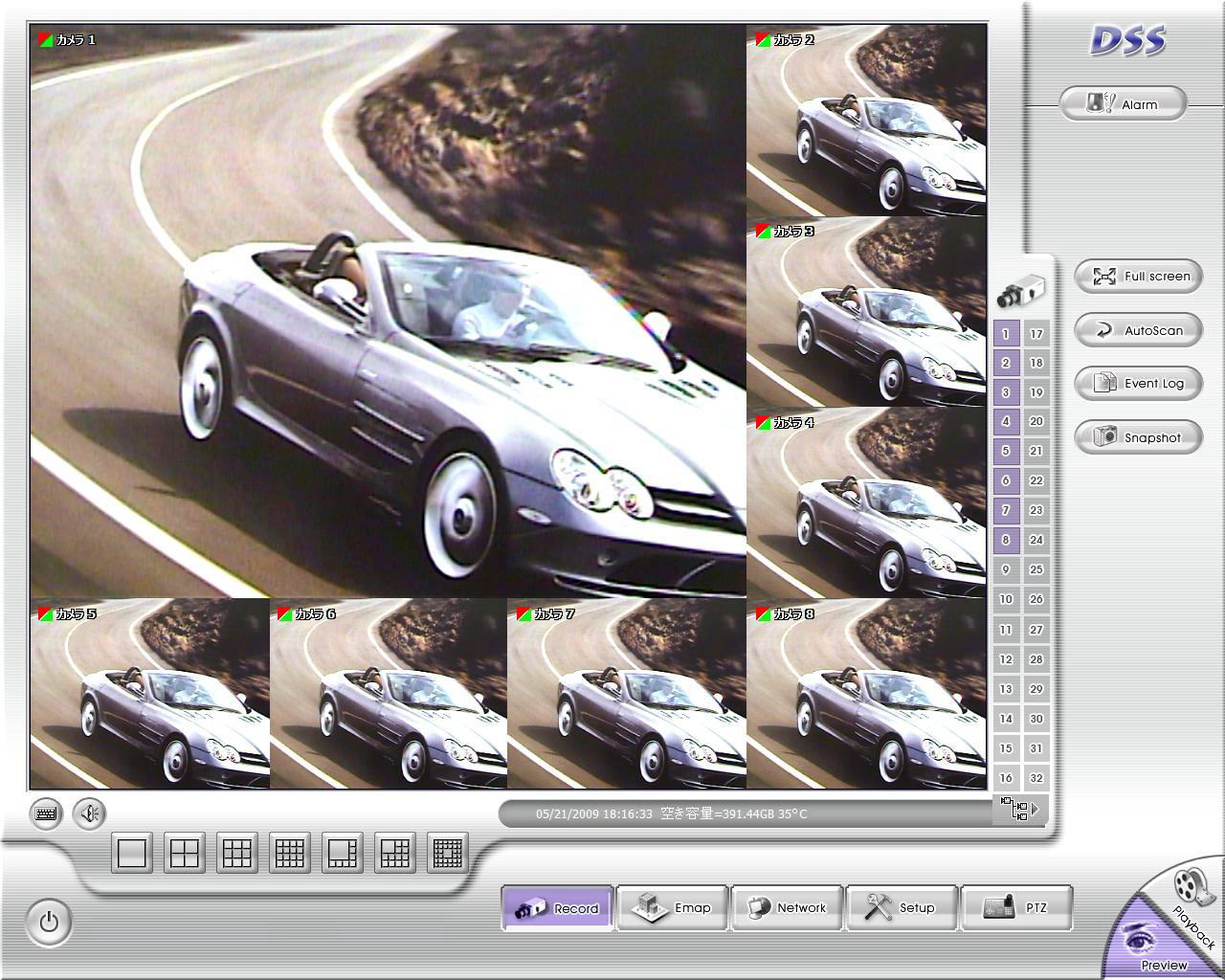

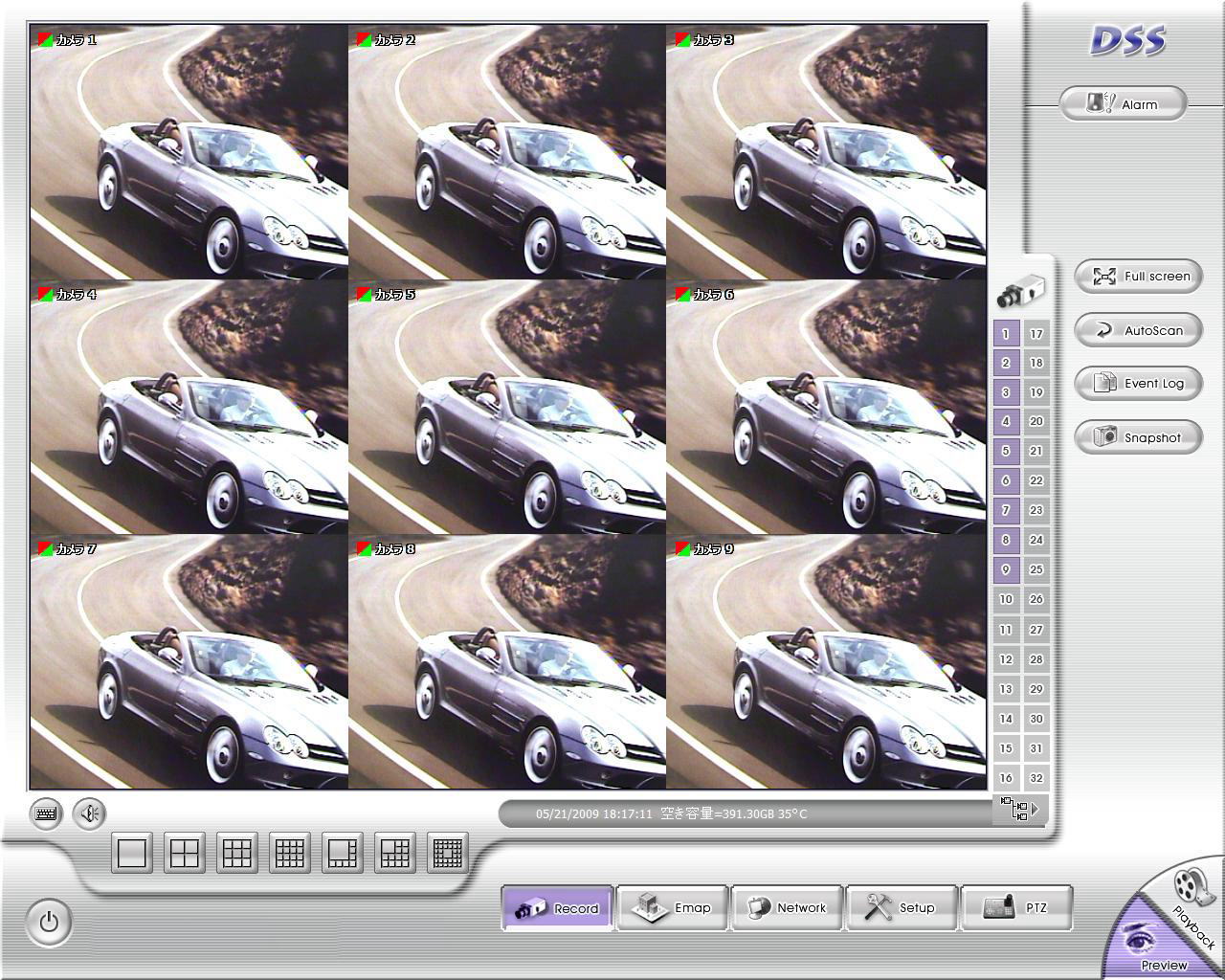

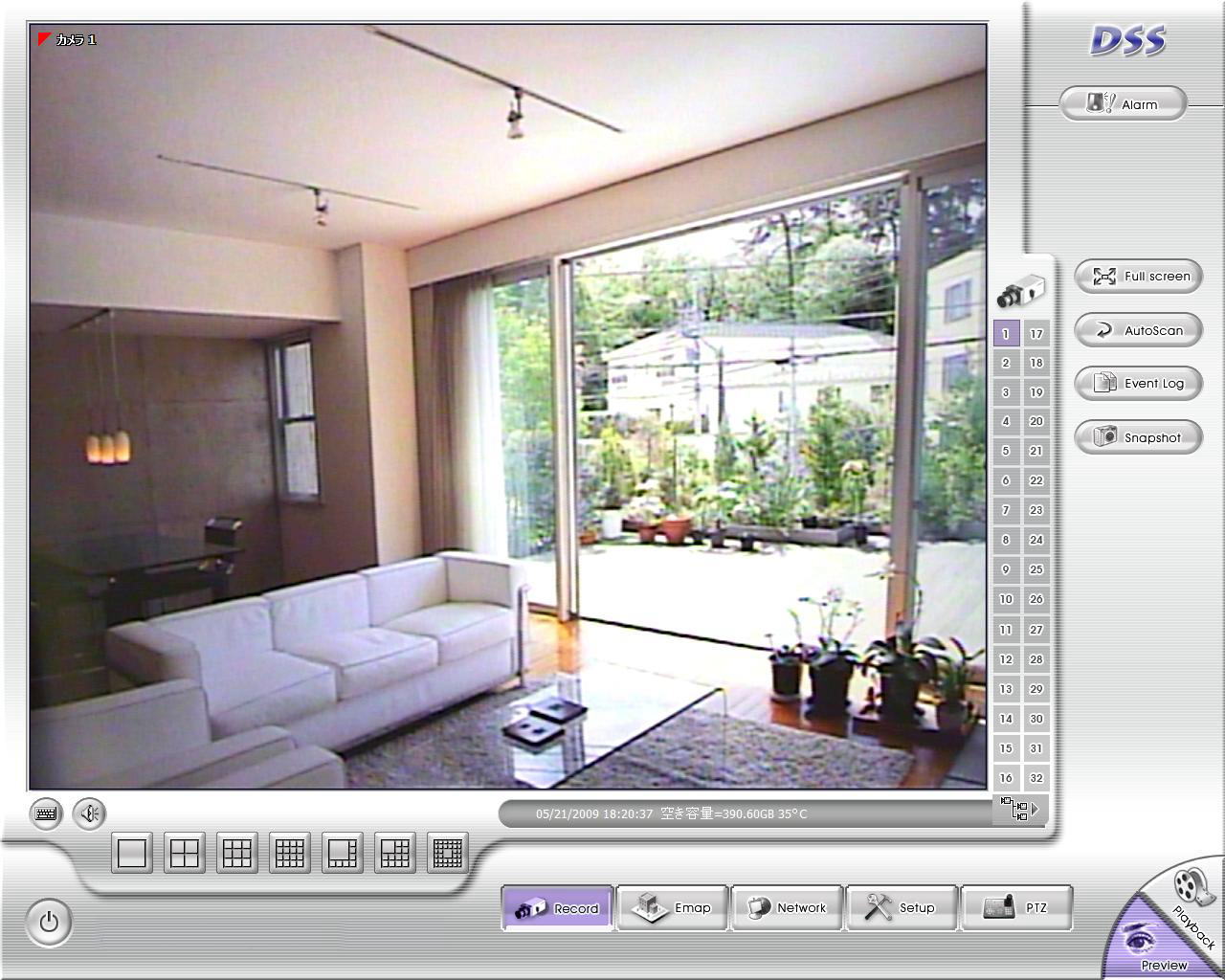

フルスクリーン	４分割	８分割	９分割

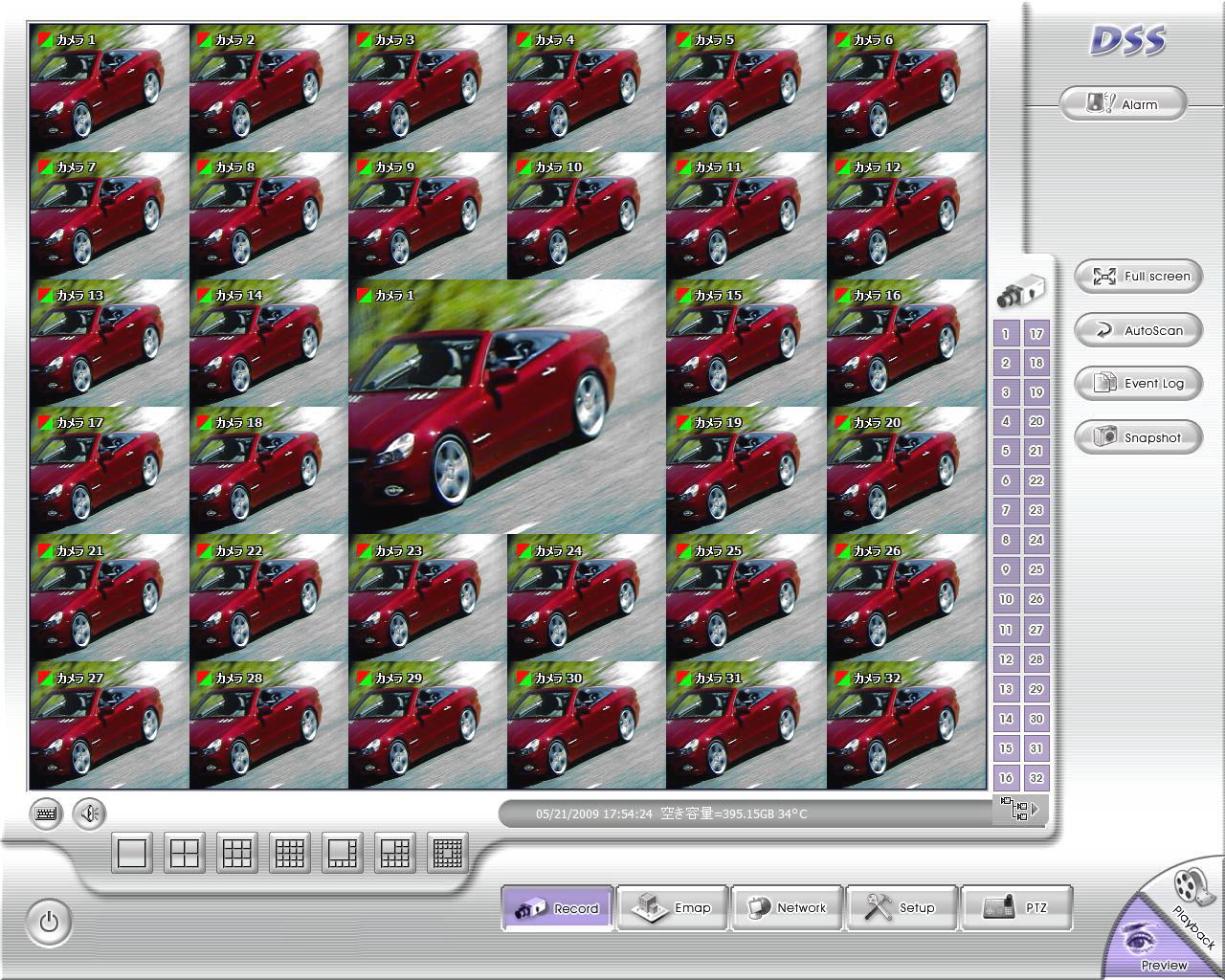

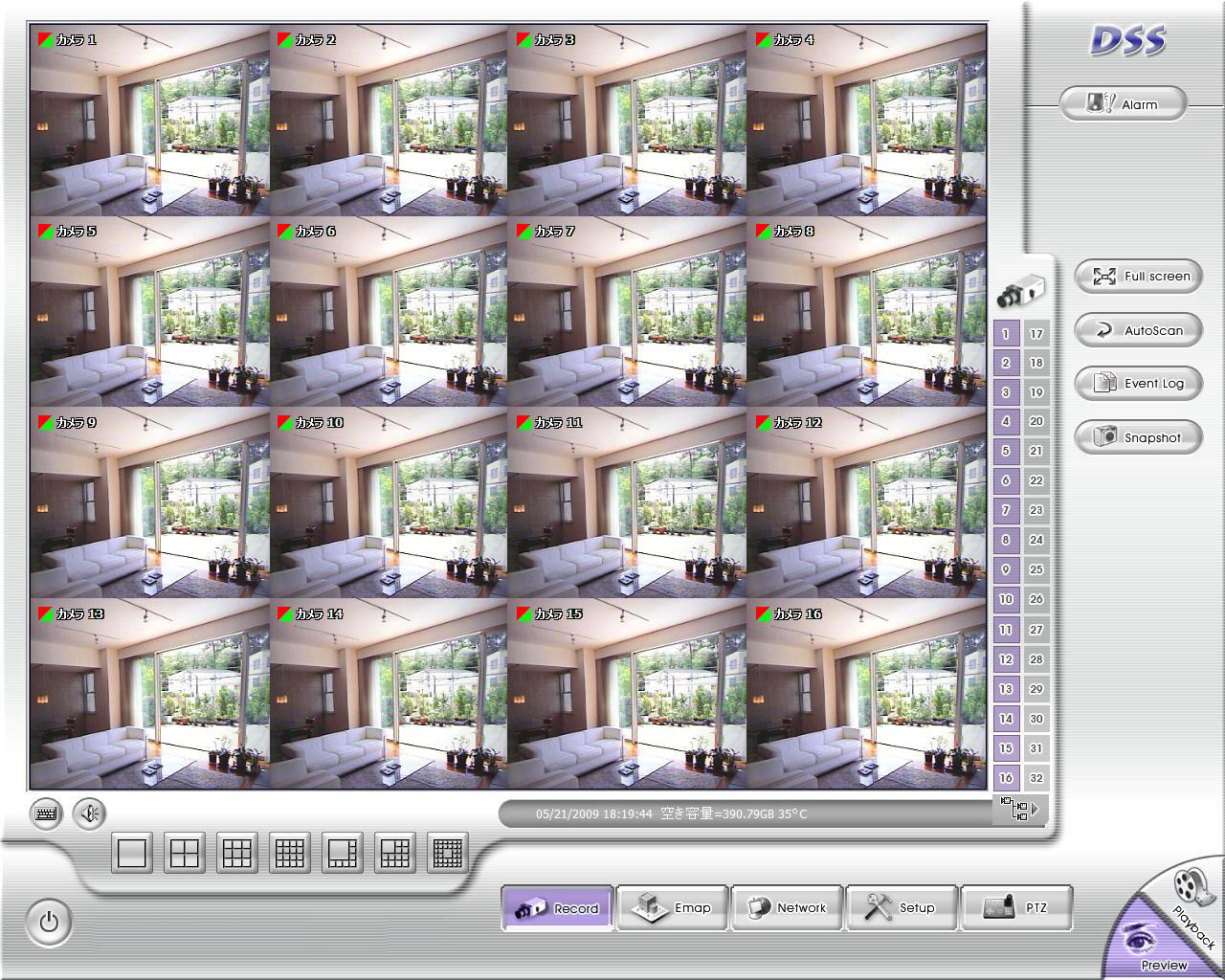

１３分割	１６分割	３２分割（注・２枚挿し時のみ）

下記商品は遠隔地からの監視はもちろん出来ますが
お手持ちのPCへ録画のみも可能です

●動体感知(モーション)自動録画　（感度は１００段階設定、録画時間は１～２５５秒間）
●スマート録画（動体感知機能が反応していないときは録画フレームレートを毎秒１フレーム少なく録画し
　　　　　　　　　　　動体感知があれば設定フレーム数で録画を開始します）
●プリアラーム録画設定（モーション反応などのアラーム反応があった瞬間の前の映像から記録します。最大１０秒）
●スケジュール録画(タイマー予約録画)
●音声感知録画（ある一定以上の音声に反応し録画を開始します）
●上書き録画設定可
●モーション録画やスケジュール録画（２４時間中任意の時間帯を複数箇所指定可能）は
　各カメラにそれぞれ設定できます。　

録画モードの設定例：青＝連続録画時間帯　　緑＝動体感知録画　　赤＝スマート録画　　黄色＝音声感知録画　
　　　　　　　　　　　　　　黒＝録画しない
１ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
２ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
３ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
４ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
５ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
６ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
７ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
８ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
９ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１０ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１１ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１２ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１３ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１４ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１５ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１６ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時

上記のような設定も可能です。
接点入力録画は、さらに別の２４時間設定が可能です

●モーション感知時や、映像信号が途切れた場合、無電圧外部接点入力があった場合下記の動作を連動できます。
　・反応があったチャンネルを拡大表示、録画
　・警告音
　・任意の番号へ電話通知（電話回線が別途必要）
　・画像付Ｅメールの送信
　・ＦＴＰ転送
　・接点出力　　　など、
●ＴＶ出力付（自動ｃｈ切り替え映像出力（任意の秒数）や固定ｃｈ映像出力、アラーム反応CHの表示が可能です。
●Ｗｅｂサーバー機能（ネットワーク上のPCよりインターネットエクスプローラー等のブラウザーのURL部分に
　　　　　　　　　　　　　　IPアドレスを入力するだけで専用のソフトが要らずに接続が可能です）
　・遠隔地ＰＣに専用のアプリケーションが要らず、インターネットエクスプローラなどのブラウザーでの遠隔監視も可能です。
　・さらに過去の映像の検索、再生の他、録画の詳細設定なども遠隔地ＰＣから可能です。
　・弊社スピードドームカメラ:49395/49396/49560/49561/48980/48979/48114や
　　　　　　Ｐａｎａｓｏｎｉｃ社製のＷＥＢカメラも選択、設定することができます。
●Ｅマップ機能（フロアの図面の画像ファイルからカメラの設置場所を記入
●ユーザー管理機能（各ユーザーを登録しそれぞれに制御権限を設定できます）
●入力画面にソフトウェアキーボードが使用可能ですのでマウスのみでの基本操作が簡単です
●ダイナミックDNS設定機能内蔵
●ウォッチドック機能付（本機からPCのリセット線をつなぐことによって異常時PCをリセットします）

●固定IPはもちろん、変動IPでも使用可能です
（グローバルIPでは問題なく使用可能ですがローカルIPの場合はルーター等のネットワークの設定が必要です）
●無電圧リレー入出力機能
　　センサー入力は4個まで無電圧接点入力可能
　　リレー出力は4個まで無電圧接点出力します　　
●モーションデテクター機能内蔵・・
　各画面で任意のエリア内の画像の動きを感知し
　PCへのHDD自動録画可能機能(,感知すれば繰り返し録画動作を行います)
（外部へ無電圧接点センサー出力やPCへのHDD自動録画機能、感度は0～100段階調整可、
●スケジュール録画(タイマー録画)可
●上書き録画設定可
（日付時間表示録画再生可,年・月・日・時・分）

●プリアラーム録画
　　モーションデテクター感知時点より以前以後の録画内容を再生して見る事が可能です
　　　以前1～10秒間、以後1～255秒間設定可能、(録画の撮り逃がし防止が出来ます)
(外部接点録画設定入力時は不可)

●モーションデテクター感知すればEメールへの自動送信可能です
●シールド機能・・・
　　1画面中で録画したくないエリアを任意に選びそのエリア部のみを無録画可能
●お客様にて　ユーザー名とパスワード登録可
●注意・・・本機へカメラを接続しないカメラ入力は未入力の設定をされてください
　　　　　　　（録画速度が遅くなります）
　　注意・・付属のCD-ROM紙ケースは大事に保存下さい紛失されますとご使用出来ません
　　　　　　　(このケースに黒色印字されてます)
　　　　　　　CD-Keyは半角で入力されて下さい
（本機PCI-Expressは標準ロングタイプです、ショート（ﾛｰﾌﾟﾛﾌｧｲﾙ)タイプには装着不可)

SA-49650

【推奨するハ-ドウェアー/スペック】
CPU	Pentium　4　3ＧHz以上を推奨
マザーボード	Intel 915 945 965 975 P35 P45 X38 チップセット NVIDIA nForce4 SLI Intel　チップセット（Intel、ASUS、Gigabyte、MSI　マザーボード）（VIA′SiS′ALiチップセット搭載マザーボ-ドはサポートされていません）
OS	Microsoft Windows XP HOME / PR0対応, Windows Vista対応（32bitのみ）　 Windows 7 (32bitのみ）＜64bitＯＳには対応しておりません＞
拡張スロット	PCI-Expressスロット x1　（I/Oカード用にｘ１） I/OカードはPCIスロットへ接続しないためベイの空きのみで使用できます　注意１・・・2枚挿しする場合はさらに1セット分の空きスロットが必要になります）注意２・・・スリムタワータイプPCなどのロープロファイルPCIバスには接続できません
RAM	１ＧＢ　以上
ハードディスク	ハ-ドディスク上に120GBの空き領域
記録方式	H.264　、　MPEG-4
メディア	CD－ROMドライブ　（バックアップ機能使用時は　CD-RもしくはDVD-R） CD-RもしくはDVD-Rのサイズにバックアップファイルを作成します。
ネットワーク	10/100 Base-T Ethernet カード
VGA	SVGA 128MB カード及び DirectDraw a / YUV 機能 VGA カード又は以上
オーディオ	サウンドカードおよびスピーカ

ハードウェアの組み合わせ		カメラ入力（BNC)	音声入力（RCA）	接点入力	接点出力（リレー出力）	PCIバス空き
本カード（49051）	接点入出力カード（付属）
１	１	16	16	4	4	２スロット（マザーボードは1つのみ使用）

49650 Q&A

注意・・・上記商品に関しまして基本的にサポートは行ってませんのでご了承下さい。

完売御礼

ＳＡ－49051　ＰＣＩカードタイプ　ネットワーク対応16ｃｈデジタルビデオレコーダーユニット
パソコンのＰＣＩバスへ本カードを装着しますと１６ｃｈのネットワーク対応のデジタルビデオレコーダーになります。

録画中に再生とネットワーク同時使用可能(TRIPLEX)

超高速(480fps録画)、多機能、高画質（MPEG4）
デジタル遠隔監視システムユニット
SA-49051\完売
(16台までのカメラ映像と8ch音声入力付きＤＶＲユニット）

16台カメラ入力・・(全画面で）480frame/sec
16台接続時(各画面30fps)
録画解像度：720x480/640x480/350x240pixel切り替え可

超高速、多機能、高画質デジタル遠隔監視システムユニット（SA-49051)

・16CH映像入力　８CH音声入力
・MPEG4　480ｆｐｓ高画質録画（480ｆｐｓ÷16ｃｈ＝各画面30ｆｐｓ）
・最大録画解像度　720*480ピクセル（320*240　640*240　720*480選択可）
・TVモニター出力　（RCAｘ１）
・録画中に記録映像の再生とネットワーク（他のPC)からの同時アクセス可能
・ブラウザー（インターネットエクスプローラー等）からのアクセス可能
・4CH接点入力と４CHリレー接点出力
・バックアップ機能（DVD-RやCD-R等のメディアのサイズごとにバックアップファイルを作成）
・リモートバックアップ機能（ネットワークからせつ属したPCへ記録映像のバックアップ可能
・アラーム発生時に画像付メールの自動送信機能や電話回線への自動電話発信機能
・外部ストレージデバイス（外付けHDDなど）への録画も可能

注意・・他社製と比較して動画のスピ－ドが断然早い超高速DVRユニット機！

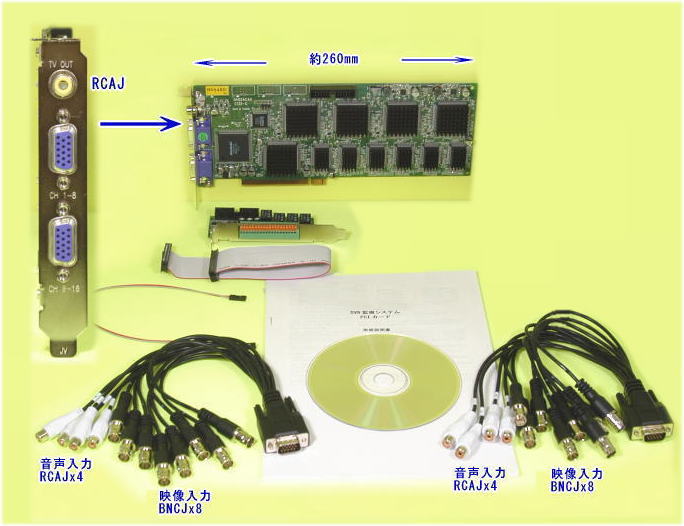

16台カメラ入力端子はBNC接栓 8ch音声入力端子はRCAJ ＴＶ出力はＲＣＡJ 接点入出力（入４CH/出４CH)I/Oカード付き CD-ROM付き日本語取り説付き

モーションディテクトやアラーム感知時などに反応があったCHの画像（ｊｐｇ）を携帯電話へE-MAILで送信可能実際の携帯電話の写真（例：DoCoMo　P904i）
SMTP-AUTHにも対応しております

下記商品は遠隔地からの監視はもちろん出来ますが
お手持ちのPCへ録画のみも可能です

●動体感知(モーション)自動録画　（感度は１００段階設定、録画時間は１～２５５秒間）
●スマート録画（動体感知機能が反応していないときは録画フレームレートを毎秒１フレーム少なく録画し
　　　　　　　　　　　動体感知があれば設定フレーム数で録画を開始します）
●プリアラーム録画設定（モーション反応などのアラーム反応があった瞬間の前の映像から記録します。最大１０秒）
●スケジュール録画(タイマー予約録画)
●音声感知録画（ある一定以上の音声に反応し録画を開始します）
●上書き録画設定可
●モーション録画やスケジュール録画（２４時間中任意の時間帯を複数箇所指定可能）は
　各カメラにそれぞれ設定できます。　

録画モードの設定例：青＝連続録画時間帯　　緑＝動体感知録画　　赤＝スマート録画　　黄色＝音声感知録画　
　　　　　　　　　　　　　　黒＝録画しない
１ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
２ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
３ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
４ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
５ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
６ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
７ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
８ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
９ｃｈ　　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１０ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１１ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１２ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１３ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１４ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１５ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時
１６ｃｈ　０　１　２　３　４　５　６　７　８　９　１０　１１　１２　１３　１４　１５　１６　１７　１８　１９　２０　２１　２２　２３　時

上記のような設定も可能です。
接点入力録画は、さらに別の２４時間設定が可能です

●モーション感知時や、映像信号が途切れた場合、無電圧外部接点入力があった場合下記の動作を連動できます。
　・反応があったチャンネルを拡大表示、録画
　・警告音
　・任意の番号へ電話通知（電話回線が別途必要）
　・画像付Ｅメールの送信
　・ＦＴＰ転送
　・接点出力　　　など、
●ＴＶ出力付（自動ｃｈ切り替え映像出力（任意の秒数）や固定ｃｈ映像出力、アラーム反応CHの表示が可能です。
●Ｗｅｂサーバー機能（ネットワーク上のPCよりインターネットエクスプローラー等のブラウザーのURL部分に
　　　　　　　　　　　　　　IPアドレスを入力するだけで専用のソフトが要らずに接続が可能です）
　・遠隔地ＰＣに専用のアプリケーションが要らず、インターネットエクスプローラなどのブラウザーでの遠隔監視も可能です。
　・さらに過去の映像の検索、再生の他、録画の詳細設定なども遠隔地ＰＣから可能です。
　・Ｐａｎａｓｏｎｉｃ社製のＷＥＢカメラも選択、設定することができます。
●Ｅマップ機能（フロアの図面の画像ファイルからカメラの設置場所を記入
●ユーザー管理機能（各ユーザーを登録しそれぞれに制御権限を設定できます）
●入力画面にソフトウェアキーボードが使用可能ですのでマウスのみでの基本操作が簡単です
●ダイナミックDNS設定機能内蔵
●ウォッチドック機能付（本機からPCのリセット線をつなぐことによって異常時PCをリセットします）

●モーションデテクター感知すればEメールへの自動送信可能です
●シールド機能・・・
　　1画面中で録画したくないエリアを任意に選びそのエリア部のみを無録画可能
●お客様にて　ユーザー名とパスワード登録可
●注意・・・本機へカメラを接続しないカメラ入力は未入力の設定をされてください
　　　　　　　（録画速度が遅くなります）
　　注意・・付属のCD-ROM紙ケースは大事に保存下さい紛失されますとご使用出来ません
　　　　　　　(このケースに黒色印字されてます)
　　　　　　　CD-Keyは半角で入力されて下さい
（本機PCI Busは標準ロングタイプです、ショート（ﾛｰﾌﾟﾛﾌｧｲﾙ)タイプには装着不可)

SA-49051

【推奨するハ-ドウェアー/スペック】
CPU	Pentium　4　3ＧHz以上を推奨
マザーボード	Intel 865　875　915　945 965 P35 　チップセット（Intel、ASUS、Gigabyte、MSI　マザーボード）（VIA′SiS′ALiチップセット搭載マザーボ-ドはサポートされていません）
OS	Microsoft Windows XP HOME / PR0対応, Windows 2000 Professional Windows Vista対応（32bitのみ）　＜WindowsVista64bitには対応しておりません＞
拡張スロット	32－bit　PCI　2.1準拠スロット x２ I/Oカードはマザーボードへ接続しないためベイの空きのみで使用できます　注意・・・スリムタワータイプPCなどのロープロファイルPCIバスには接続できません
RAM	512ＭＢ　以上
ハードディスク	ハ-ドディスク上に120GBの空き領域
記録方式	MPEG-4
メディア	CD－ROMドライブ　（バックアップ機能使用時は　CD-RもしくはDVD-R） CD-RもしくはDVD-Rのサイズにバックアップファイルを作成します。
ネットワーク	10/100 Base-T Ethernet カード
VGA	SVGA 128MB カード及び DirectDraw a / YUV 機能 VGA カード又は以上
オーディオ	サウンドカードおよびスピーカ

ハードウェアの組み合わせ		カメラ入力（BNC)	音声入力（RCA）	接点入力	接点出力（リレー出力）	PCIバス空き
本カード（49051）	接点入出力カード（付属）
１	１	16	8	4	4	２スロット（マザーボードは1つのみ使用）
