防水ハウジングケースコーナーへ

CCDｶﾒﾗ用、映像延長ｺｰﾄﾞ/電源延長ｺｰﾄﾞ/取りつけ金具その他コーナーへ

下記のタイムラプスビデオ録画デッキはインバーター(DC→AC100V変換器（RC007等））を使い、

車の中の電源でも使用出来ます。→

インバーターコーナーへ

ネットワークDVRの基本的な外部からのアクセスについて・・・・
ルーター（LAN）内の端末に外部（WAN)から
アクセス（メーカーにより呼び名は異なりますが、バーチャルサーバーなど）できる機能
があれば可能です。（特にポートの制限がない場合は可能です）
回線は、グローバルIPである必要が有ります（ご契約プロバイダー等にお問い合わせください）
ローカルIP（プライベートIP）でしたら外部（遠隔地）から接続が出来ません。
(ネットワークDVR/DVR+NET機にはルーターが必要です）（ルーターはcorega製をお勧めします)
尚,ルーター,PC等の環境設定のサポートは基本的に行ってません
*市販のルーターの設定はご購入のPCショップ等へお問い合わせ下さい。

下記録画機には映像入力切断時にビデオロスアラームが鳴る機能が内蔵してます
よってカメラからの映像信号が瞬断するスイッチャー機を通しての録画は出来ません
常時4分割映像出力は信号は連続してますので組み合わせ使用可能です
尚、下記の録画機器は白黒専用と明記してない機器は全てカラー(NTSC),白黒(EIA)カメラ対応です

注意・・下記録画機の故障や修理の際、記録媒体(ﾃｰﾌﾟ・HDD)やデーター等の消失及び破損に関しましては一切保証致してませんのでご了承下さい
注意・・・下記DVRで万が一の停電後、自動的に設定の録画モード機能へ復帰する仕様でも
PCと同じくHDDを損傷する危険が有りますので頻繁な停電復帰は行わないでください。
*HDDの保証について：アクセス中の電源遮断や衝撃によるHDD破損は
保証が無効となる場合が有りますので取り扱いにご注意下さい
郵送の際は厳重に梱包して郵送下さい

注意・・・・ＤＶＲにより通常再生中（1倍速）の再生速度が実際の秒間と異なる（速くなる）傾向が有りますが、これは異常では有りません。
　（圧縮映像の再生処理などによるものです）

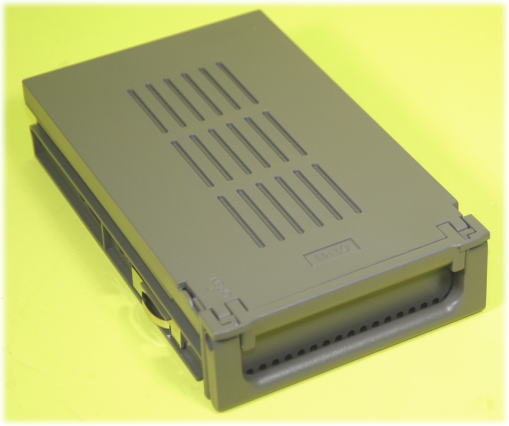

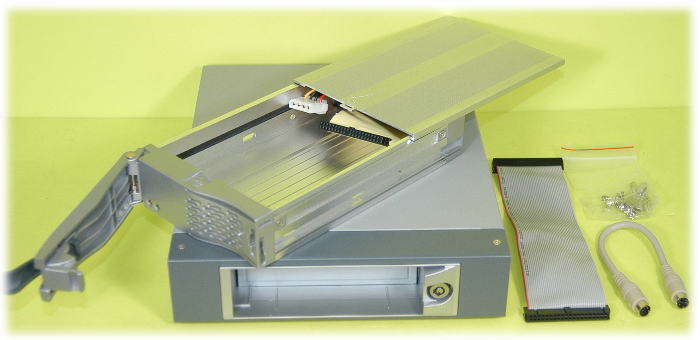

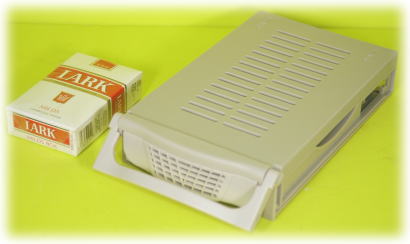

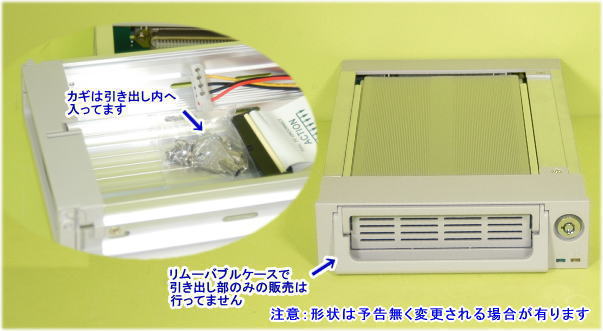

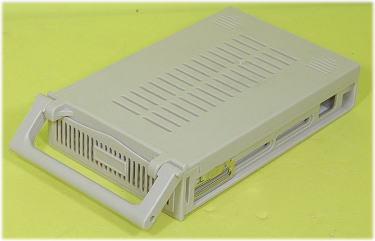

リムーバブルタイプDVRのHDD取り扱い注意点・・・
HDDを本機から外されるときに、録画や再生を停止した後、電源を抜かれてからカギを解除しHDDを抜いてください。
上記の順序でお願いします。
録画中や再生中、電源を入れている状態にHDDを抜く（もしくは、カギを解除）されると、
HDDのデーターが破損し勝手にフォーマットするだけでなく、HDD本体が破損する場合が有ります。
別の本機にHDDを入れる場合は、電源が切れている状態で、HDDを差し込み、カギを閉めてください。　その後電源を差込入れてください。

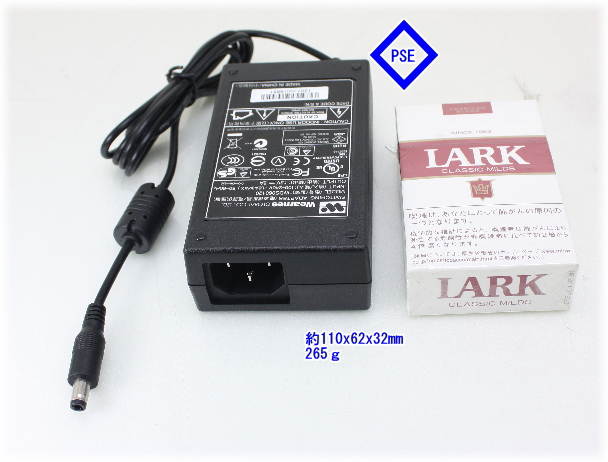

DVRのACアダプターは必ず付属ACアダプターをご使用下さい（市販ACアダプター使用は故障の原因となります/有償扱い)
注意・・DVRメーカーの日々の改良等により予告無くファームウエアーVerが変更される場合がありますが,
このVer違いによる交換等は行ってません。尚、機器の修理等では最新のVerへ交換する事も有りますのでご了承下さい
DVRで録画した内容をPCで再生する場合,再生速度がDVRと若干異なる場合も有ります。

録画機のモーションデテクター機能(映像の動体感知)自動録画機能をご使用の際、50Hz地区はカメラのフリッカー(まばたき)により
　　　　もし誤録画する場合はフリッカーレスカメラや照明は白熱灯/インバーター蛍光灯をご使用下さい。

注意・・・Ｗｅｂブラウザーアクセス対応のネットワークＤＶＲについて
※一部環境（ＡｃｔｉｖｅＸ等の）によりブラウザーでのアクセスが出来ない場合が有ります
その際は、付属のＣＤ－ＲＯＭのネットビューワーをご使用下さい

弊社の下記DVRやNetwork DVRは、すべて設定により上書き(エンドレス)録画可能です。

弊社のDVR機器の表記でfps(フレーム/sec)は・・・1秒当たりの画面表示コマ数/秒です
防犯監視カメラ併用時の録画再生fpsが多いほどHDD容量を消費します,（各画面で7.5fps以上はほぼなめらかな動画です)
【尚,まぎらわしい単位の表記として,120fps(フィールド/sec)は60fps(フレーム/sec)コマ数/秒となります】
(参考・・ディズニーの漫画は約25fps(フレーム))

	録画速度（ｆｐｓ）	画質
CIF（352ｘ240Pixel）	早く滑らか	低画質
2CIF（704x240Pixel）	普通	普通
D1（704ｘ480Pixel）	遅い	高画質

　一般例・・・・
CIF記録で合計120ｆｐｓ録画可能なDVRは
２CIFで記録しますと60ｆｐｓとなり
D1で記録しますと30ｆｐｓとなります。

DVRの録画処理能力　　≒　　解像度（Pixel)　　ｘ　　（左記解像度時の）最高録画速度（ｆｐｓ）

多チャンネル（８～１６ｃｈ）を録画される際　1台で8ch/16ｃｈの録画装置に比べ
４ｃｈ高スペック機を複数台設置されますと画質、速度ともに優れ低価格で構築も可能。

下記のネットワークＤＶＲ(DVR+NET)は、ネットワーク上からの監視が可能です。
例えば、ルーターを使用した家庭内ＬＡＮ、社内ＬＡＮに接続した場合,同じネットワーク内にあるＰＣから監視が可能です。
設定やご使用回線によってはインターネットを使用し遠隔地ＰＣから監視が可能です。

DVR+NET機で

（複数の遠隔地のブラウザーから同時にアクセス可能機)

上記記載以外のDVR+NET機は1箇所からのみアクセス可能機です

専用のソフトをインストールせずに遠隔地PCのブラウザーからも接続可能な機種は下記の機種です
・SA-49061DVR/・SA-49081DVR/・SA-48999DVR/・SA-48424DVR/・SA-48770DVR/・SA-48983DVR

下記の防犯監視機器の映像出力はお手持ちの外部映像入力端子(RCAJ)付のTVやビデオデッキへ接続監視出来ます

*注意：モニターはブラウン管式(出来ればSONY製）をお勧めします
　　　　　アナログ映像信号のAGCや映像補正回路が優れているブラウン管式は高価な液晶モニターより綺麗です

　SATA-HDD対応機
60ｆｐｓのなめらかな動画
録画中に再生も可能(Duplex)
(IRリモコン付き)
日本語メニュー表示
＜４CH　DVR録画機＞

2009年6月1日から本体日本語パネル仕様

裏表拡大

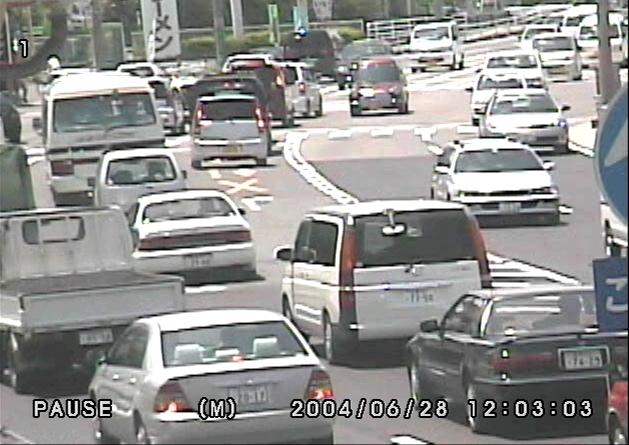

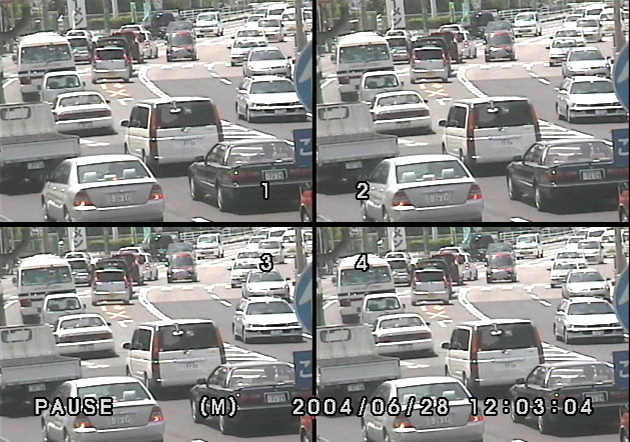

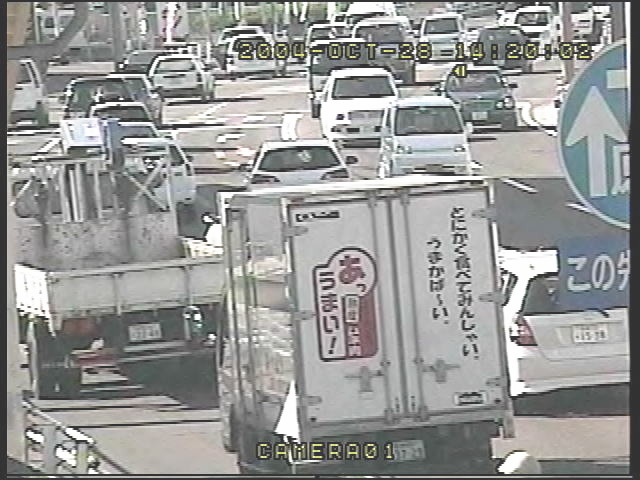

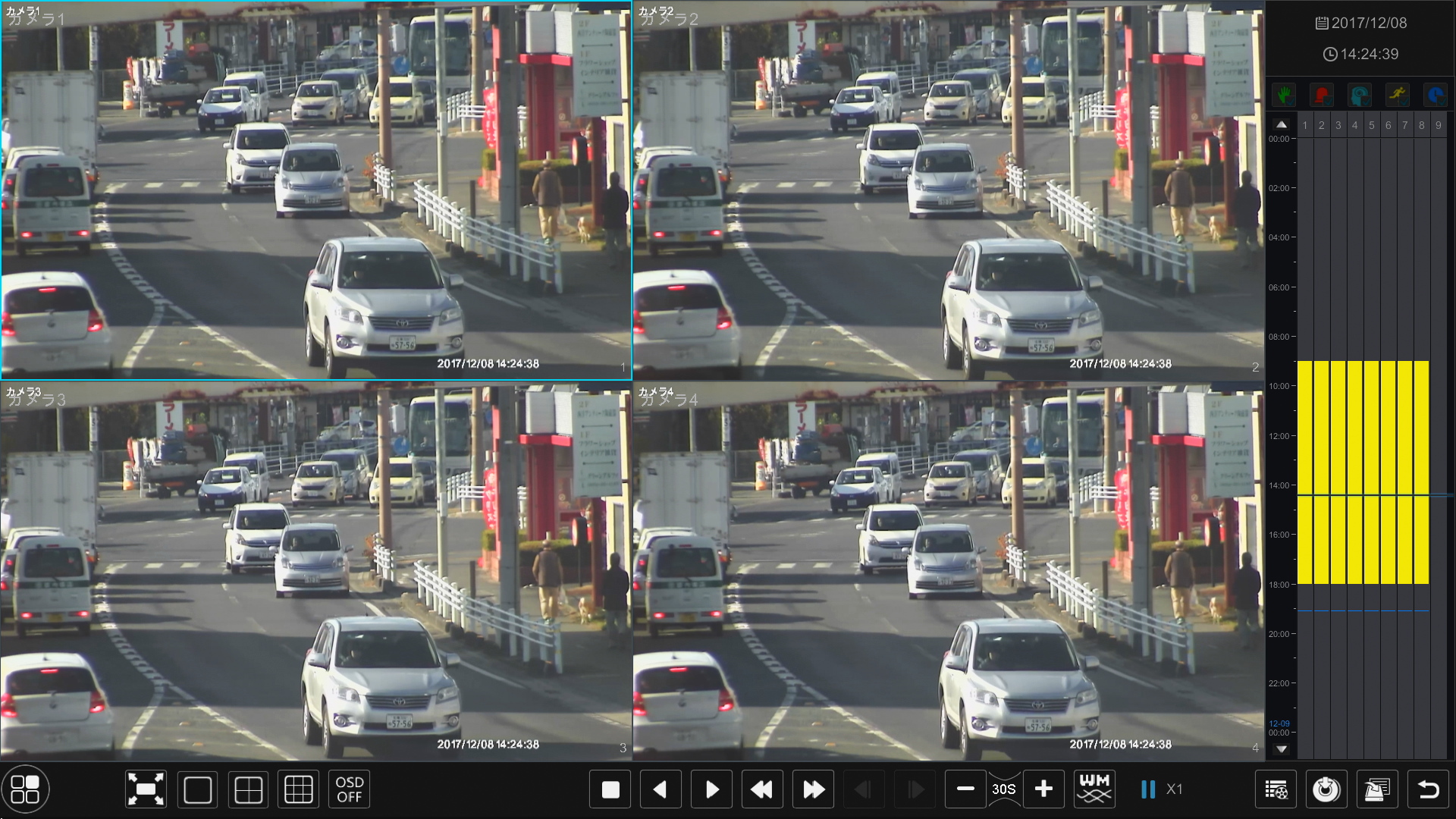

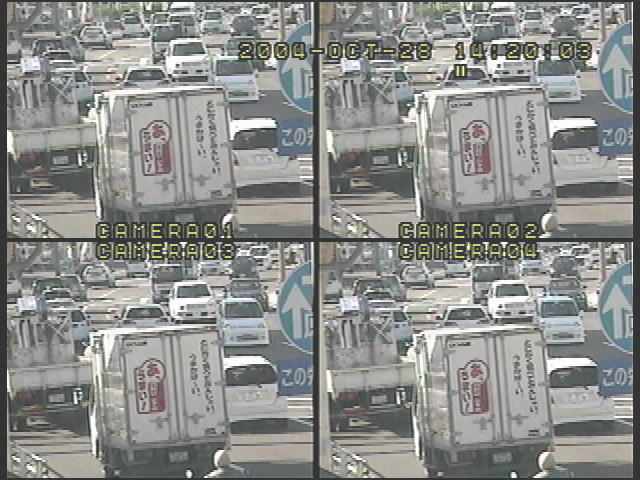

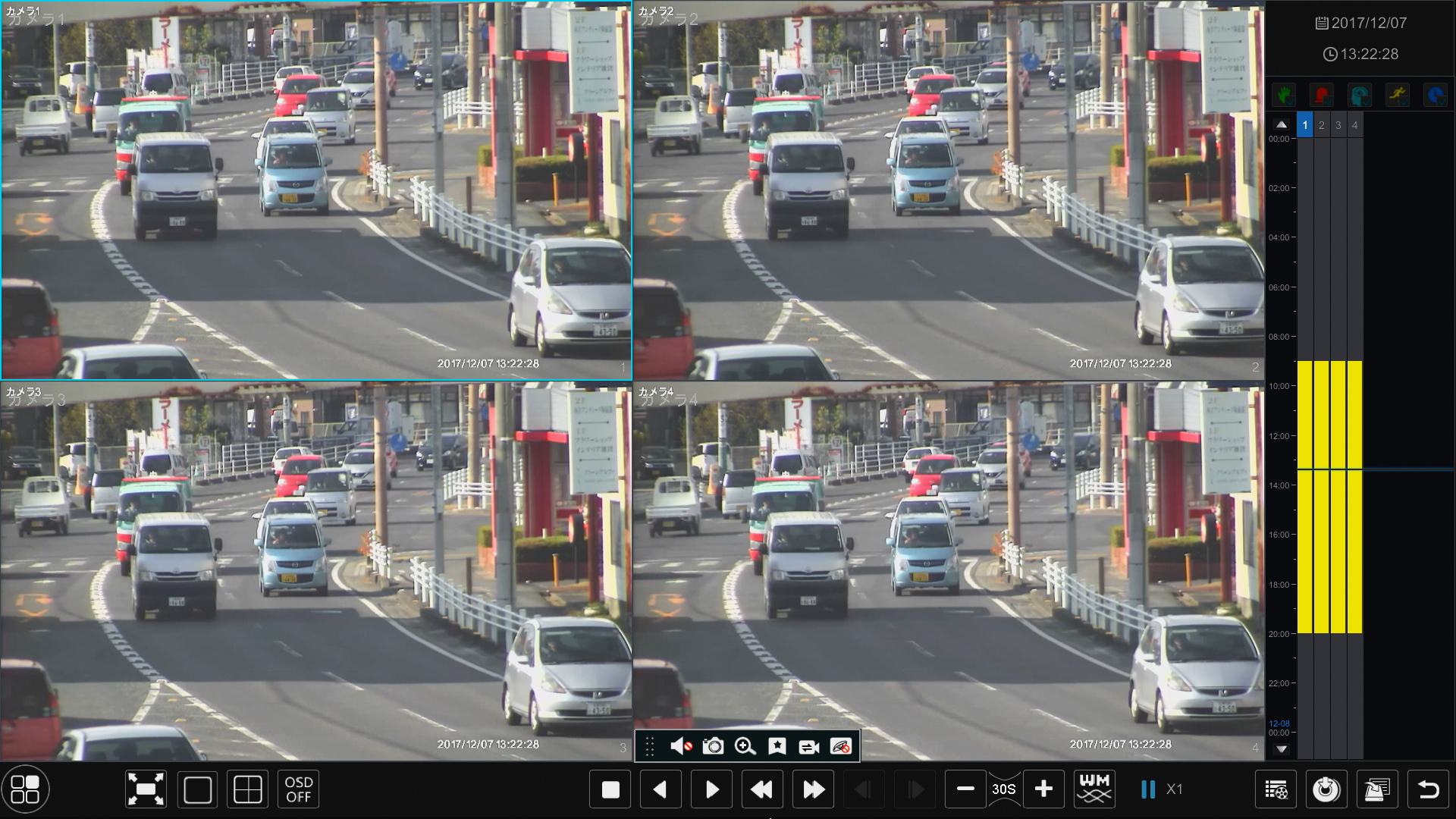

実際の再生映像JPG (4分割）

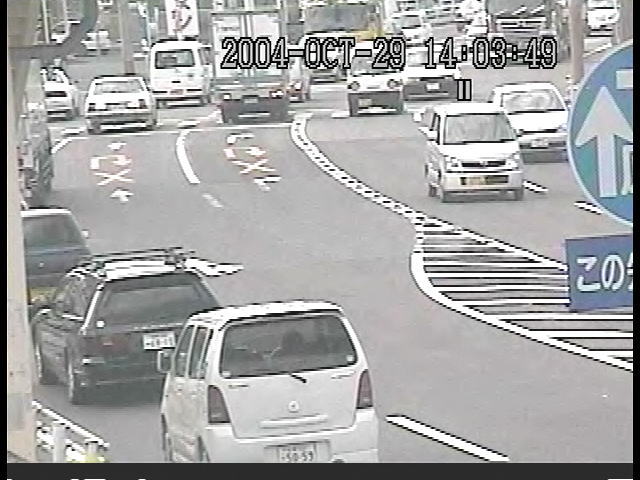

実際の再生映像JPG （フルスクリーン）
実際の再生動画ＭＰＧ　約１０ＭＢ（４分割→フルスクリーン）

4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
コンパクト４CH DVR録画機
(取り説,CD-ROM,ACアダプター付)
(ファンレス構造でファントラブルやファン音無し)
49480の後継機です

SA-49604(49604)(HDD無し)
超特価\18000

2台以上超特価\17000
(49604)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

本機に限り4台以上御奉仕特価\15800
(49604)(HDD無し)
過去1年以内に弊社DVR4台以上ご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49604+500GB HDD内蔵機
特価\26000(49605)
本機は500GB,HDD搭載機

SA-49604+500GB HDD内蔵機
2台以上大特価\24000(49605)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

マルチプレクサー機能内蔵で画質が綺麗で
簡単便利な動体感知自動録画
モーションディテクター機能搭載（感知エリアサイズ変更設定可能）
（カメラ入力1台から4台まで任意に入力録画)

製品仕様　録画中に再生も可能(Duplex)
映像入力	NTSC　　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
音声入出力	入力ｘ１　出力ｘ１　　RCAJ
録画フレーム数	４CH合計60ｆｐｓ各CH　3～30fps（１ｆｐｓ刻み）設定可能
解像度	640x224Pixel/１画面あたり（ＮＴＳＣ）
記録方式	M-JPEG
設定フレームレート数	30～3fps（１ｆｐｓ刻み）　　４CH合計60ｆｐｓ　（NTSC）
録画時間（4ch入力時の目安）録画中に再生も可能 (Duplex)	・320ＧＢ搭載時例　（ＮＴＳＣ）約40時間（高画質/合計60ｆｐｓ時) 約128時間（中画質/合計30ｆｐｓ時) ・500ＧＢ搭載時例　（ＮＴＳＣ）約62時間（高画質/合計60ｆｐｓ時) 約200時間（中画質/合計30ｆｐｓ時) 上記は道路などの映像の変化量の多い場所での録画時間です。動きのほとんど無い室内などでは録画時間が上記の約2倍になります (もちろん弊社全てのDVRも本機も上書き録画可)
録画映像の検索	日付指定検索（年-月-日-時-分-秒）
HDD (別売) 500GB迄1台まで	HDDは80GB～500GBまでの各メーカーの S-ATA（シリアルATA) を御使用下さい SCSI やU-ATAは使用不可です推奨HDD：Seagate製/HGST(日立IBM製） S-ATA (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無し
モーション感知録画時間	5、10、15、20、25、30秒間（感知し続ける間は連続で録画）
警告ブザー	ビデオロス時/モーション反応時　（音無しも可能）ブザー時間（オフ、5、10、15、20、25、30、連続）
スケジュール録画 (タイマー録画)	24時間中の時間帯別ごとの録画設定　（連続録画、モーション反応録画、手動録画）
電源	AC100[v] DC12V,2.1Фmmセンター+
消費電力	約20[w]　（DC１２V側：約1A　最大瞬間２A)
正常動作温度	+５～４０℃
重量	1.5Kg(HDD無しで)
サイズ	200(w)x250(d)x45(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを自動的に1/2/3/4chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

**全イベントの回数は：Max127イベント
HDDは内蔵してませんので市販のHDDをお買い求め下さい

*HDD無し状態でも4分割機能としてもご利用可能です
(1～9秒,シーケンシャル(スキャン)機能で1/2/3/4chと切り替わります,4分割表示可))
*各選択画面のシーケンシャル表示中に4画面同時EACH録画可能(HDD内蔵機）

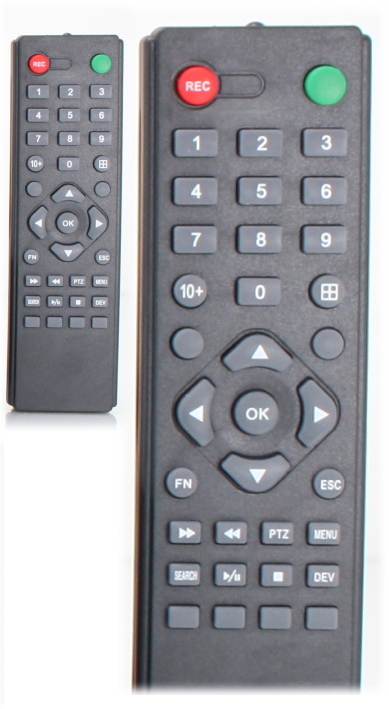

●【補修品】49604用IRリモコン(49608)\2000

■特徴
・マルチプレクサー内蔵で高画質録画/　各CHをフルスクリーンで録画するため、再生時映像がきれいです

・２４時間プログラム録画　：　２４時間中、１時間ごとに２種の録画モード（連続予約録画/モーション感知録画）を設定可能です
　（設定された24時間録画プログラムを毎日繰り返し行います）
　（録画されていない時間帯でもRECボタンを押すことによって強制的に手動録画が可能です）

・各チャンネルの録画フレーム数ｆｐｓ（毎秒あたりの録画コマ数）を3～30ｆｐｓ間で１ｆｐｓ刻みに設定可能（４CH合計最大60ｆｐｓ）
　（ただし、連続録画とモーション感知録画と手動録画の各CHのｆｐｓは同一の設定になります）

・現在の映像を録画しながら（録画を停止することなく）過去の映像を再生できます
　（但し、録画しながらの再生は、（録画との同時処理のため）再生表示コマ数が減りますので、
　　　滑らかな再生映像を表示するためには、一旦録画を停止してから再生を行ってください）

・S-ATA(シリアルATA)タイプのHDDを内蔵可能

・モーションディテクター機能搭載
　各CHの映像に動きがあった場合、検出したｃｈを自動的に録画を開始します
　感知感度は各ｃｈごとに4段階設定が可能です　
　感知エリアサイズと場所の変更設定が可能です：各CHで任意の場所と大きさを,１エリアに設定可能です（縦横16ｘ16）
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)
　※・・・同時間帯にモーション録画と予約連続録画の併用は出来ません
　（例：同じ時間帯（例：２時～３時の間を）に、１CHをモーション録画、２ｃｈを連続予約録画などの設定にはできません
　　　　　同時間帯は全ｃｈ同じ録画モード（連続予約録画もしくはモーション感知録画のいづれか）になります
・各chで明るさ/コントラスト/色合い/彩度　調整可
・操作簡単な日本語メニュー

・１CH音声録音再生可能

・ファンレス構造ですので、とても静かです（HDDの動作音のみです）

・早送りｘ６、ｘ１２、ｘ３６倍速　　　　巻戻しｘ３６倍速

・シーケンシャル表示機能：各CHを自動的に切り替え全画面表示可能。（選択したCHのみの切り替え表示も可能です）
　（切替時間は1～10秒間に1秒刻みで設定可能）

■USBメモリースティックへのバックアップ機能
・USBケーブル（別売　市販品）記録映像のバックアップがきます/　バックアップしたUSBメモリースティックをPCへ接続し付属の再生ソフトウェアにて再生可能です

■録画時間表（500GBタイプの場合）

解像度		60fps	30fps	15fps	3fps
映像方式	画質	60fps	30fps	15fps	3fps
NTSC	高画質	62.5時間	125時間	250時間	1250時間
	中画質	100時間	200時間	400時間	2000時間
	低画質	131.2時間	262.5時間	525時間	2625時間

※上記時間はあくまでも目安です。録画時間の長さは映像の変化量により異なります。

49604 Q & A

　SATA-HDD対応機
60ｆｐｓのなめらかな動画
録画中に再生も可能(Duplex)
(IRリモコン付き/VGA端子付き)
日本語メニュー表示
＜４CH　DVR録画機＞

本体日本語パネル仕様

裏表拡大

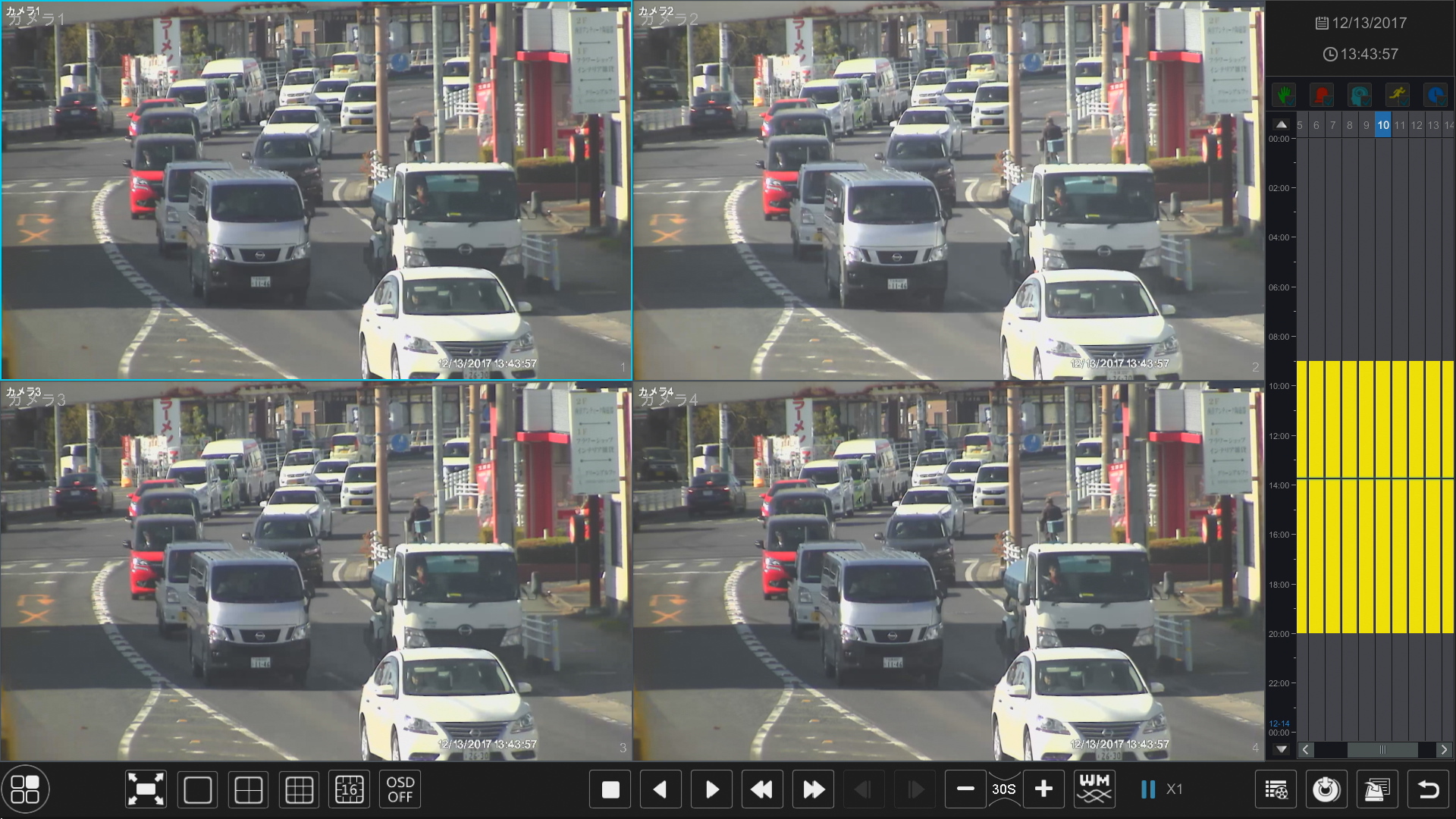

実際の再生映像JPG (4分割）
実際の再生映像JPG （フルスクリーン）
実際の再生動画ＭＰＧ　約１０ＭＢ（４分割→フルスクリーン）

4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
コンパクト４CH DVR録画機
(取り説,CD-ROM,ACアダプター付)
(ファンレス構造でファントラブルやファン音無し)

SA-49706(49706)(HDD無し)
超特価\20800
売り切れ中17日入荷予定

2台以上超特価\19800
(49706)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

本機に限り4台以上御奉仕特価\17500
(49706)(HDD無し)
過去1年以内に弊社DVR4台以上ご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49706+500GB HDD内蔵機
特価\28800(49707)
本機は500GB,HDD搭載機

SA-49706+500GB HDD内蔵機
2台以上大特価\26800(49707)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
他の仕様は上記49604と同じです

（カメラ入力1台から4台まで任意に入力録画)

製品仕様　録画中に再生も可能(Duplex)
VGA端子付き同時映像出力	NTSC　　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type), ，VGA（D-sub15Pin)ｘ１） --市販PCモニターでも映せます
他の仕様は上記49604と同じです

●【補修品】49706用IRリモコン(49608)\2000

49706 Q&A

Webブラウザー（IE等）からアクセス可能
遠隔地から監視出来る
ネットワークサーバー機能内蔵
　SATA-HDD対応機
60ｆｐｓのなめらかな動画
録画中に再生も可能(Duplex)
(IRリモコン付き/VGA端子付き)
日本語メニュー表示
＜４CH　DVR録画機＞

本体日本語パネル仕様

裏表拡大
実際の再生映像JPG (4分割）
実際の再生映像JPG （フルスクリーン）
実際の再生動画ＭＰＧ　約１０ＭＢ（４分割→フルスクリーン）

SA-49750(49750)(HDD無し)
超特価\24800

2台以上超特価\22800
(49750)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

本機に限り4台以上御奉仕特価\21500
(49750)(HDD無し)
過去1年以内に弊社DVR4台以上ご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49750+500GB HDD内蔵機
特価\32800(49751)
本機は500GB,HDD搭載機

SA-49750+500GB HDD内蔵機
2台以上大特価\30800(49751)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
Webブラウザー（IE等）からアクセス可能遠隔地から監視出来る,ネットワークサーバー機能内蔵 ※一部環境（ＡｃｔｉｖｅＸ等の）によりブラウザーでのアクセスが出来ない場合が有りますのでその際は、付属のＣＤ－ＲＯＭのネットビューワーをご使用下さい
他の仕様は上記49604と同じです

（カメラ入力1台から4台まで任意に入力録画)

製品仕様　録画中に再生も可能(Duplex)
VGA端子付き同時映像出力	NTSC　　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type), ，VGA（D-sub15Pin)ｘ１） --市販PCモニターでも映せます

●【補修品】49750用IRリモコン(49608)\2000

49750 Q&A

Webブラウザー（IE等）からアクセス可能
遠隔地から監視出来る
ネットワークサーバー機能内蔵
　SATA-HDD対応機
60ｆｐｓのなめらかな動画
録画中に再生も可能(Duplex)
(IRリモコン付き)
＜ネットワーク機能付き４CH　DVR録画機＞

日本語メニュー表示可←(クリック)

(ファンレス構造でファントラブルやファン音無し)

裏表拡大

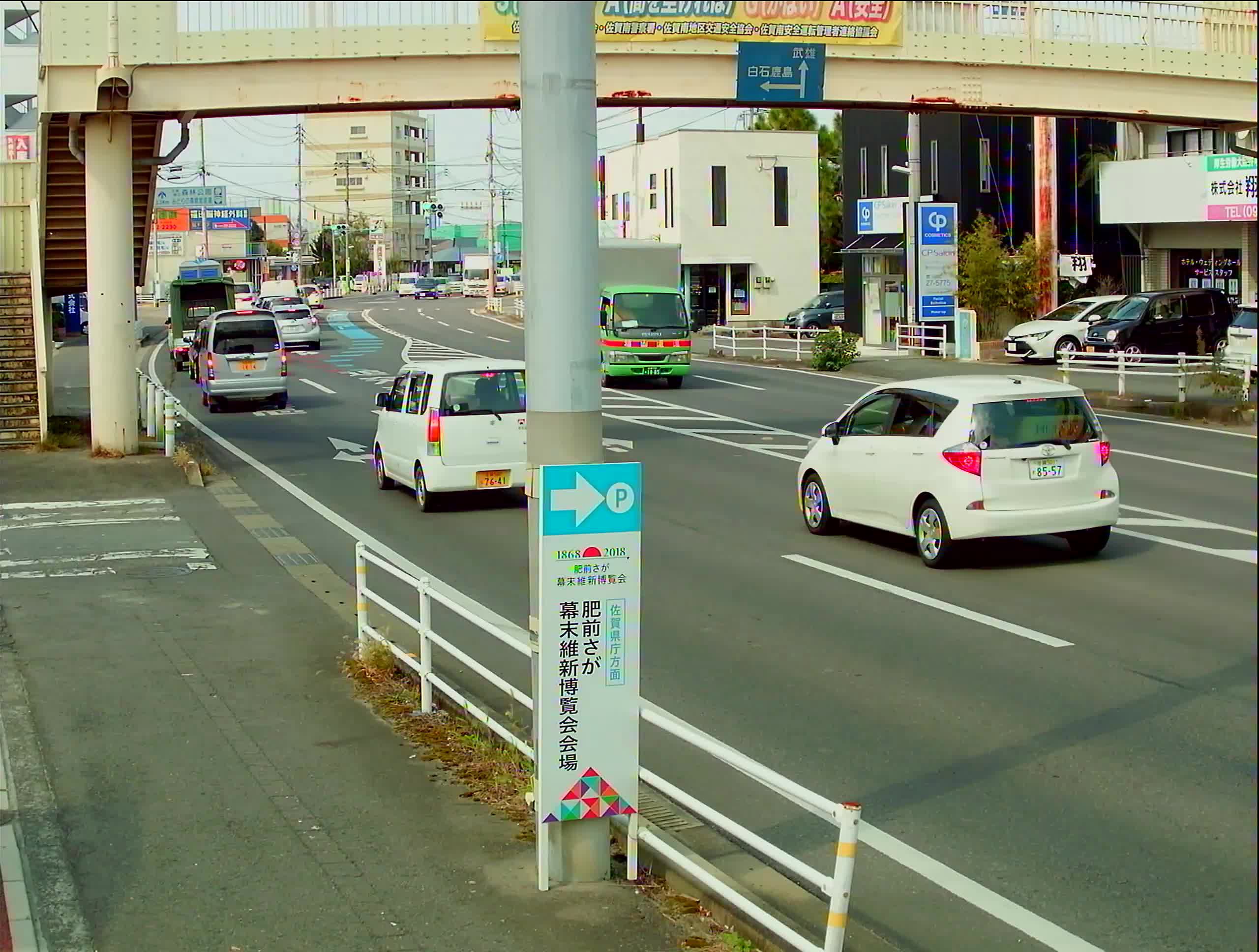

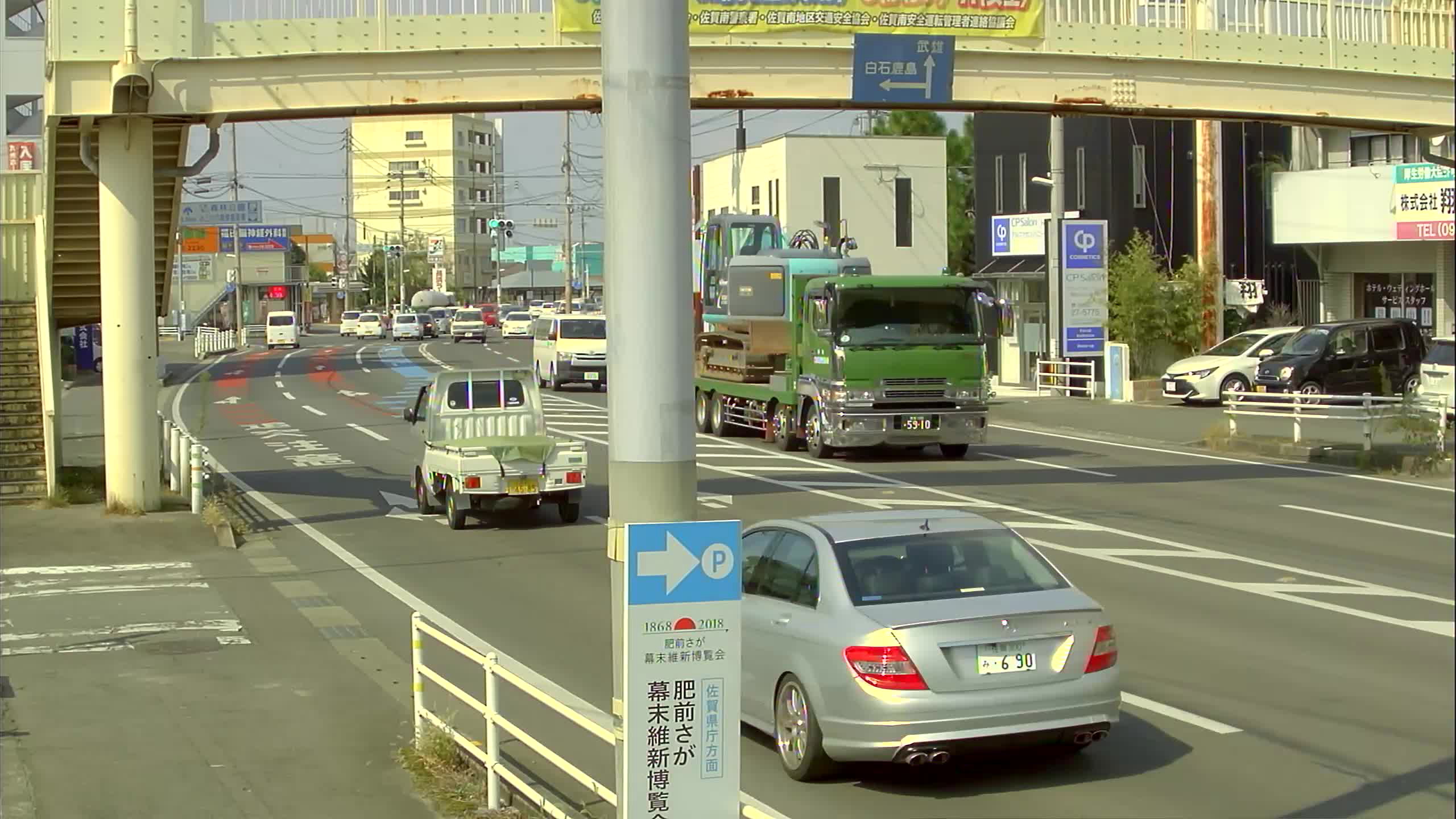

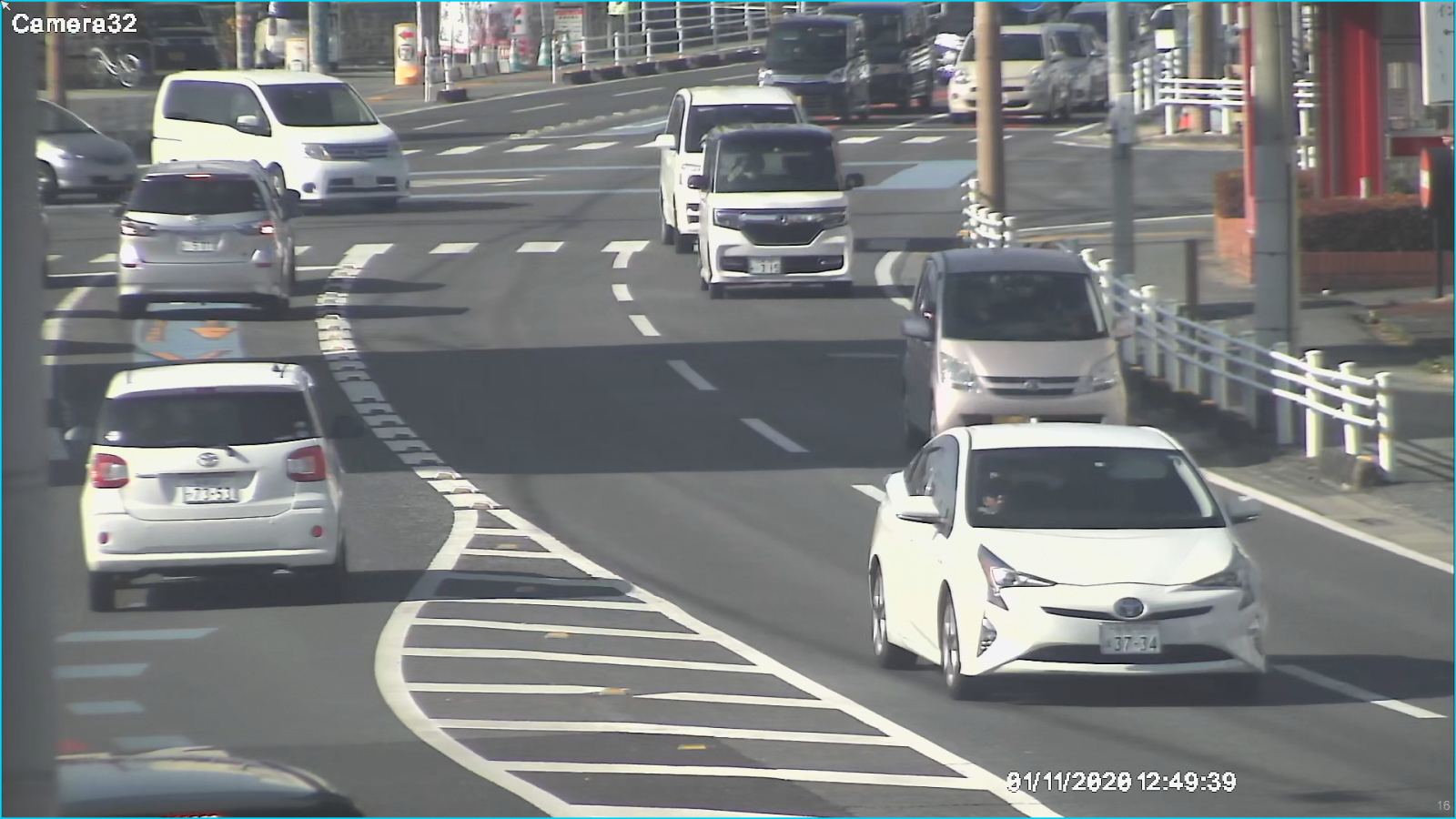

再生画像例（静止画) 150m離れた交差点を47929望遠カメラにて撮影 (4画面再生時)&(1画面アップ再生時)
(クリック)↑↓
実際の再生画像 (4ch入力時再生動画) Windows Media Player等で再生下さい
USBメモリースティックへのバックアップサンプル映像再生ソフト付属（LZH形式)

4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
コンパクト４CH DVR録画機
(取り説,CD-ROM,ACアダプター付)

SA-49555(49555)(HDD無し)
超特価\26800

2台以上超特価\24800
(49555)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49555+500GB HDD内蔵機
特価\34800(49556)
本機は500GB,HDD搭載機

SA-49555+500GB HDD内蔵機
2台以上大特価\32800(49556)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

製品仕様　録画中に再生も可能(Duplex)
映像入力	NTSC　　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
音声入出力	入力ｘ１　出力ｘ１　　RCAJ
録画フレーム数	４CH合計60ｆｐｓ各CH　3～30fps（１ｆｐｓ刻み）設定可能
解像度	640x224Pixel/１画面あたり（ＮＴＳＣ）
記録方式	M-JPEG
設定フレームレート数	30～3fps（１ｆｐｓ刻み）　　４CH合計60ｆｐｓ　（NTSC）
録画時間（4ch入力時の目安）録画中に再生も可能 (Duplex)	・320ＧＢ搭載時例　（ＮＴＳＣ）約40時間（高画質/合計60ｆｐｓ時) 約128時間（中画質/合計30ｆｐｓ時) ・500ＧＢ搭載時例　（ＮＴＳＣ）約62時間（高画質/合計60ｆｐｓ時) 約200時間（中画質/合計30ｆｐｓ時) 上記は道路などの映像の変化量の多い場所での録画時間です。動きのほとんど無い室内などでは録画時間が上記の約2倍になります (もちろん弊社全てのDVRも本機も上書き録画可)
録画映像の検索	日付指定検索（年-月-日-時-分-秒）
HDD (別売) 500GB迄1台まで	HDDは80GB～500GBまでの各メーカーの S-ATA（シリアルATA) を御使用下さい SCSI やU-ATAは使用不可です推奨HDD：Seagate製/HGST(日立IBM製） S-ATA (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無し
モーション感知録画時間	5、10、15、20、25、30秒間（感知し続ける間は連続で録画）
警告ブザー	ビデオロス時/モーション反応時　（音無しも可能）ブザー時間（オフ、5、10、15、20、25、30、連続）
スケジュール録画 (タイマー録画)	24時間中の時間帯別ごとの録画設定　（連続録画、モーション反応録画、手動録画）
電源	AC100[v] DC12V,2.1Фmmセンター+
消費電力	約20[w]　（DC１２V側：約1A　最大瞬間２A)
正常動作温度	+５～４０℃
重量	1.5Kg(HDD無しで)
サイズ	220(w)x288(d)x48(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを自動的に1/2/3/4chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

HDDは内蔵してませんので市販のHDDをお買い求め下さい

*HDD無し状態でも4分割機能としてもご利用可能です
(1～9秒,シーケンシャル(スキャン)機能で1/2/3/4chと切り替わります,4分割表示可))
*各選択画面のシーケンシャル表示中に4画面同時EACH録画可能(HDD内蔵機）

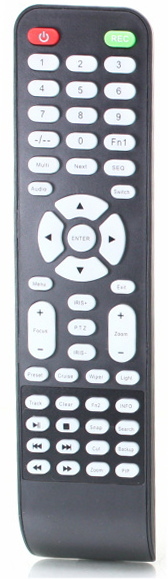

●【補修品】49555用IRリモコン(49567)\2000

■特徴
・マルチプレクサー内蔵で高画質録画/　各CHをフルスクリーンで録画するため、再生時映像がきれいです

・２４時間プログラム録画　：　２４時間中、１時間ごとに２種の録画モード（連続予約録画/モーション感知録画）を設定可能です
　（設定された24時間録画プログラムを毎日繰り返し行います）
　（録画されていない時間帯でもRECボタンを押すことによって強制的に手動録画が可能です）

・各チャンネルの録画フレーム数ｆｐｓ（毎秒あたりの録画コマ数）を3～30ｆｐｓ間で１ｆｐｓ刻みに設定可能（４CH合計60ｆｐｓ）
　（ただし、連続録画とモーション感知録画と手動録画の各CHのｆｐｓは同一の設定になります）

・現在の映像を録画しながら（録画を停止することなく）過去の映像を再生できます
　（但し、録画しながらの再生は、（録画との同時処理のため）再生表示コマ数が減りますので、
　　　滑らかな再生映像を表示するためには、一旦録画を停止してから再生を行ってください）

・S-ATA(シリアルATA)タイプのHDDを内蔵可能

・モーションディテクター機能搭載
　各CHの映像に動きがあった場合、検出したｃｈを自動的に録画を開始します
　感知感度は各ｃｈごとに4段階設定が可能です　
　感知エリアサイズと場所の変更設定が可能です：各CHで任意の場所と大きさを,１エリアに設定可能です（縦横16ｘ16）
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)
　※・・・同時間帯にモーション録画と予約連続録画の併用は出来ません
　（例：同じ時間帯（例：２時～３時の間を）に、１CHをモーション録画、２ｃｈを連続予約録画などの設定にはできません
　　　　　同時間帯は全ｃｈ同じ録画モード（連続予約録画もしくはモーション感知録画のいづれか）になります

・操作簡単な日本語メニュー

・１CH音声録音再生可能

・ファンレス構造ですので、とても静かです（HDDの動作音のみです）

・早送りｘ６、ｘ１２、ｘ３６倍速　　　　巻戻しｘ３６倍速

・シーケンシャル表示機能：各CHを自動的に切り替え全画面表示可能。（選択したCHのみの切り替え表示も可能です）
　（切替時間は1～10秒間に1秒刻みで設定可能）

■LAN接続
・ネットワーク（ルーター使用環境推奨）経由にてPCから本機の全操作が可能です
　(ソフトウェアをインストールする必要が無く、インターネットブラウザーから遠隔監視、遠隔操作が可能です）
　ネットワーク経由で表示される映像はTV出力の映像と同じになります
　（本機とネットワークから同時に別々の操作は出来ません）

■USBメモリースティックへのバックアップ機能
・USBケーブル（別売　市販品）記録映像のバックアップがきます/　バックアップしたUSBメモリースティックをPCへ接続し付属の再生ソフトウェアにて再生可能です

■録画時間表（500GBタイプの場合）

解像度		60fps	30fps	15fps	3fps
映像方式	画質	60fps	30fps	15fps	3fps
NTSC	高画質	62.5時間	125時間	250時間	1250時間
	中画質	100時間	200時間	400時間	2000時間
	低画質	131.2時間	262.5時間	525時間	2625時間

※上記時間はあくまでも目安です。録画時間の長さは映像の変化量により異なります。

高画質高圧縮技術「H.264」
＜マウスで簡単操作＞
操作しやすい日本語表示メニュー採用
録画中に再生とネットワーク同時使用可能(TRIPLEX)
SATA-HDD仕様　　　　(IRリモコン/USB光学マウス付き)
＜ネットワーク機能付き４CH　DVR録画機＞

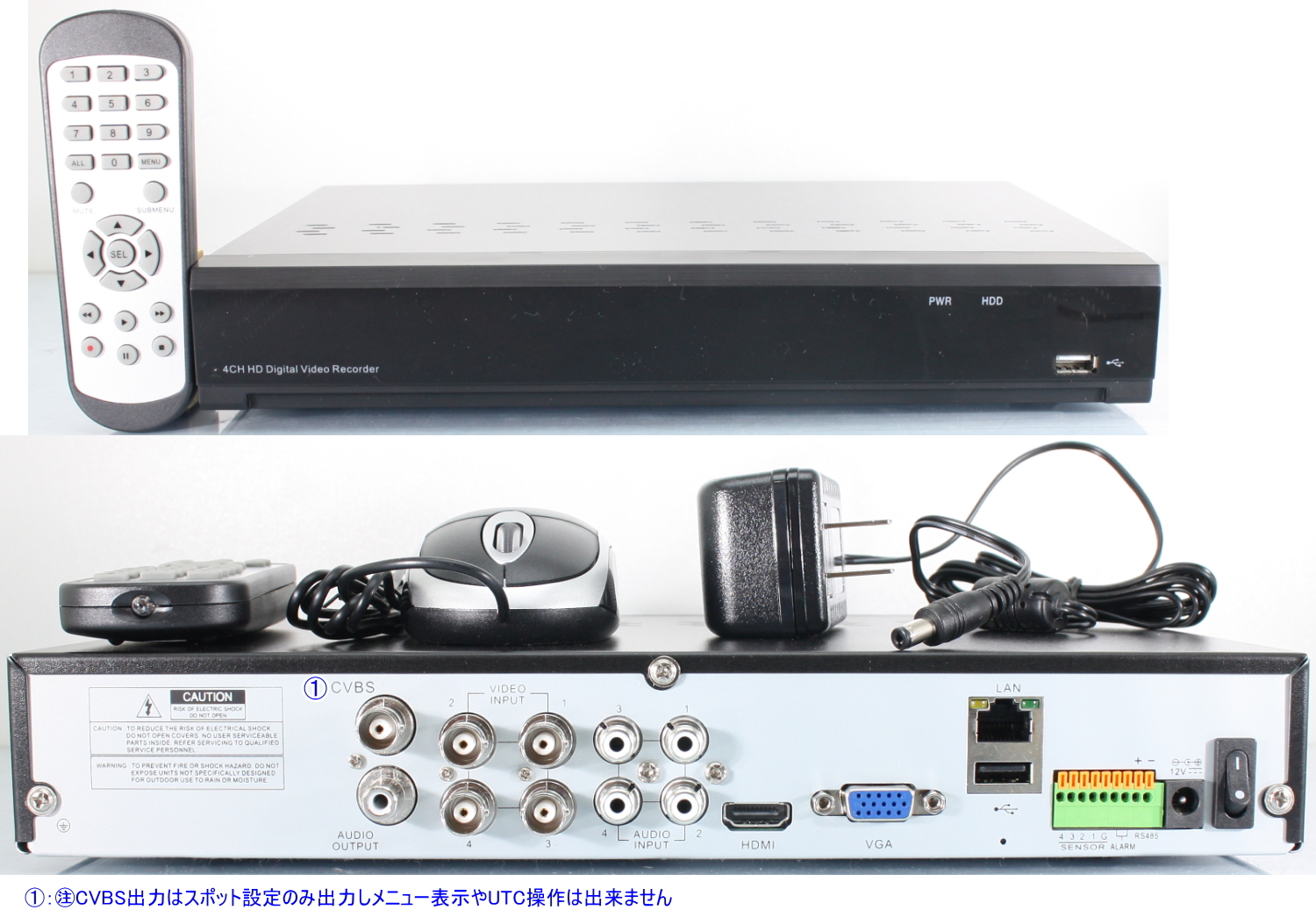

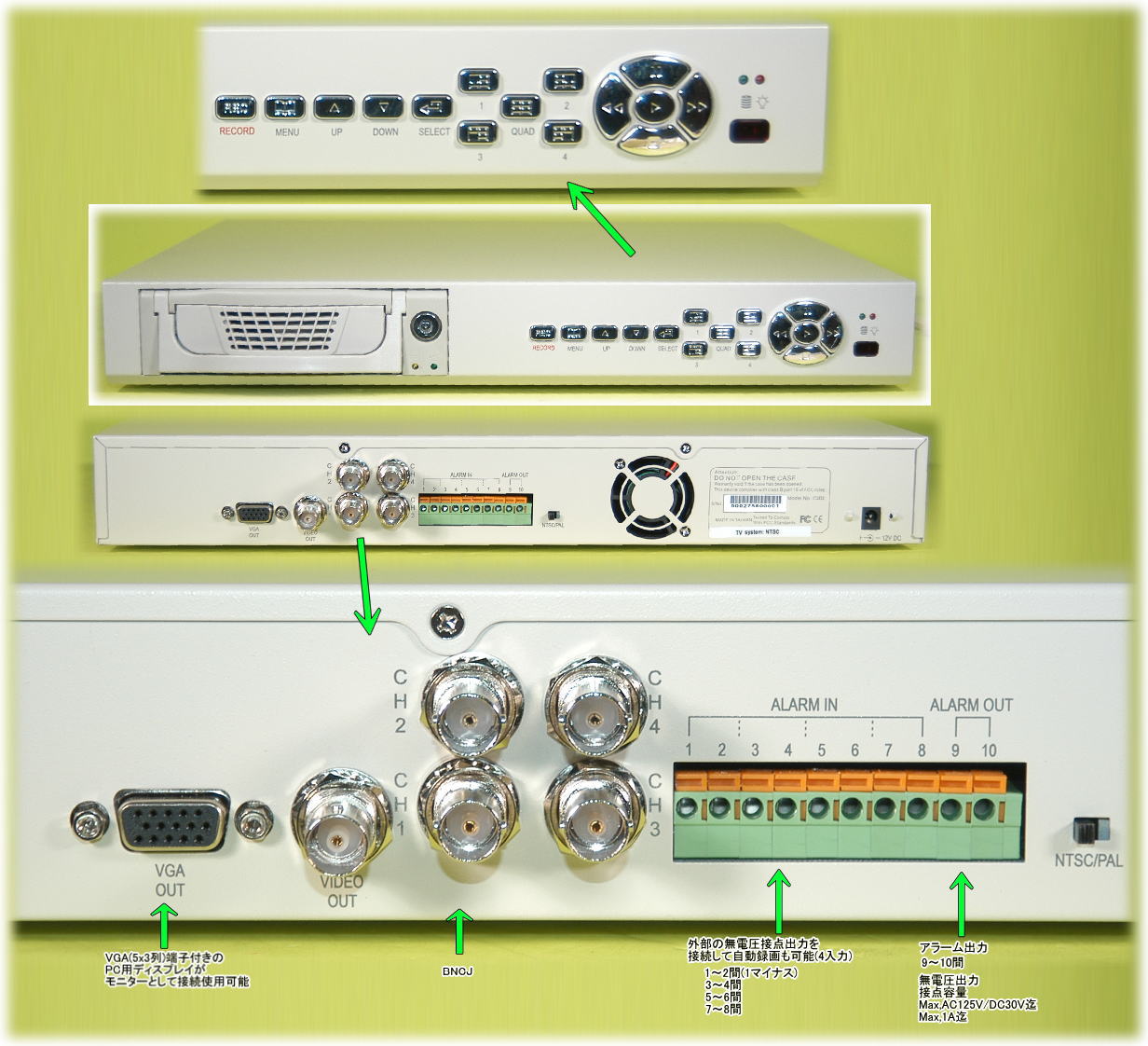

表裏拡大写真
実際の再生映像jpg （4分割）
実際の再生映像jpg （１CHフルスクリーン）
実際の再生動画（MPG）
実際のMENU画面一覧
実際の遠隔地PCの画面一覧

Weｂサーバー機能内蔵
ブラウザーからライブ/再生の
遠隔監視が可能です

【仕様】　　1～4台のカメラ録画機

製品仕様　　　　　　録画中に再生とネットワークが可能(TRIPLEX)
映像入力	NTSC　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　(BNCJ),1.0Vp-p.75Ω(BNC Type) メインモニター同時出力ｘ２　（NTSCｘ１，VGA（D-sub15Pin)ｘ１）　SPOT出力ｘ１
録画フレーム数	最大120ｆｐｓ（CIF:360ｘ240Pixel) 60ｆｐｓ　（2CIF：720ｘ240Pixel） 30fps　（D1：720ｘ480Pixel)
最大録画解像度	D1（720x480Pixel）
録画画質調整	6段階設定可能
映像記録方式	H.264
設定フレームレート数	各チャンネル1fps単位で任意に設定可能 1～30ｆｐｓ（CIF時）　/　CH 1～15ｆｐｓ（2CIF時） / CH １～7fps（D1時）　/　CH
再生速度	再生、早送り(x2x4x8x16x32x64x128倍速) 、コマ送り逆再生、巻戻し
映像検索	カレンダー検索
動体感知自動録画機能 (モーションデテクト)	各画面 24ｘ13エリア設定可能　モーション感度3段階調整可
音声録音	音声入力(RCAJx1),　音声出力(RCAJx1)
HDD	最大1TB(1000GB）　1台まで内蔵可能 HDDは40GB以上の各メーカーの S-ATA を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
録画時間（4ch入力時の目安）	・500ＧＢ搭載時例　（ＮＴＳＣ）約500時間　最高画質、D1（720ｘ480）、30ｆｐｓ時
バックアップ	市販USBメモリスティック
ネットワークインターフェイス	イーサネット対応/WEBサーバー機能

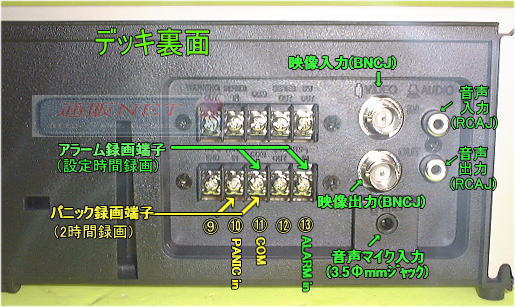

裏面アラーム入力アラーム出力	無電圧接点入力x4　（NO,NC) 無電圧接点出力ｘ1　（NO,NC) *モーション感知やアラーム接点入力時に設定時間のリレー接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB1.1/2.0、RS-485
アラーム録画時間	0～10秒間（1秒刻み）
電源	AC100[v](約40W)
正常動作温度	+5～40℃
重量	2.5Kg (HDD内蔵時）
サイズ	320mm(W)x255ｍｍ（D)x60mm(H)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

＜対応一覧表＞

●【補修品】49575用IRリモコン(49632)\2000

SA-49575
(49575)(HDD無し)
超特価\39800

2台以上超特価\37800/1台(49575)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49575+500GB HDD内蔵機
大特価\47800(49576)
本機は500GB,HDD搭載機

SA-49575+500GB HDD内蔵機
2台以上特価\45800(49576)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49575+1000GB HDD内蔵機
大特価\51800(49577)
本機は1000GB,HDD搭載機

SA-49575+1000GB HDD内蔵機
2台以上特価\49800(49577)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

■特徴

●高画質映像圧縮技術：「H.264」により高画質映像を高圧縮でHDDに保存できます
　4ｃｈ入力、30ｆｐｓ、最高画質設定時に
　500GBあたり約500時間の今までに無い長時間・高圧縮・高画質録画が可能
（上記の値は目安です。映像の変化量によっては短くなることがあります）

●USB光学マウス：マウス操作により画面のアイコンをクリックするだけですべての本機の設定や直感的な操作が簡単に可能です（リモコン操作も可能）

●録画設定：
*本機に限り,録画設定（時間帯（1時間単位）/曜日（日月火水木金土）/ch（１～４ｃｈ）ごとに　録画モード（連続予約録画、モーション録画、接点入力録画）)が
　設定可能です（詳細な録画スケジュールを設定することが可能です）
通常連続録画とイベント録画（モーション感知時・接点入力時）にそれぞれ録画フレーム数を設定可能です
（各チャンネル独立してコマ数と録画画質を設定可能、但し解像度は４ｃｈ共通設定になります）
→実際のスケジュール設定画面（ｊｐｇ）

●カレンダー検索：
録画した過去の映像を検索する場合に便利なカレンダーと時間帯の帯グラフから日時の指定検索ができます

●現在の映像を録画しながら（録画を停止することなく）過去の映像を再生できます

●マルチプレクサー内蔵で高画質録画/　各CHをフルスクリーンで録画するため、再生時映像がきれいです

●各チャンネルの録画フレーム数ｆｐｓ（毎秒あたりの録画コマ数）を１～30ｆｐｓ間で１ｆｐｓ刻みに設定可能
120ｆｐｓ時　（CIF:360ｘ240Pixel)
60ｆｐｓ時　（2CIF：720ｘ240Pixel）
30fps時　（D1：720ｘ480Pixel)

●S-ATA(シリアルATA)タイプのHDDを内蔵可能（最大１TBｘ１）

●モーションディテクター機能搭載
　各CHの映像に動きがあった場合、検出したｃｈを自動的に録画を開始します
　感知感度は各ｃｈごとに3段階設定が可能です　
　感知エリアサイズと場所の変更設定が可能です：各CHで任意の場所と大きさを,１エリアに設定可能です（縦横24ｘ13）
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)

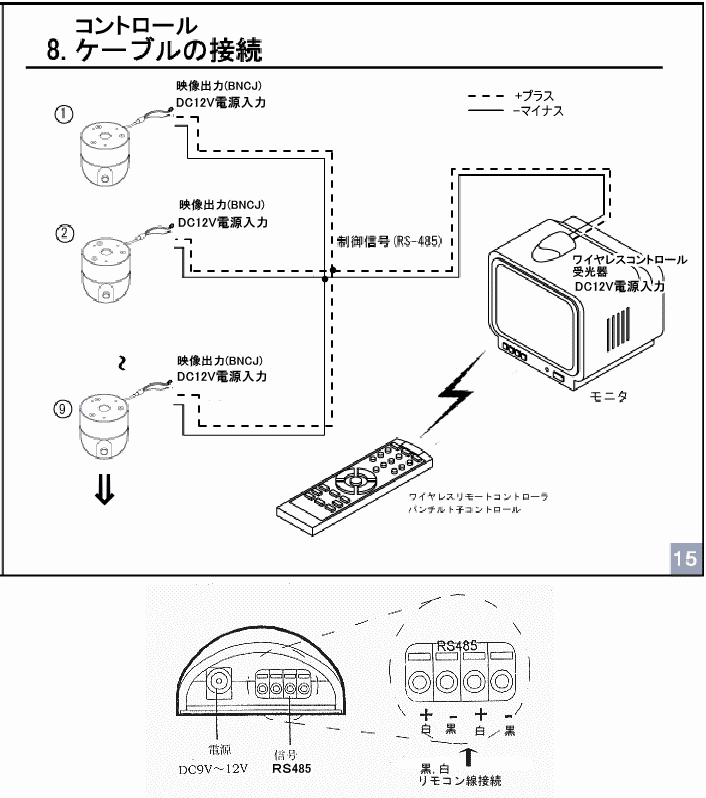

●ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度6段階、5箇所プリセット機能

●操作簡単な日本語メニュー

●１CH音声録音再生可能

●シーケンシャル表示機能：各CHを自動的に切り替え全画面表示可能。（選択したCHのみの切り替え表示も可能です）
　（切替時間は1～30秒間に1秒刻みで設定可能）

●VGA映像出力：メインモニターと同じ映像をD-Sub15PinのVGA出力付　D-Sub15Pin搭載の市販PCモニター等への接続同時出力が可能です

●パスワード保護機能：パスワードを入力しないと本機の一切の操作を制限します

■LAN接続
●ネットワーク（ルーター使用環境推奨）経由にてPCのブラウザー（インターネットエクスプローラーなど）から
本機の遠隔監視が可能です。jpgへ画像のスナップショットやavi動画形式へのキャプチャーも可能です
（パスワード認証機能付）

●本機裏面のTV映像出力と独立してネットワーク（LAN)へ映像を配信可能
　本機とネットワークからのPCと同時に別々の操作が可能です
　（本機ではライブ映像を表示しながら、PCからは過去の映像をカレンダー検索再生が同時に可能ですので
　　本機のTVのライブ監視を止めることなく、PCから過去の映像の閲覧が可能
　　さらには、本機で過去の映像（昨日分）を再生しながら同時にネットワークのPCからは2日前などの異なる映像を
　　同時に再生可能です)

■USBメモリースティックへのバックアップ機能
●USBメモリースティック（別売　市販品）へ記録映像のバックアップがきます
　バックアップしたUSBメモリースティックをPCへ接続し再生可能です

49575 Q&A

＜ネットワーク機能付き４CH　DVR録画機＞

表裏拡大	48818DVRと同じ仕様でHＤＤは上部ケース内へ収納タイプ (ファンレス構造でファントラブルやファン音無し)

高画質,高信頼性
4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
遠隔地から監視出来る
ネットワークサーバー機能内蔵
4チャンネルDVR録画機(リモコン付)

30fps(解像度640x224Pixel)(1秒30コマ)です
(画像は48818と同じ)

実際の再生時の
4画面静止画と1画面拡大画像

実際の再生画像
(4ch及び1ch拡大再生動画)
Windows Media Playerで再生下さい
*録画再生映像は綺麗です

遠隔地ＰＣの実際の再生画像例（静止画)

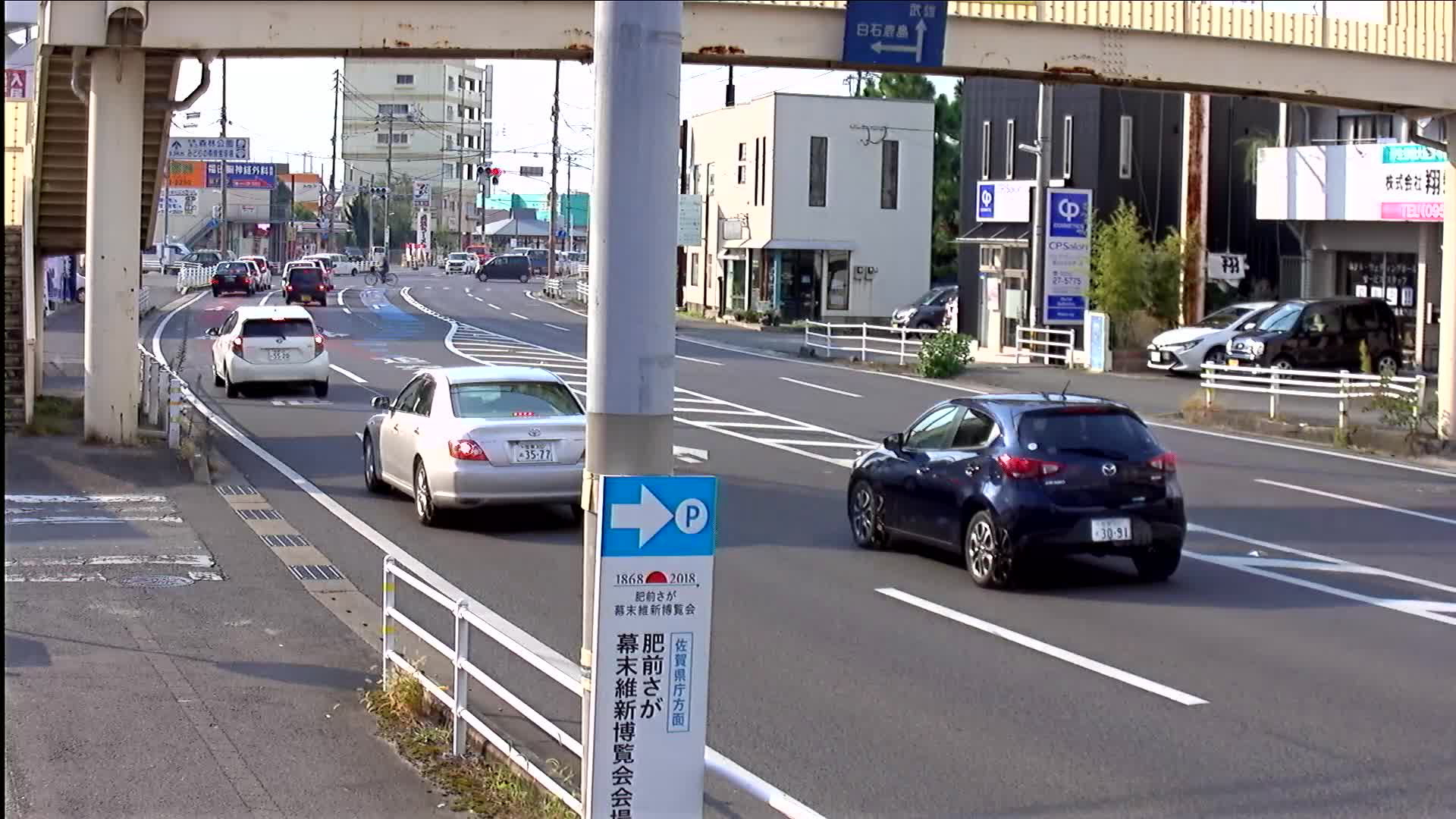

150m離れた交差点を47929望遠カメラにて撮影
(4画面再生時)&(1画面アップ再生時)

SA49570DVR+Net
大特価\22800
(49570)(HDD無し)

2台以上特価\21000(49570)/1台(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA49570DVR+Net+500GB HDD内蔵機
大特価\30000(49571)
本機は500GB,HDD搭載機

2台以上特価\28000(49571)/1台
本機は500GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA49570DVR+Net+1000GB HDD内蔵機
大特価\34800(49572)
本機は1000GB,HDD搭載機

2台以上特価\32800(49572)/1台
本機は1000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

本機の録画再生画質は大変綺麗で
モーションデテター機能内蔵で
動体感知自動録画が可能です!、
尚、格安でWeb上や内部LANからの監視や
機器のメニュー画面(録画の設定他)の
操作も可能で便利な機器です
※モーション感知エリアは任意に設定できません

●最大1ＴＢまでのSＡＴＡ-ＨＤＤ対応（seagate推奨）
●イーサネット対応、インターネット、イントラネットを
　使用しパソコンにより遠隔操作、遠隔監視が可能。
　（ＤＶＲ本体の「録画」「再生」「停止」、
　ＰＣへの保存、リアルタイム監視）
　その際、ＤDNSをお使いになられますと、
　ＩＰアドレスが変動した場合でも、
　同じドメイン名でアクセスでき便利です。
　（ＤＤＮＳに対応したブロードバンドルーター、
　グローバルＩＰであるインターネット回線が必要です）
●録画方法は
　「ＥＡＣＨ（マルチプレクスモード）」画質優先
　「ＱＵＡＤ」コマ数優先
　上記の2つの録画方法があり、切り替え可能です。
●エリア設定モーション感知自動録画の感度は５段階設定。
●音声再生は再生画面数（4分割表示や1画面表示）に関係なく
　　設定メニューで録音選択したchの音声を再生します

●固定IPが便利ですがﾀﾞｲﾅﾐｯｸDNS対応ルーターにてご使用可能です
●注意・・・尚、PC等の環境設定に関するサポートは行っておりません、ご了承下さい

製品仕様
映像入力	NTSC　　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　　2出力(BNCJ),1.0Vp-p.75Ω(BNC Type)
録画フレーム数 (QUAD MODE時)	1,2,3,4,5,7,10,15,30fps （各画面上に同じく）
録画フレーム数 (EACH MODE時)	1,2,3,4,5,7,10,15,30fps(640x224Pixel) （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	EACHモード時：640x224Pixel/１画面 QUADモード時：320x112Pixel/１画面（ＮＴＳＣ）
設定フレームレート数	30/15/10/7/5/4/3/2/1fps （NTSC）
録画時間（4ch入力時の目安）	・500GB搭載時例　　（ＮＴＳＣ）　462時間（画質HIGH/EACHモード/30ｆｐｓ) ・1000ＧＢ搭載時例　（ＮＴＳＣ）　925時間（画質HIGH/EACHモード/30ｆｐｓ)
音声録音	音声入力(RCAJx4)1ch選択録音式　音声出力(RCAJx1)
HDD (別売:49570) 1TB迄	HDDは80GB～1TBまでの各メーカーの SATA を御使用下さい UATAやSCSI は使用不可です推奨動作確認HDD： Seagate (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無電圧接点入力x４、無電圧接点出力ｘ１（NO,NC)
アラーム録画時間	5，１０，１５，２０，２５，３０（秒）
電源	AC100[v]
消費電力	約18[w] DC12V,2.5Фmmセンター+
正常動作温度	+０～４０℃
重量	3.5Kg
サイズ	350(w)x270(d)x70(h)mm
停電復帰後の動作	設定の録画モード機能を開始します

概要
●モーションディテクタ機能搭載で画面変化(被写体が動くなど)時、
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　瞬時自動録画可能
●スタンドアロンで、リアルタイムモニタリング機能がある他、
4台までのカメラを接続でき、監視画面をハードディスクに保存し、
　　　　　　　　　　　　　　　　　　　　　　　　　　　デジタル録画が可能　
●最大四台の監視カメラ及び4chのセンサーが接続でき、アラーム出力も1ch 有　
●市販のSATA 80～1TB迄のHDDを使用可能
●マルチプレクサー内蔵により、カメラ1台で録画再生も可　
　　1台再生時はフル画面再生表示、2台以上は4画面表示と各画面表示可
●メーカー独自の画像圧縮回路技術により高画質の録画が可能

　フレーム数
●モニター時は120フレーム/秒
●録画時は30フレーム/秒と4分割時には完全動画録画可能。
　　　　（マルチプレクサー時はカメラ4台接続の時、7．5フレーム/秒）　
※各画面の再生フレーム数＝設定fps÷録画画面数となります
●設定fpsは最大30fpsで、30/15/10/7/5/4/3/2/1fpsと選択可能です
●EACHモード時(ﾏﾙﾁﾌﾟﾚｸｻｰﾓｰﾄﾞ時)、4画面録画後1画面拡大再生時の
　解析度は640x224で1画面のフレームレートは7.5fps(1秒に7.5コマ録画）なので、
コマ送りとは比較にならない滑らかで綺麗な再生画像となります

　モーションディテクタ機能
●簡単便利なモーションディテクター機能
　（画面内の被写体の動きに反応して録画開始等のアクションを起こす）により、
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　瞬時に自動録画可能　
　例えば・・2画面中に動体を感知しますと瞬時に2画面を録画し動体が
　　　　動き続けるとそのまま録画を続け動体が無くなると設定秒数間後録画停止、
　　　　その時のHDD容量は2画面分のみの消費となります。
●モーションディテクター録画動作設定時間は5秒～30秒間設定可能、
　　　　　　　また、被写体が動いてる間は動体が無くなる迄,続けて連続録画
●時間帯設定可能　
例として《何時から何時まで間ディテクト機能のON，OFF》等が可能　
(モーション感知自動録画時は被写体が動いている間は連続で録画します）
※屋外で風などの影響により、木が揺れて
　　　　　　モーションディテクターが誤動作してしまう場合は・・・・
　　　　⇒4画面中、単画面（屋外)のみを外部アラーム機器で自動録画出来ます　　

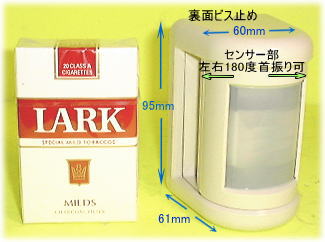

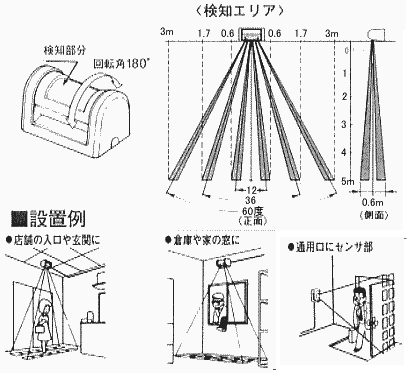

　　例として：　(電池式屋外ワイヤレス熱センサー(45047)で感知し
　　　受信機(45048)裏面NC接点を本機裏面端子接続します)

　本体裏面のアラーム設定
●アラーム入力端子4ch、アラーム出力端子1ch付きで、
外部機器の無電圧接点によるアラーム録画も可能
●3種類の録画モード設定（同時設定は出来ません）
(T：設定時間帯予約録画モード　，
S：本機内蔵の動体感知モーションディテクター自動録画もしくは、
本体裏面外部無電圧接点入力録画モード)
注意・・24時間中1時間単位設定で3種の録画が可能です(T/S/-),
もし24時間連続録画の場合は全T設定にて行います。
（自動的に設定録画モード機能を開始します)
また、録画停止時間帯設定は(-)を設定下さい。
マニュアル録画停止の際は(S)設定後裏面端子へ
ロック式押しボタンにて（市販)操作下さい。

　解像度
●EACHモード時：640x224Pixel/画面、
　　QUADモード時：320x112Pixel/画面　　　　
　　マルチプレクサーEACHモードが断然綺麗です

　記録方式
●Motion-JPEGで圧縮、画質も3段階（HIGH //NORMAL/LOW）
　　　　　　　　　　　　　　　　から選択可能
●マルチプレクサーモード、4分割モードから録画方式が選択可能
　　（EACHモード及びQUADモード）　
●監視映像は高画質Motion-JPEG方式で保存　
●ネットワーク経由でのPCへキャプチャ保存が可能

LAN(ネットワーク遠隔監視）
●・ネットワーク（ルーター使用環境推奨）経由にてPCから本機の全操作が可能です
　ネットワーク経由のPCに表示される画面は本機裏面のTV映像出力と
　同じ映像となりますので、録画・再生・ライブ表示を本機で行いながら
　同時にPCからの監視は可能です。
（但し、TVとPCは同じ画面になります、本機で過去の映像を再生中は
　遠隔PCの映像も同じく過去の再生映像になります）
　（本機とネットワークから同時に別々の操作は出来ません）
　

　HDDに関して
●最大1TBまでハードディスクが取り付け可能　（別売りとなります）
●市販品のHDDを装着の際には、
SATA の80GB～1TBをご使用下さい
（当店ではSeagate社製をお勧めします）　
SCSI は使用不可となります

　その他
●操作しやすいオンスクリーンメニュー採用
(もちろん日本語取り説付き)
（監視録画、センサー、警報器、パスワード、
ハードディスク上書き及びその他の機能を設定できます）
●エンドレス上書き録画設定ももちろん可能
●日付時間表示録画なので、日付時間よりサーチ検索、
　　　　　　　　　　　イベント検索による一発サーチ可能
(録画内容検索は年,月,日,時,分,秒を入力で一発検索出来ます。)
●一般にテープ式では操作時に時間差が有りますが、
PCでのｺﾝﾄﾛｰﾙでコマ送り再生時に本機は操作に正確に
　　　　　　　　　　　　追従し静止画像を再生できます
（本機は早送り再生や静止画像再生も可能ですが、
ｽﾛｰﾓｰｼｮﾝｺﾏ送り再生しません、　
PC接続操作ではｽﾛｰﾓｰｼｮﾝｺﾏ送り再生が行えます)
（注意・・・本機は高画質機です。尚、画像圧縮記録様式名では無く
メーカーの独自画像圧縮回路技術レベルで大幅に異なります）
*本機はWeb遠隔監視中に
約数十秒間隔で定期的にネットワークの再接続動作を行います
●倍速再生も、約2，4，8倍速が可能
（最高画質,30fps,4ch時の最高速再生は約7～10倍速となり1ch時は30～40倍速となります)
●スケジュール録画可能
(曜日の指定は不可,24時間の時間帯指定は可能です)

【補修部品】 *IRリモコン(49573)\2500

録画時間とHDDの容量の目安（クリック）
録画時間は参考データーですが画像圧縮処理の関係で映す映像で動画や静止画で録画時間が変化します
動体速度や映像画面情報量が大きいほどHDDの容量を消費します

＜４CH　DVR録画機＞

日本語メニュー表示可←(クリック)
表拡大	裏拡大
再生画像例（静止画) 150m離れた交差点を47929望遠カメラにて撮影 (4画面再生時)&(1画面アップ再生時)
(クリック)↑↓
実際の再生画像(4ch及び1ch拡大再生動画) Windows Media Playerで再生下さい

4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
４CH DVR録画機(取り説ACアダプター付)

SA-49012　320GB　HDD内蔵(49012)
超特価\35800
本機は320GB,HDD搭載機

2台以上超特価\33800/1台（49012）
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49013　640GB320GBx2) HDD内蔵機
大特価\完売(49013)
本機は640GB,HDD搭載機

SA-49013　640GB(320GBx2)HDD内蔵機
2台以上特価\完売(49013)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

マルチプレクサー機能内蔵で
再生時のﾌﾙ画面表示時各ｶﾒﾗの映像画質が非常に綺麗です
通常のDVR4chﾀｲﾌﾟ(マルチプレクサー機能無し）は
1/4画面録画をﾌﾙ画面表示再生しますので
当然画質はﾌﾙ画面時の1/4画質で低画質となります

特徴
・モーションデテクト自動録画　
　　モーション感知エリアの設定可能
・市販のCF（コンパクトフラッシュ）へ、
　　録画映像のバックアップ可能
・曜日ごとに24時間録画スケジュールを設定可能です
・合計１２０ｆｐｓの高速録画（各CH３０ｆｐｓ）
・録画中に再生も可能(Duplex)
・音声録音可/再生映像部分画面2倍デジタルズーム

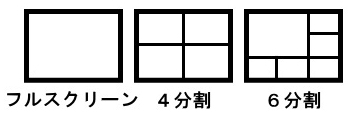

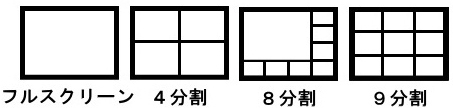

・全画面表示、4分割表示、PIP（ピクチャーインピクチャー）機能
　PIP機能とは↓の右の図の様に映像の中に
映像を表示させる機能です
・本体側面内へ冷却ファンx1内蔵
　　　　

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から4台まで任意に入力録画)

製品仕様　録画中に再生も可能(Duplex)
映像入力	NTSC　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type) 各ch スルー出力付(BNCJ) S端子出力ｘ１
音声入出力	入力ｘ１　出力ｘ１
録画フレーム数	1/30、1/15、1/10、1/5、1/3、1/2、 1、2、3、5、10、15、30、60、120fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	2CIF：720x240Pixel/１画面（ＮＴＳＣ）
画質	5段階設定
記録方式	M-JPEG
録画時間（4ch入力時目安）	・250ＧＢ搭載時例　（ＮＴＳＣ） 71時間（画質SUPER/120ｆｐｓ/各CH30ｆｐｓ) ・500ＧＢ搭載時例　（ＮＴＳＣ） 142時間（画質SUPER/120ｆｐｓ/各CH30ｆｐｓ )
HDD Max 400GB　内蔵2台まで	HDDは40GB～400GBまでの各メーカーの Ultla ATA 100/133 を御使用下さい SATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	市販のCF(コンパクトフラッシュ）付属専用プレーヤーソフトを使用しPCで再生可
再生速度	早送り巻き戻し共にｘ1、ｘ2、ｘ4、ｘ8、ｘ16倍速再生再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x４、無電圧接点出力(NO)ｘ１
アラーム録画時間	5秒～999（秒）
電源	AC100[v] DC12V,2.1Фmmセンター+
消費電力	最大60[w]　右側面50mm角ファン付き
正常動作温度	+5～４０℃
重量	4Kg(HDD無しで)
サイズ	430(w)x360(d)x72.6(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

モーション(動体)自動録画設定時、感知エリアを
任意に設定出来ますので、例えば
屋外のカメラ映像で風で揺れる樹木(動体)のエリアを
避けて設定する事により.
無駄な動体感知せず、モーション録画記録再生時の
検索が短時間で確認出来ます

Q & A

4ｃｈ、合計120ｆｐｓ録画DVR
録画中に再生とネットワーク同時使用可能(TRIPLEX)

操作しやすい日本語表示メニュー採用
録画中に再生とネットワーク同時使用可能(TRIPLEX)
SATA-HDD仕様　　　　(IRリモコン/マウス付き)
＜ネットワーク機能+7インチカラー液晶モニター付き　4CH　DVR録画機＞

(注意：リモコンのデザインは予告無く変わる場合が有ります)

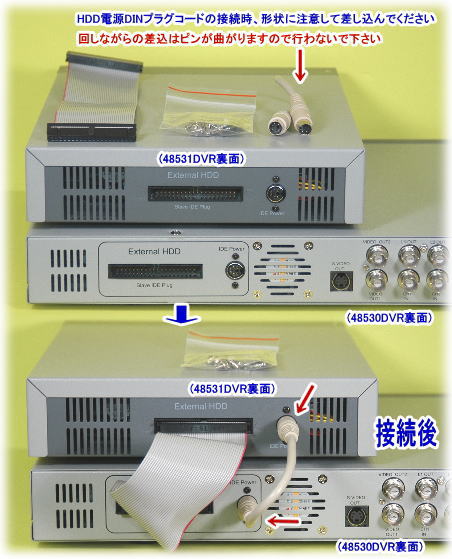

拡大	裏面	全体	HDD取り付け方法

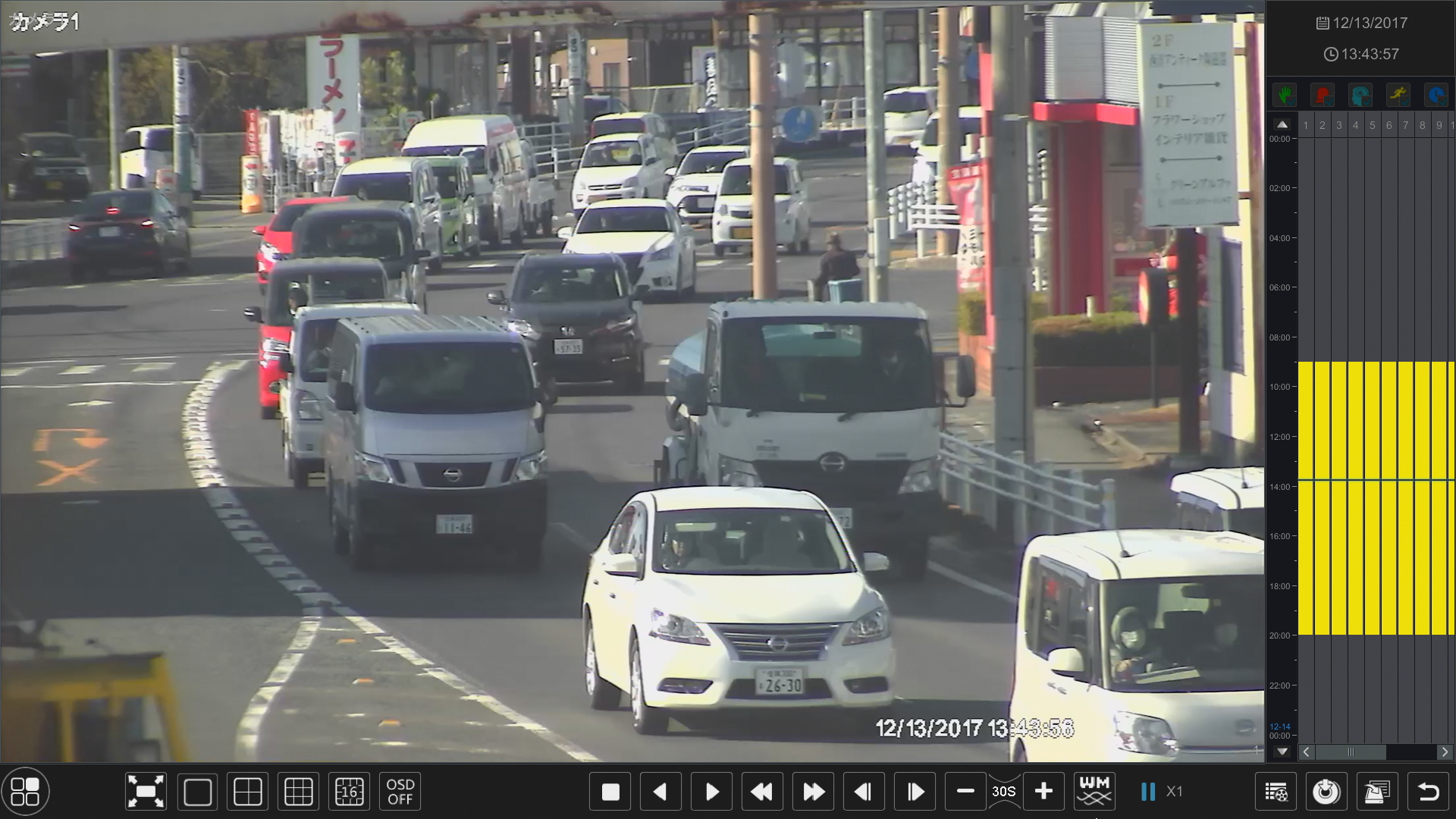

（１ｃｈ再生時の静止画）
（４分割再生時の静止画）
実際の動画（４分割→フルスクリーン）ｍｐｇ　約18MB
実際のMENU画面一覧（JPG　1500ｘ925）約1MB

(ファンレス構造でファントラブルやファン音無し)
超高画質、高圧縮なH.264記録方式
（高圧縮録画：HDD500GBあたり最高フレーム録画時に、
約500時間の録画が可能です）
遠隔地から監視出来る
ネットワークサーバー機能内蔵

SA-49525(49525)(HDD無し)
超特価\63800

2台以上超特価\59800/1台(49525)(HDD無し)
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49525+500GB HDD内蔵機
大特価\71800(49527)
本機は500GB,HDD搭載機

SA-49525+500GB HDD内蔵機
2台以上特価\67800(49527)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49525+1000GB HDD内蔵機
大特価\75800(49528)
本機は500GB,HDD搭載機

SA-49525+1000GB HDD内蔵機
2台以上特価\71800(49528)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

■本製品の特徴

●高画質映像圧縮技術：「H.264」により高画質映像を高圧縮でHDDに保存できます
　4ｃｈ入力、30ｆｐｓ、最高画質設定時に
　500GBあたり約500時間の今までに無い長時間・高圧縮・高画質録画が可能
（上記の値は目安です。映像の変化量によっては短くなることがあります）
・HDDへの録画やネットワーク配信にも「H.264」を使用しています

●トリプレクス方式
　録画・再生・ネットワークからの遠隔監視を同時に行うことが出来ます

●マルチプレクサー内蔵

●USBメモリースティックへのバックアップ機能
　HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
　PCにて再生が可能です

●4ｃｈ接点入力（NO)・１ｃｈ接点出力（NO、NC)機能
・4ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～999秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

●ネットワークサーバー機能
　LANやインターネット経由で本機の映像を遠隔地から監視が可能です
　監視に必要なソフトウェアは、本機内蔵のWebサーバーから
　ブラウザー（IEなど）を使用しPCへダウンロード可能です）

●複数の録画設定
時間帯、曜日、CH、録画モード（連続録画、モーション感知、接点入力）などを
最大１０個設定・実行が可能ですので、いろいろな時間帯の録画設定も可能です
（それぞれの録画モードを個別にも実行可能です）

●アラーム録画
・プリアラーム録画
　（モーション感知及び、外部接点入力（アラーム入力）時より約10秒前の映像を
　さかのぼって録画可能です）
・ポストアラーム機能
　（モーション感知及び、外部接点入力（アラーム入力）時から1秒～999秒間録画可能

●録画映像の検索機能
録画映像の検索の機能及び日付、時間などのカレンダー検索やイベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

●録画中に再生可能な機能内蔵
　(もちろん自動上書き録画も可能です)

●映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

●イベントポップアップ機能
モーション反応やアラーム接点入力時に反応が
あったCHを分割画面表示時などから任意の秒数ポップアップ表示
（フルスクリーン映像出力）します
一定時間後、元の分割画面に戻ります
但し、複数のCHにイベントが発生した場合は
イベントが発生したCHごとにポップアップ表示しますが
その後、元の分割画面には戻りません

●ＲＳ-485コントロール

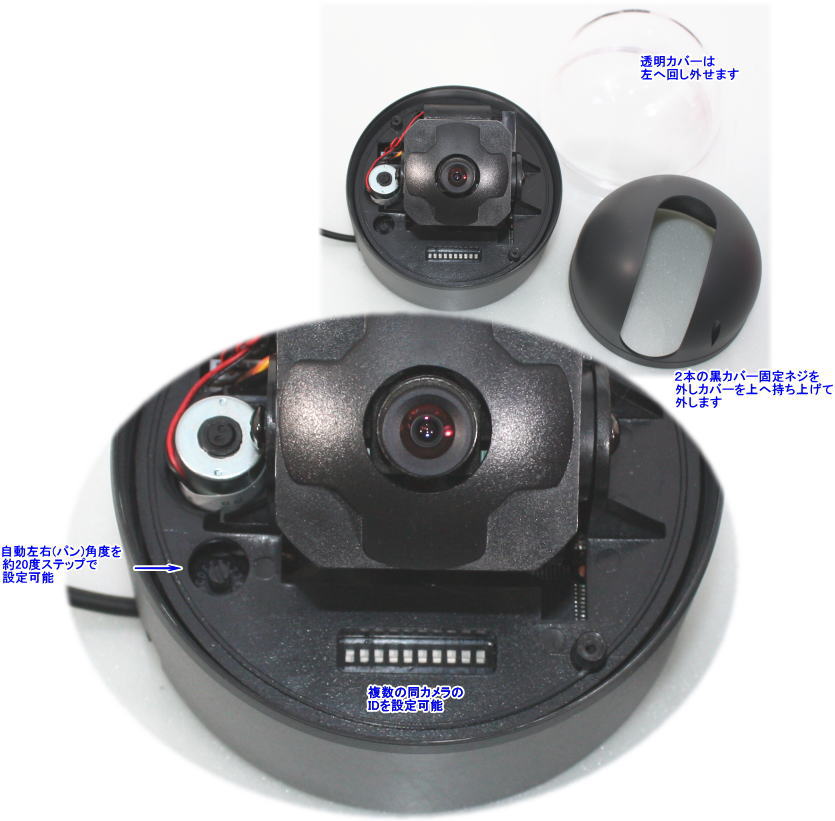

弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度1段階、64箇所プリセット機能

●SPOT映像出力
　メインの映像出力端子とは別にSPOT映像出力端子がついており
　1～4CHのシーケンシャル映像出力やイベント発生時のｃｈの
任意の秒数ポップアップ表示（フルスクリーン映像出力）が可能です
　（但し、この映像出力端子からはメニュー画面などの表示は出来ません）

●２系統映像表示（液晶モニター部）
・内蔵の液晶モニターにDVRの映像と外部入力の映像を切り替え表示可能です
　（通常の液晶モニターとしても使用可能です）
・DVRの機能（録画など）を行いながら液晶のみの電源を切ることも可能です

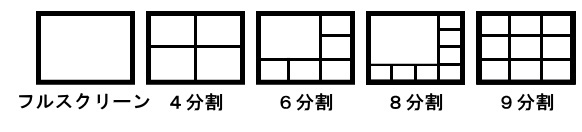

・複数のチャンネルの分割方法が可能です


製品仕様　　　(TRIPLEX)
映像入力	NTSC　4ｃｈ入力(BNCJ),1.0Vp-p.75Ω(BNC Type) （液晶モニター外部入力端子付　映像/音声）
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT　OUTx1出力
録画フレーム数	最大120ｆｐｓ（各チャンネル30ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel）　最大120ｆｐｓ 2CIF（720x240Pixel）　最大60ｆｐｓ D1（720x480Pixel）　　最大30ｆｐｓ
映像記録方式	H.264（録画・ネットワーク）
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能
録画可能時間	320GB　HDD使用時（4ｃｈ入力時）・D1(720ｘ480）　最高画質　30ｆｐｓ（最高fps）　約320時間 500GB　HDD使用時（4ｃｈ入力時）・D1(720ｘ480）　最高画質　30ｆｐｓ（最高fps) 　約500時間
録画画質設定	5段階
再生速度	再生(早送り、巻戻し)：x1,2,4,8,16,32,64倍速　スロー再生（1/2, 1/4 , 1/8 ,1/16）倍速
ズーム機能	デジタル2x2倍ズーム機能付
動体感知自動録画機能 (モーションデテクト)	各画面（16ｘ12）エリア設定可能
音声録音（モノラル）	音声入力(RCAJx1ch)　　音声出力(RCAJx1ch)
HDD	最大1000GB HDD(SATA) まで内蔵可能) HDDは80GB以上の各メーカーの SATA-HDD(シリアルATAタイプHDD）を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x4、（NO) 無電圧接点出力ｘ1（NO,NC) *モーション感知やアラーム接点入力時に設定時間の接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB2.0、RS-485
アラーム録画時間	1～999秒間（モーション録画秒数、接点入力録画秒数、ポップアップ表示秒数　　共に共通設定）
プリアラーム録画	約10秒
電源	AC100[v](約50W)
正常動作温度	+5～40℃
重量	約3.5Kg
サイズ	196mm(W)x146mm(D)x180ｍｍ（H)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります（ｃｈの切替時間は1～999秒間に設定可能）
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

16ｃｈ、合計240ｆｐｓ録画DVR
録画中に再生とネットワーク同時使用可能(TRIPLEX)

録画中に再生とネットワーク同時使用可能(TRIPLEX)
＜ネットワーク機能付き　１６CH　DVR録画機＞
DVD-RW付　SATA-HDD仕様

表裏面拡大

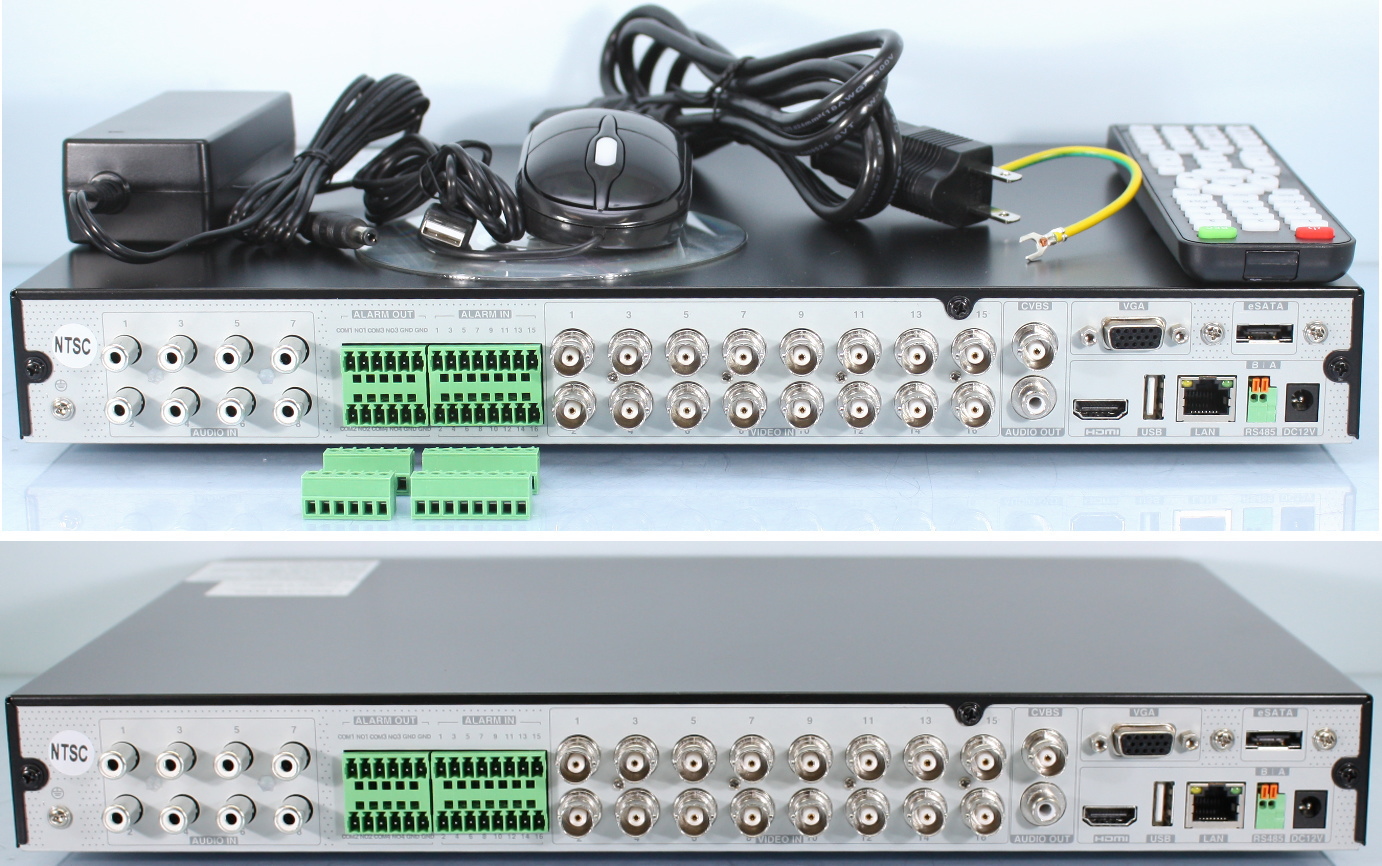

裏面端子線
(付属)

超高画質、高圧縮なH.264記録方式
（高圧縮録画：HDD500GBあたり最高フレーム録画時に、
約300時間の録画が可能です）
操作しやすい日本語表示メニュー採用。
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機

16チャンネルDVR

最高合計240fps（352*240Pixel時）
(1秒240コマ)です
最高解像度D1（720x480Pixel）時60ｆｐｓ

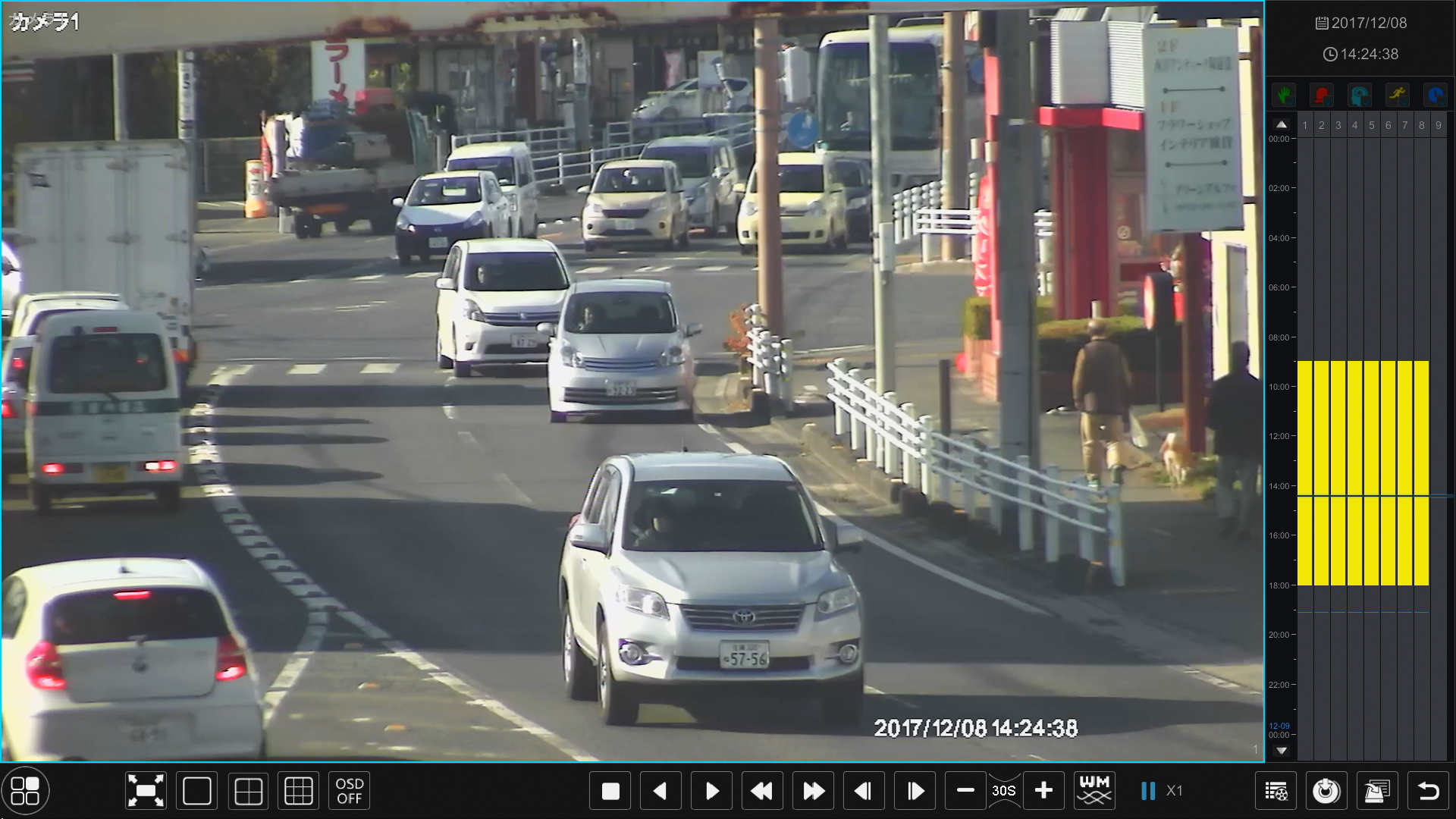

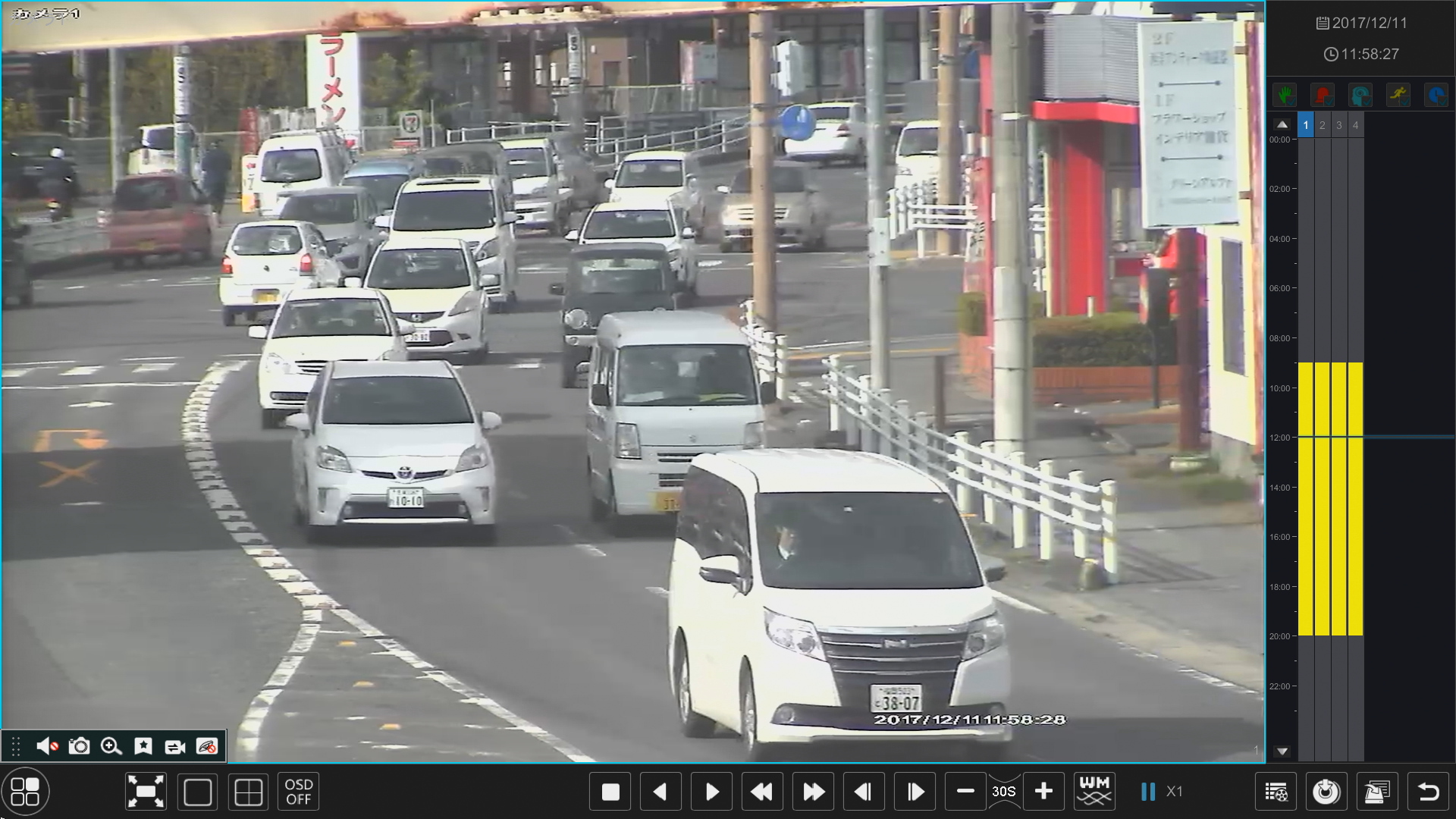

実際の録画再生映像（クリック↓）

(1ch再生時の静止画)
(4分割再生時の静止画)

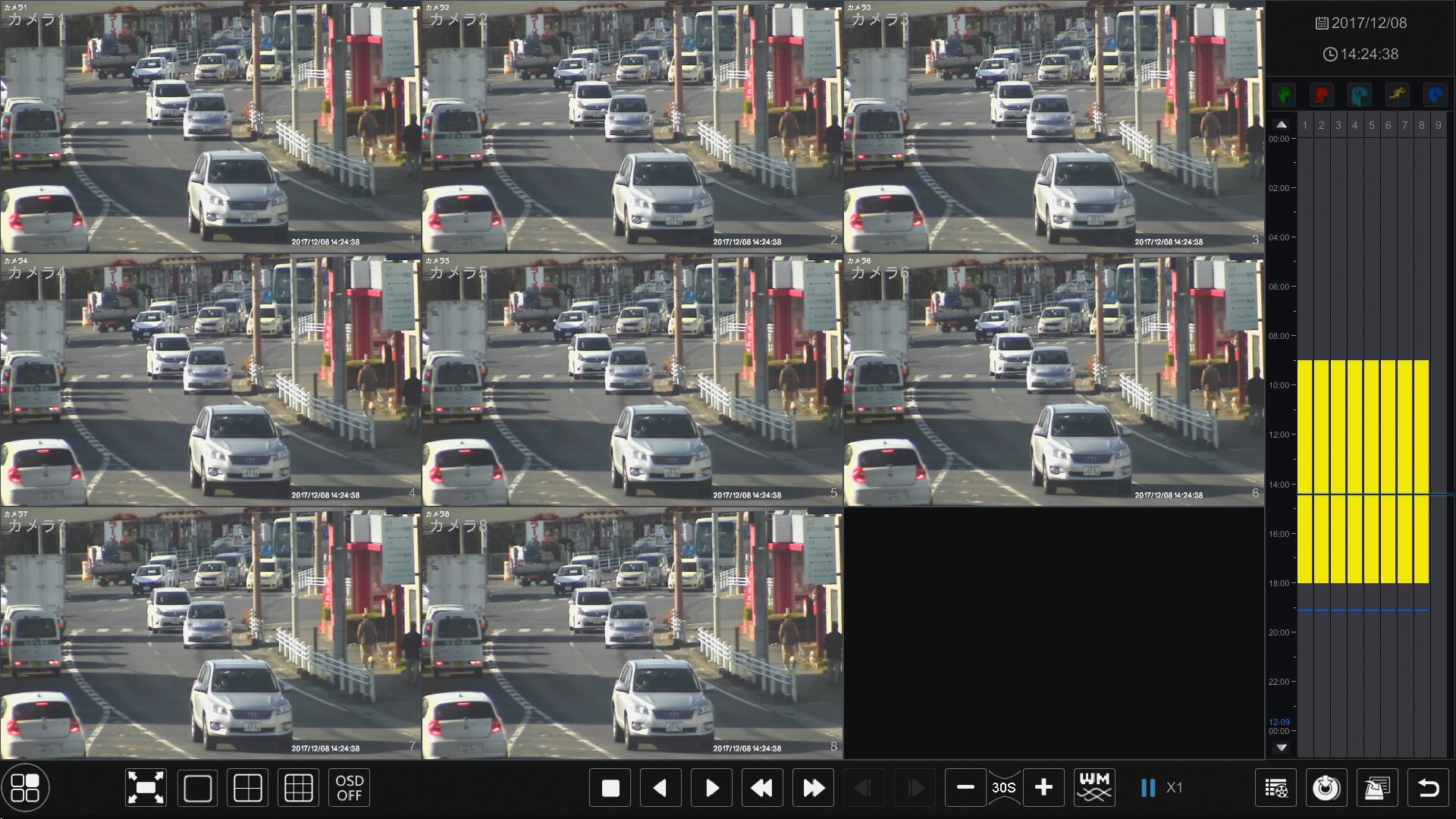

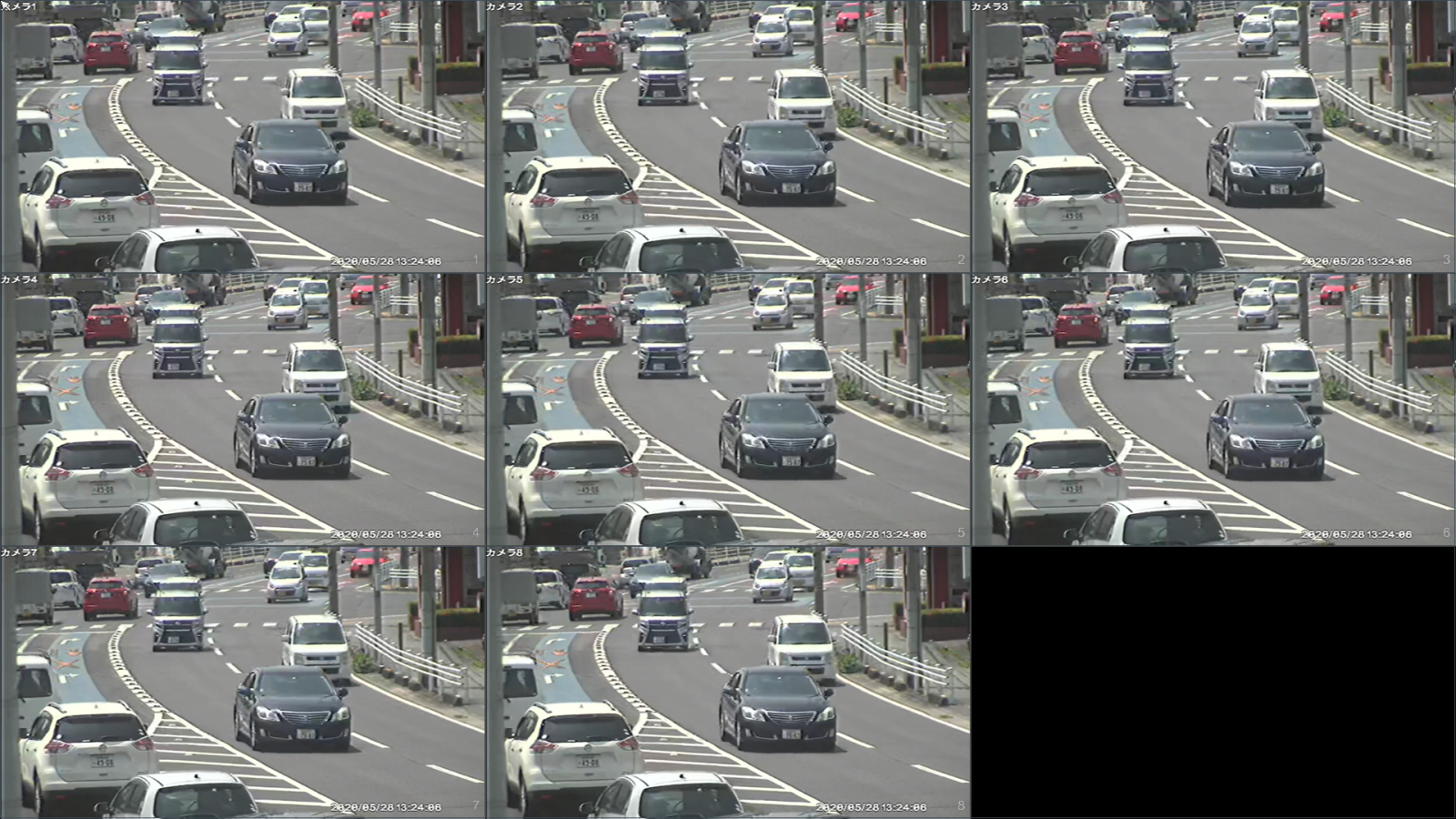

(9分割再生時の静止画)

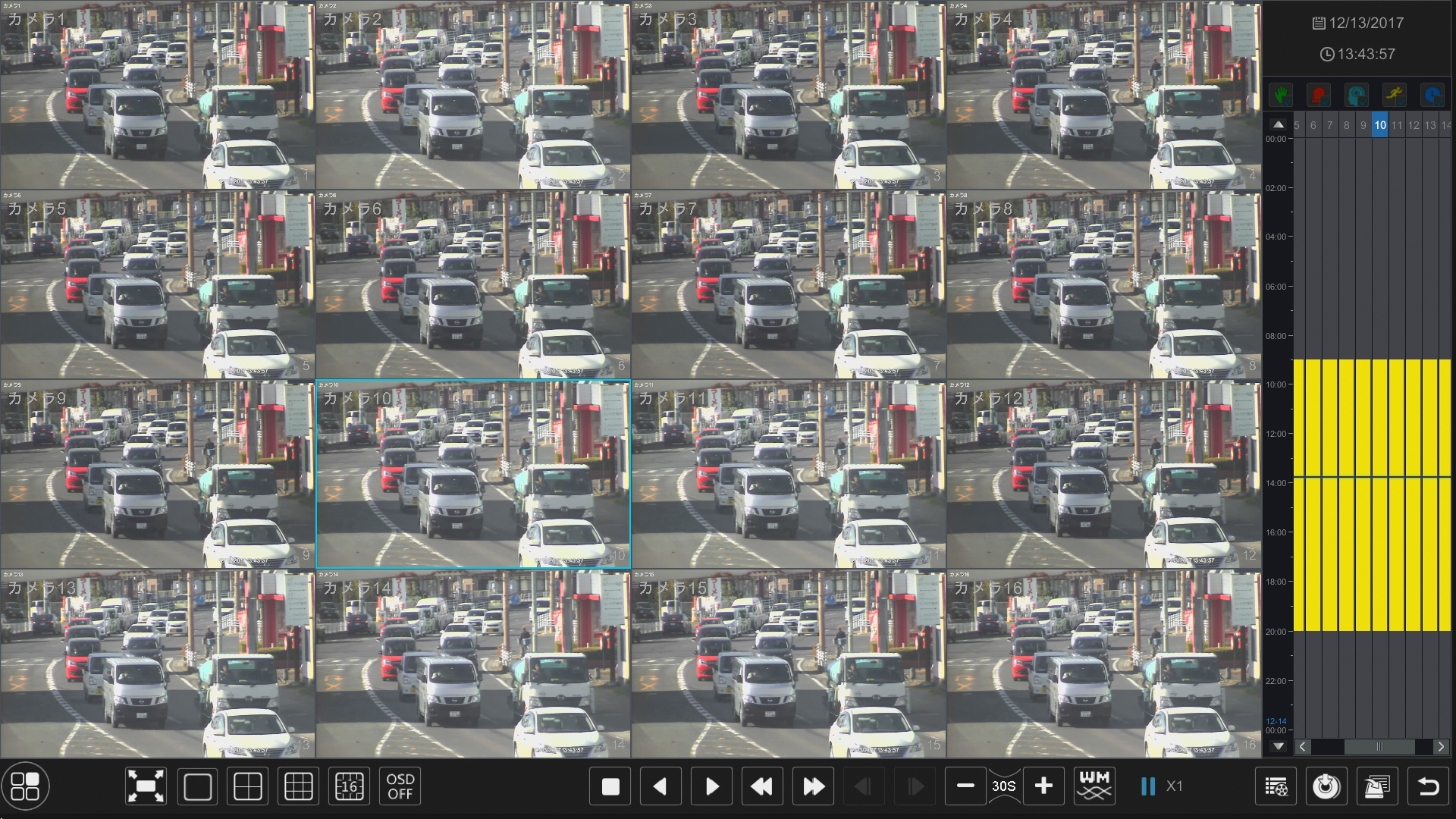

(16分割再生時の静止画)

実際のMENU画面一覧
（JPG　2000ｘ1075）
約１MB

500GB,HDD搭載機)です
SA49486DVR+Net+DVD-RW
特価\１１００００(49486)リモコン付き

2台以上特価\１０００００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

500GB+500GB,HDD搭載機)です
SA49487DVR+Net+DVD-RW
特価\１1８０００(49487)リモコン付き

2台以上特価\１０８０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

1000GB+1000GB,HDD搭載機)です
SA49488DVR+Net+DVD-RW
特価\１２６０００(49488)リモコン付き

2台以上特価\１１６０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

録画中に再生とネットワーク同時使用可能(TRIPLEX)
＜ネットワーク機能付き　１６CH　DVR録画機＞
HDDリムーバブル付　SATA-HDD仕様

（リムーバブルの色デザインは予告無く変更される事が有ります)

表裏面拡大

裏面端子線
(付属)

超高画質、高圧縮なH.264記録方式
（高圧縮録画：HDD500GBあたり最高フレーム録画時に、
約300時間の録画が可能です）
操作しやすい日本語表示メニュー採用。
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機

16チャンネルDVR

最高合計240fps（352*240Pixel時）
(1秒240コマ)です
最高解像度D1（720x480Pixel）時60ｆｐｓ

実際の録画再生映像（クリック↓）

(1ch再生時の静止画)
(4分割再生時の静止画)

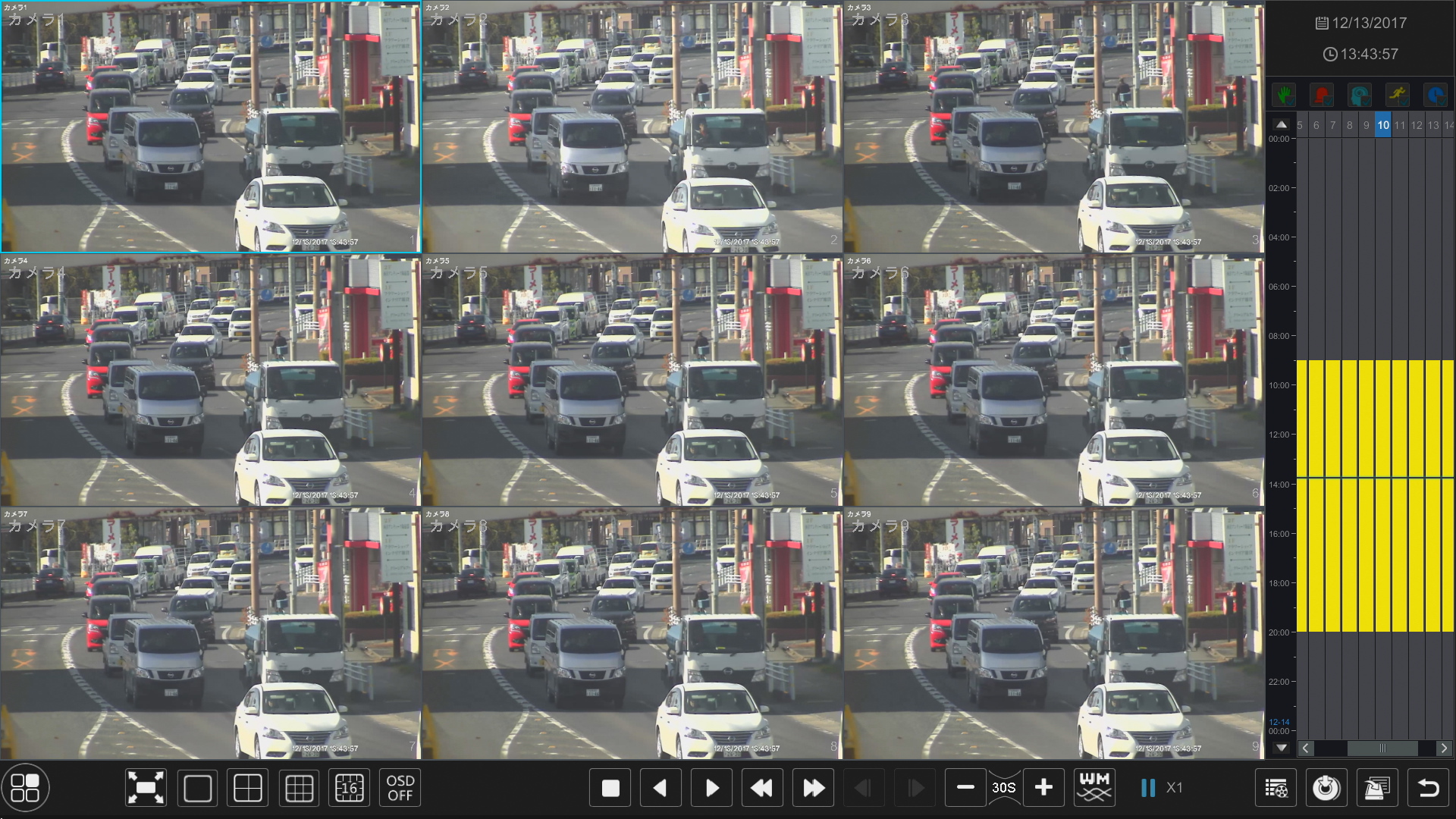

(9分割再生時の静止画)
(16分割再生時の静止画)

実際のMENU画面一覧
（JPG　2000ｘ1075）
約１MB

SA49530DVR+Net+HDDリムーバブル付
特価\１０８０００(49530)リモコン付き（HDD無し）

2台以上特価\９８０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

500GB,HDD搭載機)です
SA49490DVR+Net+HDDリムーバブル付
特価\１１６０００(49490)リモコン付き

2台以上特価\１０６０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

500GB+500GB,HDD搭載機)です
SA49491DVR+Net+HDDリムーバブル付
特価\１２４０００(49491)リモコン付き

2台以上特価\１１４０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

１０00GB+１０00GB,HDD搭載機)です
SA49531DVR+Net+HDDリムーバブル付
特価\１３２０００(49531)リモコン付き

2台以上特価\１２２０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA49486DVR上部ケース擦り傷新品←クリック+Net+DVD-RW（500GB,HDD搭載機)です
特価\98000(49486kizu)リモコン付き

■本製品の特徴

●高画質映像圧縮技術：「H.264」により高画質映像を高圧縮でHDDに保存できます
　16ｃｈ入力、60ｆｐｓ、最高画質設定時に
　500GBあたり約300時間の今までに無い長時間・高圧縮・高画質録画が可能
（上記の値は目安です。映像の変化量によっては短くなることがあります）
・HDDへの録画やネットワーク配信にも「H.264」を使用しています

●トリプレクス方式
　録画・再生・ネットワークからの遠隔監視を同時に行うことが出来ますので

●マルチプレクサー内蔵

●DVD-RやCD-Rへのバックアップ機能（49485、49486、49487のみ）
HDDに記録した映像をDVD-RやCD-Rへバックアップし　PCにて再生が可能です
※録画を止めることなく、録画中にDVD-R等へのバックアップが可能です
　但し、再生中はDVD-Rへのバックアップはできません

●リムーバブルHDDケース（49489、49490、49491のみ）
　リムーバブルHDDケースにより簡単にHDDごとバックアップが可能です
　（HDDが満杯になった場合に、リムーバブルケース内のHDDを新品のHDDに
　　差し換えることでHDDごとのバックアップが可能です）

●USBメモリースティックへのバックアップ機能
　HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
　PCにて再生が可能です

●１６ｃｈ接点入力（NO)・１ｃｈ接点出力（NO、NC)機能
・１６ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～999秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

●ネットワークサーバー機能
　LANやインターネット経由でPCから本機の映像を遠隔地から監視が可能です
　監視に必要なソフトウェアは、本機内蔵のWebサーバーから
　ブラウザー（IEなど）を使用しPCへダウンロード可能です）

●複数の録画設定
時間帯、曜日、録画モード（連続録画、モーション感知、接点入力）などを
最大１０個設定・実行が可能ですので、いろいろな時間帯の録画設定も可能です
（それぞれの録画モードを個別にも実行可能です）

●アラーム録画
・プリアラーム録画
　（モーション感知及び、外部接点入力（アラーム入力）時より0～10秒（1秒刻み）前の映像を
　さかのぼって録画可能です）
・ポストアラーム機能
　（モーション感知及び、外部接点入力（アラーム入力）時から1秒～999秒間録画可能

●録画映像の検索機能
録画映像の検索の機能及び日付、時間などのカレンダー検索やイベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

●録画中に再生可能な機能内蔵
　(もちろん自動上書き録画可能)

●映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

●イベントポップアップ機能
モーション反応やアラーム接点入力時に反応が
あったCHを分割画面表示時などから任意の秒数
ポップアップ表示（フルスクリーン映像出力）します
一定時間後元の分割画面に戻ります
但し、複数のCHにイベントが発生した場合は
イベントが発生したCHごとにポップアップ表示しますが
その後、元の分割画面には戻りません

●ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度1段階、64箇所プリセット機能

●SPOT映像出力
　メインの映像出力端子とは別にSPOT映像出力端子がついており
　１～１６CHのシーケンシャル映像出力やイベント発生時のｃｈの
任意の秒数ポップアップ表示(フルスクリーン映像出力)が可能です
　（但し、この映像出力端子からはメニュー画面などの表示は出来ません）

●USBマウス（別売）＆赤外線リモコン
USBポートにUSBマウスを接続しますとマウスで本機を操作可能です
・音声再生時は別売市販のマウスが必要です

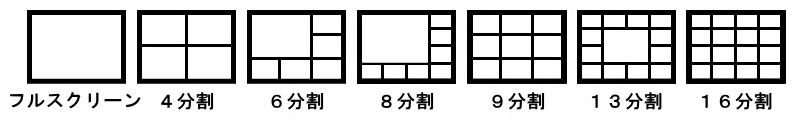

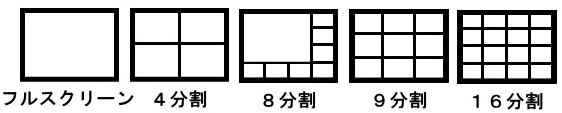

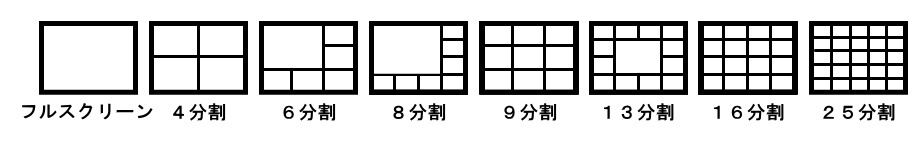

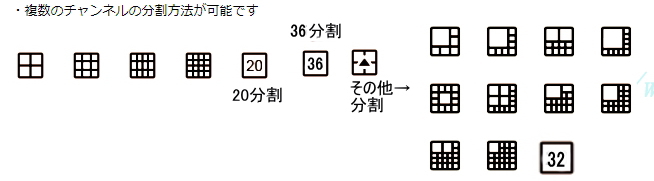

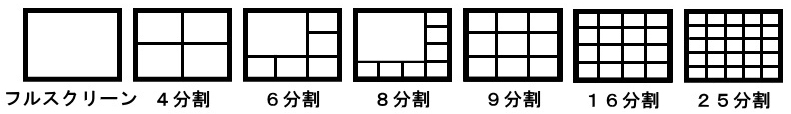

・複数のチャンネルの分割方法が可能です
（下記はライブ表示時可能な分割画面です、再生時はPIPと13CH表示は出来ません。
　再生時は１、４、９、１６分割表示再生は可能です））


製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT　OUTx1 VGA（D-Sub15Pin)　1出力（640ｘ480、800ｘ600、1024ｘ768）
録画フレーム数	最大240ｆｐｓ（各チャンネル15ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel）　最大240ｆｐｓ 2CIF（720x240Pixel）　最大120ｆｐｓ D1（720x480Pixel）　　最大60ｆｐｓ
映像記録方式	H.264（録画・ネットワーク）
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能
録画可能時間	320GB　HDD使用時（１６ｃｈ入力時）・D1(720x480)　最高画質　60ｆｐｓ（最高fps)　約200時間・D1(720ｘ480）　最高画質　30ｆｐｓ　約400時間 500GB　HDD使用時（１６ｃｈ入力時）・D1(720x480)　最高画質　60ｆｐｓ（最高fps)　約300時間・D1(720ｘ480）　最高画質　30ｆｐｓ　約600時間
録画画質設定	5段階
再生速度	再生(早送り、巻戻し)：x1,2,4,8,16,32,64倍速　スロー再生（1/2, 1/4 , 1/8 ,1/16）倍速
ズーム機能	デジタル2x2倍ズーム機能付
動体感知自動録画機能 (モーションデテクト)	各画面（16ｘ12）エリア設定可能
音声録音（モノラル）	音声入力(RCAJx4ch)　4ｃｈ独立録音可能　音声出力(RCAJx1ch)
HDD	合計最大1000GB HDD(SATA) 2台まで内蔵可能（最大合計2TB) HDDは80GB以上の各メーカーの SATA-HDD(シリアルATAタイプHDD）を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	DVD-R、CD-R、USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x16、（NO) 無電圧接点出力ｘ1（NO,NC) *モーション感知やアラーム接点入力時に設定時間の接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB2.0、RS-485
アラーム録画時間	1～999秒間（モーション録画秒数、接点入力録画秒数、ポップアップ表示秒数　　共に共通設定）
プリアラーム録画	1～10秒
電源	AC100[v](約80W)
正常動作温度	+5～40℃
重量	約8Kg
サイズ	435mm(W)x65ｍｍ（H)x400mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります（ｃｈの切替時間は1～999秒間に設定可能）
停電復帰後の動作	自動的に設定の録画モード機能を開始します

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

＜対応一覧表＞

【補修オプション】

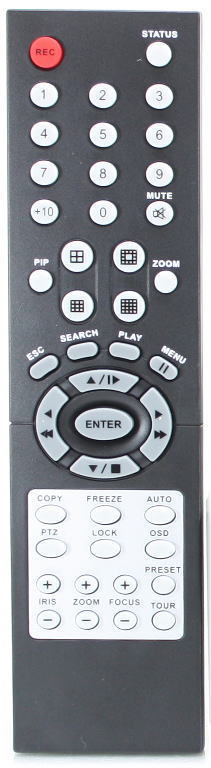

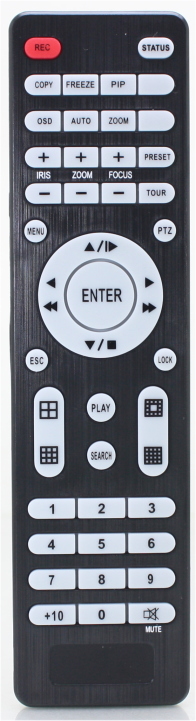

49486用リモコン(49493)\2800
アラーム端子線(49494)\2000

DVD-RWやリムーバブル無し仕様	表裏面拡大	裏面端子線

SA49521DVR+Net+500GB,HDD搭載機
特価\98800(49521)リモコン付き

SA49522DVR+Net+1000GB,HDD搭載機
特価\102800(49522)リモコン付き

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

Ｑ & A

録画中に再生とネットワーク同時使用可能(TRIPLEX)
＜ネットワーク機能付き　１６CH　DVR録画機＞
Ｗｅｂブラウザー（ＩＥ等）から遠隔監視が可能
DVD-RW（DL)ドライブ、リモコン、マウス、ジョグ付
　SATA-HDD仕様
合計480ｆｐｓ録画（非常に滑らかな映像）
録画解像度:CIF（360x240Pixel）

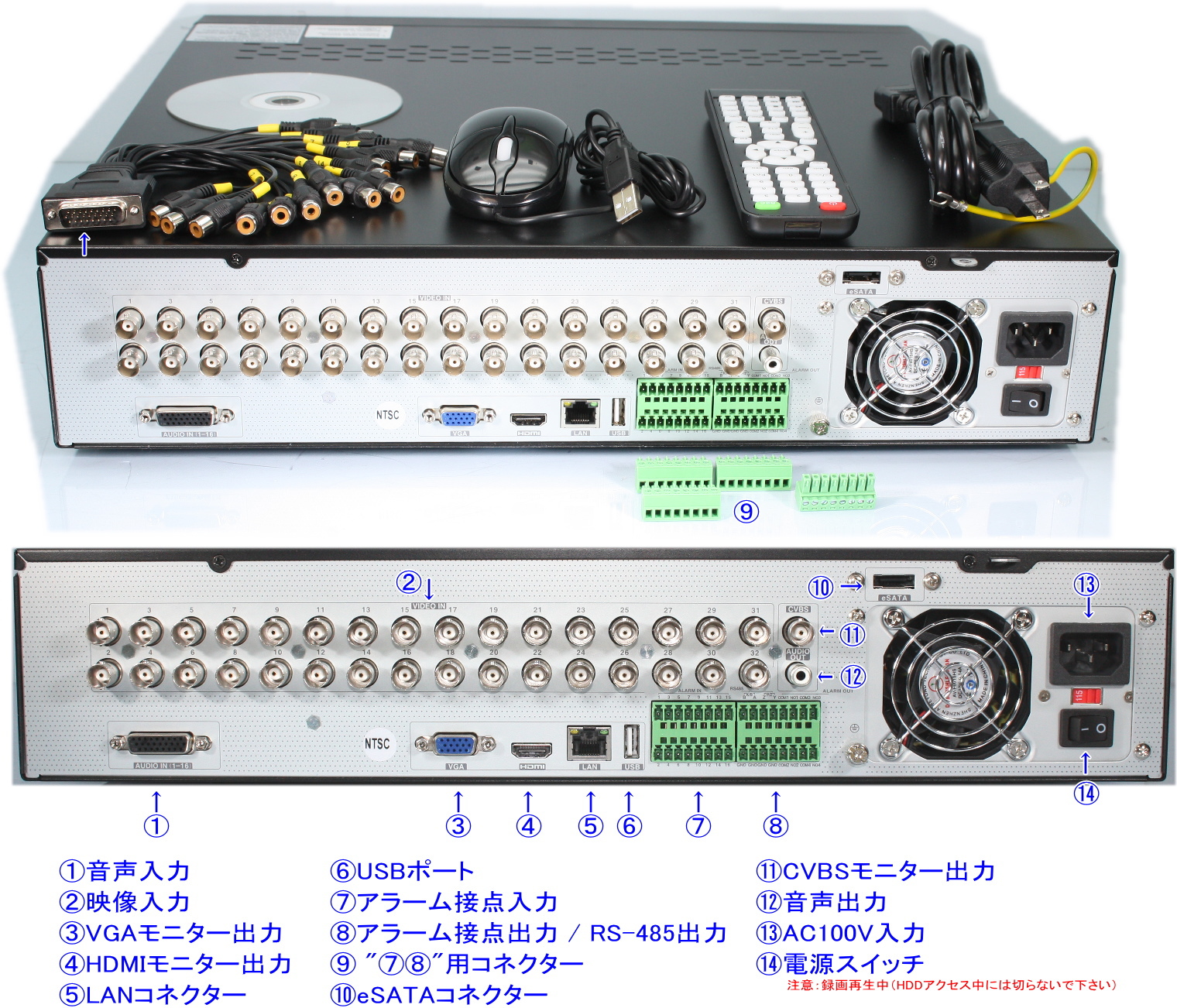

表面拡大	裏面拡大

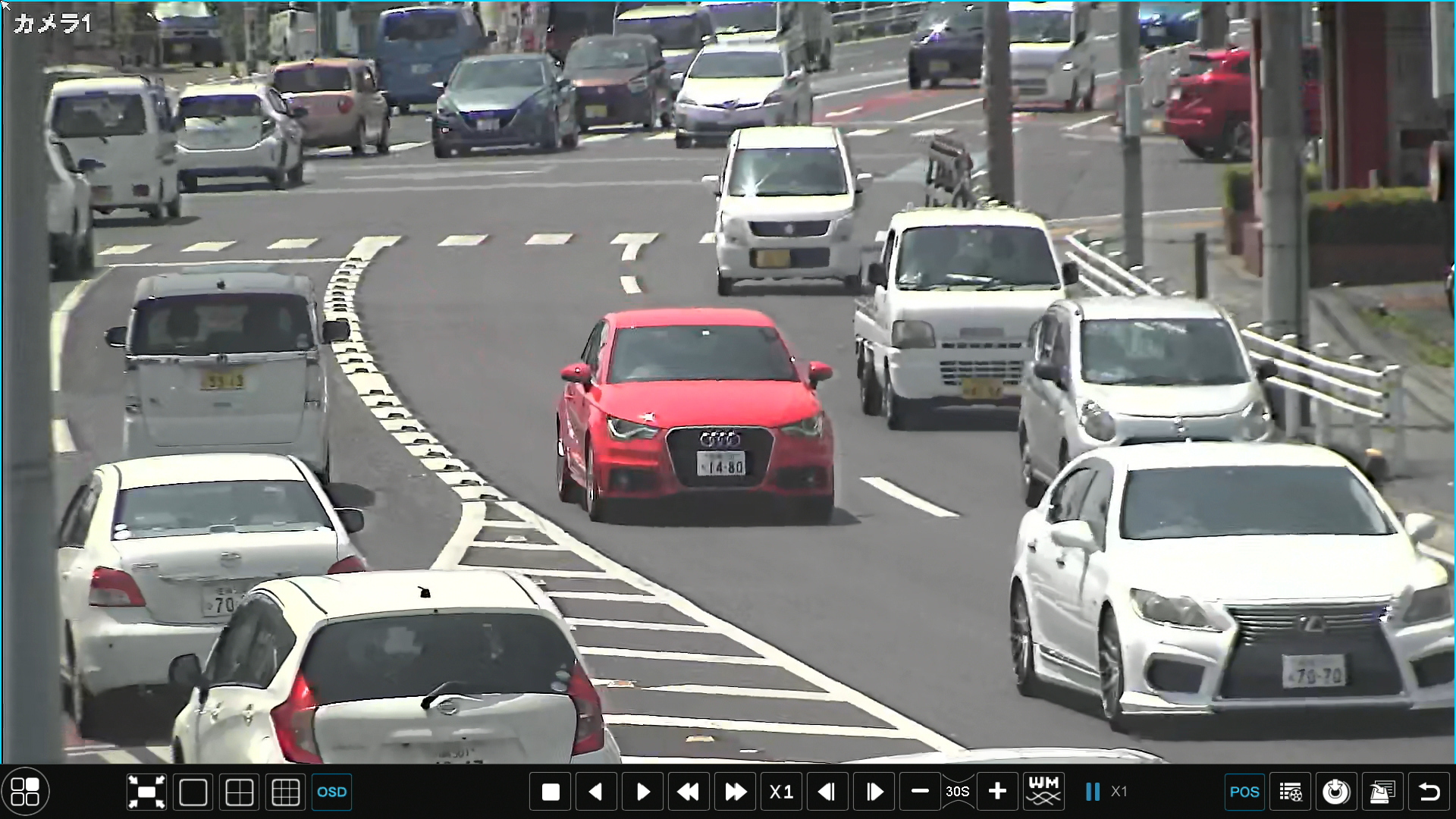

実際の再生映像（jpg）フルスクリーン		実際の再生映像（jpg） 4分割表示
実際の再生映像（jpg） 9分割表示		実際の再生映像（jpg） 16分割表示
実際の再生動画（mpg）　22MByte
ＭＥＮＵ画面一覧(jpg 1.7MB)
遠隔ＰＣからの画面一覧(jpg 800KB)

超高画質、高圧縮なH.264記録方式
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機

HDD無し
SA49666DVR+Net+DVD-RW
特価\145000(49666)リモコン/マウス付き

2台以上特価\１35000/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

500GB,HDD搭載機)です
SA49667DVR+Net+DVD-RW
特価\153000(49667)リモコン/マウス付き

2台以上特価\１43000/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

1TB,HDD搭載機)です
SA49668DVR+Net+DVD-RW
特価\１57000(49668)リモコン/マウス付き

2台以上特価\１4７０００/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

1TB+1TB,計2TB,HDD搭載機)です
SA49669DVR+Net+DVD-RW
特価\１69000(49669)リモコン/マウス付き

2台以上特価\１59000/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)


製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT　OUT　1出力 VGA（D-Sub15Pin)　1出力（VGA出力解像度：640ｘ480、800ｘ600、1024ｘ768、1280ｘ1024）
録画フレーム数	480ｆｐｓ（各チャンネル最高30ｆｐｓ）（CIF360ｘ240Pixel) ・設定可能フレーム数：（30、15、10、5、3）fps/CH
解像度	CIF（360x240Pixel）　最大480ｆｐｓ
映像記録方式	H.264（録画・ネットワーク）
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能
録画可能時間	＜500ＧＢあたりの録画可能な時間＞・16ch 最高画質　480fps（30fps/ch）　約164時間・16ch 最高画質　80fps(5fps/ch) 　　約238時間・16ch 高画質　　480fps(30fps/ch)　　約200時間・16ch 高画質　　240fps(15fps/ch)　　約254時間・16ch 通常画質 48fps(3fps/ch)　　　約935時間 ※1TBのHDDの場合は上記時間の2倍になります
録画画質設定	3段階
再生速度	再生(早送り、巻戻し)：x2,16,32倍速　スロー再生、逆再生（ 1/4 , 1/8 ,1/32）倍速
ズーム機能	デジタル2x2倍ズーム機能付（ライブ時のみ）
動体感知自動録画機能 (モーションデテクト)	各画面（16ｘ12）エリア設定可能
音声録音（モノラル）	音声入力(RCAJx4ch)　　音声出力(RCAJx1ch)
HDD	合計最大1000GB HDD(SATA) 2台まで内蔵可能（最大合計2TB) HDDは80GB以上の各メーカーの SATA-HDD(シリアルATAタイプHDD）を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	DVD-R(DL)、DVD-R、CD-R、USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x16、（NO,NC) 無電圧接点出力ｘ1（NO,NC) *モーション感知やアラーム接点入力時に設定時間の接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB2.0、RS-485
アラーム録画時間	モーション録画：5～99秒間アラーム接点入力録画：5～99秒間ポップアップ表示秒数：1～99秒間　（共に独立設定）
プリアラーム録画	1～5秒
電源	AC100[v](約80W)
正常動作温度	+5～40℃
重量	約8Kg
サイズ	430mm(W)x95ｍｍ（H)x400mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります（ｃｈの切替時間は1～99秒間に設定可能）
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

■特徴

●高画質映像圧縮技術：「H.264」により高画質映像を高圧縮でHDDに保存できます
・HDDへの録画やネットワーク配信にも「H.264」を使用しています
・480ｆｐｓ（１ｃｈあたり30ｆｐｓ）の高速録画、再生映像が極めてスムーズです

●トリプレクス方式
　録画・再生・ネットワークからの遠隔監視を同時に行うことが出来ますので

●マルチプレクサー内蔵

●DVD-R（DL)やCD-Rへのバックアップ機能
HDDに記録した映像をDVD-RやCD-Rへバックアップし　PCにて再生が可能です
※録画を止めることなく、録画中にDVD-R等へのバックアップが可能です
バックアップ映像のPCでの閲覧時もとても映像が滑らかです

●リムーバブルHDDケース（別途オプション）
　リムーバブルHDDケースにより簡単にHDDごとバックアップが可能です
　（HDDが満杯になった場合に、リムーバブルケース内のHDDを新品のHDDに
　　差し換えることでHDDごとのバックアップが可能です）

●USBメモリースティックへのバックアップ機能
　HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
　PCにて再生が可能です

●１６ｃｈ接点入力（NO、NC)・１ｃｈ接点出力（NO、NC)機能
・１６ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～99秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

●ネットワークサーバー機能
　・LANやインターネット経由で本機の映像を遠隔地から監視が可能です
　・Ｗｅｂブラウザー（インターネットエクスプローラー等）からアクセス可
　・ネットワークバックアップ機能
　（時間帯を指定してＰＣへ映像を保存が出来ます。
　　保存ファイルの容量を1ファイルあたり100～700ＭＢごとに自動的に区切り保存が出来ます）
　・本体の設定内容を遠隔ＰＣから変更も可能です
　　
●複数の録画設定
時間帯、曜日、録画モード（連続録画、モーション感知、接点入力）などを
最大１０個設定・実行が可能ですので、いろいろな時間帯の録画設定も可能です
（それぞれの録画モードを個別にも実行可能です）
*本機に限り,録画設定（時間帯/録画コマ数（ｆｐｓ）/曜日/ch/録画モード)が
4チャンネル単位(グループ)ごとに設定可能です

●アラーム録画
・プリアラーム録画
　（モーション感知及び、外部接点入力（アラーム入力）時より0～5秒（1秒刻み）前の映像を
　さかのぼって録画可能です）
・ポストアラーム機能
　（モーション感知及び、外部接点入力（アラーム入力）時から5秒～99秒間録画可能

●録画映像の検索機能
録画映像の検索の機能及び日付、時間などからの検索やイベントリストやHDDの使用％などからの
検索が行え、速やかな映像の検索が可能です。

●録画中に再生可能な機能内蔵
　(もちろん自動上書き録画可能)

●映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

●イベントポップアップ機能
モーション反応やアラーム接点入力時に反応が
あったCHを分割画面表示時などから任意の秒数
ポップアップ表示（フルスクリーン映像出力）します
一定時間後元の分割画面に戻ります
但し、複数のCHにイベントが発生した場合は
イベントが発生したCHごとにポップアップ表示しますが
その後、元の分割画面には戻りません

●ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度7段階、プリセット機能

●SPOT映像出力
　メインの映像出力端子とは別にSPOT映像出力端子がついており
　１～１６CHのシーケンシャル映像出力（1～99秒間隔）やイベント発生時のｃｈの
任意の秒数ポップアップ表示(フルスクリーン映像出力)が可能です
　（但し、この映像出力端子からはメニュー画面などの表示は出来ません）

●USBマウス＆赤外線リモコン
USBポートにUSBマウスを接続しますとマウスで本機を操作可能です

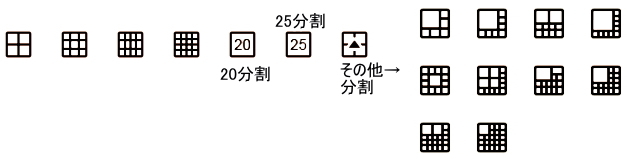

・複数のチャンネルの分割方法が可能です
（下記はライブ表示時可能な分割画面です、再生時はPIPと13CH表示は出来ません。
　再生時は１、４、９、１６分割表示再生は可能です））

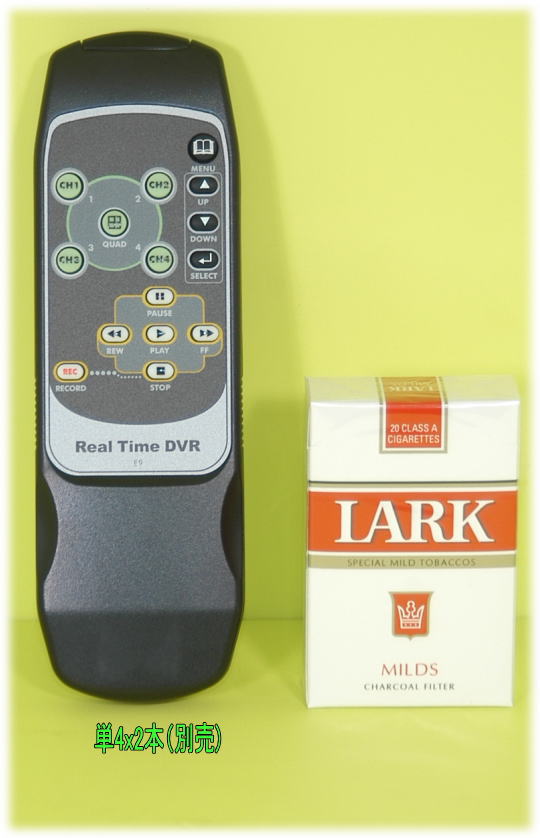

【オプション】IRリモコン(49749)\2800

＜ネットワーク機能　4CH　DVR録画機＞

表裏面拡大

HDDミラーリング機能
4ch ネットワーク内蔵DVR
(49580)HDD無し
特価\?????

(49581)500GB,HDD内蔵
(注意：ミラーリング機能使用の際は別途もう1台HDDを用意下さい)
特価\??????

（49582)500GB+500GB,HDD内蔵
特価\??????

（49583)1TB+1TB,HDD内蔵
特価\??????

＜ネットワーク機能　16CH　DVR録画機＞

表裏面拡大

HDDミラーリング機能
16ch　ネットワーク内蔵DVR

(49585)HDD無し
特価\??????

(49586)500GB,HDD内蔵
(注意：ミラーリング機能使用の際は別途もう1台HDDを用意下さい)
特価\??????

（49587)500GB+500GB,HDD内蔵
特価\??????

（49588)1TB+1TB,HDD内蔵
特価\??????

＜ネットワーク機能　4CH　DVR録画機＞

（リムーバブルの色デザインは予告無く変更される事が有ります)

表裏面拡大

HDDミラーリング機能
4ch ネットワーク内蔵DVR
+リムーバブルケース付
(49590)HDD無し
特価\??????

(49591)500GB,HDD内蔵
(注意：ミラーリング機能使用の際は別途もう1台HDDを用意下さい)
特価\??????

（49592)500GB+500GB,HDD内蔵
特価\??????

（49593)1TB+1TB,HDD内蔵
特価\??????

【オプション品】
リムーバブル(引き出し部)のみ（49600)\3500

＜ネットワーク機能　16CH　DVR録画機＞

（リムーバブルの色デザインは予告無く変更される事が有ります)

表裏面拡大

HDDミラーリング機能
16ch ネットワーク内蔵DVR
+リムーバブルケース付
(49595)HDD無し
特価\??????

(49596)500GB,HDD内蔵
(注意：ミラーリング機能使用の際は別途もう1台HDDを用意下さい)
特価\??????

（49597)500GB+500GB,HDD内蔵
特価\??????

（49598)1TB+1TB,HDD内蔵
特価\??????

【オプション品】
リムーバブル(引き出し部)のみ（49600)\3500

上記DVR共通取り扱い説明書（PDF)

＜４CH機＞
49580、49581、49582、49583、49590、49591、49592、49593


製品仕様　　　(TRIPLEX)
映像入力	NTSC　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT　OUTx1 VGA（D-Sub15Pin)　1出力　(800ｘ600）各CHループ出力ｘ4CH
録画フレーム数	最大120ｆｐｓ（各チャンネル30ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel）　最大120ｆｐｓ 2CIF（720x240Pixel）　最大60ｆｐｓ D1（720x480Pixel）　　最大30ｆｐｓ
映像記録方式	MPEG-4
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能
録画可能時間	500GB内蔵時 720ｘ480（D1)、7.5fps x 4ch（合計30ｆｐｓ）最高画質時　：　約250時間 720ｘ240（２CIF)　7.5fps x 4ch（合計30ｆｐｓ）最高画質時　：　約450時間
録画画質設定	5段階
再生速度	再生(早送り、巻戻し)　　コマ送り再生
動体感知自動録画機能 (モーションデテクト)	各画面（16ｘ16）エリア設定可能
音声録音（モノラル）	音声入力(RCAJx4ch)　　音声出力(RCAJx1ch)
HDD	合計最大1000GB HDD(SATA) 2台まで内蔵可能（最大合計2TB) HDDは80GB以上の各メーカーの SATA-HDD(シリアルATAタイプHDD）を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	ミラーリングHDD、USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x4、（NO,NC) 無電圧接点出力ｘ1（NO) *モーション感知やアラーム接点入力時に設定時間（１～30秒間）の接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB2.0（フロントｘ１　リアｘ１）、RS-485
アラーム録画時間	1～59秒間　1分～30分間（モーション録画秒数、接点入力録画秒数、ポップアップ表示秒数　　共に共通設定）
プリアラーム録画	可能
電源	AC100[v](約60W)
正常動作温度	+5～40℃
重量	約2.7Kg
サイズ	430mm(W)x54ｍｍ（H)x315mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります（ｃｈの切替時間は1～30秒間に設定可能）
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

＜１６CH機＞
49585、49586、49587、49588、49595、49596、49597、49598


製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT　OUTx1 VGA（D-Sub15Pin)　1出力（800ｘ600）各CHループ出力ｘ16CH
録画フレーム数	最大120ｆｐｓ（各チャンネル7.5ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel）　最大120ｆｐｓ 2CIF（720x240Pixel）　最大60ｆｐｓ D1（720x480Pixel）　　最大30ｆｐｓ
映像記録方式	MPEG-4
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能
録画可能時間	-検証中-
録画画質設定	5段階
再生速度	再生(早送り、巻戻し)　　コマ送り再生
動体感知自動録画機能 (モーションデテクト)	各画面（16ｘ16）エリア設定可能
音声録音（モノラル）	音声入力(RCAJx4ch)　　音声出力(RCAJx1ch)
HDD	合計最大1000GB HDD(SATA) 2台まで内蔵可能（最大合計2TB) HDDは80GB以上の各メーカーの SATA-HDD(シリアルATAタイプHDD）を御使用下さい U-ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	ミラーリングHDD、USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x4、（NO、NC) 無電圧接点出力ｘ1（NO) *モーション感知やアラーム接点入力時に設定時間（１～30秒間）の接点出力可能(ブザー等も鳴らせます)
インターフェイス	USB2.0（フロントｘ１　リアｘ１）、RS-485
アラーム録画時間	1～59秒間　1分～30分間（モーション録画秒数、接点入力録画秒数、ポップアップ表示秒数　　共に共通設定）
プリアラーム録画	可能
電源	AC100[v](約60W)
正常動作温度	+5～40℃
重量	約2.7Kg
サイズ	430mm(W)x54ｍｍ（H)x315mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります（ｃｈの切替時間は1～30秒間に設定可能）
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

■特徴

●HDDミラーリング機能
　2台のHDDを内蔵している状態にて、録画データーを2台のHDDへ同時に記録することによって
　片側のHDDをバックアップとして保存することが可能です
　また片方のHDDに万が一の異常（クラッシュ等の破損）が有った場合にも
　もう片側のHDDバックアップとなり映像の再生が行えます
　その際、リムーバブルケースをご利用いただきますととても便利です
※尚、2台内蔵時は通常通りミラーリング機能を使用せずに2台をメインHDDとして録画も可能です

●映像圧縮技術　MPEG-4により、非常に滑らかに映像を記録できます

●トリプレクス方式
　録画・再生・ネットワークからの遠隔監視を同時に行うことが出来ますので

●マルチプレクサー内蔵

●リムーバブルHDDケース
（49590、49591、49592、49593、49595、49596、49597、49598のみ）
　リムーバブルHDDケースにより簡単にHDDごとバックアップが可能です
　（HDDが満杯になった場合に、リムーバブルケース内のHDDを新品のHDDに
　　差し換えることでHDDごとのバックアップが可能です）

●USBメモリースティックへのバックアップ機能
　HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
　PCにて再生が可能です
　バックアップの際の時間指定もカレンダー→バーグラフから始点-終点の選択が行えます

●４ｃｈ接点入力（NO、NC)・１ｃｈ接点出力（NO)機能
・4ｃｈの接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間可能です　
　　全画面表示後も設定した時間が経過した後は元の画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO)　１～３０秒間

●ネットワークサーバー機能
　LANやインターネット経由で本機の映像を遠隔地から監視が可能です
　本機のほぼすべての操作がネットワークに接続されたPCから
　パスワード認証を行い遠隔操作が可能です

●複数の録画設定
時間帯、曜日、CH、録画モード（連続録画、モーション感知、接点入力）などをそれぞれ設定可能です
*本機に限り,録画設定（時間帯/曜日/ch/録画モード)が各チャンネルで個別設定可能です

●アラーム録画
・プリアラーム録画
　（モーション感知及び、外部接点入力（アラーム入力）時より前の映像をさかのぼって録画可能です）
・ポストアラーム機能
　（モーション感知及び、外部接点入力（アラーム入力）時から1秒～59秒～1分～30分間録画可能

●録画映像の検索機能
録画映像の検索の機能及び日付、時間などのカレンダー検索やイベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

●録画中に再生可能な機能内蔵
　(もちろん自動上書き録画可能)

●映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

●イベントポップアップ機能
モーション反応やアラーム接点入力時に反応が
あったCHを分割画面表示時などから任意の秒数
ポップアップ表示（フルスクリーン映像出力）します
一定時間（1～30秒間）後元の分割画面に戻ります
但し、複数のCHにイベントが発生した場合は
イベントが発生したCHごとにポップアップ表示しますが
その後、元の分割画面には戻りません

●ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度5段階

●SPOT映像出力
　メインの映像出力端子とは別にSPOT映像出力端子がついており
１～４CHもしくは１～１６CHのシーケンシャル映像出力やイベント発生時のｃｈの
任意の秒数（1～30秒間）ポップアップ表示(フルスクリーン映像出力)が可能です
　（但し、この映像出力端子からはメニュー画面などの表示は出来ません）

●USBマウス（別売）＆赤外線リモコン
USBポートにUSBマウスを接続しますとマウスで本機を操作可能です

・複数のチャンネルの分割方法が可能です
（下記はライブ表示時可能な分割画面です。）
各ポジションに任意のCHを設定表示可能

４ｃｈ機は（PIP、1CH、４CH）の表示のみになります

S-ATA　HDD仕様
＜ネットワーク機能付き　４CH　DVR録画機＞
高画質なJPG2000で録画で,
高圧縮高速伝送のH.264ネットワーク配信機

表面	裏面	DVD-RW	付属品
実際の再生画像(4chの静止画)
実際の再生画像(1chの静止画)

高画質ＪＰＧ2000/DVD-RW付
4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
遠隔地から監視出来る
ネットワークサーバー機能内蔵
4チャンネルDVR録画機(リモコン/マウス/ジョグ付)

SA-49379(Net+500GB S-ATA/HDD内蔵)
大特価\89800(49379)
本機は500GB,HDD搭載機

2台以上特価\84800(49379)/1台
本機は500GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49380(Net+500GB++500GB)
合計1TB,S-ATA/HDD内蔵
大特価\97800(49380)
本機は1000GB,HDD搭載機

2台以上特価\92800(49380)/1台
本機は1000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

既存のDVD-RWをHDDリムーバブルへの
変更も可能です　\0

■週間録画スケジュール機能：曜日ごとに
24時間録画スケジュールを設定可能です

■DVD-RやCD-Rへのバックアップ機能
HDDに記録した映像をDVD-RやCD-RへバックアップしPCにて再生が可能です
※但し、DVDやCD-Rなどへのバックアップ中は
　手動録画や予約録画などの録画は自動的に一時停止します

■録画映像の検索機能
録画映像の検索の機能及び日付、時間などのカレンダー検索や
イベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

■録画中に再生可能な機能内蔵
予約録画の最中に録画を止めることなく過去の映像の再生が可能です
　(もちろん自動上書き録画可能)
但し、マニュアル録画中は同時再生は不可

■映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

■USBメモリースティックへのバックアップ機能
HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
PCにて再生が可能です

■4ｃｈ接点入力（NO)・１ｃｈ接点出力（NO、NC)機能
・4ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です
（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～999秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

■ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度7段階切り替え

■アラーム録画
・アラーム録画機能
　（モーション感知及び、外部接点入力（アラーム入力）時、
自動的に録画可能です

■ネットワークサーバー機能（H.264配信機)
　LANやインターネット経由で本機の映像を遠隔地から監視が可能です

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から4台まで任意に入力録画)

製品仕様　 (TRIPLEX)：予約/モーション自動録画/アラーム録画中は同時に再生とネットワーク機能可能 *尚、マニュアル録画中には同時再生は不可,
映像入力	NTSC　4入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　1出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT出力ｘ１付(BNCJ)
音声入出力	入力ｘ4　出力ｘ１
録画フレーム数	～60、（120）、（240）240fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	2CIF：720x240Pixel/１画面　（Max60ｆｐｓ） CIF：360ｘ240Pixel/１画面　（Max120ｆｐｓ） 1/2CIF 360ｘ120Pixel/１画面　（Max240ｆｐｓ）（ＮＴＳＣ）
画質	5段階設定
記録方式	JPEG2000
録画時間（4ch入力時目安）	・250ＧＢ搭載時例　（ＮＴＳＣ） 43時間（画質Hyper/720ｘ240/60ｆｐｓ/各CH15ｆｐｓ) ・500ＧＢ搭載時例　（ＮＴＳＣ） 86時間（画質Hyper/720ｘ240/60ｆｐｓ/各CH15ｆｐｓ)
HDD Max 500GB　内蔵2台(計1TB迄) 収納可能	HDDは80GB～500GBまでの各メーカーの S-ATA を御使用下さい Ulta-ATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	DVD+R、CD-R、CD-RW、USBメモリー
再生速度	早送り巻き戻し共に 1/2、1/4、1/8、1/16 ｘ1、ｘ2、ｘ4、ｘ8、ｘ16、ｘ32、ｘ60倍速再生再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x４、無電圧接点出力(NO)ｘ１
アラーム録画時間	1秒～300（秒）
電源	AC100[v] DC12V
消費電力	最大60[w]　右側面50mm角ファン付き
正常動作温度	+５～４０℃
重量	8Kg(HDD無しで)
サイズ	430(w)x400(d)x92(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*【補修オプション】IRリモコン\2800(49646)

S-ATA　HDD仕様
＜ネットワーク機能付き　8CH　DVR録画機＞
高画質なJPG2000で録画で,
高圧縮高速伝送のH.264ネットワーク配信機

高画質ＪＰＧ2000/DVD-RW付
8画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
遠隔地から監視出来る
ネットワークサーバー機能内蔵
8チャンネルDVR録画機(リモコン/マウス/ジョグ付)

SA-49425(Net+500GB S-ATA/HDD内蔵)
大特価\129000(49425)
本機は500GB,HDD搭載機

2台以上特価\121000(49425)/1台
本機は500GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49426(Net+500GB++500GB)
合計1TB,S-ATA/HDD内蔵
大特価\137000(49426)
本機は1000GB,HDD搭載機

2台以上特価\129000(49426)/1台
本機は1000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

既存のDVD-RWをHDDリムーバブルへの
変更も可能です　\0

■週間録画スケジュール機能：曜日ごとに
24時間録画スケジュールを設定可能です

■DVD-RやCD-Rへのバックアップ機能
HDDに記録した映像をDVD-RやCD-RへバックアップしPCにて再生が可能です
※但し、DVDやCD-Rなどへのバックアップ中は
　手動録画や予約録画などの録画は自動的に一時停止します

■録画映像の検索機能
録画映像の検索の機能及び日付、
時間などのカレンダー検索やイベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

■録画中に再生可能な機能内蔵
予約録画の最中に録画を止めることなく過去の映像の再生が可能です
　(もちろん自動上書き録画可能)
但し、マニュアル録画中は同時再生は不可

■映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

■USBメモリースティックへのバックアップ機能
HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
PCにて再生が可能です

■8ｃｈ接点入力（NO)・１ｃｈ接点出力（NO、NC)機能
・8ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です
（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～999秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

■ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度7段階切り替え

■アラーム録画
・アラーム録画機能
　（モーション感知及び、外部接点入力（アラーム入力）時、
自動的に録画可能です

■ネットワークサーバー機能（H.264配信機)
　LANやインターネット経由で本機の映像を遠隔地から監視が可能です

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から8台まで任意に入力録画)

製品仕様　 (TRIPLEX)：予約/モーション自動録画/アラーム録画中は同時に再生とネットワーク機能可能 *尚、マニュアル録画中には同時再生は不可,
映像入力	NTSC　8入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　1出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT出力ｘ１付(BNCJ)
音声入出力	入力ｘ4　出力ｘ１
録画フレーム数	～60、（120）、（240）240fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	2CIF：720x240Pixel/１画面　（Max120ｆｐｓ） CIF：360ｘ240Pixel/１画面　（Max240ｆｐｓ） 1/2CIF 360ｘ120Pixel/１画面　（Max480ｆｐｓ）（ＮＴＳＣ）
画質	5段階設定
記録方式	JPEG2000
録画時間（8ch入力時目安）	・250ＧＢ搭載時例　（ＮＴＳＣ） 43時間（画質Hyper/720ｘ240/60ｆｐｓ/各CH15ｆｐｓ) ・500ＧＢ搭載時例　（ＮＴＳＣ） 86時間（画質Hyper/720ｘ240/60ｆｐｓ/各CH15ｆｐｓ)
HDD Max 500GB　内蔵2台(計1TB迄) 収納可能	HDDは80GB～500GBまでの各メーカーの S-ATA を御使用下さい Ulta-ATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	DVD+R、CD-R、CD-RW、USBメモリー
再生速度	早送り巻き戻し共に 1/2、1/4、1/8、1/16 ｘ1、ｘ2、ｘ4、ｘ8、ｘ16、ｘ32、ｘ60倍速再生再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x8、無電圧接点出力(NO)ｘ１
アラーム録画時間	1秒～300（秒）
電源	AC100[v] DC12V
消費電力	最大60[w]　右側面50mm角ファン付き
正常動作温度	+５～４０℃
重量	8Kg(HDD無しで)
サイズ	430(w)x400(d)x92(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*【補修オプション】IRリモコン\2800(49646)

S-ATA　HDD仕様
＜ネットワーク機能付き　16CH　DVR録画機＞
高画質なJPG2000で録画で,
高圧縮高速伝送のH.264ネットワーク配信機

高画質ＪＰＧ2000/DVD-RW付
4画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機(リモコン/マウス/ジョグ付)

SA-49389(Net+500GB S-ATA/HDD内蔵)
大特価\130000(49389)
本機は500GB,HDD搭載機

2台以上特価\120000(49389)/1台
本機は500GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49390(Net+500GB++500GB)
合計1TB,S-ATA/HDD内蔵
大特価\138000(49390)
本機は1000GB,HDD搭載機

2台以上特価\128000(49390)/1台
本機は1000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

既存のDVD-RWをHDDリムーバブルへの
変更も可能です　\0

■週間録画スケジュール機能：曜日ごとに
24時間録画スケジュールを設定可能です

■DVD-RやCD-Rへのバックアップ機能
HDDに記録した映像をDVD-RやCD-RへバックアップしPCにて再生が可能です
※但し、DVDやCD-Rなどへのバックアップ中は
　手動録画や予約録画などの録画は自動的に一時停止します

■録画映像の検索機能
録画映像の検索の機能及び日付、時間などのカレンダー検索や
イベントリストなどからの
様々な条件（CH別やイベントの種類別に指定検索）での検索が行え、
速やかな映像の検索が可能です。

■録画中に再生可能な機能内蔵
予約録画の最中に録画を止めることなく過去の映像の再生が可能です
　(もちろん自動上書き録画可能)
但し、マニュアル録画中は同時再生は不可

■映像入力の調整機能
入力映像の明るさやコントラストを各ｃｈごとに調整できます

■USBメモリースティックへのバックアップ機能
HDDに記録した映像をUSBメモリースティック（市販・別売）へバックアップし
PCにて再生が可能です

■8ｃｈ接点入力（NO)・１ｃｈ接点出力（NO、NC)機能
・8ｃｈの各ｃｈに対応した接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です
（録画時間：１～999秒間）
　（接点入力時に合わせて反応があったｃｈの
　　全画面表示も任意の時間（1～999秒間）可能です　
　　全画面表示後も設定した時間が経過した後は分割画面に戻ります）
・モーション反応、接点入力、映像信号切断などのイベント反応時に
　１ｃｈの接点出力も可能です（NO、NC)

■ＲＳ-485コントロール
弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
コントロール可能な機能は、
パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
パンチルトズーム速度7段階切り替え

■アラーム録画
・アラーム録画機能
　（モーション感知及び、外部接点入力（アラーム入力）時、自動的に録画可能です

■ネットワークサーバー機能（H.264配信機)
　LANやインターネット経由で本機の映像を遠隔地から監視が可能です

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から16台まで任意に入力録画)

製品仕様　 (TRIPLEX)：予約/モーション自動録画/アラーム録画中は同時に再生とネットワーク機能可能 *尚、マニュアル録画中には同時再生は不可,
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　1出力(BNCJ),1.0Vp-p.75Ω(BNC Type) SPOT出力ｘ１付(BNCJ)
音声入出力	入力ｘ4　出力ｘ１
録画フレーム数	～120、（240）、（480）fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	2CIF：720x240Pixel/１画面　（Max120ｆｐｓ） CIF：360ｘ240Pixel/１画面　（Max240ｆｐｓ） 1/2CIF 360ｘ120Pixel/１画面　（Max480ｆｐｓ）（ＮＴＳＣ）
画質	5段階設定
記録方式	JPEG2000
録画時間（4ch入力時目安）	・250ＧＢ搭載時例　（ＮＴＳＣ） 22時間（画質Hyper/720ｘ240/120ｆｐｓ/各CH7.5ｆｐｓ) ・500ＧＢ搭載時例　（ＮＴＳＣ） 44時間（画質Hyper/720ｘ240/120ｆｐｓ/各CH7.5ｆｐｓ)
HDD Max 500GB　内蔵2台(計1TB迄) 収納可能	HDDは80GB～500GBまでの各メーカーの S-ATA を御使用下さい Ulta-ATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	DVD+R、CD-R、CD-RW、USBメモリー
再生速度	早送り巻き戻し共に 1/2、1/4、1/8、1/16 ｘ1、ｘ2、ｘ4、ｘ8、ｘ16、ｘ32、ｘ60倍速再生再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x16 無電圧接点出力(NO)ｘ１
アラーム録画時間	1秒～300（秒）
電源	AC100[v] DC12V
消費電力	最大60[w]　右側面50mm角ファン付き
正常動作温度	+５～４０℃
重量	8Kg(HDD無しで)
サイズ	430(w)x400(d)x92(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4ch～と切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*【補修オプション】IRリモコン\2800(49646)

弊社P/T対応のDVRから下記P/Tカメラをコントロール可能です

【仕様】高機能高感度！本格P/Tカメラです　　　　　　　　　　　　　　お勧め商品！
CCD素子	1／4インチSONY Day & Night Exview　HAD カラーCCDイメージセンサー
画素数	総画素数41万画素/有効画素数38万画素　811（H）×508（Ⅴ）
水平解像度	470TV本
最低照度	（49395カメラ）　0.12LUX（COLORモード時）　0.05LUX（Day&Nightモード時) 　(常時カラーもＭＥＮＵで設定可能) 　（常時白黒も可能）
S／N比	48dB
映像信号	NTSC 1.0vp－p／75Ω（BNC）
電動ズームレンズ	(４9395カメラ）　f=3.6mm～126m（F1.6～4．2）光学35倍ｽﾞｰﾑ、デジタル16倍　（560倍ｽﾞｰﾑ）
電動ズームスピード	8sec
フォーカス	オート／マニュアル
アイリス	オート／マニュアル
手動動作スピード *高倍率時は自動でゆっくりP/T動作出来ます	(Max)水平150度／秒　垂直100度／秒 (Min)水平4度／秒　垂直4度／秒ｼﾞｮｲｽﾁｯｸの傾き度で速度変化しますもちろん斜め動作も可
手動プリセットスピードﾒﾓﾘした箇所にカメラが向く速さ	MAX 水平300度／秒　垂直200度／秒
プリセットリターン	0～128秒（設定場所を映す遅延時間調整）
動作範囲	水平360度（エンドレスリターン）回転終止点は無く何回でも回転出来ます
プリセット *パンチルトズームして　記憶した被写体を映し出す	80ケ所、簡単設定可能
コントロール	2極モジュラーコード (プロトコルPELCO-D)
オートグループ	6グループ
カメラID	1～127（127台同時使用可能）
アラーム入力	6入力
アラーム出力	1出力（NC又はNO）
電源（付属）	DC12V
消費電力	約13W
使用条件	-10℃～40℃　湿度90％以下
カメラ外形寸法	直径145mmX高さ207mm←クリック
重量	2.5Kg
	冷却ミニファン内蔵
(プロトコルPELCO-D,標準装備)

屋内仕様高速P/Tカメラ

↑クリック

屋外仕様高速P/Tカメラ

↑クリック

リモートパンチルトカラードームカメラ
（カメラのみの販売は行ってません)
41万画素
SA-48838HPT
大特価\42800(48838)
*f=4～9mmバリフォーカルレンズ採用
FL(フリッカーレス機能内蔵）:
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが　1/100secに固定されます

【セット内容】
*ﾊﾟﾝﾁﾙﾄﾄﾞｰﾑｶﾒﾗ/*ﾜｲﾔﾚｽﾘﾓｺﾝ/*ﾜｲﾔﾚｽ受光器/*ACアダプターx2個/*BNCP/RCAJ1個

詳細

パン角330度Max（約9秒）/　　上下チルト角90度Max（約2.3秒）

カメラとL金具はアルミ製へ,
メタリックシルバー焼付け塗装

カメラ	カメラへL金具取り付け図

屋外防雨仕様
エンドレスパンチルト
ミニドームカラーカメラ\45300 (49137)

【内容】
*P/Tカラーカメラ
（プロトコル-D/P他)
*壁付けアルミ金具
*ACアダプター1個
*BNCP/RCAJコネクター1個
*取り説

*水平(エンドレス)
　垂直、電動パンチルト出来ます
（ズームやフォーカスは手動で設定)
*屋外仕様で玄関等の屋外設置可
*弊社の3本一体コードで接続可能
　（但し,30m迄)
*30m以上の延長コード時は
　カメラ付近にAC100Vコンセントと
　3C2V(100m迄)や5C2V(200m迄)と
　下記RS485コントロール線が必要です

■詳細スペック
映像信号	NTSC
イメージセンサー	1/3インチSONY Super HAD CCD
解像度	27万画素 535＊505ピクセル
最低照度	0.5Lux(夜間小さな街灯下OK)
水平解像度	420TVライン
S／N比	50dB以上
電子シャッター	1/60～1/100000sec自動
ホワイトバランス	AWB（オートホワイトバランス）
ガンマ補正	r=0．45
ゲインコントロール	AGC（オートゲインコントロール）
同期	内部同期
逆光補正	BLC 自動
マニュアルバリフオーカルレンズ	f=4.0～9mm
画角	水平約60度/垂直約47度
水平回転範囲	360度　エンドレス
水平回転速度	毎秒12度
垂直動作範囲	0度～90度
垂直動作速度	毎秒12度
コントロール信号	RS－485　（マルチプロトコル対応）
プリセットポジション（DVRに機能が無い場合は不可)	最大32箇所
電源	DC12V 1A
最大消費電力消費電流	約9W カメラ：約360mA
動作温度	－10℃～50℃
重量	約1Kg
サイズ	Ф118mm（Dia）×100mm（H）

【商品別価格】天井取り付けカメラ(49137)\45300/壁金具(49138)\2700/コントローラ(49139)\19800

【オプション延長コード】3本一体10m(47815),20m(47816),30m(48057)
　　　　　3C2V：40m(46068),50m46129),100m(46935)

RS485
コントロール線

20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線\70/m(48408)

20m以上時
コントローラー(RS485)用線\130/m(48570)
**100m巻き\110/m(48570)

＜ネットワーク機能付き　１６CH　DVR録画機＞

再生時の画質が大変良く
最大480ｆｐｓ録画で動画が非常に滑らかな
ネットワーク機能内蔵MPEG-4,DVR！！
日本語メニュー表記可

前面拡大	裏面拡大
実際の再生画像（16分割静止画）	実際の再生画像（１画面拡大静止画）
実際の再生動画　（ｍｐｇ）　約１４MB （16分割→１画面拡大映像） D1(720ｘ480)-120ｆｐｓ（各CH7.5ｆｐｓ） -SUPERFINE　設定時

お勧め商品です！！
製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type) + S-VIDEO out SPOT　OUTx1 Roop out 16ch付
録画フレーム数	最大480ｆｐｓ（各チャンネル30ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel）　最大480ｆｐｓ 2CIF（720x240Pixel）　最大240ｆｐｓ D1（720x480Pixel）　　最大120ｆｐｓ
映像記録方式	MPEG-4
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能各チャンネル　(480),(240),120,60,30,16コマ毎秒(CIF時)
録画可能時間	500GB　HDD使用時・D1(720x480)　最高画質　120ｆｐｓ（最高fps)　約55時間・CIF(360ｘ240）　最高画質　480ｆｐｓ(最高fps) 　約55時間・CIF(360ｘ240）　標準画質　120ｆｐｓ　約370時間
録画画質設定	3段階（SUPERFINE、FINE、LOW)
再生速度	再生(早送り、巻戻し)：x1,2,4,8,16,32,64,128倍速　スロー再生（1/2～1/128）倍速　再生デジタル2x2倍ズーム機能付
動体感知自動録画機能 (モーションデテクト)	各画面 16x12エリア設定可能
音声録音	音声入力(RCAJx4) 　音声出力(RCAJx1)
HDD	合計最大500GB HDD 4台まで内蔵可能（最大合計2TB) (但し、USB外付けHDDも接続可能） HDDは40GB以上の各メーカーの Ultla ATA 100/133 を御使用下さい SATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
バックアップ	CD-R、USBメモリースティック
裏面アラーム入力アラーム出力	無電圧接点入力x16、無電圧接点出力ｘ4 （NO,NC)
インターフェイス	USB2.0(前面ｘ１、裏面ｘ２）、RS-485、RS-232C
アラーム録画時間	1～60秒間
プリアラーム録画	1～5秒
電源	AC100[v](約82W)
正常動作温度	+5～40℃
重量	約8Kg
サイズ	420mm(W)x88ｍｍ（H)x410mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

高画質MPEG-4/CD-RWへ書き込み可能
16画面再生時はもちろん1画面拡大再生時も
高画質マルチプレクサー内蔵
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機(リモコン/ジョグ付)

SA-49437DVR・500GB HDD内蔵+Net
特価\158000

本機は500GB,HDD搭載機

2台以上特価\148000(49437)/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49438DVR・1000GB(500GB+500GB)HDD内蔵+Net
大特価\169000(49438)
本機は1000GB,HDD搭載機

2台以上特価\159000(49438)/1台
本機は1000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

SA-49439DVR
2000GB(500GB+500GB+500GB+500GB)HDD内蔵+Net
大特価\190000(49439)
本機は2000GB,HDD搭載機

2台以上特価\180000(49439)/1台
本機は2000GB,HDD搭載機
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

既存のCD-RWをHDDリムーバブルケースへの
変更も可能です　\0

特徴

■映像圧縮技術　MPEG-4により、非常に滑らかに映像を記録できます

■合計４８０ｆｐｓ（CIF　360*240Pixel）での高速録画（16CH録画した場合1CHあたり30ｆｐｓ）
　　合計１２０ｆｐｓ（D1　720*480Pixel）での高画質録画（16CH録画した場合1CHあたり7.5ｆｐｓ）

■ネットワークからの遠隔監視、遠隔設定
　DVRのほとんどのメニュー設定が遠隔地から可能です。（付属CD-ROMのアプリケーションからアクセスが可能です）

■ＲＳ-485：弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
　　　　　　　コントロール可能な機能は、
　　　　　　　パン（左右）、チルト（上下）、オートフォーカス、
　　　　　　　パンチルトズーム速度1段階

■週間録画スケジュール機能：曜日ごとに24時間録画スケジュールを設定可能です
*本機に限り,録画設定（時間帯/曜日/ch/録画モード)が各チャンネルで個別設定可能です

■CD-Rなどに録画した映像をバックアップして、PCで再生することが可能です
　（DVD-Rへの書き込みは出来ません）
　注意・・・PCでのみ再生可能です。市販DVDプレーヤーなどでは再生できません

■USB外付けHDDやUSBフラッシュメモリー対応
　市販のUSB外付けHDDやUSBフラッシュメモリーへ映像を録画可能です。
　バックアップした映像をPCに接続し再生可能です

■録画中に記録映像を再生や記録映像のバックアップ、ネットワークからの遠隔監視を同時にできます。

■シャトルリング、ジョグダイヤル操作　
　本体前面右側のシャトルリングは、早送り、巻き戻し操作可能
　内側ジョグダイヤルは、コマ送り、コマ戻しが可能です。

■録画画質の3段階設定
　解像度とは別に映像圧縮画質を3段階設定可能です。
　解像度（3種類）　ｘ　画質（3種類）　＝　計9種類の録画映像画質を設定できます。

■録画映像のカレンダー検索/イベント検索機能

■音声の録音　4CH音声を同時録音可能です。

■日本語OSDメニュー

49437 Q & A

１６ｃｈ、合計４８０ｆｐｓの高速録画DVR新発売
長期間連続使用には信頼性バツグンのOS,LINUX仕様の本機をお勧めします！
録画中に再生とネットワーク同時使用可能(TRIPLEX)
記録した映像をDVD-R（W)もしくはCD-R（W)にバックアップ可（バックアップしたDVDもしくはCDをPCにて再生可能）

再生時やネットワーク再生時の画質や動画速度が弊社の全DVR中,もっとも優れた性能No-1のDVRです

16ch,480fps(各30fps)の高速録画+ネットワーク
+DVDバックアップ＋USB（外付けHDD対応)

（複数の遠隔地のブラウザーから同時にアクセス可能
また上記のコントロール式カメラをDVR本体やネットワーク遠隔地からもコントロール可
もちろん付属の専用管理ソフトからもアクセスできます)

本機は,モーション(動体)自動録画設定時、感知エリアを任意に設定出来ます

下記のDVR本体と遠隔地(ネットワーク接続時)から別売の上記のカメラをスムーズにコントロール可能

日本語メニュー表記
＜ネットワーク機能付き　１６CH　DVR録画機＞

前面拡大

裏面拡大

取扱説明書（WORD)←クリック

合計録画コマ数ｆｐｓ
480fps（各チャンネル30ｆｐｓ）
CIF（360x240Pixel）録画時
240fps（各チャンネル15ｆｐｓ）
2CIF（720x240Pixel）録画時
120fps（各チャンネル7.5ｆｐｓ）
D1（720x480Pixel）録画時

実際の再生動画（動画ファイル）
・D1(720x480)　 120fps(各画面7.5ｆｐｓ）時の動画
・２CIF(720ｘ240） 240fps（各画面15ｆｐｓ）時の動画
・CIF（360ｘ240） 480fps （各画面30ｆｐｓ）　時の動画

実際の再生画像（静止画）
・D1(720x480)　120fps(各画面7.5ｆｐｓ）時の静止画
・２CIF(720ｘ240） 240fps（各画面15ｆｐｓ）　時の静止画
・CIF（360ｘ240） 480fps （各画面30ｆｐｓ）　時の静止画
・４分割映像
・９分割映像
・１６分割映像

・ネットワークからの実際のPC画面（16分割画面）
・ネットワークからの実際のPC画面（1画面拡大表示）

・モーション感知エリア設定画面（実際の画面）
・録画スケジュール設定画面（実際の画面）

【内容】
*DVR本体(データーバックアップ用DVD-RW内蔵)
*リモコン *CD-ROM *16ch音声入力用コード(16ch録音可)
*日本語取り説　

SA48999DVR,500GB HDD内蔵機+Net
大特価\298000(48999)
本機は500GB,HDD搭載機

SA49000DVR,1000GB HDD内蔵機+Net
大特価\303000(49000)
本機は1000GB,HDD搭載機

SA49001DVR,1500GB HDD内蔵機+Net
大特価\318000(49001)
本機は1500GB,HDD搭載機

他社に無い最高のスペックで破格値にてご奉仕中!! 弊社DVR中トップクラスの画質です
製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　１出力(BNCJ),1.0Vp-p.75Ω(BNC Type)+VGA Roop out 16ch付
録画フレーム数	最大480ｆｐｓ（各チャンネル30ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel） 2CIF（720x240Pixel） D1（720x480Pixel）
映像記録方式	MPEG-4
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能各チャンネル　30,15,10,7,5,4,3,2,1コマ毎秒　　　　　　　　　 30,20,12,10,6,3コマ毎分
録画時間	500GB　HDD使用時（画質は全て最高画質です）・D1(720x480)　16ｃｈ入力　120ｆｐｓ（最高fps)　約40時間・CIF(360ｘ240）　16ch入力　480ｆｐｓ(最高fps) 　約37時間
再生速度	再生(巻き戻し)：x1,2,4,8,16倍速　再生デジタル2x2倍ズーム機能付
動体感知自動録画機能 (モーションデテクト)	各画面 16x12エリア設定可能
音声録音	音声入力(RCAJx16) 　音声出力(RCAJx1)
HDD	合計最大500GB HDD 3台まで内蔵可能 (但し、USB外付けHDDを接続可能） HDDは40GB以上の各メーカーの Ultla ATA 100/133 を御使用下さい SATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無電圧接点入力x16、無電圧接点出力ｘ4 （NO,NC)
インターフェイス	USB2.0、RS-485、RS-232C
アラーム録画時間	20～240秒間
電源	AC100[v](約82W)
正常動作温度	0～40℃
重量	8.7Kg
サイズ	430mm(W)x100ｍｍ（H)x450mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

＜対応一覧表＞

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

特徴
・合計４８０ｆｐｓ（CIF　360*240Pixel）での高速録画（16CH録画した場合1CHあたり30ｆｐｓ）
　合計１２０ｆｐｓ（D1　720*480Pixel）での高画質録画（16CH録画した場合1CHあたり7.5ｆｐｓ）

・ネットワークからの遠隔監視、遠隔設定
　付属の専用アプリケーションを使用しますと、複数箇所に設置した本機DVRを最大６４分割画面で遠隔監視が可能です。
　DVRのほとんどのメニュー設定が遠隔地から可能です。
　Webブラウザーからの遠隔監視も可能です。
　（専用アプリケーションが無い遠隔地からもインターネットエクスプローラ等のWebブラウザーを使用し遠隔監視や遠隔設定が可能です。

・DVD-R、DVD-RW、CD-R、CD-RWなどに録画した映像をバックアップして、PCで再生することが可能です
　注意・・・PCでのみ再生可能です。市販DVDプレーヤーなどでは再生できません

・USB外付けHDDやUSBフラッシュメモリー対応
　市販のUSB外付けHDDやUSBフラッシュメモリーへ映像を録画可能です。

・録画中に記録映像を再生や記録映像のバックアップ、ネットワークからの遠隔監視を同時にできます。

・週間録画スケジュール機能：曜日ごとに24時間録画スケジュールを設定可能です

・内部冷却ファンのロック検知機能　　異物の混入などにより冷却ファンが強制的に停止した場合も発熱による火災を防止するために、自動的に電源を停止します。
　内部温度センサー内蔵　　DVR自体が異常発熱等を起こした場合も自動的に電源を停止します。

・シャトルリング、ジョグダイヤル操作　
　本体前面右側のシャトルリングは、早送り、巻き戻し操作可能
　内側ジョグダイヤルは、コマ送り、コマ戻しが正確に追従します。

・録画画質の5段階設定
　解像度とは別に映像圧縮画質を5段階設定可能です。
　解像度（3種類）　ｘ　画質（５種類）　＝　計１５種類の録画映像画質を設定できます。

・録画映像のカレンダー検索機能

・音声の録音　１６CH音声を同時録音可能です。

・ＲＳ-485：弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
　　　　　　　コントロール可能な機能は、
　　　　　　　パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
　　　　　　　パンチルトズーム速度1段階、プリセット機能

・複数のチャンネルの分割方法が可能です。
　

Q & A

１６ｃｈ、合計４８０ｆｐｓの高速録画DVR新発売
長期間連続使用には信頼性バツグンのOS,LINUX仕様の本機をお勧めします！
録画中に再生とネットワーク同時使用可能(TRIPLEX)

CMS機能：複数の本機を遠隔地PCからインタネット経由で一括監視、管理可能
ミラーリングHDD機能：２台のHDDに同時に記録することによってHDDの故障による障害を低減

日本語メニュー表記
デュアルディスプレイ出力
＜ネットワーク機能付き　１６CH　DVR録画機＞

表裏面拡大
取扱説明書ＰＤＦ（約４ＭＢ）
CMS(遠隔一括監視）マニュアルＰＤＦ（約７ＭＢ）
実際の再生映像（１６分割）ＪＰＧ		実際の再生動画（１６分割）ＭＰＧ
実際の再生映像Ｄ１（720ｘ480）ＪＰＧ		実際の再生動画Ｄ１（720ｘ480）（6ｆｐｓ）ＭＰＧ
実際の再生映像２ＣＩＦ（720ｘ240）ＪＰＧ		実際の再生動画２ＣＩＦ（720ｘ240）（15fps）ＭＰＧ
実際の再生映像ＣＩＦ（360ｘ240）ＪＰＧ		実際の再生動画ＣＩＦ（360ｘ240）（30ｆｐｓ）ＭＰＧ
ネットワークからの実際のＰＣの画面（16分割）ＪＰＧ		ネットワークからの実際のＰＣの画面（１ＣＨ）ＪＰＧ
ネットワークからの実際のＰＣの画面（256分割）ＪＰＧ		ネットワークからの実際のＰＣの画面（バックアップ）ＪＰＧ

USBマウスでの操作も可能です

他社に無い最高のスペックで破格値にてご奉仕中!! 弊社DVR中トップクラスの画質です
製品仕様　　　(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　2出力(BNCJ),1.0Vp-p.75Ω(BNC Type)+VGAｘ2 Roop out 16ch付
録画フレーム数	最大480ｆｐｓ（各チャンネル30ｆｐｓ）（CIF360ｘ240Pixel)時
解像度	CIF（360x240Pixel） 480fps 2CIF（720x240Pixel） 240fps D1（720x480Pixel） 120fps
映像記録方式	MPEG-4
設定フレームレート数	各チャンネルごとに録画ｆｐｓを設定可能各チャンネル　30～1コマ毎秒
録画時間	-現在検証中です-
再生速度	再生(巻き戻し)：x1,2,4,8,16,20倍速　再生デジタル2x2倍ズーム機能付
動体感知自動録画機能 (モーションデテクト)	各画面 44x30エリア設定可能（感度：10段階）
音声録音	音声入力・録音(RCAJx16) 　音声出力(RCAJx1)
HDD	合計最大1000GB HDD 3台まで内蔵可能 (但し、USB外付けHDDを接続可能） HDDは80GB以上の各メーカーの SATA を御使用下さい Ultla ATAやSCSI は使用不可です (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無電圧接点入力x16、無電圧接点出力ｘ8 （NO,NC)
インターフェイス	USB2.0、E-SATA、RS-485、RS-232C、LAN、
バックアップ	USBメモリースティック、DVD-R、CD-R、ネットワーク
アラーム録画時間	1～600秒間
電源	AC100[v](約80W)
正常動作温度	0～40℃
重量	9Kg
サイズ	440mm(W)x100ｍｍ（H)x470mm(D)
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

*49700専用リモコン\2800(49760)

＜対応一覧表＞

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

【内容】
*DVR本体
*日本語取り説　
*リモコン
*ＣＤ－ＲＯＭ

SA49700DVR,500GB HDD内蔵機+Net
大特価\??????(49700)
本機は500GB,HDD搭載機

SA49701DVR,1TB HDD内蔵機+Net
大特価\??????(49701)
本機は1TB,HDD搭載機

SA49702DVR,1TGB+1TB HDD内蔵機+Net
大特価\??????(49702)
本機は2TB,HDD搭載機

SA49703DVR,1TGB+1TB+1TB HDD内蔵機+Net
大特価\??????(49703)
本機は3TB,HDD搭載機

■特徴

■映像圧縮技術　MPEG-4により、非常に高画質な映像で記録できます

■デュアルディスプレイ出力：Ａ画面（メイン）、Ｂ画面（サブ）の２種類の映像出力により、
「Ａ」出力からはＨＤＤに記録した映像を再生表示と同時にＢ画面ではライブ映像を同時に表示可能なため
記録映像再生の再生中も同時にライブ監視が可能です
（Ａ：コンポジット＋Ｂ：コンポジット）or（Ａ：コンポジット＋Ｂ：ＶＧＡ）
　or（Ａ：ＶＧＡ＋Ｂ：コンポジット）or（Ａ：ＶＧＡ＋Ｂ：ＶＧＡ）
※もちろん、１画面（Ａ画面）のみでの使用も可能です
・ＶＧＡ出力：市販のＰＣ用モニターへ出力可能です

■録画映像のカレンダー検索/イベントリスト検索機能/パワーサーチ機能
　・カレンダー検索と時刻帯グラフから指定日時の映像をすばやく検索・再生できます
　・イベントリストからイベント発生時の映像を再生できます
　・パワーサーチ機能：再生映像の任意の箇所の映像の変化が現れるまで自動的に早送りを行います
　　映像の変化を感知しますと再生映像が自動的に一時停止します。映像確認の際の時間を短縮できます

■合計４８０ｆｐｓ（CIF　360*240Pixel）での高速録画（16CH録画した場合1CHあたり約30ｆｐｓ）
　　合計１２０ｆｐｓ（D1　720*480Pixel）での高画質録画（16CH録画した場合1CHあたり約7.5ｆｐｓ）

■ネットワークからの遠隔監視、遠隔設定、ＣＭＳ機能
　・ＬＡＮ（もしくはインターネット経由）のＰＣから本ＤＶＲへアクセスが可能です
　　ＨＤＤの記録映像やライブ映像等を閲覧できます
　　（付属CD-ROMのアプリケーションからアクセスが可能です）
　・ＣＭＳ機能により複数の本製品へ同時アクセス、同時監視が可能です（最大256ｃｈ（16ｘ16））
　・ネットワークバックアップ機能：指定したｃｈ、時間帯をＰＣへ遠隔バックアップが可能です
　　（キャプチャー映像ではなくファイル形式でのバックアップになりますので映像が鮮明です）
　・キャプチャー機能：ネットワーク監視中の映像をＰＣへキャプチャーも可能です

■異常時メール送信機能
　モーション感知時、接点入力時、映像信号喪失時（ビデオロス）、システムエラー時等の障害発生時には
　メールにて異常を送信可能

■週間録画スケジュール機能：曜日ごとに24時間録画スケジュールを設定可能です
・録画設定（時間帯（２４Ｈ）/曜日/録画モード)が各チャンネルで個別設定可能です
・時間帯指定録画：曜日別のスケジュール録画とは別に指定のｃｈ、曜日、時間帯を指定して録画可能です
・自動削除機能：指定した期間の映像のみをＨＤＤに残し、それ以前の映像を自動的に消去も可能です
※録画の種類：連続録画、モーション感知録画、外部接点入力録画、不審物検知録画、ミュージアム録画

■モーションディテクト録画（動体感知自動録画）
　各CHの映像に動きがあった場合、検出したｃｈを自動的に録画を開始します
　感知感度は各ｃｈごとに10段階設定が可能です　
　感知エリアサイズと場所の変更設定が可能です：各CHで任意の場所と大きさを,１エリアに設定可能です（横44ｘ縦30マス）
(屋外撮影画面で庭木が揺れるエリアを避けてのモーションエリア設定しますとゆれる木の影響が無く誤録画を避けられます)

■16ｃｈ接点入力（NO、NC)・8ｃｈ接点出力（NO)機能
・16ｃｈの接点入力機能により
　ドアセンサーなどの接点から録画を開始することが可能です

■プリアラーム録画：イベント発生時（モーション感知、接点入力時）に５秒間さかのぼって映像を記録できます

■不審物検知録画・ミュージアム録画：映像の変化を捉え自動的に録画を開始します
・不審物検知録画：映像上に変化が一定時間（５秒～１０分間）あった場合にそれを不審物として感知し録画を開始します
・ミュージアム録画：映像上の一定箇所（重要物）のイメージを記録し、重要物が一定時間（５秒～１０分間）以上移動した場合に異常と判断し録画を開始します

■イベント発生時の録画時間は各イベントごと、各ｃｈごとに（１、２、３、４、５、６、７、８、９、１０、１５、３０秒、１、３、５、１０分間）から設定できます

■ＤＶＤ-R（もしくはＵＳＢメモリー）等へ録画した映像をバックアップして、PCで再生することが可能です
　専用の形式でバックアップするために非常に滑らかで高画質です
　バックアップ映像の再生映像からの動画（ＡＶＩ）、静止画（ＢＭＰ）へのキャプチャーや印刷も可能です
　（バックアップファイルのビューワーも同時にメディアに書き込まれます）
　注意・・・PCでのみ再生可能です。市販DVDプレーヤーなどでは再生できません

■HDDミラーリング機能
　2台以上のHDDを内蔵している状態にて、録画データーを2台のHDDへ同時に記録することによって
　片側のHDDをバックアップとして保存することが可能です
　また片方のHDDに万が一の異常（クラッシュ等の破損）が有った場合にも
　もう片側のHDDバックアップとなり映像の再生が行えます

■USB外付けHDD、ｅＳＡＴＡ-ＨＤＤ対応
　市販のUSB外付けHDDやｅＳＡＴＡ-ＨＤＤを各１台づつ増設可能です。

■録画中に記録映像を再生や記録映像のバックアップ、ネットワークからの遠隔監視を同時にできます。

■シャトルリング、ジョグダイヤル操作　
　本体前面右側のシャトルリングは、早送り、巻き戻し操作可能
　内側ジョグダイヤルは、コマ送り、コマ戻しが可能です。

■録画画質の設定
　各ｃｈごとに解像度とは別に映像圧縮画質を3段階設定可能です。
　解像度（3種類）　ｘ　画質（3種類）　＝　計9種類の録画映像画質を各ｃｈごとに設定できます。
※イベント時（モーション感知時やアラーム接点入力時）の録画フレーム数も設定可能です

■映像入力の調整機能
　入力映像の明るさやコントラストを各ｃｈごとに調整できます

■音声の録音　4CH音声を同時録音可能です。

■USBマウス＆赤外線リモコン
USBポートに市販のUSBマウスを接続しますとマウスで本機を操作可能です

■ＲＳ-485：弊社パンチルトズームカメラ（49560./49561/49395/49396）をコントロール可能
　　　　　　　コントロール可能な機能は、
　　　　　　　パン（左右）、チルト（上下）、マニュアルフォーカス、オートフォーカス、
　　　　　　　パンチルトズーム速度3段階切り替え、64箇所プリセット機能
　　　　　　　

■日本語OSDメニュー

49700 Q&A

16ｃｈ、合計120ｆｐｓ録画DVR
録画中に再生とネットワーク同時使用可能(TRIPLEX)

＜ネットワーク機能付き　16CH　DVR録画機＞

操作が便利なジョグダイヤル付き

表拡大	裏拡大
再生画像例（静止画) 150m離れた交差点を47929望遠カメラにて撮影 (16分割再生時）＆(4画面再生時)&(1画面アップ再生時)
(クリック)↑↓
実際の再生画像(4ch及び1ch拡大再生動画) Windows Media Playerで再生下さい

16画面再生時はもちろん1画面拡大再生時も
超高画質マルチプレクサー内蔵
16CH DVR録画機+遠隔地から監視出来る
ネットワークサーバー機能内蔵
(取り説ACアダプター付)
SA-49020　(49020)
大特価\94800(HDD無し)

SA-49021　内部へ320GB HDD内蔵機大特価\103800(49021) 本機は320GB,HDD搭載機お客様にてリムーバブルへさらに市販HDD増設可
SA-49022　内部へ500GB HDD内蔵機大特価\105800(49022) 本機は500GB,HDD搭載機お客様にてリムーバブルへさらに市販HDD増設可
SA-49023　内部とリムーバブル計1000GB HDD搭載機大特価\116800(49023) 本機は1000GB,HDD搭載機

特徴
・高速録画120fps機
・モーションデテクト自動録画モーション感知エリアの設定可能
・市販のUSBメモリーへ、録画映像のバックアップ可能
・曜日ごとに24時間録画スケジュールを設定可能です
・合計１２０ｆｐｓの高速録画（各CH7.5ｆｐｓ）
・録画中に再生とネットワーク接続が同時に可能(TRIPLEX)
・シャトルリング、ジョグダイヤル操作　
　本体前面右側のシャトルリングは、早送り、巻き戻し操作可能
　内側ジョグダイヤルは、コマ送り、コマ戻しが正確に追従します。
・前面リムーバブルケース式ハードディスクケース
・再生検索は録画時間帯リストから検索出来ます
・全画面表示、4分割表示、9分割表示、16分割表示
　

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から16台まで任意に入力録画)

製品仕様　録画中に再生と遠隔地ネットワーク接続が同時に可能(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　2入力(BNCJ),1.0Vp-p.75Ω(BNC Type) 各ch スルー出力付(BNCJ) S端子出力ｘ１
音声入出力	入力ｘ１　出力ｘ１
録画フレーム数	1/30、1/15、1/10、1/5、1/3、1/2、 1、2、3、5、10、15、30、60、120fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	2CIF：720x240Pixel/１画面（ＮＴＳＣ）
画質	5段階設定
記録方式	M-JPEG
録画時間（目安）	・250ＧＢ搭載時例　（ＮＴＳＣ） 18.75時間（画質SUPER/120ｆｐｓ) ・500ＧＢ搭載時例　（ＮＴＳＣ） 37.5時間（画質SUPER/120ｆｐｓ/各CH30ｆｐｓ )
HDD Max 500GBを　内蔵とリムーバブルの計2台まで	HDDは40GB～500GBまでの各メーカーの Ultla ATA 100/133 を御使用下さい 2台合計Max1000GBまで SATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	市販USBメモリーｘ１
再生速度	早送り巻き戻し共にｘ1、ｘ2、ｘ4、ｘ8、ｘ16倍速再生　再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x16、無電圧接点出力(NO)ｘ１ *モーション感知やアラーム接点入力時に設定時間の接点出力可能(ブザー等も鳴らせます)
アラーム録画時間	5秒～999（秒）
電源	AC100[v] DC12V,2.1Фmmセンター+
消費電力	最大60[w]
正常動作温度	+5～４０℃
重量	9.1Kg(HDD無しで)
サイズ	430(w)x440(d)x100(h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

49021 Q & A

お手持ちのディスクトップPCで自動録画又は
ネットワークDVR(自動録画)仕様でご利用可能なPCIボード、クリック→

カメラ4台(8台16台増設可)まで入力タイプ(48111)\26800
カメラ16台まで入力タイプ(48410)\59800

PCIカードタイプ
　多機能ネットワーク対応デジタルビデオレコーダー
　PCのPCIバスに接続しPCをネットワーク対応
　ビデオレコーダーとして使用できます。
　SA-48123　特価￥29800
動体感知録画、動体感知エリア設定、Webサーバー機能、音声感知録画、
各チャンネル7.5ｆｐｓ録画、TV出力等、
増設することによって最大１６ｃｈまで対応
異常発生時メールの送信や任意の電話番号への発信が可能

長期間連続使用には信頼性バツグンのOS,
LINUX仕様の本機をお勧めします！
録画中に再生とネットワーク同時使用可能(TRIPLEX)

＜ネットワーク機能付き　16CH　DVR録画機＞

表面拡大	裏面拡大	取り説

【内容】
*DVR本体(データーバックアップ用ドライブ内蔵)
*リモコン *CD-ROM *4ch音声入力用コード(4ch録音可)
*日本語取り説　

SA49460DVR,500GB HDD内蔵機+Net
大特価\218000(49460)
本機は500GB,HDD搭載機

SA49461DVR,1000GB HDD内蔵機+Net
大特価\229000(49461)
本機は1000GB,HDD搭載機

SA49462DVR,1500GB HDD内蔵機+Net
大特価\240000(49462)
本機は1500GB,HDD搭載機

※48515の後継機種です

簡単便利な動体感知自動録画
モーションディテクター機能
モーション感知エリア設定可能
（カメラ入力1台から16台まで任意に入力録画)

製品仕様　録画中に再生と遠隔地ネットワーク接続が同時に可能(TRIPLEX)
映像入力	NTSC　16入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC　2入力(BNCJ),1.0Vp-p.75Ω(BNC Type) 各ch スルー出力付(BNCJ)ｘ16 S端子出力ｘ１ VGAx1
音声入出力	入力ｘ4　出力ｘ１
録画フレーム数	60、120、240fps （上記ｆｐｓ÷録画画面数＝各画面ｆｐｓ）
解像度	D1：720ｘ480Pixel/1画面　　（60ｆｐｓ） 2CIF：720x240Pixel/１画面　（120ｆｐｓ） CIF：360x240Pixel/１画面　（240ｆｐｓ）（ＮＴＳＣ）
録画画質	3段階設定
記録方式	M-JPEG
録画時間（目安）	・500ＧＢ搭載時例　（ＮＴＳＣ） 110時間（画質HIGH/D1/60ｆｐｓ )
HDD Max 500GBを　内蔵とリムーバブルの計2台まで	HDDは40GB～500GBまでの各メーカーの Ultla ATA 100/133 を御使用下さい 3台合計Max1500GBまで SATAやSCSI は使用不可です推奨HDD：Seagate製/日立IBM製 (HDD格安ｻｲﾄ例)
バックアップ	USB　ｘ２,DVD-RW(DVD-Rは使用不可)
再生速度	早送り巻き戻し共にｘ1、ｘ2、ｘ4、ｘ8、ｘ16、ｘ32、ｘ64倍速再生　再生デジタル2x2倍ズーム機能付
裏面アラーム入力アラーム出力	無電圧接点入力(NO)x16、無電圧接点出力(NO)ｘ１
アラーム録画時間	1～60（秒）
プリアラーム録画時間	１～５（秒）
電源	AC100[v]
消費電力	最大約80[w]
正常動作温度	+０～４０℃
重量	約8Kg
サイズ	433(w)x440(d)x89（h)mm
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16chと切り替わります
停電復帰後の動作	自動的に設定の録画モード機能を開始します

*VGA端子付き:TVより格安な市販の　　　　　PCのモニター(要接続線)へ接続映像出力出来ます

●アラーム録画
１、プリアラーム録画
　（モーション感知及び、外部接点入力（アラーム入力）時より0～5秒（1秒刻み）前の映像を
　さかのぼって録画可能です）
２、ポストアラーム機能
　（モーション感知及び、外部接点入力（アラーム入力）時から30秒～30分間録画可能です

●CMS機能
・複数箇所に設置した49460を一括でPCから遠隔監視が可能です

● 様々な検索の機能
録画中の検索の機能及び日付、時間、カメラ、アラームなどの
様々な条件の検索が行え、速やかな検索が可能です。

●週間録画スケジュール機能：曜日ごとに24時間録画スケジュールを設定可能です

【オプション】市販のSATAのHDD接続変換ユニット \6200(49682)

同仕様の8ch DVR(カメラ8台まで接続可能)
SA49518DVR,500GB HDD内蔵機+NET
特価\198000(49518)

同仕様の8ch DVR(カメラ8台まで接続可能)
SA49519DVR,1000GB(500+500) HDD内蔵機+NET
特価\210000(49519)

表面拡大	裏面	取り説

＜WEBサーバー機能内蔵機＞
本機はWebブラウザー(IE等)のみでも

（複数の遠隔地のブラウザーから同時にアクセス可能機)

（専用ソフトを遠隔地のPCへ入れる必要無し)

SDカードスロット、CD-RW内蔵、
ネットワーク対応　多機能DVR

録画中に再生とネットワーク同時使用可能(TRIPLEX)
本機は,モーション(動体)自動録画設定時、感知エリアを任意に設定出来ますので、
例えば屋外のカメラ映像で風で揺れる樹木(動体)のエリアを避けて設定する事により.
無駄な動体感知せず、モーション録画記録再生時の検索が短時間で確認出来ます。
尚、モーション感知録画時、感知時点の１０秒前からの記録が可能です。

又,モーション/裏面アラーム自動録画時に
感知直前10秒間の映像も録画可

＜ネットワーク機能付き　９CH　DVR録画機＞

遠隔地より画像をPCへ取り込み録画可能
動画形式(AVI形式)　静止画形式（JPG)

本機内蔵のCD-RWドライブより映像（AVI,JPG)を
CD-R等のメディアに記録しPCで再生可能です。

ネットワークサーバー機能内蔵
高機能DVR録画機
9チャンネル入力機

SA-48770DVR-Net
(320GB,HDD搭載機)です
大特価\99800(48770)

SA-48771DVR-Net
(500GB,HDD搭載機)です
大特価\100000(48771)

SA-48772DVR-Net
(1000GB,HDD搭載機)です
大特価\111000(48772)

製品仕様　　　　　

映像システム

NTSC，コンポジットVIDEO　IN　９CH　(BNC)

映像

NTSC，コンポジットVIDEO　OUT　９CH　(BNC)
モニターOUT(BNC)x1
CALL　モニター出力ｘ１

音声
音声録音可

Line In L/R/ Out　L/R (RCAx4) 8/ 22/ 44 kHz sampling

解像度

720 x 480 pixels

保存メディア

U-ATA HDD ｘ２　　CD-RW（ドライブ内蔵）　SDメモリーカード

圧縮

MJPEG

メモリーカード

SDカード

再生スピード

ジョグ又はシャトルを使用:
早送り/ 巻戻し: 1X, 2X, 4X, 8X, 16X, 30X, 100X
コマ送り/巻戻し: 1/2X, 1/4X, 1/8X, 1/16X, 1/30X,1/100
一時停止
　再生デジタル2x2倍ズーム機能付

録画速度

60fps～１fps（１FPS刻みに設定可）

録画モード

フレーム録画

映像サイズ

最高(40KB) /高(32KB) /中(24KB) /低(16KB)

記録モード

スケジュール録画/ 手動/ アラーム/ 上書き/ 遠隔操作
(各曜日の時間帯ごとにスケジュール録画が可能です)

モーションディテクター
動体感知録画機能

モーションディテクター動体感知録画エリア設定可、
(1ch当たり任意の四角い面積を1エリア)
位置設定、感度設定、

アラーム入出力

９入力・３出力

警報記録

プリアラーム（アラーム直前の映像を録画できます）、
ポストアラーム

プリアラーム録画時間

モーション感知及び、外部接点入力（アラーム入力）時
１０秒前の映像をさかのぼって録画可能です。

録画検索

アラームリスト/ 時刻 / イベントリスト /
フィルター（サムネイル） / SDカード

HDD

HDDは1TB(500x2GB)までの各メーカーの
Ultla ATA 100/133 を御使用下さい
SATAやSCSI は使用不可です
推奨動作確認HDD：Seagate
(HDD格安ｻｲﾄ例)

ログリスト

2048件

内蔵ブザー

あり

コミュニケーション
ポート

RS-232C，RS-485，イーサネットポート

ネットワーク
インターフェイス

イーサネット (RJ-45 10/100 base-Tx) x 1

ネットワークプロトコル

TCP/IP，DHCP，HTTP

ソフトウェア　
アップグレード

メモリーカード、SDカードを通じてのアップグレード

パスワード保護

あり

電源

Input : 100-240[V] Output : DC12[V] max5[A]

ネットワーク機能

JPEG形式での映像の保存，リモートドライブ，録画映像

シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4/5/6/7/8/9chと切り替わります

正常動作温度

+５～４０℃

重量

5.9Kg

サイズ

430(w)x405(d)x55(h)mm

＜特長＞

専用のシステムファームウェア付きNon-PC Based DSP(デジタル信号処理)ハードウェア

＜基本仕様＞
＊メイン記録メディア： HDDｘ２
＊バックアップメディア：CD-RW（CD-R、CD-RW）、SDメモリーカードへ、AVI形式もしくはJPG形式で保存できます。
＊ライブ再生、映像録画と映像再生とネットワークアクセスの同時使用が可能
＊クイック設定メニュー
＊ライブモード及び再生モードでの多分割画面表示可能 (9-way，8-way, 6-way, 4-way, 3-way, 2-way).

＜録画・検索・再生＞
＊ビデオ圧縮方式：M-JPEG.
＊リフレッシュレート：最大60 field/sec for 720X240 (1ｆｐｓ～60ｆｐｓまで、１ｆｐｓ刻みで設定可能）
＊４段階から選べるチャンネル別録画画質 (最高 / 高 / 標準 / 低)
＊マルチ録画モード：手動録画/ アラーム録画/ 予約録画
＊予約録画設定：８つの予約録画　　　指定予約による各録画とアラーム条件設定
＊アラームソース選択：アラームセンサー/ 動作検知/ ビデオロスアラームによる3種類のアラーム再生
＊イベントの10秒前からのプリアラーム録画（アラーム感知10秒前の映像から録画可能）
＊オーディオ録画モード：ステレオ/ 左/ 右/ オフ

＊マルチ検索モード:：時間別全リスト表示/アラームリスト表示/検索フィルター/サムネイル表示/SDカード内容表示/CD-RW内容表示
　（検索フィルター・・・・チャンネルやアラームの種類、時間帯などを指定してその条件に合う映像を検索、再生します。）
　（サムネイル表示・・・・カレンダー状の表が表示され、日付ごとに録画した映像の縮小画面の一覧が表示されます。）サンプル映像
＊検索条件オプション：時刻/日付, センサーアラーム, ビデオロスアラーム, モーションアラーム、チャンネル指定
＊サムネイル検索表示間隔: 8 タイプ (年/ 月/ 日/ 時/ 10分/ 1分/ 10秒/ 1秒).

＊録画ビデオの高速/スロー再生(複数倍速対応)
　倍速早送り/ 巻き戻し (2倍速, 4倍速, 8倍速, 16倍速, 30倍速, 100倍速).
　スロー早送り/巻き戻し (1/2倍速, 1/4倍速, 1/8倍速, 1/16倍速, 1/30倍速, 1/100倍速)
＊ライブ表示モード：静止, 2倍ズーム, カスタム順次切替え
＊ハードディスク、CD-RW 、SD メモリーカード使用時の録画・ライブの画面表示.

＜その他・調整・設定＞
＊各カメラの画像調整 (ノイズ・フィルター ON/OFF, 明るさ, コントラスト, カラー, 色調)
＊タイトル/時刻/日時の表示位置とカラー：オンスクリーン機能、MAIN/CALL 画面のテキスト選択
＊隠しカメラ録画
＊ Diskが一杯になった時の警告と操作ステータスLED
＊ RS-232、RS-485経由でのリモートコントロール
＊動作検知条件の設定：感度, 検知範囲, 検知サイズ, 動作の継続時間, トラック方向
＊チャンネルごとに設定できるアラームセンサー, ビデオロスアラーム、動作検知アラーム
＊停電時の録画回復機能
＊動作状況の記録ログ
＊マルチロック機能：フロントキーロック、RS-232ロック、再生ロック、録画ロック
＊ 3段階のオーディオ品質レベル (8/ 22/ 44 kHz sampling,μ-law).
＊チャンネルごとの映像をJPEG/AVI形式のファイルに保存する内蔵SDカードスロット、CD-RW
＊エンドユーザーによるSDカード経由での簡単firmware更新
＊購入時の初期メニュー設定とインストーラメニュー設定の保存
＊クライアントソフトウェアやInternet Explorerを使ったイーサネット経由での離れた場所にある
　　　　デスクトップ型またはノート型パソコンからの遠隔操作
＊サマータイム設定
＊イーサネット経由でのパン/チルト/ズーム対応カメラの設定・コントロール

Q & A

＜４CH　DVR録画機＞

表裏面		実際の映像（４分割Jpg）
		実際の映像（１画面Jpg）
実際の動画映像（mpeg）

DC12V/DC24V駆動,車載仕様DVR
SA-48364DVR録画機
大特価\29800(48364)(HDD無し)
(別売5A,ACアダプター使用でAC100Vでも使用可)
画質は業界最高画質の上記48200DVRと殆ど同じです

さらに同時購入時のみ下記項目の
自動感知録画機モーションデテクター
TF-9038s(47375)\14800にて販売

【内容】
*DVR本体(注意・・HDD別売)
推奨動作確認HDD：Seagate 80GB,ST380011A
*取り付け金具
*3mDCコード

監視映像は高画質Motion-JPEG方式で保存されます。
本機にはマルチプレクサーEACHモード及びQUADモードの
こつの録画モードがあり、いずれかを選べます。
超高画質マルチプレクサーモードでは、
各監視カメラの監視映像が従来の1/4画像で無くフル画面で録画し再生時も高画質なフル画面でモニタ全画面に映し出されます。
（4画面表示はもちろん各1画面を高画質フル画面表示再生可能）
①EACHモード(ﾏﾙﾁﾌﾟﾚｸｻｰﾓｰﾄﾞ時)4画面録画後
1画面拡大再生時の解析度は640x272で
1画面フレームレートは7・5fps(1秒に7.5コマ),コマ送りとは比較にならない滑らかで綺麗な再生画像です。
*倍速再生も、2，4，8倍速が可能です。
*アラーム入力端子4ch、アラーム出力端子1ch付きで、外部機器の無電圧接点によるアラーム録画も可能。もちろん上書き繰り返し録画可
(モーションデテクター機能は付いてません)
*スケジュール録画可能。
(曜日の指定は不可,24時間の時間帯指定は可能です)
*日付時間表示録画に日付時間よりサーチ検索一発サーチ可能。
保証書,日本語取り説付き

本機は各カメラの1画面(ﾌﾙ画面)ずつ最大4台までのカメラ映像をそのまま録画します
再生時のﾌﾙ画面表示時各ｶﾒﾗの映像画質が非常に綺麗です
もちろん4画面表示も可能です。
他のDVRの4chﾀｲﾌﾟは1/4画面録画をﾌﾙ画面表示再生しますので
当然画質はﾌﾙ画面時の1/4画質となります

Specification
映像入力	NTSC 　4ch入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
映像出力	NTSC 　1入力(BNCJ),1.0Vp-p.75Ω(BNC Type)
録画フレーム数 (QUAD MODE時)	Max 30fps(4画面中1画面fps)
録画フレーム数 (EACH MODE時)	Max 7.5fps(4画面中1画面fps)マルチプレクサー録画方式
解像度	320x136 or 640x272 Picxel 選択可
記録方式	Modifled MJPEG
録画時間	80GB使用時約36時間～3360時間設定可←クリック
HDD (別売) 80GB迄	HDDは80GBまでの各メーカーの Ultla ATA 100を御使用下さい SATAやSCSI は使用不可です推奨動作確認HDD：Seagate 80GB (HDD格安ｻｲﾄ例)
裏面アラーム入力アラーム出力	無電圧接点入力(NOのみ)閉じると瞬時に録画スタートします　閉じたままでは連続録画しますが　接点開放後,設定時間後に停止します　無電圧出力接点容量AC100V-Max1A,DC24V-Max2A迄
アラーム録画時間	裏面アラーム端子をショートすることにより何回も　5秒～30秒間(5秒ステップ切り替え)録画します　すなわち各種外部無電圧接点出力機器(例：45074) 　　併用で上記の時間を録画停止繰り返し自動録画可能
電源	DC12V～DC24V入力, 起動時約4A強,通常時約2A(DC24V時は約半分電流です)
消費電力	24～50W
正常動作温度	+5℃～40℃
重量	3.9kg
サイズ	横200mm x 縦100mm x 奥行250mm（突起部除外)

停電復帰後の動作

自動的に設定の録画モード機能を開始します

Q & A

*映像音声を30時間（120分テープ）連続録画可能
便利なジョグダイヤル付き

ジョグ＆シャトル機能
　　タイムラプスビデオデッキは普通のビデオデッキと違い、
　　長時間モードになればコマ撮りのため、
　　決定的瞬間で画面を固定する場合、コマ送り再生ができなければ意味がありません。
　　本機は１コマづつでも再生できます。タイムラプスには必要な機能です

リモコン付き

960時間録画モードにおいて約2.7秒に1回の高密度録画します

録画モード一覧

960時間録画OK!
日本一格安です

仕様

本機裏面VIDEO OUTには録画中、録画停止中もカメラ映像を出力してますので
お手持ちのTV（モニター)の外部映像入力へ接続して見る事が出来ます

トラブルが極めて少ないﾒｰｶｰ機器です
タイムラプスビデオデッキ
お勧めの高画質高機能機です

SA48244+便利なリモコン付
特価\29800(48244)

さらに同時購入時のみ下記項目の
自動感知録画機モーションデテクター
TF-9038s(47375)\14800にて販売

*日本語(カタカナ)メニュー画面表示します(英語版切り換え可)
*ﾜｲﾔﾚｽリモコン+ジョグダイヤル付きです
*RCA/BNCP変換コネクター2個付き
●使いやすいジョクダイヤル　
●録画モード（画像のみ録画する場合）
　6/18/30/72/96/120/168/240/480/960時間
●ｵｰﾄﾘﾋﾟｰﾄ録画機能
*リピート録画を下記選択設定可能
(1)止まるのみ
(2)始めまで自動巻き戻しして止まる
(3)自動巻き戻しして再度録画開始
●音声モード（画像と音声も録音する場合）
*アラーム録画モード設定時間
（120分テープで 6H or 30時間モードで映像と音声フル録画設定可）
（ｱﾗｰﾑ録画設定時間は30秒、1分、3分、5分,10分、ﾃｰﾌﾟｴﾝﾄﾞ迄設定可能）
●タイマー録画（毎日、月～日）
●タイムジェネレーター機能で日付時間録画が入ります．
●シリーズ録画（ビデオデッキを２台以上つなぎ連続録画が出来ます）
*例えばこのデッキが3台有れば最大960時間の3倍の2880時間録画も可能
（ﾏﾙﾁﾌﾟﾚｸｻｰ47464併用時は各デッキのトリガー入力端子へ接続します）
●もちろんモーションデテクターも使用可能
●16分割のマルチプレクサーにも接続可能（トリガー端子付き）
●予約録画を解除する場合はSTOPﾎﾞﾀﾝを4秒以上押せば止まりますので
　　各機能の操作が可能となります
●サイズ・・360Wx94Hx273Dmm,3.8Kg
●AC100V(50/60Hz)(15W)
●正常動作温度:+5～４０℃
●保証書,日本語取り説付き
●WJ-2096より録画再生画像が綺麗
日本語取り説、保証書付　　

録画再生時間は例えば960時間モードで
　　　2.7秒に１回と細かく刻んでいます

---下記のTF-9038sとタイムラプスビデオデッキを使えば----
お手持ちのカメラや当社の
ワイヤレスカメラや有線式カメラのどちらでも
カメラに映る人や物が動けば自動録画が出来ます。

*アラーム録画モード設定時間
（120分テープで6H or 30時間でフル録画設定）
*TF-9038s内のセンサーで録画スタートし　

SA48244のアラーム録画セット時間	SA48244裏面アラーム接点部
	4分割機(48347)との接続例

　（1/3/5/10分設定）後に　録画がストップします。
　尚、感知すれば何回でも録画スタート/ストップを繰り返します。
（例・・120分テープで18時間と設定し、アラーム感知時の録画時間を
　　　　　　　　5分に設定しますと
　1080分(18時間)÷5分=約216回の繰り返しアラーム録画出来ます）
（（例）モーションデテクターでは9の端子に細い電線で接続します）
（センサーカメラ(46679)ではアラーム端末に接続します。）
（NS-200カメラではアラーム接点出力ジャックへ接続します。）
(自動電話通報装置(TD-110W,46480)ではSWへ接続します。）
（ワイヤレス熱センサーSHA-300/500では無電圧出力端子のNOへ接続します。）　
（ワイヤレス熱センサー受信機SHA-1000は無電圧出力端子のNOへ接続します。）　

*映像音声を連続録画で30時間（120分テープ）録画可能
*3秒に1コマのコマ送り録画で960時間映像録画可能
*一般家庭用デッキでは再生時無録画画面を長時間見る事は大変です
　そこで下記のモーションデテクターやセンサー機器との併用で
　自動録画した場面のみを効率的に再生監視できます

*本機とモーションデテクター機能付(動体感知)4分割器SA-48347(48347)と
CCDカメラ(1～4台)の併用で自動録画可能。

*本機と連動できるセンサー内蔵カメラも有ります→SA-46679

*ローコストで自動録画も可能です。SA-VTR1～VTR3

48244 Q & A

タイムラプスビデオデッキは年．月．日．時．分を画面上に同時に録画しますし、アラーム録画時は音声も録音します

タイムラプスビデオの注意点・・録画モードが長くなるほど録画ヘッドの回転/停止の間隔は長くなります（間隔をおいて録画ヘッドが動きます）
　　　　　　　　　　　　　　　　最初は録画ﾎﾞﾀﾝを押してもREC点滅（録画休止）状態となります、録画モードが長くなるほど録画休止は長くなります
アラーム録画モードでは音声と映像が連続録音録画します(推奨120分テープ使用で）(尚、160分テープで24時間ＯＫ）
尚、再生時に画面上部が若干左右に振れる現象は異常では有りません
テープ式のタイムラプスビデオではワンショット連続録画やコマ送り録画でテープが終了した場合はリピート録画可能でも、
ｱﾗｰﾑ、ﾌﾟﾛｸﾞﾗﾑ録画では上書きするﾘﾋﾟｰﾄ録画はしません

【オプション】
48530用外付けHDDケース(HDD無し)
\5000(48531)

全体

接続状態

市販120GB,HDD
迄増設可能

ハードディスク録画機DVR（x 4映像入力タイプ）
市販のHDD(IDE)が使用出来ます、前面脱着スロット式（カギ付き）
＜４CH　DVR録画機＞

4画面再生時はもちろん1画面拡大再生時も
映像が綺麗なマルチプレクス機能内蔵DVR録画機
4chで各chごとに録画方法
(スケジュール/アラーム/モーションデテクト/マニュアル)と時間帯を設定可
市販のCFカードでASF形式でバックアップしPCで再生可能

80GB,HDD対応機
ＳＡ-48665DVR
特価!\29800(48665)(HDD無し)

実際の再生時の
4画面静止画と1画面拡大画像

*映像をHDDにﾃﾞｼﾞﾀﾙ記録しますので
　　従来型ﾀｲﾑﾗﾌﾟｽﾋﾞﾃﾞｵの様なﾃｰﾌﾟ交換や重ね録りによる
　　画像の劣化がありません

本体の特徹
4分割機能内蔵、4画面表示可能、また1画面表示も可能です
■四分割モードとマルチプレクサーモードがワンタッチで切換可能。
■4台のカラーカメラ又はモノクロカメラが接続できます。
■メインモニターの他、VCR出力をテープデッキ等に接続可能。
■圧縮方式はMPEG4圧縮方式採用。
■リムーバブルハードディスクケースに最大80GBのハードディスクを搭載可能。
■704*240、352*240の解像度選択
■HIGH・MID・BASICの３段階から録画画質が選択できます。
■モニター時は、120フレーム／秒。
■録画時は30フレーム／秒と、四分割モード時は完全な動画録画可能。
（カメラを４チャンネル接続後、マルチプレクサーモード録画時は
　1カメラあたり7．5フレーム／秒）
■手動録画、スケジュール録画、無電圧接点アラーム自動録画、モーション感知録画可能。
(曜日の指定は不可,24時間の時間帯指定は可能です)
●エンドレス繰り返し録画設定ももちろん可能

録画時間とHDDの容量の目安（クリック）

仕様
映像方式	ＮＴＳＣ方式
HDD使用容量	別売HDDは40～80GBまでの　各メーカーのUltla ATA 100/133
記録モード（上書可否選択可）（各ch別時間帯設定可）	(1)ﾏﾆｭｱﾙ録画ﾓｰﾄﾞ (2)外部無電圧接点ｱﾗｰﾑ録画ﾓｰﾄﾞ（5～99秒の録画時間設定） (3)ｽｹｼﾞｭｰﾙﾀｲﾏｰ録画ﾓｰﾄﾞ (4)動体感知のモーションデテクト自動録画可
再生検索	日時検索
ｾｷｭﾘﾃｨ対策	ﾊﾟｽﾜｰﾄﾞ入力、ｷｰﾛｯｸ（HDD）
映像入力	1.0Vp-ｐ 75Ω×4（BNCJ）
映像出力	1.0Vp-ｐ 75Ω×2（BNCJ） Monitor出力x1(通常のモニター表示) VCR出力x1(常時４分割表示)
音声入出力付	ＲＣＡＰｘ2,即時音声再生可
ﾋﾞﾃﾞｵﾛｽ信号	有り(ON/OFF)
ディスプレイ表示	720*480　Max120ｆｐｓ (メニュー操作速度が若干遅い様です）
記録方式	MPEG4映像圧縮記録方式
録画ﾚｰﾄ数	ﾏﾙﾁﾌﾟﾚｯｸｽ（EACH)時： 704240解像度時　Max15fps（調整可） 352240解像度時　Max30fps（調整可）動画コマ数は少ないですが画質はフル画面と同じで大変綺麗四分割モード：Max30fps 画質は若干落ちますが動画コマ数が多いモード
録画画質	704x240:15fps , 352x240:30fps 選択
各カメラタイトル	8文字(ｱﾙﾌｧﾍﾞｯﾄ,記号,数字)
映像調整	ｶﾗｰ/ｺﾝﾄﾗｽﾄ/明るさ/ﾋｭｰ
ｱﾗｰﾑ入力	ＴＴＬ入力 NO,NC
ｱﾗｰﾑ出力	COM、NO,NC（1～15分）
日時表示機能	有（ON/OFF可）年、月、日、時、分、秒、曜日
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります
電源	AC100～240V 50/60Hz ｽｲｯﾁﾝｸﾞｱﾀﾞﾌﾟﾀｰ,出力DC12V
消費電力	最大20W
動作温度	+5℃～40℃
外形寸法	430（幅）×77（高さ）×305（奥行）mm
質量	3Kｇ
付属品	本体×１、ACｺｰﾄﾞ×１、ｽｲｯﾁﾝｸﾞｱﾀﾞﾌﾟﾀｰ×１、 HDDﾛｯｸ用ｷｰ×２、取扱説明書×１本,保証書
HDDは内蔵してませんので市販のHDDをお買い求め下さい

*録画中に再生は不可です
*連続エンドレス録画可能
日本語取り説、保証書付

HDDは80GBまでの各メーカーのUltla ATA 100/133 を御使用下さい
SATAやSCSI は使用不可です(HDD格安ｻｲﾄ例)

長期間連続使用には信頼性バツグンのOS,LINUXプロ仕様
画質,機能,安定性,操作性が本機は最も優れ,一押しのお勧め商品！
PCでの遠隔地及び本機とモニター(TV)接続時の再生及びリアルタイム監視映像はマルチ画面出力します
本機は,モーション(動体)自動録画設定時、感知エリアを任意に設定出来ますので、例えば
屋外のカメラ映像で風で揺れる樹木(動体)のエリアを避けて設定する事により.無駄な動体感知せず、モーション録画記録再生時の検索が短時間で確認出来ます

録画中に再生とネットワーク同時使用可能(TRIPLEX)

＜ネットワーク機能付き　４CH　DVR録画機＞

表裏面拡大

高画質,高信頼性操作しやすい日本語表示メニュー採用。
遠隔地から監視出来る
ネットワークサーバー機能内蔵
4チャンネルDVR録画機

4チャンネルDVR

高速機60fps(1秒60コマ)です
高解像度２CIF（720x240Pixel）

320GB,HDD搭載機)です
SA48577DVR+Net
特価\83800

(48577)リモコン付き

2台以上特価\完売/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

400GB,HDD搭載機)です
SA48750DVR+Net
特価\88800(48750)リモコン付き

2台以上特価\完売/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

800GB,HDD搭載機)です
SA48751DVR+Net
特価\103800(48751)リモコン付き

2台以上特価\完売/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

日本語取り説(PDF)←クリック(1MB)	録画時間とHDDの容量の目安←クリック
実際の再生画像(4chの静止画)	実際の再生画像(1chの静止画)
実際の再生画像(4chの動画)	遠隔地ＰＣの実際の再生画像例（静止画) 150m離れた交差点を 47929望遠カメラにて撮影 (4画面再生時)&(1画面アップ再生時)
遠隔監視ソフトダウンロード(6MB)	モーションデテクター動体感知録画エリア任意設定可（例：点滅部分が反応部分です。青色はカーソルです。）

録画中に再生とネットワーク同時使用可能(TRIPLEX)
＜ネットワーク機能付き　１６CH　DVR録画機＞

表裏面拡大

高画質,高信頼性操作しやすい日本語表示メニュー採用。
遠隔地から監視出来る
ネットワークサーバー機能内蔵
16チャンネルDVR録画機

16チャンネルDVR

高速機60fps(1秒60コマ)です
高解像度2CIF（720x240Pixel）

250GB,HDD搭載機)です
SA48578DVR+Net
特価\完売(48578)リモコン付き

2台以上特価\/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

400GB,HDD搭載機)です
SA48748DVR+Net
特価\完売(48748)リモコン付き

2台以上特価\/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

800GB,HDD搭載機)です
SA48749DVR+Net
特価\完売(48749)リモコン付き

2台以上特価\/1台
過去1年以内に弊社DVRご購入の御得意様は1台でも対象
（但し、弊社お見積もりと発送No控えが必要です)

日本語取り説(PDF) ↑クリック(1MB)	録画時間とHDDの容量の目安 ↑クリック (左記4chと録画時間は同じです）
実際の再生画像(4chの静止画) 実際の再生画像(8chの静止画) 実際の再生画像(10chの静止画) 実際の再生画像(16chの静止画)	実際の再生画像(1chの静止画)
実際の再生画像(16chの動画)	遠隔地ＰＣの実際の再生画像例（静止画) 150m離れた交差点を 47929望遠カメラにて撮影 (16画面再生時)&(1画面アップ再生時)
遠隔監視ソフトダウンロード(6MB)	モーションデテクター動体感知録画エリア任意設定可（例：点滅部分が反応部分です。青色はカーソルです。）

【オプション】

48578DVR裏面のD-SUBからスルー映像出力する接続器です
1個で8ch出力しますので16ch時は2個必要です
D-SUB→BNCJx8ch出力変換器
\3980(48962)

SA48577DVR(4ch)/(SA48578DVR(16ch))赤()内は16ch

4ch機は・・4画面もしくはシーケンシャル画面をライブ表示し、再生画面は4分割画面,単画面を表示可能。
16ch機は・・(16/10/9/8/4/1ch,4x4x4x4ch,9x9ch,10x10ch,8x8chのシーケンシャルも可)
選択多画面とシーケンシャル画面をライブ表示し、再生画面は選択多画面とシーケンシャル画面をライブ表示し、
再生画面はマルチ多画面(16/10/9/8/4/1ch)もしくは単画面表示します

●4ch(16ch)映像入力及び4ch(16ch)映像ループスルー出力(BNC)
●音声記録及び再生: 　1CH 音声入力及び出力(RCA)
●ライブ映像及び録画映像の解像度:NTSC (720x480),
Single画面, 4(16)分割画面, オートシーケンシャル画面
*シーケンシャル(スイッチャー画面)時は録画してないチャンネルは自動でパス(飛ば)します
(例・6台カメラ接続で録画再生時は6画面をスイッチャー(シーケンシャル)します
もちろん多画面同時表示も可能
録画圧縮方式: M-JPEG
高画質マルチプレクサー機能内蔵:
(Max60fps):60fps÷録画画面数=各画面fps(1画面Max30fps)
●記録モード：
マニュアル（RECボタンを押しますと録画開始します）
スケジュール（自動的に指定した時間帯（曜日、時、分）に自動録画します）
外部接点アラーム（各チャンネルNO、NCの外部無電圧接点入力により、録画します）
アラーム入力4個, リレー出力1個
動体検知（画面の全エリア、部分エリアを選択し映像に動きがありましたら録画します。
　　　　　　　各チャンネル設定できます）
上記の４種類の録画の設定は併用できます。
設定例：
スケジュール録画で4ch(16ch)とも土曜日曜を終日録画設定し、
動体検知機能を１ｃｈ（全画面検知）２ｃｈ（エリア検知）に設定し
外部無電圧接点入力（外部センサー）を２ｃｈ３ｃｈに設定することが出来ます。
(各曜日の時間帯ごとにスケジュール録画が可能です)
その状態で、RECボタンを押し手動全画面録画も可能です。
動体検知（モーションデテクト）機能、外部接点入力機能は時間帯別に設定は出来ません。
録画、再生時の時間表示は（年、月、日、時、分、秒）です。

●様々な記録映像検索機能(日付/時間、アラーム、動体検知)
様々な録画速度　60/30/15/10/5/1/0.5 ｆｐｓ
最大合計８００GB迄のHDD使用可能（例・400GBx2個装着可能）
TRIPLEX機能（録画、再生、ネットワークを同時に使用可能）

● 高い信頼性の維持（信頼性バツグンの機器です!)
専用のハードウェア及びLINUXの環境で動作する機器ですので信頼性が高いです。
(Win2000等よりはるかにトラブルやエラーがほとんど皆無なOSのLINUX採用機)

●録画中に再生可能な機能内蔵
(もちろん上書き録画可能)
●バックアップ
- 市販別売USB メモリーカードに（静止画及び動画）バックアップできます。
シーケンシャル(スキャン)機能：ライブ映像の各chを1/2/3/4chと切り替わります
●ネットワーク機能
- ダイナミックIP (DHCP)
-　ネットワークソフトの機能↓

（NetViewer）
リアルタイム映像モニタリング
遠隔地DVRの記録映像データの再生
LOCALのHDDにRealTime映像記録及び遠隔地検索映像の記録
パン、チルト及びズーム制御
遠隔地のDVRのファイル検索
選択した映像のプリント及びAVIファイル変換

仕様

映像入力		4ch(16ch), NTSC/PAL, 1V peak-to-peak, 75 Ohm, BNC
音声入力及び出力		入力: 1CH, 出力: 1CH
映像出力		loop-through 出力: 4ch(16ch), モニター出力: 1CH
ディスプレー解像度		NTSC: 720x480
ビデオ映像監視モード		1画面, 4ch(16ch-16/10/9/8/4/1)分割画面, 自動順次転換（シーケンス）画面 PCでの遠隔地及び本機とモニター(TV)接続時の再生及びリアルタイム監視映像はマルチ画面出力します
録画解像度		Fullモード, 4ch(16ch) RealTimeマルチプレッサー内蔵
		NTSC: 720x240
圧縮方式		M-JPEG (modified)
OS		Embedded Linux
同時機能		録画/ 再生/ ネットワーク
圧縮率(KB/映像)NTSC: 720x480		一般映像: 13~17 (NTSC) 一般映像以上: 20~25 (NTSC)
録画速度(IPS)		60 fps
録画	秒当り画面数	60/30/15/10/5/1/0.5
	モード	マニュアル、スケジュール、動き検知、アラーム
ディスプレー		60 Field per Sec
予約録画		分単位設定可能
		Full-time 録画, Holiday 録画
表示LED		電源,ネットワーク,アップ（Archiving）, 録画(ボタンに内蔵)
イベント (アラーム, 動体検知)		録画速度選択可能
		録画時間: 1,2,3,4,5,6,7,8,9,10,20,30,40,50,60分
アラーム出力(4)/リレー出力(1)		入力: NO, NC選択可能. 出力: NO及びNC 同時支援, リレー出力
再生		通常速度: x1 speed
		倍速再生: x2,x4,x8,
		逆再生: x2,x4,x8,
		一時停止, コマ送り可能
		検索モード: 全体/日時/マニュアル/アラーム/動き検知/スケジュール
ネットワークプロトコル		Protocol: TCP/IP, PPP, and DHCP
通信ポート		RS232 / RS485 (Pan/Tilt/Zoom) 弊社P/TZカメラ48114*を併用時このDVRに限り（P時1ボタン1プッシュで約10度,Tj時ボタン1プッシュで約6.5度、 Z時はボタン1プッシュで小刻みに動きます)
HDD タイプ		EIDE, ATA-6, 3.5 inch, 7200rpm 推奨HDD：Seagate
バックアップ（Archive）		USB メモリスティック、ネットワーク
電源		AC100V　50-60Hz(Max30～70w)
寸法/重さ		寸法44(W) x31.5(D) x4.4(H),(5kg)
動作温度		+5°～+ 40°C
右記のP/Tカメラを遠隔地からP/Tコントロール可能です		(48838/47605/47606/T-約5度,P-約10度きざみで動きます)

＜対応一覧表＞

SA48577/48578DVR+Net Q & A

【オプション】*SA48577(4ch)/48578(16ch)DVR用リモコン\2500(48763)

詳細	全体
実際の録画映像（3.6MB AVI形式 H.263)
上記ファイルの再生にはＶＬＣ（フリーソフト）をお使い下さい

ピンホールカメラ／マイク内蔵
　　　　ペン型DVR録画録音機
(録画後、PCとUSB接続し再生します)
特価\11000(49513)
*ワンプッシュで録画/停止の操作が行えます
*充電器,USB延長70cmコード付属
*4GBメモリ内蔵(約12時間録画録音可)
*内蔵充電電池:約2時間
*カラーCMOS録画解像度:352x288pixel/15fps
*最低照度：約3LUX
*画角:水平約75度
*人相確認距離：約5m前後
*マイク内蔵
*通常のボールペンとしても使用可能です
*サイズ:150x15Фmm,約46g

・保存ファイルは自動的に数十秒ごとに区切られ
　ＡＶＩ形式（Ｈ.263コーデック）で保存されます
　再生の際は左記プレーヤー「ＶＬＣ」をお使い下さい

Q & A

このYK-9122はCCDカメラ(別売)接続からの映像を
接続する事により
本機のモーションデテクター(動体感知)機能が
動画をＳＤメモリーカードへ直接
自動連続記録(録画)保存する機器です

詳細

SD(市販コンパクトフラッシュメモリ)は付属してません

●持ち運びが可能なポケットサイズの
ポータブルレコーダー
●動画MPEG4－SP画像圧縮方式/G726
オーディオコーデック
●モーションディテクター機能
（動体検知機能）を搭載しているので、
画面上に動きが有った時だけ
自動で録画をすることができます
(別途要CCDカメラ)
●予約スケジュール録画機能
●手動録画機能
●録画解像度最大704×480ピクセル（12fps）
●録画データは市販SDカードへ直接記録
(1GBで最大400分の録画が可能）
●別売単三アルカリ電池2本での使用が可能で、
電源の無し場所での監視も可能になります．
電池寿命は市販アルカリ電池で連続約100分です
●日付を選択して再生する検索再生機能を搭載
●繰り返しSDカード上書き録画機能搭載
●本体の日付、時刻は電源（電池）を抜いた場合でも内蔵のメモリーへ保持されます

デジタルビデオキャプチャーBox
モーションデテクター(動体感知)内蔵
自動録画機
コンパクトSDカードレコーダー
SA-48875-SDBox
特価\19800(48875)

【内容】
*本体
*ACアダプター(DC12Vタイプ)
*ＡＶコードx2個付き
*保証書,日本語取り説付き

車内に当社販売のCCDカメラをYK-9122と併用することにより動体感知自動録画も可能 !
【仕様】

48875/48863本機の実際の再生画像

動画の一部(ASF)←クリック

静止画(JPG)←クリック

映像入力	1V p-p 75Ω 　 (3.5ΦＰ-ＲＣＡＰ）
映像出力	1V p-p 75Ω 　(3.5ΦＰ-ＲＣＡＰ）
映像方式	NTSC 704x480/704x240/352x240　　(pixel)
録画画質	3段階設定可
録画方式	ＭＰＥＧ４（ＰＣで再生可能）
録画モード選択	手動録画、スケジュール録画、　動体感知モーションデテクト自動録画　　(　5/10/15/20/30秒選択可　)
音声録画	１CH録音可能（コーデックG.726/44.1KHz/32Kbps) RCAP
再生速度	1倍、2倍、4倍、8倍、16倍、32倍　　（もちろん市販TV外部映像入力接続可)
映像検索機能	日付、時間（録画モードの色別表示）　年/月/日/時/分/秒　表示
モーションデテクター (動体感知)エリアと感度設定可	感知範囲：任意の箇所　（画面全体を横22マス、縦15マス　合計330マス内の任意の箇所）　感知感度：100段階設定可
録画ｆｐｓ	1枚/sec～30枚/sec(352x240) 　1枚/sec～24枚/sec(704x240) 　1枚/sec～12枚/sec(704x480)
ＳＤメモリーカードファイルシステム	FAT16/32 　前面パネルスロットへＳＤカード（別売)を差込記録可最大8GB 迄の市販のＳＤカードが利用可能
電源	DC12V,120mA　2.1Фmmセンター+
重量	89g
サイズ	横65mm x 縦90mm x 奥行29mm保証書,日本語取り説付き

*録画時間の目安(市販SDカード1GB使用時)例

	30fps,352x240pix	24fps,704x240pix	12fps,704x480pix
HIGH(高画質)	約150分	約75分	約75分
MEDIUM(標準)	約300分	約150分	約150分
LOW(低画質)	約400分	約240分	約240分

市販SDカードは256MB以上を推奨（最大8ＧＢまで利用可能）

単三電池使用時の電池寿命
アルカリ電池使用時　　約１００分
ニッケル水素電池使用時　約１８０分

【オプション】DC12V車用専用シガープラグ（48650）￥700/(48767)\250

48863/48875 Q&A

この機器はCCDカメラ(別売)接続からの映像を
接続する事により
本機のモーションデテクター(動体感知)機能が
静止画を自動連続記録(録画)保存する機器です

裏面

CF(市販コンパクトフラッシュメモリ)は付属してません
本機内蔵揮発性メモリー(128MB)のみでも録画可
128MBメモリーは電源を抜けば消去されますので
一旦記録した内蔵128MBデーターの
任意の画像を選択し
外部CFカード(市販別売）に
手動操作保存出来ます
CFカード保存画像はPCで表示可(JPG)
内蔵メモリー内で上書き録画設定も可能

デジタルビデオキャプチャーBox
モーションデテクター(動体感知)
自動録画機能内蔵
コンパクトフラッシュメモリ
簡単録画機
SA-48353CFBox
特価\29800(48353)

【内容】
*本体
*ACアダプター
*BNCP/RCAJx2個付き
*保証書,日本語取り説付き

CF(市販コンパクトフラッシュメモリ)は
128MB迄動作保証

参考録画枚数

車内に当社販売のCCDカメラを本機と併用することにより動体感知自動録画も可能 !
**本機は最近,TVで高性能と放映されました機器です**
【仕様】

映像入力	1V p-p 75Ω BNCJ or RCAJ
映像出力	1V p-p 75Ω BNCJ or RCAJ
映像方式	NTSC 720x480/720x240/360x240　　(pixel)
録画画質	9段階設定可　録画方式は: JPG
録画3モード選択（各1/2/5fps)	連続録画,動体感知モーションデテクト自動録画, 　裏面端子アラーム接点入力録画, 　マニュアルスナップショット録画
再生速度	1倍,2倍,4倍,8倍,16倍　可変可（もちろん市販TV外部映像入力接続可)
映像検索機能	日付,時間,録画の種類(録画モード) 　年/月/日/時/分/秒表示記録再生可(画面中央上部)
モーションデテクター (動体感知)エリアと感度設定可	感知範囲：1箇所(任意の場所と任意の大きさの四角形) 　感知感度：256段階可変可　モーション反応時の録画時間：2,5,10,20,30秒間
スナップショットの最大コマ数	7枚/sec(720x480)～30枚/sec(320x280)
本機内蔵記録容量	128MB(SD RAM揮発性メモリー) 　例・・最高解像度,最高画質で約1500枚保存可能
コンパクトフラッシュメモリファイルシステム	FAT16 　前面パネルスロットへCFカード（別売)を差込記録可最大2GB 迄の市販のCFカードが利用可能
裏面入出力端子	アラーム無電圧入力,出力端子 *アラーム入力時,モーション感知時,映像信号切断時, 機器内部メモリーFULL時,それぞれリレー無電圧接点出力設定可(リレー動作時間10/20/30sec設定可) (接点出力容量AC100V-Max1A/DC24V-Max2A)
電源	DC12V,350mA　2.1Фmmセンター+ 車内での使用はシガーコード(別売)をご使用下さい
重量	1.2Kg
サイズ	横220mm x 縦44mm x 奥行210mm保証書,日本語取り説付き

*DC12Vの車内やDC12Vの船内に設置して自動録画出来ます
*下記接点出力器と本機裏面アラーム入力(GND-ALM-IN)接続との連動も可能です

Q & A

全体	カメラ	DVR受信機

SA-48658set 特価\49800(48658)	〔内容〕ワイヤレスカラーカメラ2.4GHz受信機内蔵DVR録画機 AVコードx2DC12V,ACアダプターx2*カメラスタンド

〔特長〕ワイヤレスで手軽に録画再生、監視モニター出来ます
●2.4GHz4ch受信機内蔵MPEG4DVR録画機(2．5“カラーTFT・LCD)と
　　赤外線照射付4chワイヤレスＣＣＤカラーカメラ(夜間照射時は白黒映像)ｾｯﾄです
●双方の電波の到達距離：見通し約80m
●ワイヤレスカラーカメラの赤外線自動照射距離は約3～5mで暗い場所でも識別できます。
●受信機内蔵DVR録画機は映像の動きで感知(モーションデテクター機能内蔵)し自動録画出来ます
　　モーションデテクター機能内蔵で録画時間の無駄が無くなります
　　（但し、電波の乱れ時も感知しますので画像が安定した場所に設置下さい)
●DVR録画機は有線式カメラの映像も直接接続、記録出来ます
● ポータブルDVRは、2．5“カラーTFT・LCDパネル、スピーカー、
　　単3x4本収納可(電池別)でポータブル、ACアダプターの両方使用出来ます
●受信機内蔵DVR録画機は、市販のCFカード(別売)へFAT16・ASF形式の動画/音声で記録し
　　本機のモニターもしくはPCへCFカードを接続してメディア・プレイヤーで再生が可能です
●例えば市販128MBのCFカードで、（352x240ピクセル,30fps)の画像/音声を約40分連続記録可能です
●録画時の年・月・時・分・秒を映像に重ねて記録します
●DVRは、マニュアル録画、動作感知録画、スケジュール録画モードを、
画像サイズ、画質、フレーム数の各設定で記録します。
*弊社の暗視カメラと本機のDVRを有線で接続して車内から動体自動録画しお手持ちのPCで再生も可能です
*カメラと受信機(録画機)の外部電源入力端子はDC12Vセンター+,2.1Фmm
*注意・・他の2.4GHz機との互換性は有りませんが混信する場合が有ります
*注意・アンテナは曲げないで下さい　内部基盤が破損します(有償扱い)

DVR　スペック表

最大2GB 迄の市販のCFカードが利用可能

VIDEO	映像方式	NTSC/PAL(日本ではNTSCで使用)
	圧縮方式	MPEG４－SP　ASFファイル形式
	録画フレームレート	１，２，．．，Maximum　fps(1コマ/秒)　設定可最大　　30fps 352240 12fps 704240
	録画画質 Hi/M/Low 設定可	高画質 Hi/30fps	通常画質 M/30fps	低画質 Low/30fps
		20分	40分	60分
		(例) 3fpsでHi高画質連続録画時間は20分x10=約200分
		↑　１２８MBのCFカードでの録画時間
	日時記録	映像に重ねて上部へ記録(年・月・時・分・秒)
	映像入力	2.4GHz 4CH 内蔵受信機／１CHコンポジット入力
	映像出力	2.5インチカラーTFT液晶／１CHコンポジット出力
AUDIO	サンプリングレート	44.1KHｚ
	圧縮方式	G.726/32kbps
	音声入力	2.4GHz 4CH 内蔵受信機／１CHコンポジット入力
	音声出力	８Ω　0.5W　スピーカー／１CHコンポジット出力
記録メディア		コンパクトフラッシュカード（最大２GB）
録画モード		スケジュール/ 動体感知/手動
動体感知設定		画面エリア、感度
再生機能		通常再生・早送り・巻き戻し・一時停止コマ送り
再生速度		×１　×２　×４　×８　×１６　×３２
２．４ＧＨｚ受信機部		４
