コネクター接続部へ防水テープを巻いてご使用下さい


  1. 防犯カメラの激安専門店「通販NET」TOP
  2. 雲台、回転台一覧
 *全商品は税込価格(10%)にて表示しております
(注意:それぞれの乗せる負荷によりコントロールと雲台間が電圧降下します)
コントロラーと雲台間のケーブルはご使用の負荷や大きさ(トルク)により延長距離により
それぞれ線の導線の太さがより太くする必要がある場合が有ります






内部
配線図

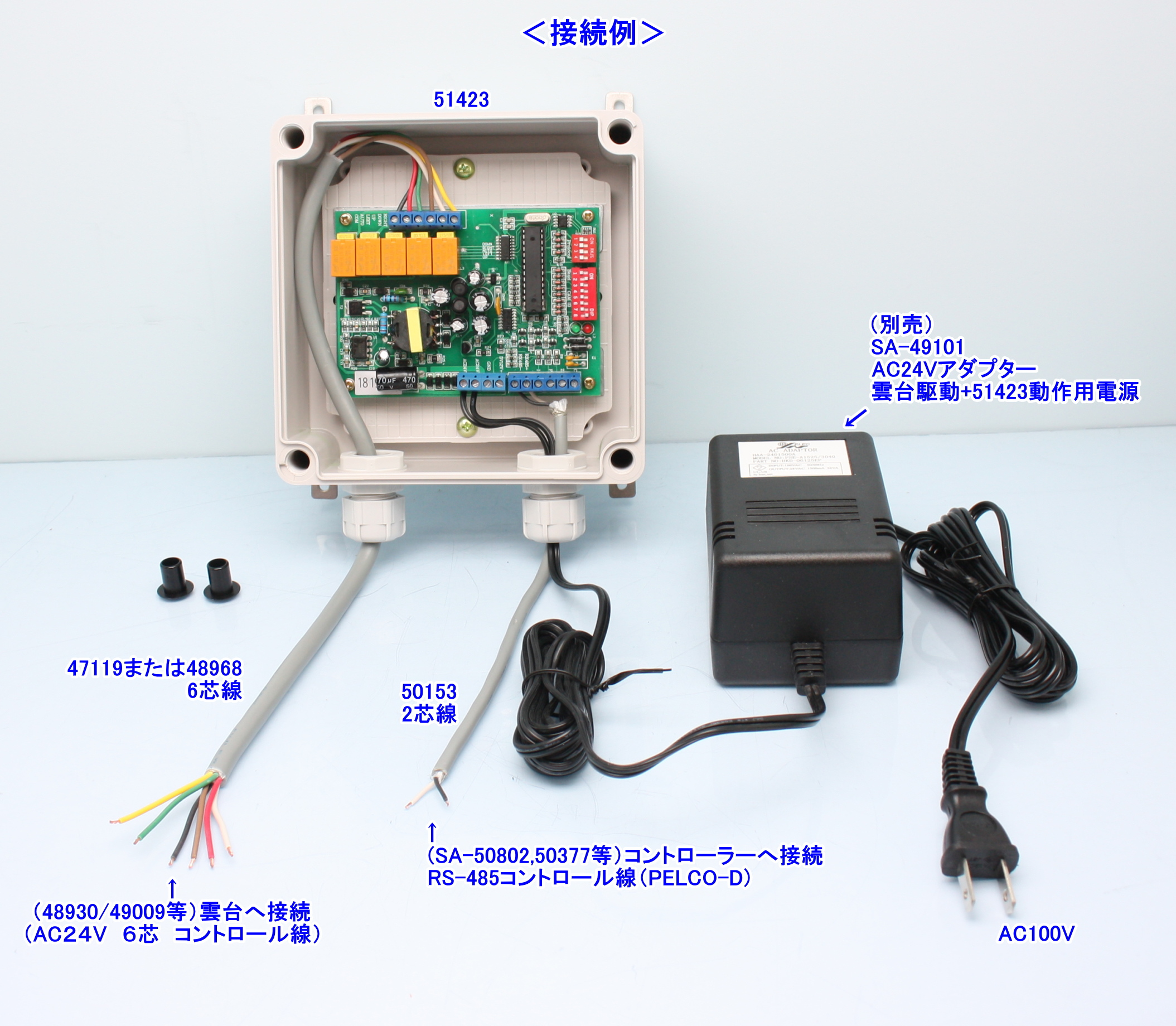

接続例

付属品
・本体
・壁面取り付け用ブラケット

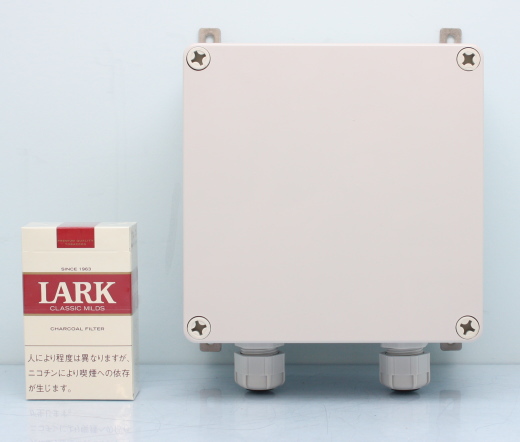

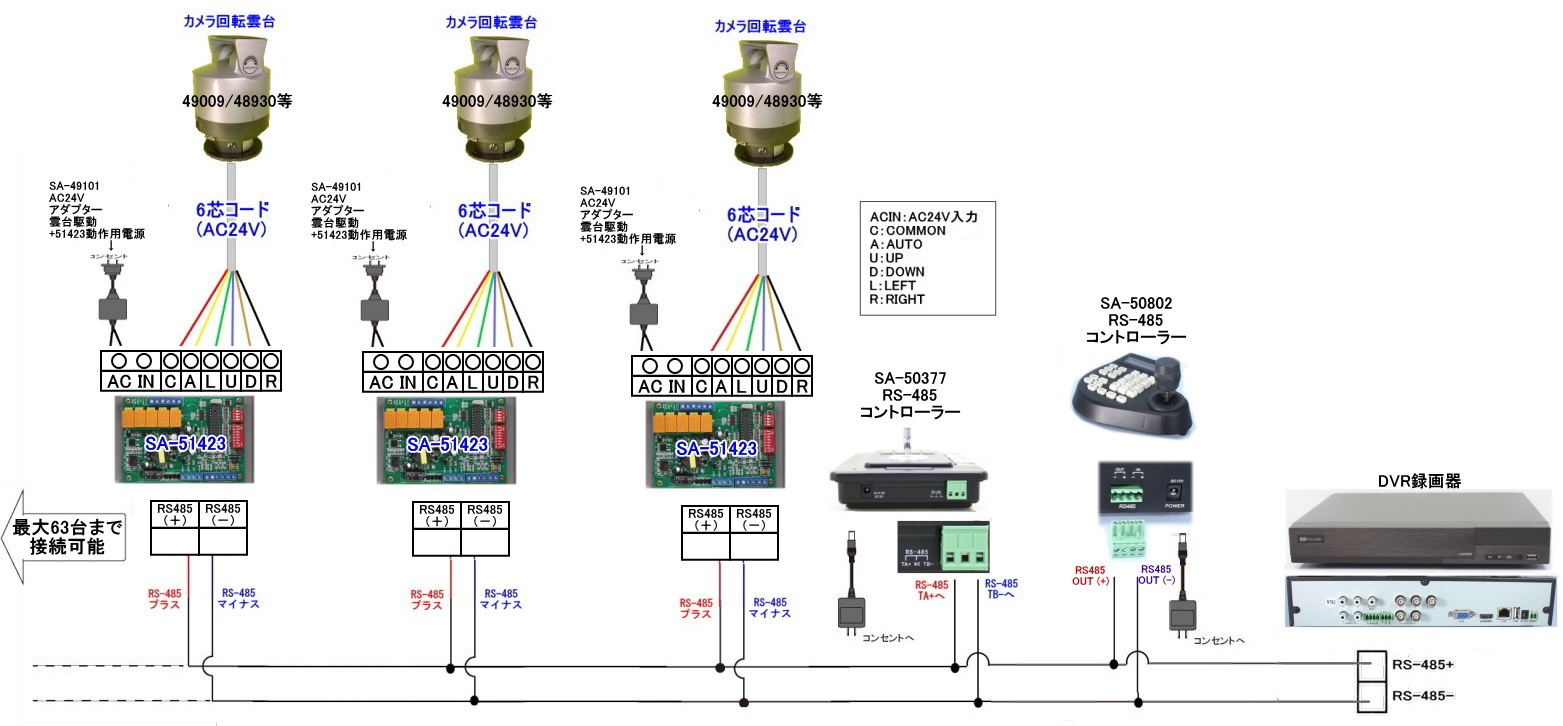

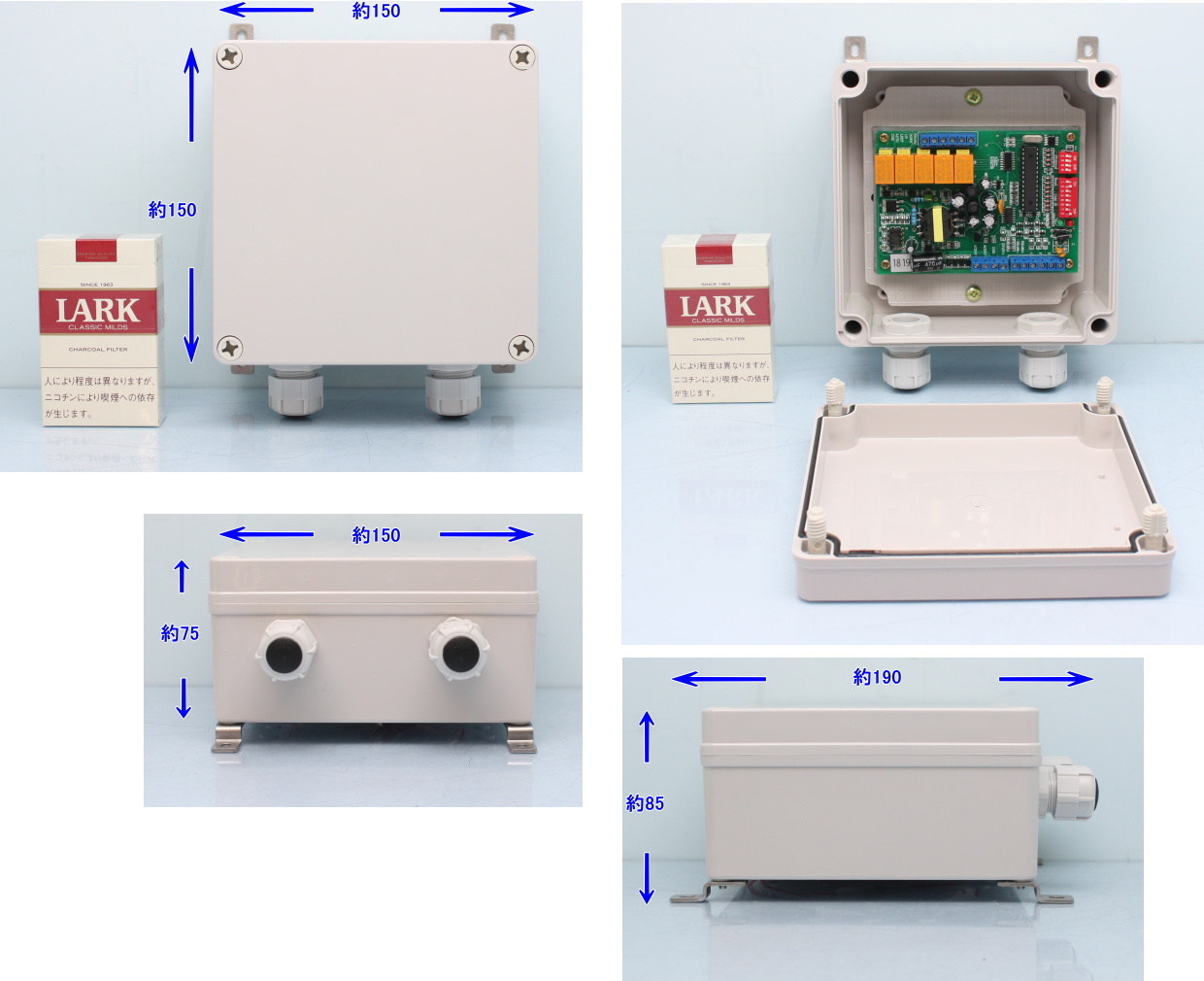

RS-485カメラ雲台コントローラー防滴仕様
(51423)


PTZコントローラー弊社DVRのRS-485信号より
 弊社カメラ回転雲台を
 コントロールすることが可能です
 (DVR併用時は遠隔地より雲台のコントロールが可能になります)

・本機を最大63台まで1つのコントローラーにて操作可能

SA-50583や50171などの弊社RS-485コントロール電動ズーム
 カメラと雲台の併用も可能です

仕様
RS-485受信信号 PELCO-D (2400,N,8,1)
(PELCO-D or P , 1200〜9600bps)
本体電源  AC24V (本体電源+雲台駆動用)
(別売(49101)ACアダプターより供給
雲台駆動用
接点容量
AC24V Max 4A
(別売(49101)ACアダプターが必要)
重量 610g
サイズ 約150x150x85mm (WxDxH)

<電源出力>
上操作時:COM-UP間   (AC24V出力)
下操作時:COM-DOWN間 (AC24V出力)
左操作時:COM-LEFT間  (AC24V出力)
右操作時:COM-RIGHT間 (AC24V出力)
プリセット1操作時:COM-AUTO間(AC24V出力)
 (上下左右のいずれかの操作を行うまで出力し続けます)

ZOOM操作時:DC12V出力
 (WIDE−TELE操作により出力+-極性反転)

 注意:雲台駆動用電源
↓別途(49101)AC24Vアダプターが必要になります


オプション品
AC24V 1.5A 雲台駆動用ACアダプター
SA-49101

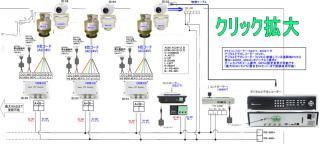

(デッキ+雲台+カメラ:遠隔操作例)




詳細 48924
コントローラー
接続写真

屋外防雨仕様
(屋内も可)

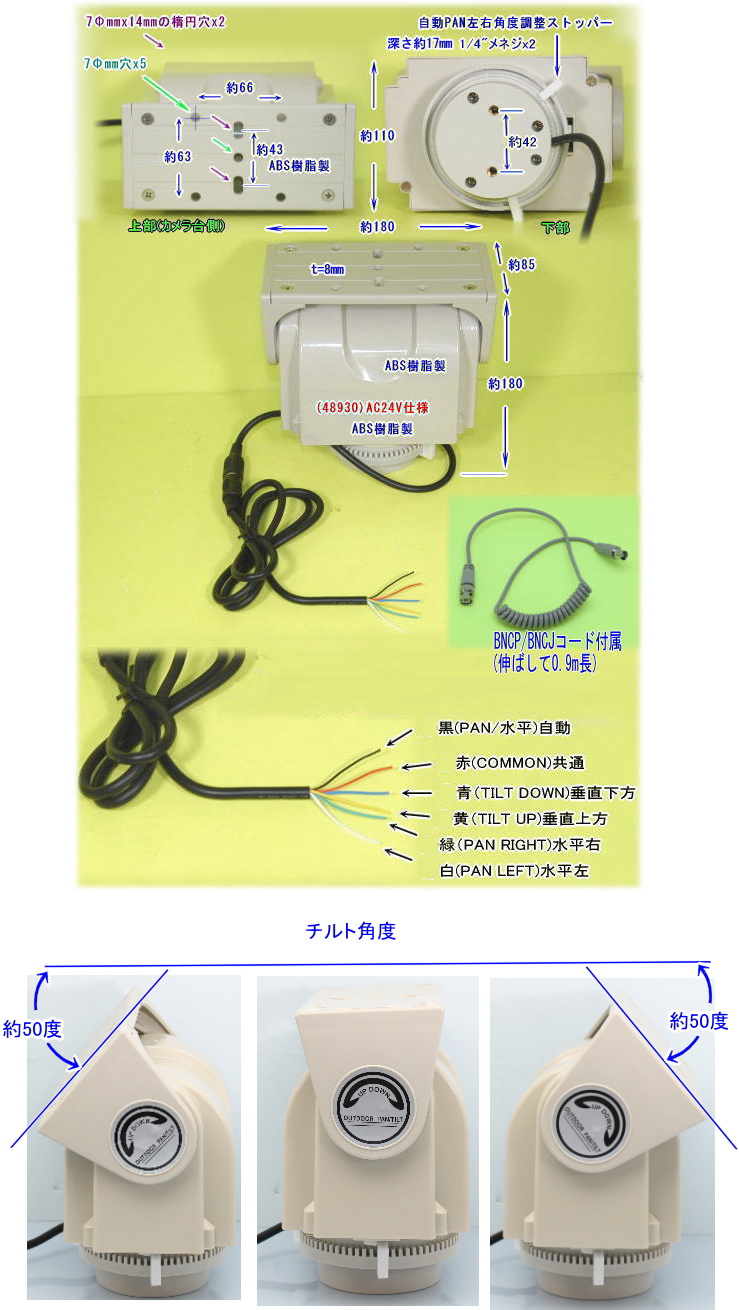

カメラP/T回転台
AC24V仕様(上下/左右)
(48930)


*パンは:左右に手動又はオートで回転します
*チルトは:手動で上下に偏角します
*別途専用コントローラ(48924)↓が必要です
*左の写真のコネクターは付属してます(屋外使用時は必ず防水テープを巻いてください)
 各線間が短絡しない様にしっかり絶縁して下さい
*まれに負荷により操作と逆方向へ動作した場合は再度操作されてください
 (本機の特質で有り異常では有りません)
黒:自動(PAN/水平)  赤:共通(COMMON)  青:垂直下方(TILT Down)
黄:垂直上方(TILT UP) 緑:水平右(PAN Right)  白:水平左(PAN Left)
6芯コ-ド外寸約8mm別売(0.5sq/m)(47119)《無負荷時600m迄延長可》
  接続工費
コントローラー側とコネクターの2個所へケーブル取り付けは別途費¥2500(税別)です
6芯コ-ド外寸約6.5mm別売(0.3sq/m)(48968)《無負荷時300m迄延長可》
 接続工費
コントローラー側とコネクターの2個所へケーブル取り付けは別途費¥2500(税込み)です

カメラ回転台
(上下/左右)(48930)
動作範囲 水平回転355°
TILT上下100°(-50度〜水平(0度) 〜 +50度)
旋回中心
負荷荷重
 Max7Kg迄
作動 手動/自動
左右355°
/上下±55°

動作時間(秒)
左右約60(50Hz地区)から70秒(60Hz地区)
上下約13秒(50Hz地区)から15秒(60Hz地区)
電圧 AC24V(Max7W)
サイズ(mm) 179Lx115Wx180H
約1.7Kg(ABSプラスチック製)
使用温度・・・・・・−20℃ 〜 60℃
【オプション】

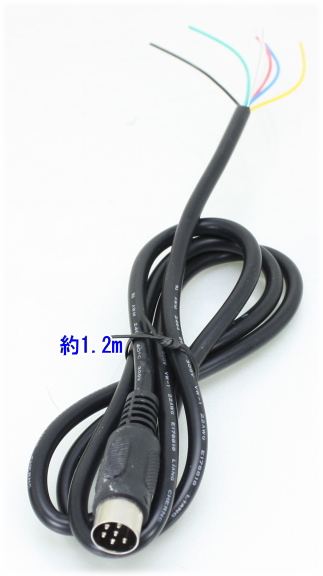

DIN6P補修コード1本(49059)

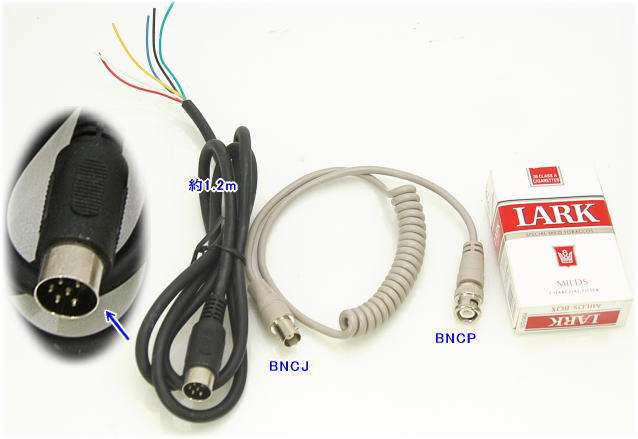

補修用コード2本セット(49075)¥完売


↑クリック

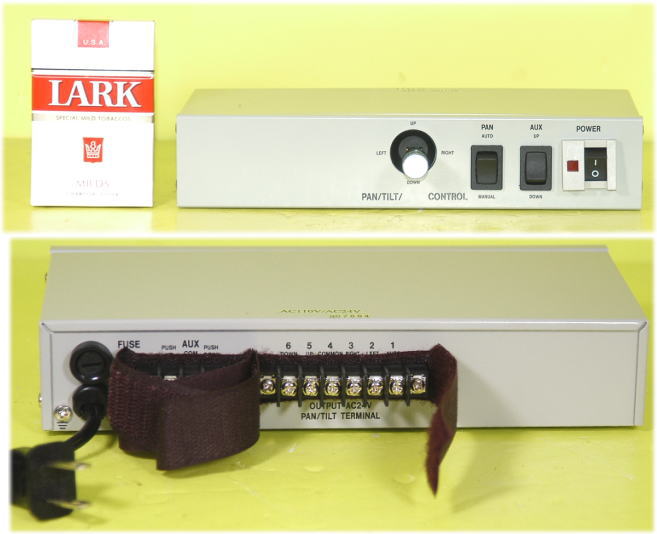

屋内用P/Tジョイスティック式コントローラー(操作が楽です)
(48924)


 *電源入力 :AC100V
 *電源出力 :AC24V
 *裏面端子はAC24V出力してますので取り扱いに注意して下さい
 *(裏面端子配列)
    1-自動(PAN/水平) 2-水平左(PAN Left) 3-水平右(PAN Right)
    4-共通(COMMON) 5-垂直上方(TILT UP) 6-垂直下方(TILT Down)
 *裏面AUXは使用しません
 *動作温度 :-10度から+60度
 *サイズ :218mm(W) / 97mm(D) / 44mm(H)
 *重量 :1.2Kg

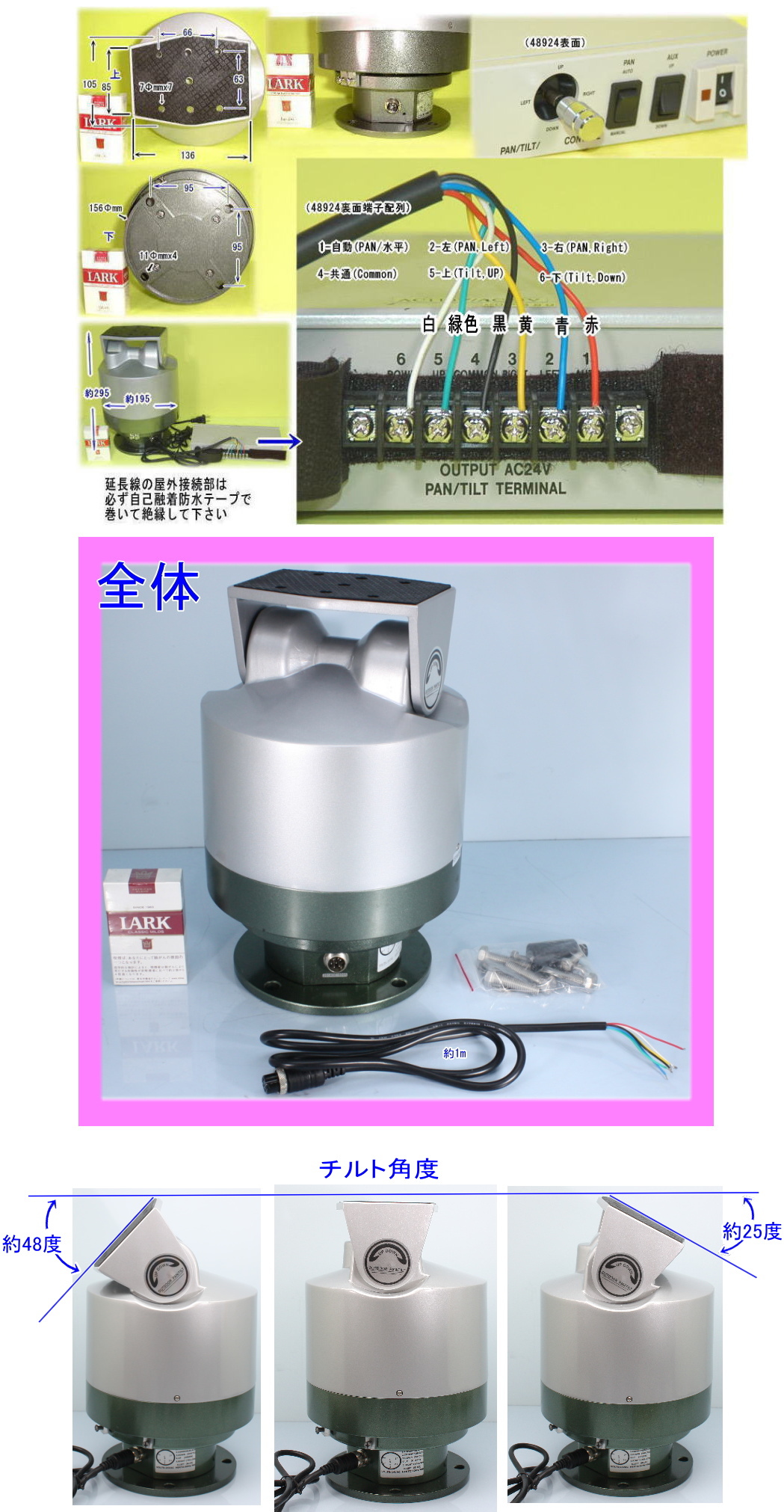

49009と48924
コントローラーの
接続写真

屋外防雨仕様
(屋内も可)
カメラP/T回転台
AC24V仕様(上下/左右)
(49009)

*パンタイプは左右に手動又はオートで回転します
*パン&チルトタイプは手動又はオート(左右停止ストッパ)で、
  左右又は上下に移動します
*専用コントローラ(48924)が必要です
*接続コネクターは付属してます(屋外使用時は接続部へ必ず防水テープを巻いてください)
 各線間が短絡しない様にしっかり絶縁して下さい
*本機は重量物につき運送中等により若干の傷等が有りますのでご了承下さい
赤:自動(PAN/水平)  黒:共通(COMMON)  白:垂直下方(TILT Down)
水色:垂直上方(TILT UP) 黄色:水平右(PAN Right)  青:水平左(PAN Left)
6芯コ-ド外寸約8mm別売(0.5sq/m)(47119)《無負荷時600m迄延長可》
  接続工費
コントローラー側とコネクターの2個所へケーブル取り付けは別途費¥2500(税別)です

カメラ回転台
(上下/左右)(49009)
動作範囲 PAN水平回転350°(約6度/sec)
TILT上下73°(-48度〜水平(0度) 〜 +25度 (約3度/sec)
旋回
中心負荷
荷重
 Max38Kg迄
作動 手動/自動
動作時間(秒) 左右約50(50Hz地区)から60秒(60Hz地区)
上下約25秒(50Hz地区)から30秒(60Hz地区)
電圧 AC24V(Max23W)
サイズ(mm) 約195Фx300H
約6.5Kg(アルミ製)
使用温度・・・・・・−25℃ 〜 60℃
*2018.2.20〜G・up
弊社のインバーター(50067他)との併用でDC12V車で上記AC100V雲台+コントローラーsetを使用可能です






詳細
屋外防雨仕様(屋内も可)PAN(水平)雲台
(48966)

【雲台】 回転台(水平、室外用)当然屋内も使用可
水平回転角度・・・自動回転
垂直角度・・・・・・・外部調整 ±90°
水平回転速度・・・6°/秒
水平回転角度範囲・・外部調整(0 〜 350°) 自動旋回可
最大積載質量・・・水平/約8.5Kg(中心)
電源・・・・・・・・・・
AC24V(50/60Hz)
消費電力・・・・・・・6W
接続端子・・・・・・・4線
1/白:自動(PAN/水平)  2/黄:水平左(PAN Left)
3/黒:水平右(PAN Right)  4/赤:共通(COMMON)
4芯コ-ド別売(0.5sq/m)(47118)
接続工費
コントローラー側とコネクターの2個所へオプション
延長ケーブル(47118)取り付けは別途費
¥2500(税込み)です
使用温度・・・・・・−10℃ 〜 60℃
材質・・・・・・・・・鉄とプラスチックボディ
寸法・・・・・・・・・114(H)×110(¢)mm
重量・・・・・・・・1200g

*コネクターは付属してます

詳細

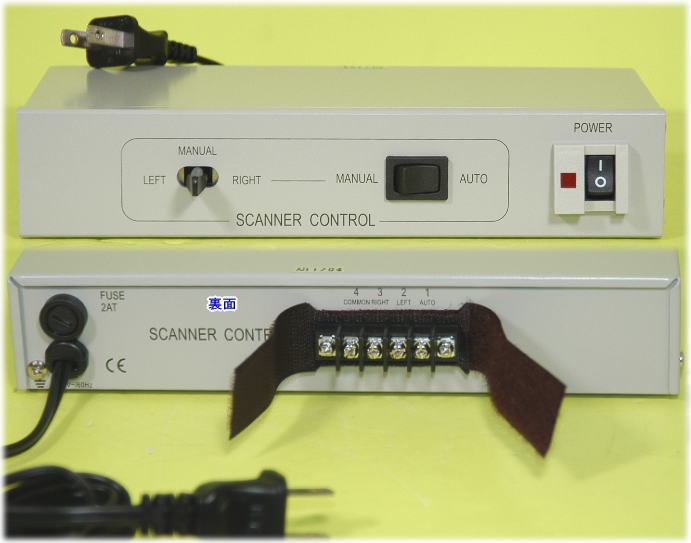

屋内用P(水平)1chコントローラー
(48967)


 *電源入力 :AC100V(2Aミニヒューズ)
 *電源出力 :
AC24V
 *裏面端子はAC24V出力してますので取り扱いに注意して下さい
 *動作温度 :-10度から+60度
 *サイズ :218mm(W) / 97mm(D) / 44mm(H)
 *重量 :600g


詳細

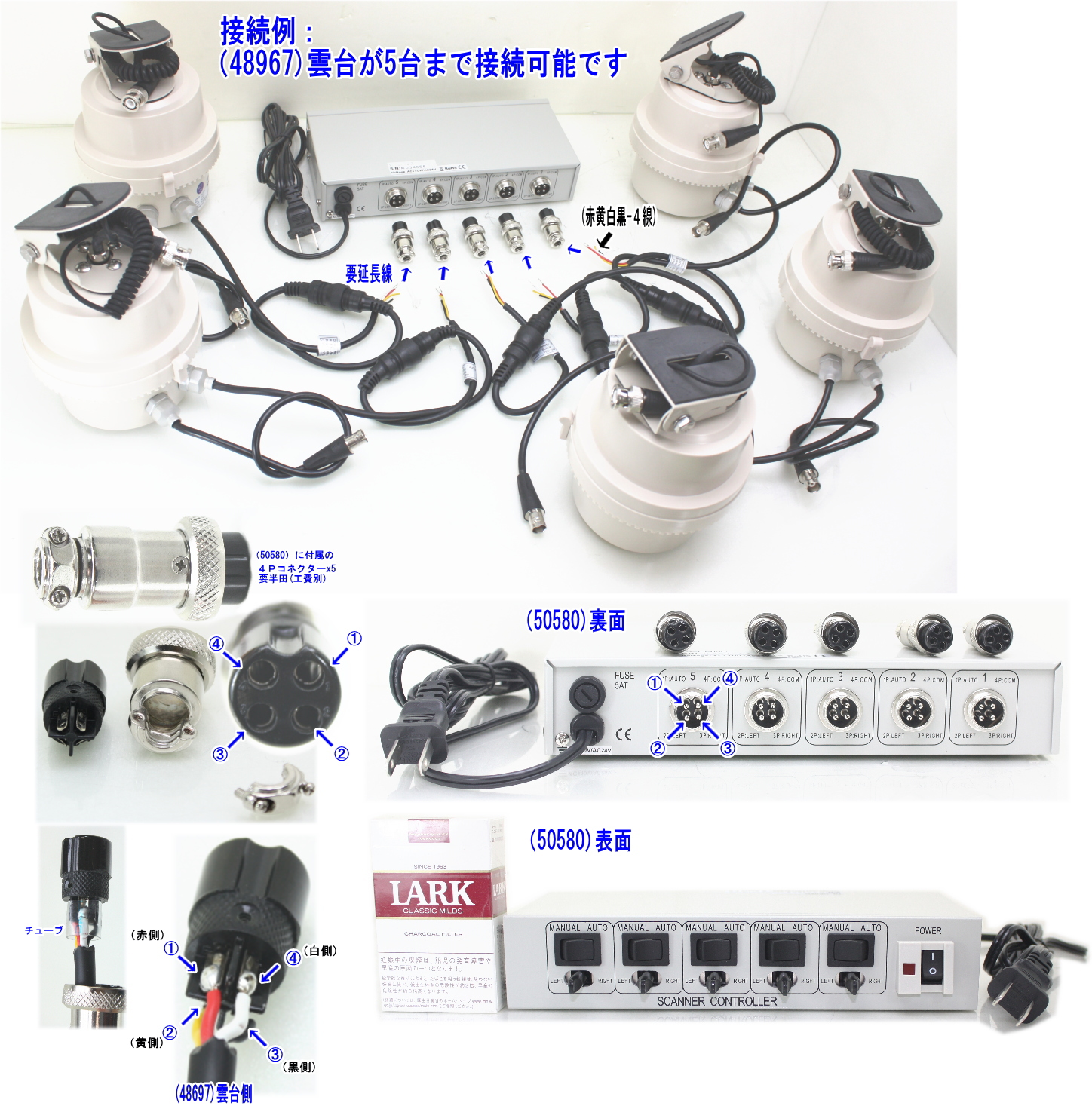

 屋内用P(水平)5chコントローラー
(50580)

 *上記48966雲台を5台まで水平コントロール可能です
 *電源入力 :AC100V(5Aミニヒューズ)
 *電源出力 :
AC24V
 *裏面端子はAC24V出力してますので取り扱いに注意して下さい
 *動作温度 :-10度から+60度
 *サイズ :218mm(W) / 97mm(D) / 44mm(H)
 *重量 :1000g

 *コネクターは5個付属してます




屋外用

詳細

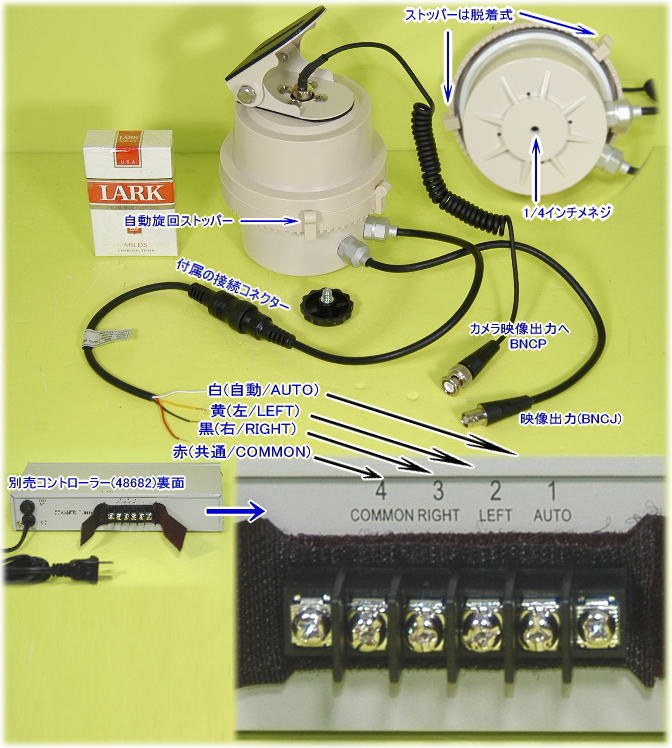

屋外防雨仕様(屋内も可)PAN(水平)雲台
特価¥完売(48681)

【雲台】 回転台(水平、室外用)当然屋内も使用可
水平回転角度・・・自動回転
垂直角度・・・・・・・外部調整 ±90°
水平回転速度・・・6°/秒
水平回転角度範囲・・外部調整(0 〜 350°) 自動旋回可
最大積載質量・・・水平/8.5Kg
電源・・・・・・・・・・AClOOV(50/60Hz)
消費電力・・・・・・・6W
接続端子・・・・・・・4線
1/白:自動(PAN/水平)  2/黄:水平左(PAN Left)
3/黒:水平右(PAN Right)  4/赤:共通(COMMON)
4芯コ-ド別売(0.5sq¥180/m)(47118)
コントローラー側とコネクターの2個所へケーブル取り付けは別途費¥2000です
使用温度・・・・・・−10℃ 〜 60℃
材質・・・・・・・・・鉄とプラスチックボディ
寸法・・・・・・・・・114(H)×110(¢)mm
重量・・・・・・・・1200g

*コネクターは付属してます

詳細
屋内用P(水平)コントローラー
特価¥完売(48682)
 *電源入力 :AC100V(2Aミニヒューズ)
 *電源出力 :AC100V
 *裏面端子はAC100V出力してますので取り扱いに注意して下さい
 *動作温度 :-10度から+60度
 *サイズ :218mm(W) / 97mm(D) / 44mm(H)
 *重量 :600g

 *コネクターは付属してます
もちろん(48629)にも使用可、配線色に注意して接続下さい

詳細
屋内用P/Tコントローラー(48681との併用時はTILT線は不要)
(47030)


 *電源入力 :AC100V
 *電源出力 :AC100V
 *裏面端子はAC100V出力してますので取り扱いに注意して下さい
 *動作温度 :-10度から+60度
 *サイズ :148mm(W) / 210mm(D) / 55mm(H)
 *重量 :1.05Kg

  *コネクターは付属してます






詳細1 詳細2

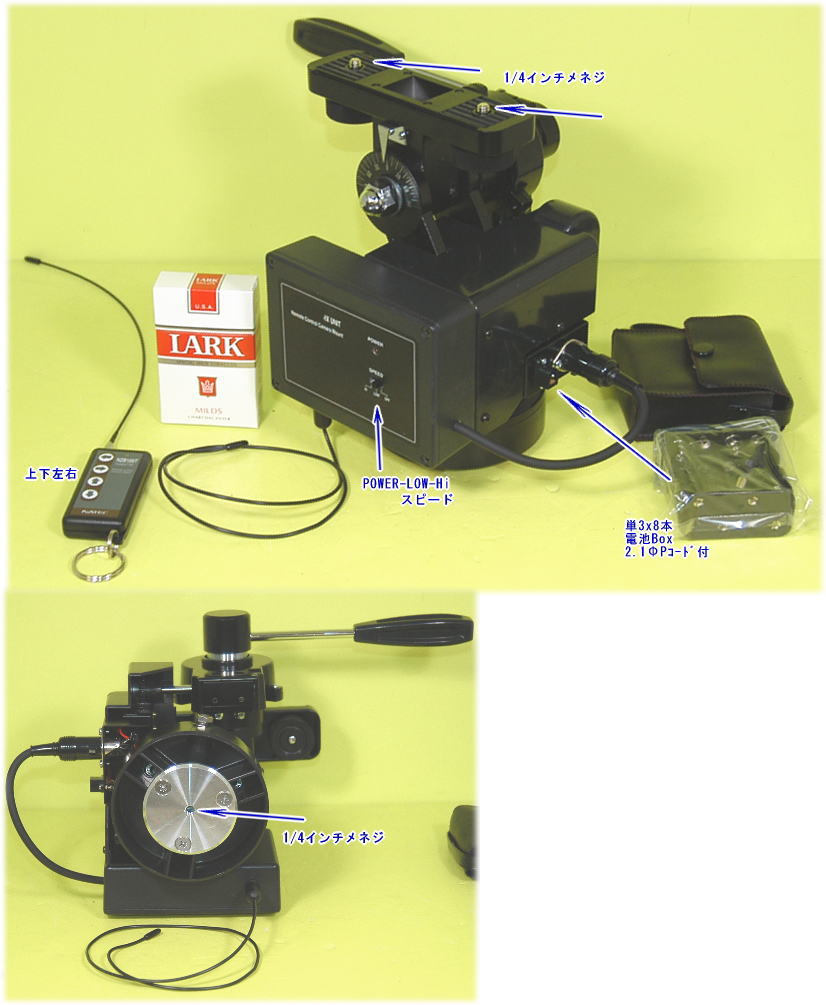

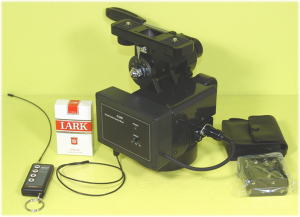

屋内仕様

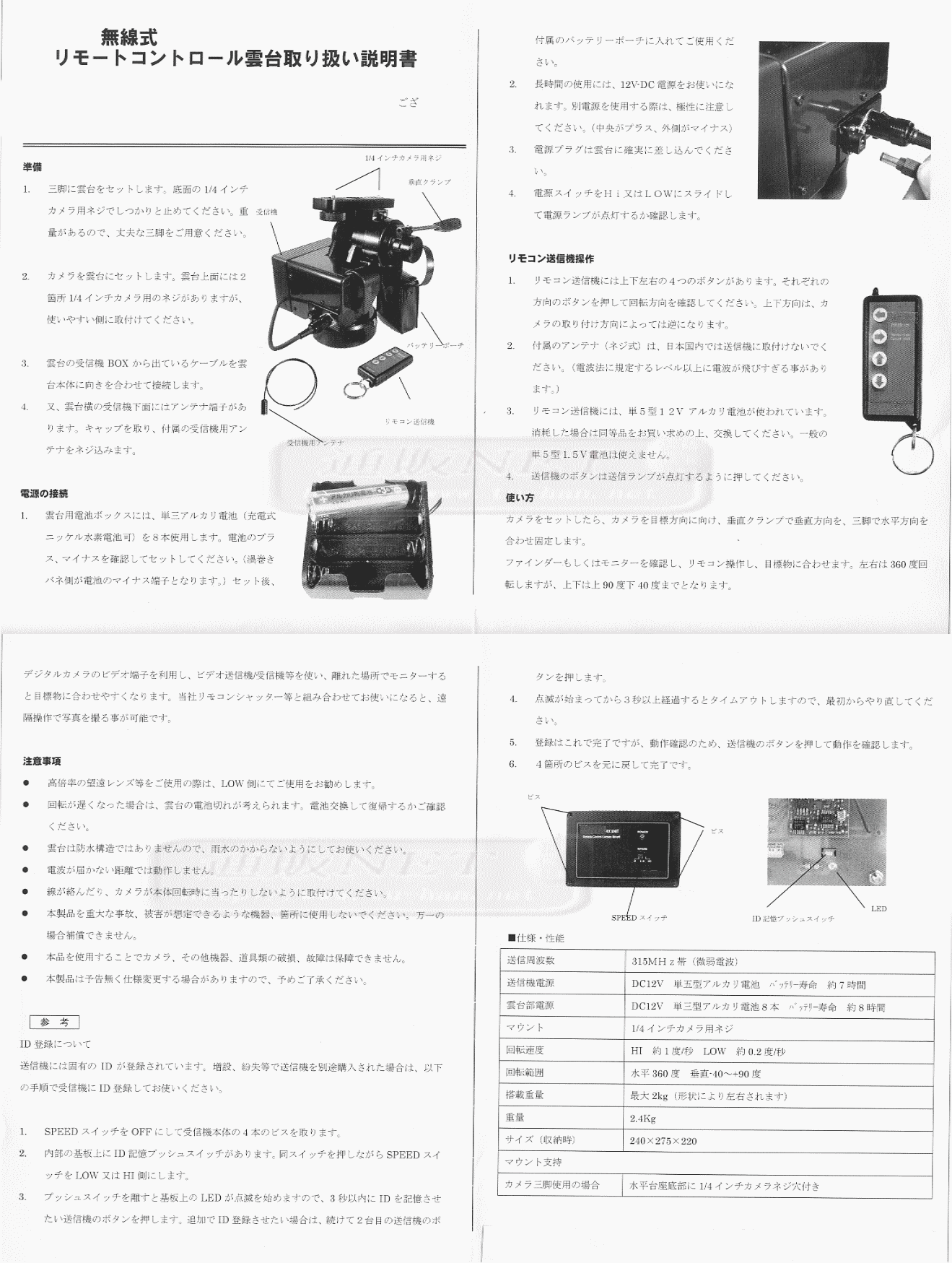

ワイヤレスコントロール
パンチルト雲台セット
(48872)

*電波到達距離:約70〜100m
*周波数:315MHz(ID登録式)
*リモコン:23A(DC12C,約7時間)
*雲台受信:DC12V,別売アルカリ単3x8本,約8時間
*水平:約360°(左右約180度)/垂直約:上90度,下40度
*Hi:約1度/秒、Low:約0.2度/秒
*重量:約2.4Kg
*搭載重量:約2Kg
*サイズ:約240x275x220mm






完売御礼






詳細

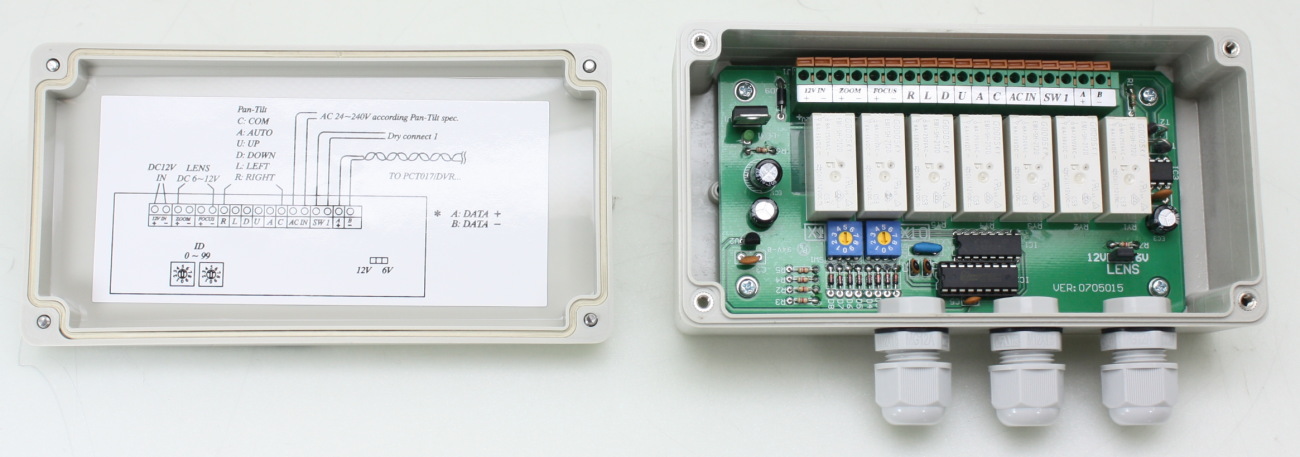

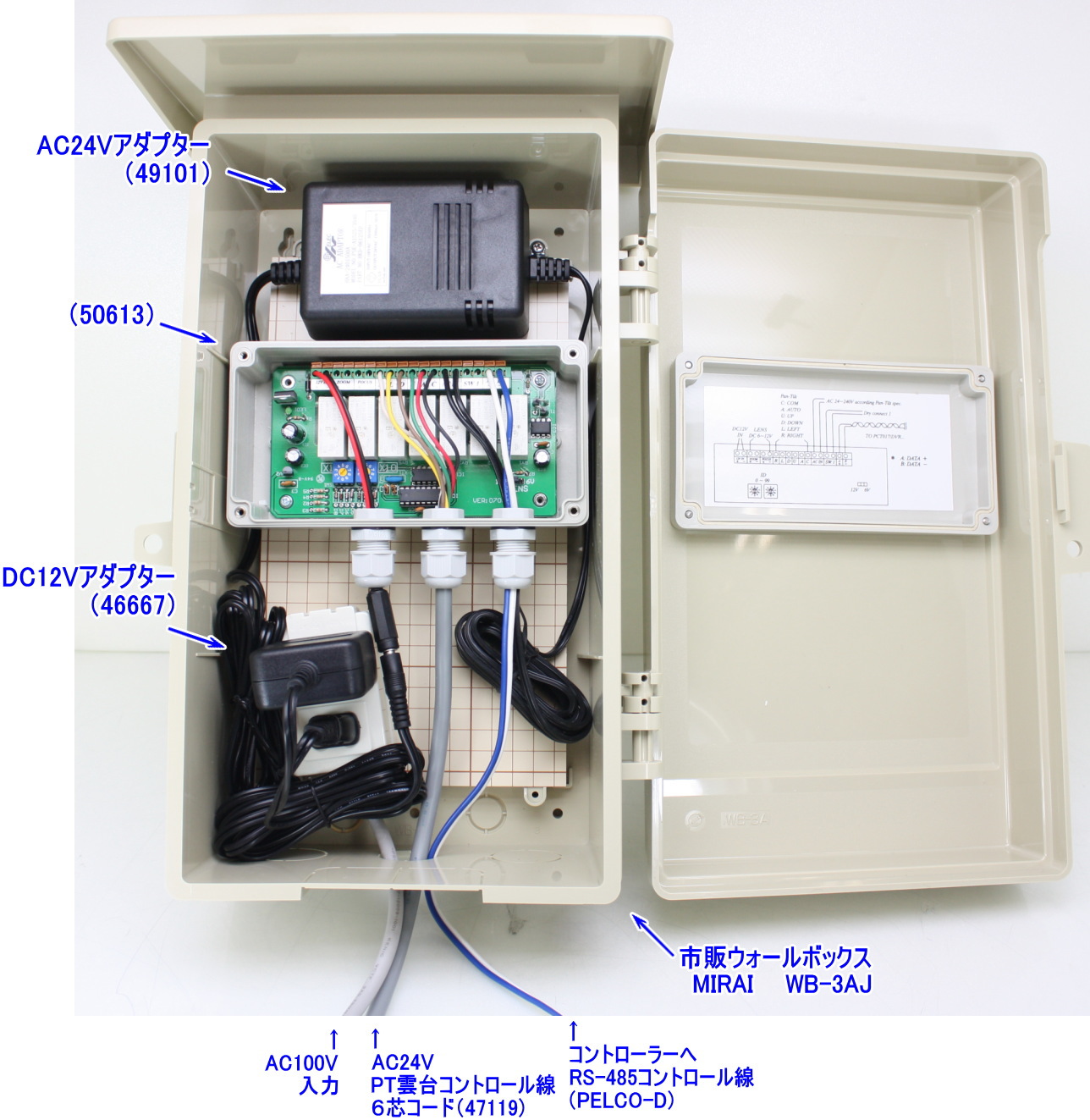

内部
配線図
使用例

付属品
・本体
・壁面取り付け用ブラケット
・DC12V ACアダプター

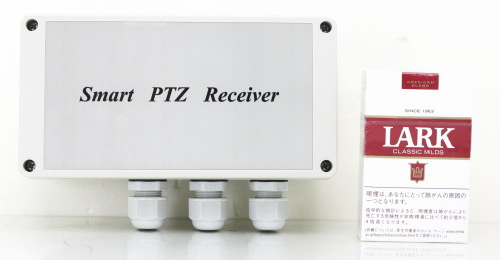

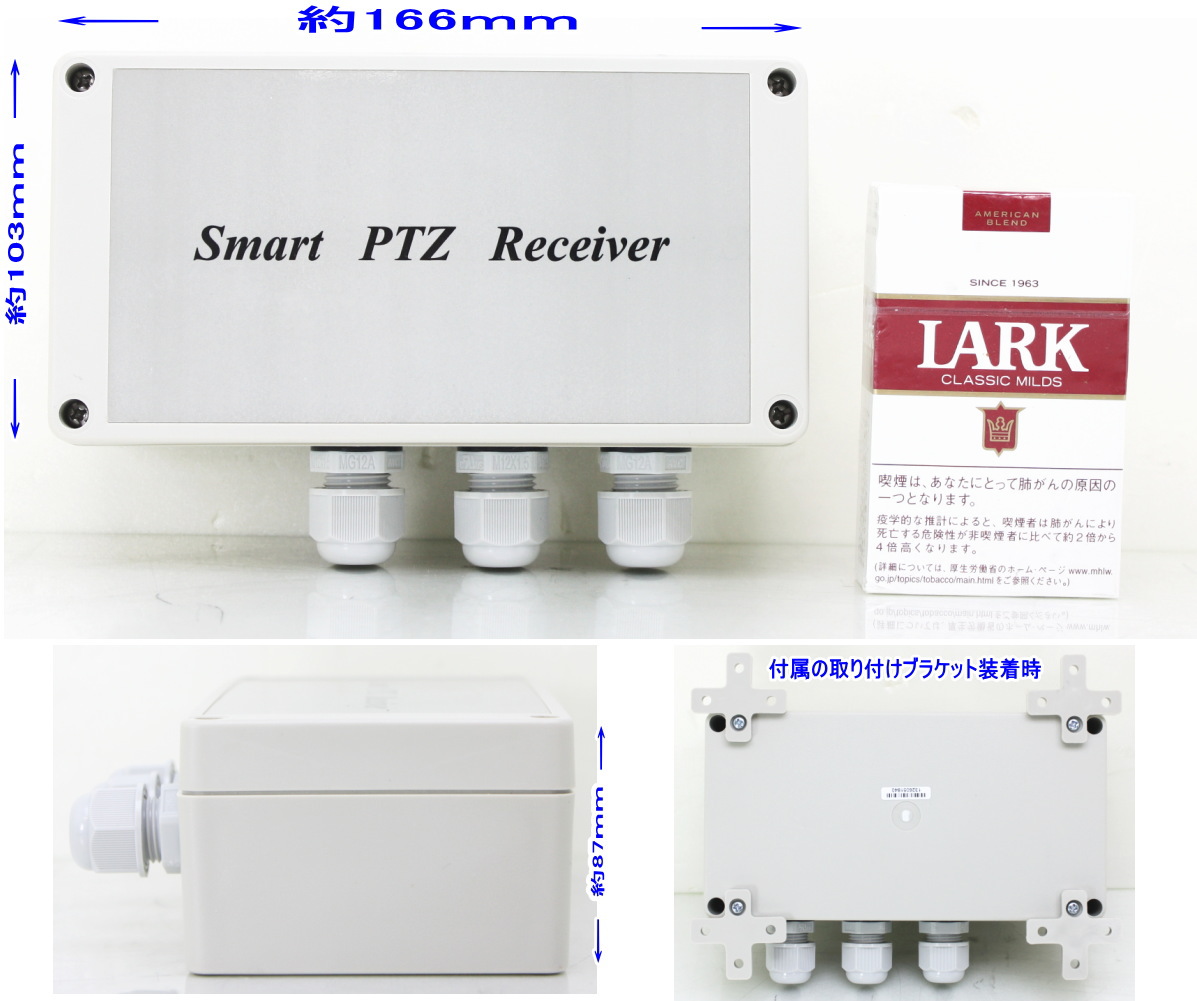

RS-485カメラ雲台コントローラー防滴仕様
特価¥完売
(50613)
PTZコントローラー弊社DVRのRS-485信号より
 弊社カメラ回転雲台を
 コントロールすることが可能です
 (DVR併用時は遠隔地より雲台のコントロールが可能になります)

・本機を最大99台まで1つのコントローラーにて操作可能

SA-50583や50171などの弊社RS-485コントロール電動ズーム
 カメラと雲台の併用も可能です

仕様
RS-485受信信号 PELCO-D (2400,N,8,1)
本体電源  DC12V 最大150mA
雲台駆動用
接点容量
AC24V Max 4A
(別売(49101)ACアダプターが必要)
重量 380g
サイズ 約166x103x87mm

<接点出力>
上操作時:COM-UP間   (AC24V出力)
下操作時:COM-DOWN間 (AC24V出力)
左操作時:COM-LEFT間  (AC24V出力)
右操作時:COM-RIGHT間 (AC24V出力)
ZOOM操作時:DC12V出力
 (WIDE−TELE操作により出力+-極性反転)

  本体付属のACアダプター(DC12V)は、本機用になりますので
雲台駆動用電源は
↓別途(49101)AC24Vアダプターが必要になります


オプション品
AC24V 1.5A 雲台駆動用ACアダプター
SA-49101 ¥2980

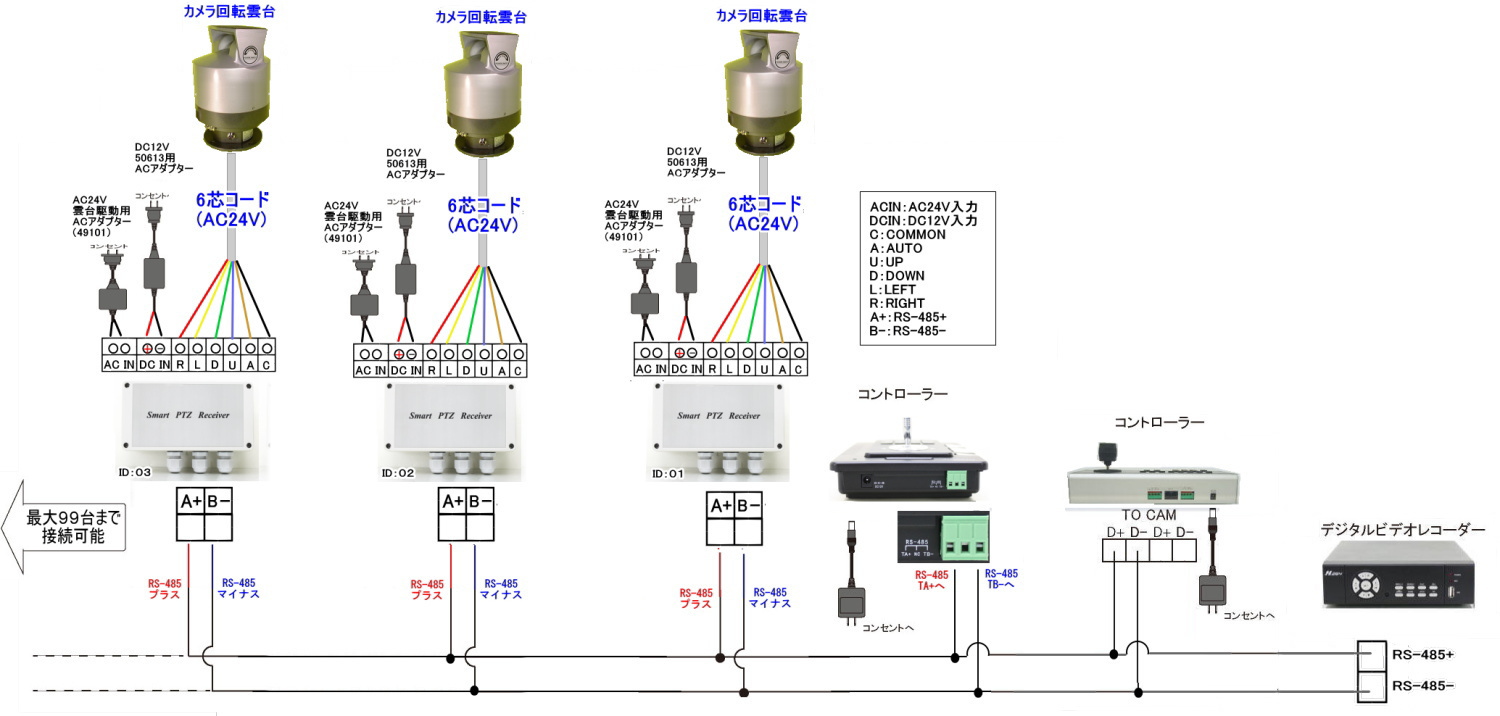

(デッキ+雲台+カメラ:遠隔操作例)

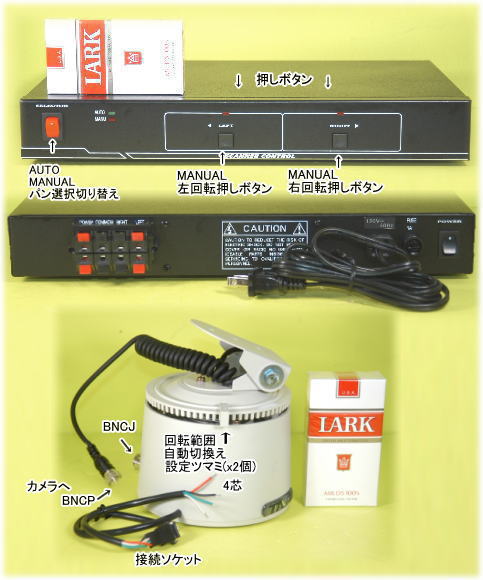

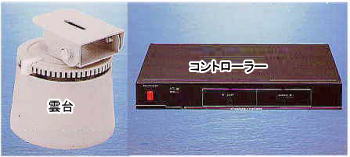

屋内用(AC100V用/240mA)
カメラ回転台(左右)セット
P-01(雲台/左右コントローラーBox)セット
カメラを左右に自動又は手動で
350度見る事が出来ます
商品コ-ド(44934)定価¥44000
在庫処分大特価¥完売
4芯コ-ド別売
4芯コ-ド別売(0.5sq¥180/m)(47118)
コントローラー線と
雲台側のみ線取り付けは別途費
¥1000です
*コントローラーの形状は予告無く変わる事が有ります
*コントローラーサイズ・・148(W)x210x55mm,1.0Kg
*雲台回転台サイズ・・118x113mm/1.3Kg
 -20〜+60度迄
 Pan・・4度/sec(マニュアル/オート切替え)

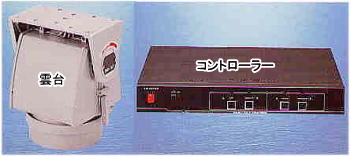

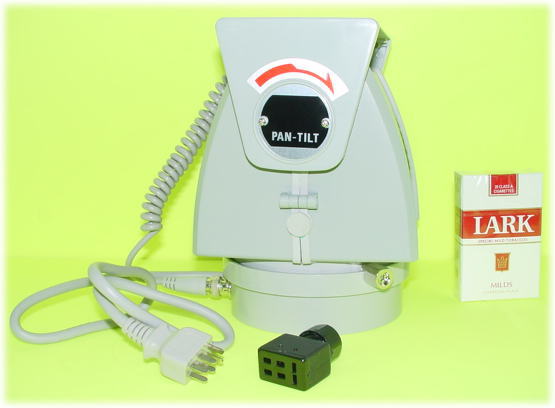

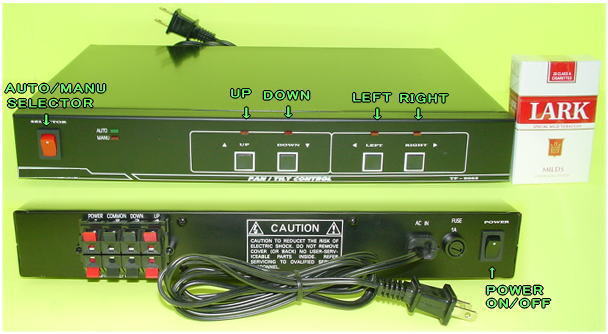

屋内用(AC100V用)
カメラ回転台(雲台/下左右コントローラーBox上)セット
PT-01(雲台/コントローラー)セット
カメラを上下±60度
左右350度回転させて見ることが出来ます
(左右のみ自動/手動切替え可)
W162XH180XD133
商品コ-ド(44935)定価¥94000
在庫処分大特価¥完売
6芯コ-ド別売(0.5sq¥180/m)(47119)
コントローラー線と
コネクター2個半田付けは別途費¥2000です


【雲台】 回転台(水平、室内用)
水平回転角度・・・自動回転
垂直角度・・・・・・・外部調整 ±90°
水平回転速度・・・6°/秒
水平回転角度範囲・・外部調整(0 〜 350°)
最大積載質量・・・水平/7Kg
電源・・・・・・・・・・AClOOV(50/60Hz)
消費電力・・・・・・・3W
接続端子・・・・・・・4PIN 端子
使用温度・・・・・・−25℃ 〜 60℃
材質・・・・・・・・・鉄とプラスチック
寸法・・・・・・・・・107(H)×115(¢)mm
重量・・・・・・・・736g(1.61b)
【雲台】 回転台(水平・垂直、室内用)
水平回転角度・・・左右/350°上下/60°
回転方式・・・・・・外部調整
回転速度・・・・・・左右5°/秒、上下3°/秒
最大積載質量・・・水平/7Kgs、傾斜/4Kgs
動作方式・・・・・・水平/連続性、上下/断続性
電源・・・・・・・・・・AClOOV(50/60Hz)
消費電力・・・・・・6W
消費電流・・・・・0.02A
接続端子・・・・・6PIN端子
使用温度・・・・−25℃〜60℃
材質・・・・・・・アルミニウムとプラスチック
寸法・・・・・・・183(H)×115(¢)mm
重量・・・・・・1.9Kg s(4.191b)
【コントローラ】
コントローラ(水平回転台用)
制御方法・・・・タッチボタンスイッチによる
左右移動  手動/自動切換え
入力電圧・・・・AClOOV(50/60Hz)
出力電圧・・・・AClOOV 50/60Hz(回転台へ)
出力端子・・・・4P ワンタッチ端子
使用温度・・・・−5℃ 〜 60℃
寸法・・・・・・・・335(W)×50(H)×235(D)mm
重量・・・・・・・・約1.85Kg(4.081b)
【コントローラ】
コントローラ(水平・垂直回転台用)
制御内容・・・タッチボタンスイッチによる上下、左右移動
セレクトキー・・セレクトによる
手動/自動切換え
自動・・・・・・上下調整可
電源・・・・・・AClOOV(50/60Hz)
出力電圧・・・AClOOV 50/60Hz(回転台へ)
出力端子・・・6PIN PS ジャック(回転台へ)
ピンサイン・@ACACOMMONBDOWNCUPDRIGHTELEFT
使用温度・・・−5℃〜60℃
寸法・・・・・・335(W)×50(H)×245(D)mm
重量・・・・・約1.9Kg(4.191b)



全体 裏面、側面

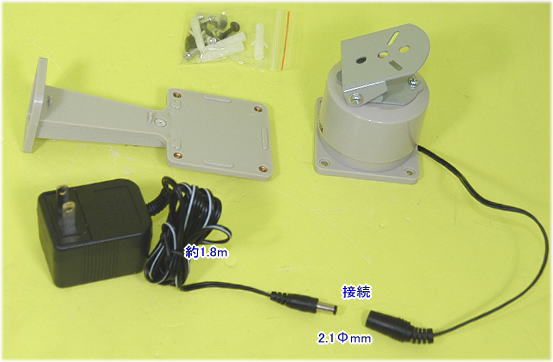

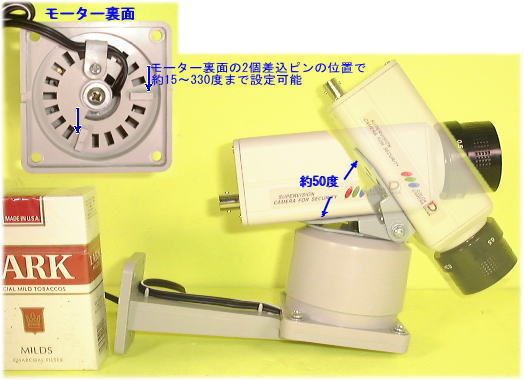

屋内用、自動パン
小型左右回転雲台セット
SA48713
特価¥完売(48713)
【付属】
*ACアダプター
*壁取り付けステー

左右約15度〜330度まで、設定した
 角度を自動で首振りします(90度で約8秒)
スタートストップは電源コネクターの抜き差し
*カメラ重量は800g以下まで
*AC100V,100mAアダプター使用(AC24V入力)

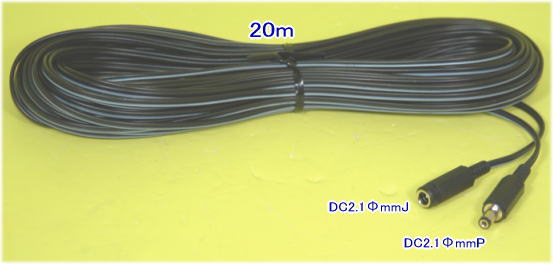

【オプション】48713専用電源20m延長コード¥1850(48715)




↑ クリック拡大

詳細 細部
屋外防雨仕様

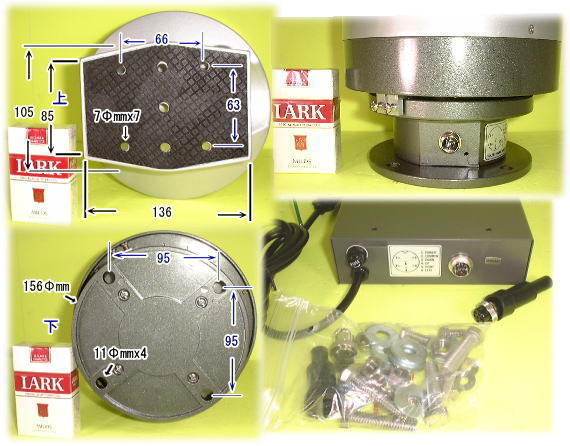

カメラ回転台(上下/左右)(47024)
¥29800
屋内用コントローラー
(47030)¥4500

WPT-01セット
商品コード(47024)+(47030)
雲台,コントローラセット
超特価
¥34300売り切れ

*パンタイプは左右に手動又はオートで回転します
*パン&チルトタイプは手動又はオートで、
  左右又は上下に移動します
*専用コントローラが付属されています

*コントロル用コードは別売です
6芯コ-ド別売(0.5sq
¥180/m)(47119) 50m迄です
0.75ux6芯屋外用VCT-Fコード完売/m(47443) 200m迄です
コントローラー線と
コネクター半田付けは別途費¥2000です

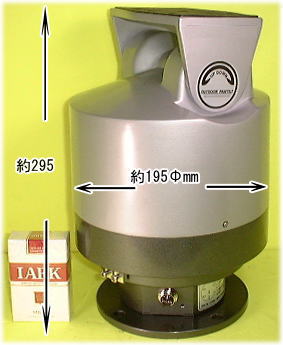

カメラ回転台
(上下/左右)(47024)
動作範囲 左右350°/上下±60°
作動 手動/自動
電圧 AC100V
サイズ(mm) 直径196×277(H)
*コントローラーの形状色は予告無く変わる事が有ります

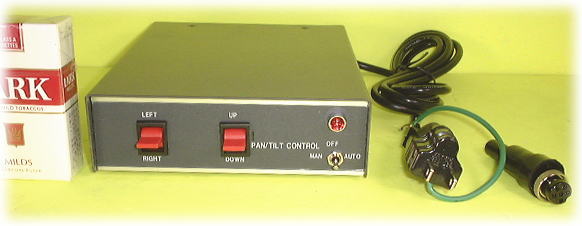

コントローラー(47030)
 *電源入力 :AC100V
 *電源出力 :AC100V
 *裏面端子はAC100V出力してますので
  取り扱いに注意して下さい
 *動作温度 :-20度から+60度
 *サイズ :148mm(W) / 210mm(D) / 55mm(H)
 *重量 :1.05Kg
回転台(47024)
 *動作電源入力 :AC100V,20〜30W(コントローラーより供給)
 *水平動作(Pan) :350度(オート&マニュアル)
 *垂直動作(Tilt) :±60度(マニュアルのみ)
 *動作スピード :Pan6度/秒、Tilt3度/秒
 *取り付け可能重量 :4Kg以下
 *動作温度 :-20度から+60度
 *サイズ :196mm(D) / 295mm(H)/約8Kg
 *動作湿度 :35%-90%





詳細


屋外防雨仕様
(屋内も可)
カメラP/T回転台(上下/左右)
超特価¥12800完売(48628)
(11/8,24Vタイプ入荷予定)
*パンタイプは左右に手動又はオートで回転します
*パン&チルトタイプは手動又はオートで、
  左右又は上下に移動します
*専用コントローラ(47030)が必要です
*左の写真のコネクターは付属してます
注意・・(47030)別売コントローラーの線色と配線は異なります
1/黒:自動(PAN/水平)  2/赤:共通(COMMON)  3/青:垂直下方(TILT Down)
4/黄:垂直上方(TILT UP) 5/緑:水平右(PAN Right)  6/白:水平左(PAN Left)
6芯コ-ド外寸約8mm別売(0.5sq¥180/m)(47119)
コントローラー線とコネクター2個半田付けは別途費¥2000です

カメラ回転台
(上下/左右)(48628)
動作範囲 左右355°/上下±55°
負荷荷重  Max7Kg
作動 手動/自動
電圧 AC100V
サイズ(mm) 179Lx115Wx180H
約1.7Kg(ABSプラスチック製)
使用温度・・・・・・−20℃ 〜 60℃

詳細

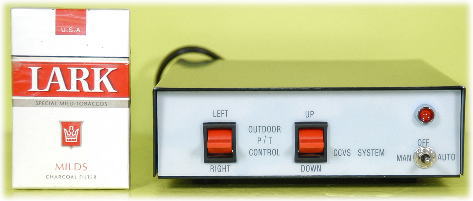

屋内用P/Tコントローラー
特価¥4500(47030)
 *電源入力 :AC100V
 *電源出力 :AC100V
 *裏面端子はAC100V出力してますので取り扱いに注意して下さい
 *動作温度 :-20度から+60度
 *サイズ :148mm(W) / 210mm(D) / 55mm(H)
 *重量 :1.05Kg

  *コネクターは付属してます

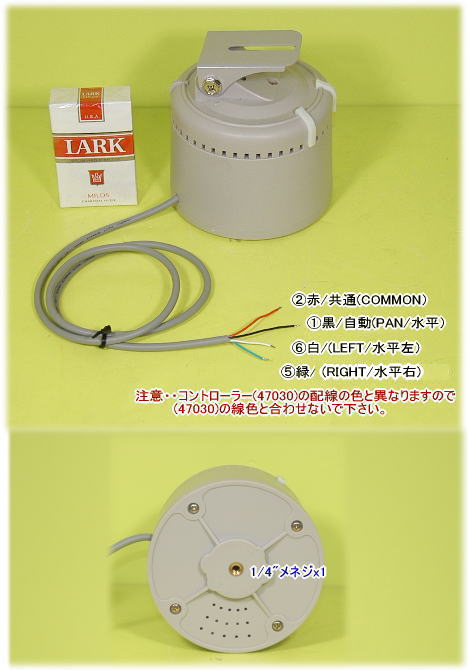

屋内用PAN(水平)雲台
特価¥4800売り切れ(48629)

【雲台】 回転台(水平、室内用)
水平回転角度・・・自動回転
垂直角度・・・・・・・外部調整 ±90°
水平回転速度・・・6°/秒
水平回転角度範囲・・外部調整(0 〜 350°) 自動旋回可
最大積載質量・・・水平/7Kg
電源・・・・・・・・・・AClOOV(50/60Hz)
消費電力・・・・・・・6W
接続端子・・・・・・・4線
注意・・(47030)別売コントローラーの線色と配線は異なります
1/黒:自動(PAN/水平)  2/赤:共通(COMMON)
5/緑:水平右(PAN Right)  6/白:水平左(PAN Left)
4芯コ-ド別売(0.5スケア以上の電線で有ればOK)
4芯コ-ド別売(0.5sq
¥180/m)(47118)
コントローラー線と雲台側のみ線取り付けは別途費¥1000です
使用温度・・・・・・−20℃ 〜 60℃
材質・・・・・・・・・鉄とプラスチックボディ
寸法・・・・・・・・・117(H)×118(¢)mm
重量・・・・・・・・750g(1.61b)




↑クリック
