  1. 防犯カメラの激安専門店「通販NET」TOP >
  2. AHD　防犯カメラ、録画機 一覧

(AHD-Hカメラ用DVR)
137万画素AHD&220万画素AHD-H&CVBS
信号が録画可能です







  ●レンズの焦点距離(f)と撮影範囲について（自動計算式）←クリック


    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間

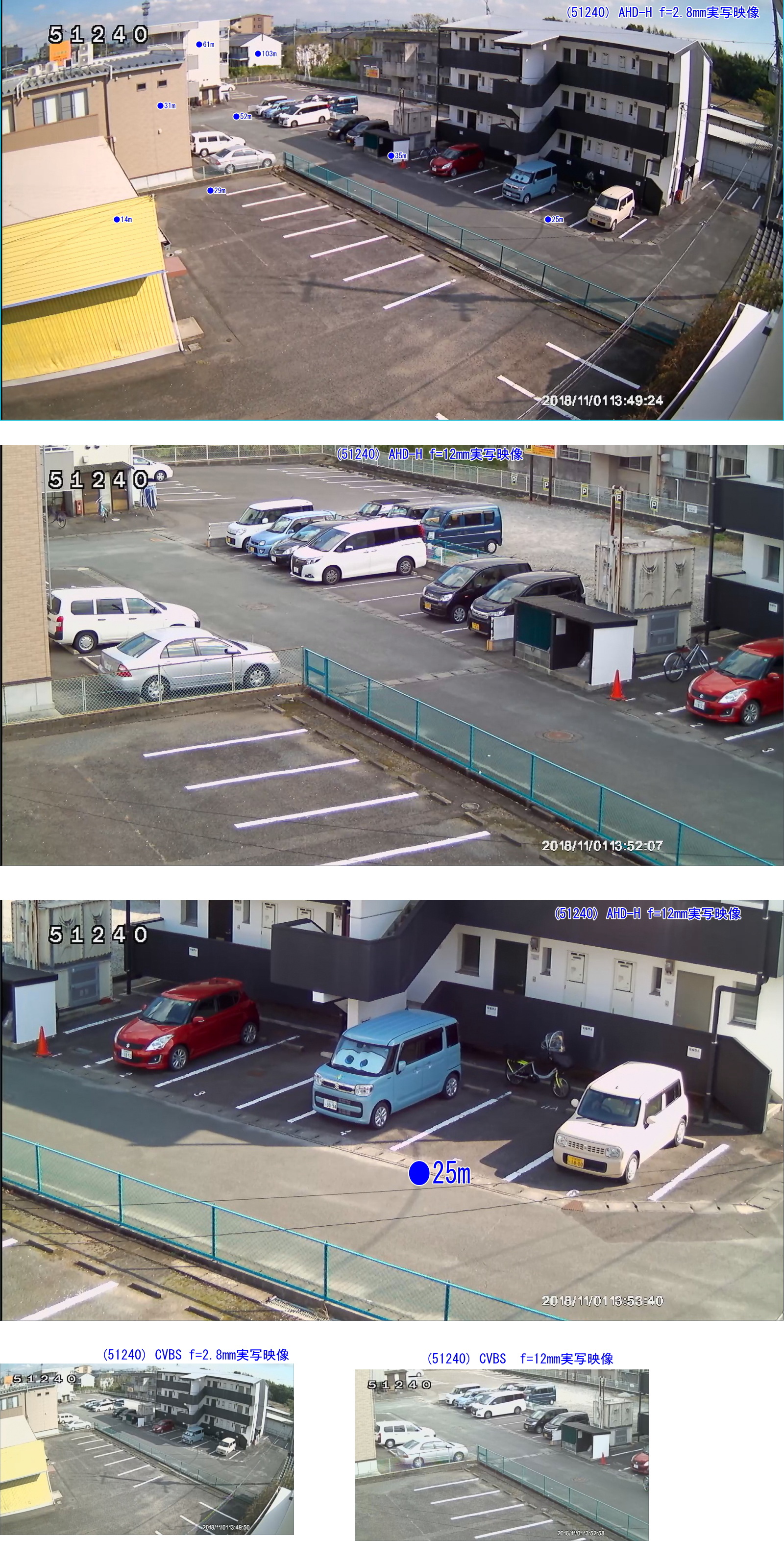

実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=2.8mm
商品コード(51500)

昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです

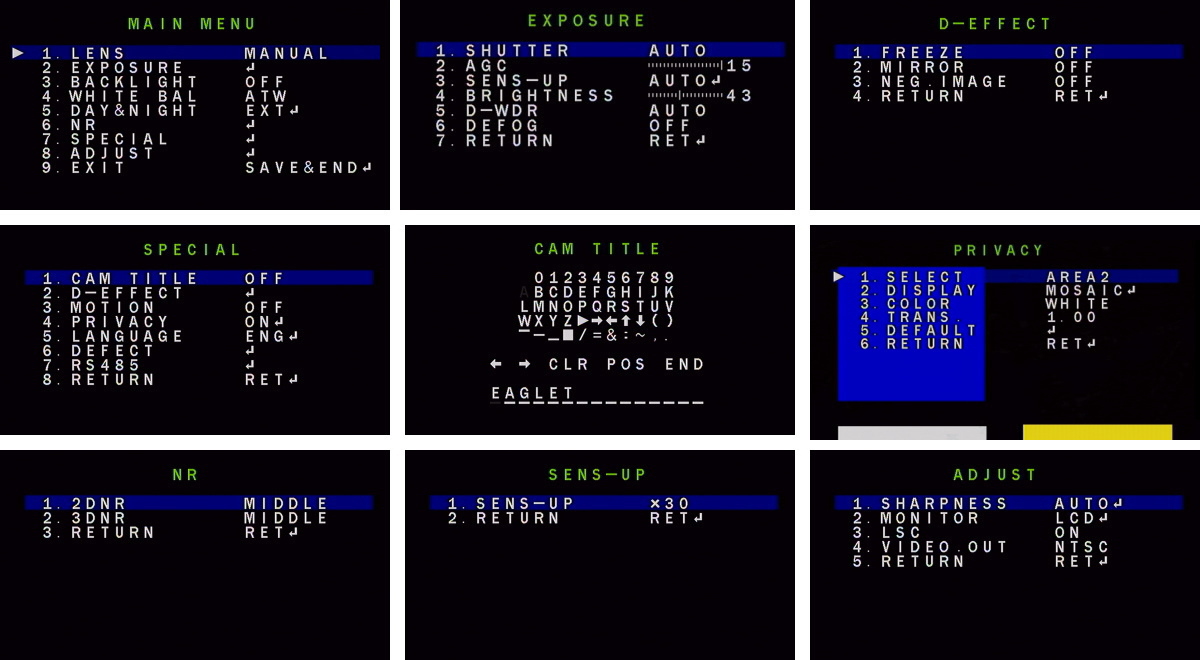

OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからのみ切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED12個、照射距離Max約15m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.8)
*人相確認距離約5～6m
 画角   (ピント範囲：1ｍ～∞）
水平約103度、垂直約53度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約60Φx60(hi)
 電圧/電流 DC12V/約90mA→170mA (センター+,2.1Фmm)
 重量 約　140ｇ 筺体はアルミダイカスト製

*2021.6月～：OSD追加(カメラからのOSD操作可能)
*2024.11月25日～CMOS仕様変更(Starvis)



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=2.8mm
商品コード(51501)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチ　SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED36個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 ,UTC機能付きDVR側から切り替え可能
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.8)
*人相確認距離約5～6m
 画角   (ピント範囲：1ｍ～∞）
水平約103度、垂直約53度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約62Φx180(L)
 電圧/電流 DC12V/約80mA→320mA (センター+,2.1Фmm)
 重量 約　290ｇ 筺体はアルミダイカスト製,シェードはABS製
*2021.7.1～OSD付へ変更
*2025.3月末～CMOS仕様変更(Starvis)
 【補修品】51501・赤外線LEDユニット(51638)



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=2.8mm
商品コード(51739)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にメニュー切り替えOSDスイッチがついてませんので
ご購入時にアナログかAHD信号設定をご記入下さい
(無記入時はアナログ信号設定で出荷してます)
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチ　SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED36個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 ,UTC機能付きDVR側から切り替え可能
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り
カメラ本体にメニュー切り替えOSDスイッチがついてませんので
ご購入時にアナログかAHD信号設定をご記入下さい
(無記入時はアナログ信号設定で出荷してます)
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.8)
*人相確認距離約5～6m
 画角   (ピント範囲：1ｍ～∞）
水平約103度、垂直約53度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約62Φx180(L)
 電圧/電流 DC12V/約80mA→320mA (センター+,2.1Фmm)
 重量 約　290ｇ 筺体はアルミダイカスト製,シェードはABS製

 【補修品】51501・赤外線LEDユニット(51638)




コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 ↓工事中
夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=3.6mm
商品コード(51726)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
  *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチ　SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED36個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 ,UTC機能付きDVR側から切り替え可能
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=3.6ｍｍ(F1.8)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約84度、垂直約47度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約62Φx180(L)
 電圧/電流 DC12V/約80mA→320mA (センター+,2.1Фmm)
 重量 約　290ｇ 筺体はアルミダイカスト製,シェードはABS製
*2021.7.1～OSD付へ変更
*2025.3月末～CMOS仕様変更(Starvis)
 【補修品】51501・51726赤外線LEDユニット(51638)




コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 ↓工事中
夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=3.6mm
商品コード(51740)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にメニュー切り替えOSDスイッチがついてませんので
ご購入時にアナログかAHD信号設定をご記入下さい
(無記入時はアナログ信号設定で出荷してます)
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
  *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチ　SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 (4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED36個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 ,UTC機能付きDVR側から切り替え可能
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り
カメラ本体にメニュー切り替えOSDスイッチがついてませんので
ご購入時にアナログかAHD信号設定をご記入下さい
(無記入時はアナログ信号設定で出荷してます)
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=3.6ｍｍ(F1.8)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約84度、垂直約47度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約62Φx180(L)
 電圧/電流 DC12V/約80mA→320mA (センター+,2.1Фmm)
 重量 約　290ｇ 筺体はアルミダイカスト製,シェードはABS製

 【補修品】51501・51726赤外線LEDユニット(51638)


↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

高鮮明機
220万画素で1200TVL

 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
超広角レンズ仕様
f=1.8mm
商品コード(51513)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューをカメラOSDボタンもしくは
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 超広角レンズ仕様(水平約136度)
*もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチ SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED18個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSDボタン操作可能
,UTC機能付きDVR側から切り替え可能)
内部同期,AGC/AWB/BLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=1.8ｍｍ(F1.8)
*人相確認距離約4～6m
 画角     (ピント調整範囲：1ｍ～∞）
水平約136度、垂直約73度　
超ワイド
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約63Φx1800(L)
 電圧/電流 DC12V/約80mA→350mA (センター+,2.1Фmm)
 重量 約　300ｇ 筺体はABS製
*2021.3.10～ボディデザイン変更
*2021.10.13～OSDボタン付きへ変更
*2025.2.27～SONY Starvis IMX307
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

コンパクトでも高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点広角レンズ仕様
f=2.8mm
商品コード(51642)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態からリングを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子 1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED4個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 ,UTC機能付きDVR側から切り替え可能
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.8)
*人相確認距離約5～6m
 画角   (ピント範囲：1ｍ～∞）
水平約110度、垂直約52度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約65x64x180(L)mm
 電圧/電流 DC12V/約100mA→350mA (センター+,2.1Фmm)
 重量 約　310ｇ 筺体はABS製,



↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


高鮮明機220万画素で1200TVL

【高感度マイク内蔵】
 全体
詳細		  メニュー
表示 		  昼間
実写映像		 夜間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋外用バレットカメラ
赤外線照射器内蔵
固定焦点レンズ
f=2.8mm
商品コード(51632)





昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
   屋外仕様

【仕様】
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED4個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
**マイク内蔵
レンズ  　ｆ=2.8ｍｍ(F1.2)
*人相確認距離約3～4m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100度、垂直約52度　
超ワイド
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約70x58x185mm
 電圧/電流 DC12V/約110mA→330mA (センター+,2.1Фmm)
 重量 　　 約　290ｇ 筺体はアルミとABS製






    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から若干左右偏角可

 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋内用カメラ
赤外線照射器内蔵
固定焦点超広角レンズ
f=1.8mm
商品コード(51636)
 カラー屋内用カメラ
赤外線照射器内蔵
固定焦点超広角レンズ
f=1.8mm
商品コード(51636)ｘ2台以上特価

屋内仕様
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラ本体のOSDスイッチでも操作可能
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
   超広角レンズ仕様(水平約142度)
【仕様】 屋内仕様
撮像素子 1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　840nm強力LED3個、照射距離Max約20m
 S/N比 　70ｄB以上
OSD
&
 自動調整		 カメラのOSDボタンと
,UTC機能付きDVR側から切り替え可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=1.8ｍｍ(F2.0)
*人相確認距離4～6m
 画角    (ピント調整範囲：1ｍ～∞）
水平約142度、垂直約76度
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/500,000 sec自動
 サイズ   約　120Фx75(H)mm
 電圧/電流 DC12V/約90mA→400mA (センター+,2.1Фmm)
 重量 　　 約270ｇ 筺体はアルミ製（金具は鉄製）
*2024.11月25日～CMOS仕様変更(Starvis)




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL高性能機

 全体詳細 メニュー
表示 		  昼間の
実写 		  夜間
実写
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラーカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51591)
 カラーカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51591)ｘ2台以上特価



カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51591)-940nm



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
屋外仕様(屋内も設置可能)
明かり無しでもOK！
220万画素,1200TVL,
220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体OSDスイッチでも操作可能
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●BLC:逆光補正
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】 （防雨仕様/IP66）
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力 840nm LED42個、
　　照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/BLC/BLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約70Φ(本体)x245x80(h)mm
 電圧/電流 DC12V/約70mA→360mA (センター+,2.1Фmm)
 重量 　　 約480ｇ 筺体はABS製
*2024.4.25～白ボディへ変更しました
*2024.12.12～SONY Starvis IMX307


ベースBox(51490)
    		 51591/51314用840nm
IRユニット(51605)


↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

ナイトビジョン仕様高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=2.8～12mm
商品コード(51572)
 カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=2.8～12mm
商品コード(51572)x2台以上特価



昼間はカラーで夜はナイトビジョン仕様で明るく
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
　　電子感度アップ付:x2,x4,x6,x8,x10,x15,x20,x25,x30倍
　UTCで変更可
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED4個、照射距離Max約30～40m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8～12ｍｍ(F1.8)
*人相確認距離約5～9m
 画角     (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約87x78x300(L)
 電圧/電流 DC12V/約80mA→720mA (センター+,2.1Фmm)
 重量 約　470ｇ 筺体はアルミダイカスト製,シェードはABS製
*2021.6.24～OSD付へ変更されました
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

ナイトビジョン仕様高鮮明機
220万画素で1200TVL

 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

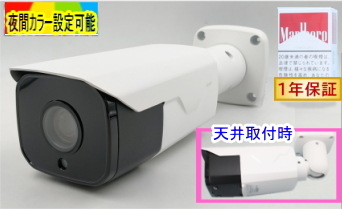

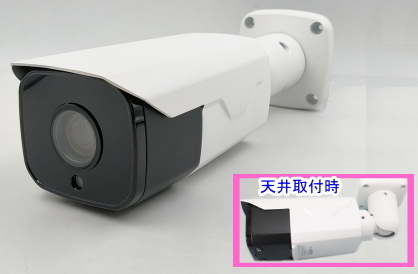

カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=5～50mm
商品コード(51729)
 カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=5～50mm
商品コード(51729)x2台以上特価



昼間はカラーで夜はナイトビジョン仕様で明るく
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
　　電子感度アップ付:x2,x4,x6,x8,x10,x15,x20,x25,x30倍
　UTCで変更可
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED8個、照射距離Max約30～80m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=5～50ｍｍ(F1.8)
*人相確認距離約5m～
 画角     (ピント調整範囲：1ｍ～∞）
水平約50～10度、垂直約26～6度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動

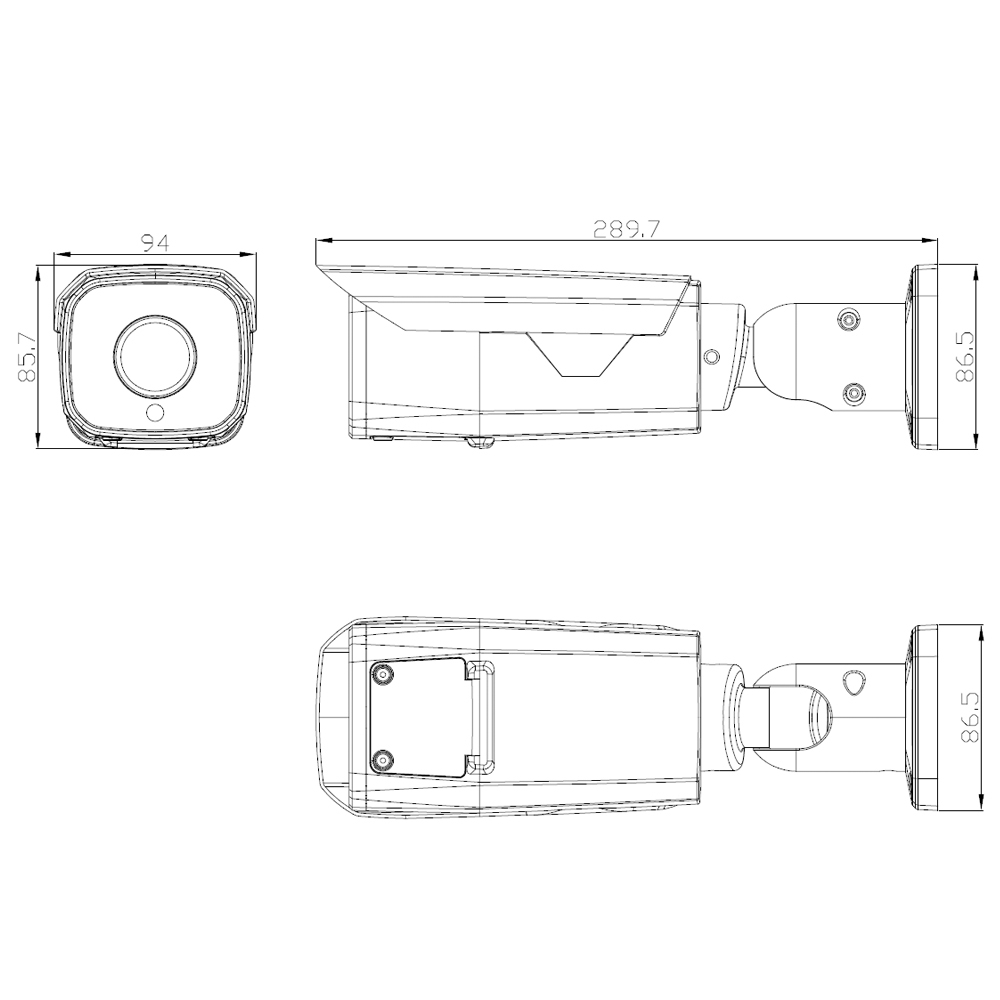

 サイズ→クリック   約94x78x290(L)
 電圧/電流 DC12V/約100mA→530mA (センター+,2.1Фmm)
 重量 約　1550ｇ 筺体はアルミダイカスト製,

↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)



]

   220万画素フルハイビジョン
AHD-H(1080p)出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します
高鮮明220万画素,
光学4倍電動ｽﾞｰﾑパンチルト+強力赤外線4LED内蔵
UTC or RS-485コントロール可
（昼夜オートフォーカス、停電復帰時ポジションメモリー）
常時カラー固定設定可能
(常時カラー設定時はIR反応しません)

(51535)
屋外防雨仕様
カメラ全体詳細
接続例

↓実写映像
昼間実写映像
夜間実写映像
バレットタイプ
屋外仕様
パンチルトカラーカメラのみ
(51535)
（P/Tカメラ+ACアダプターx1
+取り説+保証書)
光学4倍ｽﾞｰﾑ＋赤外線LED
屋外防雨仕様(IP66)パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
■1／2.8インチ 220万画素Sony Exmor IMX307　高感度 CMOS採用
■光学4倍（2.8mm～12mm）電動ズームパンチルトが可能。
■赤外線LED ｘ4個　内蔵
■オートフォーカス(or マニュアルフォーカス）
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■動作範囲：パン（左右）：180度、チルト（上下）：70度
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで250台までのカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*A-B オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*TOUR プリセットシーケンス機能：最大16プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的に登録したポジションへ戻ります（有効/無効　設定可能）
■
■UTC＆RS－485(オンスクリーンメニュー

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーの併用も可能）
 *ネットワークDVRと併用で遠隔地のPC（またはスマホ）からP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です
屋外防雨仕様
【仕様】 高機能高画質！本格P/Tカメラです
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ SONY STARVIS IMX307 CMOS イメージセンサー
Day & Night
画素数 有効画素数 243万画素 （1984 h x 1225v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm LED4個
最大照射距離：25m
S／N比 50dB以上
映像信号 AHD-H(1080p)
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (カメラ）(画角水平約100度～45度)
　f=2.8mm～12mm
光学4倍ｽﾞｰﾑ
電動ズームスピード 　3sec(x1～x4)
フォーカス オート／マニュアル
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 水平約：60秒(望遠最大時)～10/秒(ワイド時)
垂直約：26秒(望遠最大時)～10度(ワイド時)

ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
手動プリセットスピード
ﾒﾓﾘした箇所に
カメラが向く速さ		 水平20度／秒　垂直10度／秒
首振り動作範囲 水平：180度
垂直：70度
プリセット機能
*パンチルトズーム
して記憶した
被写体を映し出す		 　128ケ所、簡単設定可能
オートスキャン
(A-BSCAN)		 1パターン
（任意の左右２点間を一定速度で往復動作します）
プリセットシーケンス 3シーケンス
（最大16プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  1分～60分
（一定時間無操作時、設定したポジションへ戻ります）
停電復帰時 前回PTZ位置自動復帰
コントロール ・RS-485　プロトコルPELCO-D　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
プライバシーマスク 4エリア
カメラID メニュー内の設定で可変可能
1～250（250台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力 最大　約15W　(最大合計：1.2A)
　制止時(IR-OFF)：約0.7A
　　　　　　　P/T時約：約1.0A
　　　　　　IR-ON時： +0.32A
使用条件 -20℃～50℃
カメラ外形寸法 直径約95x200(カメラ部長)mm x 全長310mm 　
本体はアルミ製
重量 　約1300ｇ
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可
*2022.8.12～ボディ形状,f値を変更しました
*2024.9.20～総アルミボディへ変更されました

＜対応一覧表＞
1～250（250台まで同時使用可能）
・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です
【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

ナイトビジョン仕様高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		 昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=2.8～12mm
商品コード(51714)





昼間はカラーで夜はナイトビジョン仕様で明るく
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細


 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
　　電子感度アップ付:x2,x4,x6,x8,x10,x15,x20,x25,x30倍
　UTCで変更可
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED36個、照射距離Max約30～35m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8～12ｍｍ(F1.8)
*人相確認距離約5～9m
 画角     (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約115x100(H)
 電圧/電流 DC12V/約100mA→330mA (センター+,2.1Фmm)
 重量 約　440ｇ 筺体はアルミダイカスト製




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

ナイトビジョン仕様高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		 昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=2.8～12mm
商品コード(51715)





昼間はカラーで夜はナイトビジョン仕様で明るく
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細


 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
　　電子感度アップ付:x2,x4,x6,x8,x10,x15,x20,x25,x30倍
　UTCで変更可
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED18個、照射距離Max約30～35m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8～12ｍｍ(F1.8)
*人相確認距離約5～9m
 画角     (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約118x90(H)
 電圧/電流 DC12V/約100mA→350mA (センター+,2.1Фmm)
 重量 約　420ｇ 筺体はアルミダイカスト製




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) & TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL
カバーを外し
取り付けた状態から偏角可能
*左右約180度偏角
*上下約90度偏角可能
スモークカバーなので
レンズの向きが分かりにくく
威嚇効果が有ります

 詳細 メニュー
表示 		  夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用ドームカメラ
固定焦点レンズ
f=2.8mm
商品コード(51201)
新SA-51201



220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


適合オプションレンズ
取り換えは簡単です)
f=1.78mm(50872)水平約155度
 f=2.1mm （51083)
 f=3.7mm （51043)
 f=4.3mm （51044)
 f=12mm （51137)
撮影範囲について（自動計算式）←クリック
 屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.0001LUX　高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD操作不可
&
 自動調整		 (カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　上下左右反転可能
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ  　ｆ=2.8ｍｍ(F1.2)
*人相確認距離約6～7m
 画角  (ピント範囲：1ｍ～∞）
水平約95度、垂直約46度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　90Ф(ベース)x　65(h)mm
 電圧/電流 DC12V/約60mA (センター+,2.1Фmm)
 重量 　　 約　90ｇ 筺体はプラスチック製
*2018.5.1～50972の後継機
*2019.2.4～OSDスイッチ追加
*2021.5.12～f=2.8mmへレンズ変更
*2025.4.24～SONY Starvis IMX307へ変更


    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
f=2.1mm広角レンズ仕様
高鮮明機220万画素で1200TVL
カバーを外し
取り付けた状態から偏角可能
*左右約180度偏角
*上下約90度偏角可能
スモークカバーなので
レンズの向きが分かりにくく
威嚇効果が有ります

 詳細 メニュー
表示 		  夜間
実写映像  		   昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用ドームカメラ
固定焦点広角レンズ
f=2.1mm
商品コード(51202)


220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
   屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.0001LUX　高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD操作不可
&
 自動調整		 (カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　上下左右反転可能
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ  　ｆ=2.1ｍｍ(F1.2)
*人相確認距離約3～4m
 画角  (ピント範囲：1ｍ～∞）
水平約120度、垂直約64度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　90Ф(ベース)x　65(h)mm
 電圧/電流 DC12V/約60mA (センター+,2.1Фmm)
 重量 　　 　　 約　90ｇ 筺体はプラスチック製
*2018.5.1～50972の後継機
*2019.2.4～OSDスイッチ追加
*2025.4.24～SONY Starvis IMX307へ変更



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
f=1.78mm超広角高級レンズ仕様
高鮮明機220万画素で1200TVL
カバーを外し
取り付けた状態から偏角可能
*左右約180度偏角
*上下約90度偏角可能
スモークカバーなので
レンズの向きが分かりにくく
威嚇効果が有ります
 全体
詳細		 メニュー
表示 		 夜間
実写映像  		  昼間
実写映像

カラー屋内用ドームカメラ
固定焦点広角レンズ
f=1.78mm
商品コード(51203)
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
   屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.0001LUX　高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD操作不可
&
 自動調整		 (カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　上下左右反転可能
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ  　ｆ=1.78ｍｍ(F1.2)
*人相確認距離約2～3m
 画角  (ピント範囲：1ｍ～∞）
水平約155度、垂直約120度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　90Ф(ベース)x　65(h)mm
 電圧/電流 DC12V/約60mA (センター+,2.1Фmm)
 重量 　　 　　 約　90ｇ 筺体はプラスチック製
*2019.2.4～OSDスイッチ追加
*2025.4.24～SONY Starvis IMX307へ変更







    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


高鮮明機220万画素で1200TVL

 全体
詳細		  メニュー
表示 		  昼間
実写映像		 夜間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用ドームカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51593)



カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51593)-940nm


昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●Real-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細


   屋内仕様

【仕様】
撮像素子   1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED30個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約128Φx100(hi)
 電圧/電流 DC12V/約70mA→300mA (センター+,2.1Фmm)
 重量 　　 約　300ｇ 筺体はプラスチック製



 【補修品】51593.51238・赤外線LEDユニット(51303)



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


高鮮明機220万画素で1200TVL

【高感度マイク内蔵】
 全体
詳細		  メニュー
表示 		  昼間
実写映像		 夜間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用ドームカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51612)



カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51612)-940nm


昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●Real-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細

   屋内仕様

【仕様】
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　F1.2の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED30個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
**マイク内蔵
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約128Φx100(hi)
 電圧/電流 DC12V/約70mA→300mA (センター+,2.1Фmm)
 重量 　　 約　300ｇ 筺体はプラスチック製


 【補修品】51612.51238・赤外線LEDユニット(51303)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD専用DVR(1080p）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL
集音マイク内蔵

 詳細 メニュー
表示  		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋内用煙感知型ドームカメラ
固定焦点ピンホールレンズ
f=3.7mm
商品コード(51606)

220万画素,1200TVL,高性能機
従来のアナログ(CVBS)映像信号とAHD(1080p)信号を切り替え出力可能)
 【主な特長】
鮮明機220万画素,1200TVL,高性能機
●UTC機能対応（Coaxial Control)：
カメラ側からもOSD設定可能です
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●AHD-Hと＋アナログ(CVBS)切り替えは
　カメラコードスイッチで切り替えます
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで暗い夜間時の
　　ノイズが軽減します



【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細

   屋内仕様
【仕様】
撮像素子  1/2.8インチ SONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度 照射器無しで0.0001LUX　の高感度　
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
レンズ  　ｆ=3.7ｍｍ(F1.2)
*人相確認距離約6～7m
 画角     (ピント調整範囲：1ｍ～∞）
水平約78度、垂直約40度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約130Φx56
 電圧/電流 DC12V/約80mA (センター+,2.1Фmm)
 重量 約100ｇ 筺体はABS製





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD専用DVR(1080p）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL
集音マイク内蔵

 詳細 メニュー
表示  		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋内用煙感知型ドームカメラ
固定焦点ボードレンズ
f=3.6mm
商品コード(51589)
220万画素,1200TVL,高性能機
従来のアナログ(CVBS)映像信号とAHD(1080p)信号を切り替え出力可能)
 【主な特長】
鮮明機220万画素,1200TVL,高性能機
●UTC機能対応（Coaxial Control)：
カメラ側からもOSD設定可能です
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●AHD-Hと＋アナログ(CVBS)切り替えは
　カメラコードスイッチで切り替えます
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)AUTOで夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで暗い夜間時の
　　ノイズが軽減します
   屋内仕様
屋内仕様カメラ
【仕様】
撮像素子 1/3インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.0001LUX　高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上

 自動調整		 (カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)
レンズ  　ｆ=3.6ｍｍ(F1.2)
*人相確認距離約6～7m
 画角  (ピント範囲：1ｍ～∞）
(AHD-H)：水平約80度、垂直約48度
*上下撮影範囲：約水平から斜め下45度範囲
温度範囲   使用温度範囲約　-10～+50度/RH85%以下
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　120Φx55(H)mm
 電圧/電流 DC12V/約80mA (センター+,2.1Фmm)
 重量 　　 約　65ｇ 筺体はABS
*2025.7.31～SONY Starvis IMX307へ変更




   220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD-H(1080p)信号の切り替え出力可
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL


 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
  *カメラ本体の取付時は
　　市販ステンレスM4皿ねじをご利用下さい

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=2.8mm
商品コード(51735)
注意：ご注文時にAHDかアナログ(CVBS)どちらかの映像信号設定をご依頼されてください
DVR(UTC機能付き)から設定変更出来ます




昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED12個、照射距離Max約15m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 UTC機能でOSD操作します
（メニュー切り替えボタンはついてません)
,UTC機能付きDVR側からは切り替え可能です↓)
/BLCC逆光補正),/D-WDR,AWB(オートホワイトバランス)
上下映像反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.2)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約100度、垂直約57度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約98Φx74(hi)
 電圧/電流 DC12V/約90mA→280mA (センター+,2.1Фmm)
 重量 　　 約　250ｇ 筺体はルミ



   220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD-H(1080p)信号の切り替え出力可
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL


 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
  *カメラ本体の取付時は
　　市販ステンレスM4皿ねじをご利用下さい

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=2.8mm
商品コード(51730)
注意：ご注文時にAHDかアナログ(CVBS)どちらかの映像信号設定をご依頼されてください
DVR(UTC機能付き)から設定変更出来ます




昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED12個、照射距離Max約15m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 UTC機能でOSD操作します
（メニュー切り替えボタンはついてません)
,UTC機能付きDVR側からは切り替え可能です↓)
/BLCC逆光補正),/D-WDR,AWB(オートホワイトバランス)
上下映像反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8ｍｍ(F1.2)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約100度、垂直約57度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約112Φx90(hi)
 電圧/電流 DC12V/約90mA→240mA (センター+,2.1Фmm)
 重量 　　 約　300ｇ 筺体はABS+PC製カバー







    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します

50982へマイク内蔵
高鮮明機220万画素で1200TVL


 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
市価￥35000
カラー屋外用カメラ
赤外線照射器内蔵,マイク内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51237)



カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵,マイク内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51237)-940nm


昼間はカラーで夜はより鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
屋外仕様(屋内も設置可能)
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
カメラ側からのOSD操作可能
,UTC機能付きDVR側からは切り替え可能です↓)
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】屋外仕様 （防雨仕様/IP66）
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　840nmLED30個、照射距離Max約20m
 S/N比 　　36ｄB以上
OSD
&
 自動調整		 カメラ側からのOSD操作可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.4)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
マイク  側面へマイク内蔵(水圧は不可)
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約　140Фx105(H)mm
 電圧/電流 DC12V/約100mA→310mA (センター+,2.1Фmm)
 重量 　　 約600ｇ ベース筺体はアルミダイカスト製
透明カバーは強化プラスチック

*2018.10.12～50982へマイク内蔵

【補修品】51237/50982用,赤外線LEDユニット-(51050)

【補修品】51237用半球カバー(51639)


51237&50982&50962専用
アルミ製壁金具
(51229)


取り付けた状態

(51237)(50982)(50962)利用可能		 H型鋼のフランジ
取付金具(51231)



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
  220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
電動ズームバリフォーカルレンズ
(本体OSDボタンもしくはDVR等のUTC（AHD or TVI時のみ）遠隔操作より可能)

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え

 全体詳細 メニュー
表示 		 電動
ズーム
動作実写 		  昼間
実写 		  夜間
実写

カラー屋外用カメラ
強力赤外線照射器内蔵
電動ズームバリフォーカルレンズ
f=2.8～12mm
商品コード(51331)白ボディ

 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)




 		 屋外仕様(屋内も設置可能)
（防雨仕様/IP66）
明かり無しでもOK！
220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●オートフォーカス電動ズームレンズ（f=2.8-12mm)
AHD,TVI時はUTCで電動ズームの調整可能
（SA-51170/51175/51180DVR録画機からUTC遠隔操作可）
CVBS(アナログ),CVI時はUTCからの操作は不可
カメラ設置後のズーム・ピント調整が簡単
いずれの信号時も本体OSDボタンよりメニュー・ズーム操作可能

●UTC機能対応（Coaxial Control)：（AHD,I時のみ）
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)・ACE：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です



【仕様】
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力 840nmSMD LED42個、
　　照射距離Max約30m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL
　3D-DNR(スノーノイズ軽減)/16マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)
昼間はIRカットフィルターが自動で入り鮮明画像です
電動ズームレンズ
(オートフォーカス)		  　ｆ=2.8～12ｍｍ(F1.2)
オートフォーカス（マニュアルフォーカス調整も可）
*人相確認距離約3～9m
メニュー・ズーム
コントロール		 ・本体ケーブルのOSDスイッチ(AHD,TVI,CVI,CVBS時)
・UTCコントロール(AHD,時のみ）
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約70(本体)x255x70(h)mm
 電圧/電流 DC12V/約110mA→400mA (センター+,2.1Фmm)
 重量 　　 約500ｇ 筺体はアルミに白塗装
**2021.3.12～ボディが変わりました
*2024.12.12～SONY Starvis IMX307


ベースBox(51490)


↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)






【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)





   220万画素フルハイビジョン
AHD-H(1080p)出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します
高鮮明220万画素,
広角光学4倍電動ｽﾞｰﾑパンチルト+強力赤外線4LED内蔵
UTC or RS-485コントロール可

屋外防雨仕様
(51438)
カメラ全体詳細
接続例

実際のズーム時の実写映像
昼間実写映像
夜間実写映像
 ハウジングドーム
屋外仕様パンチルトカラーカメラのみ
(51438)
 （P/Tカメラ+ACアダプターx1
+取り説+保証書)
光学4倍ｽﾞｰﾑ＋赤外線LED
屋外防雨仕様(IP66)パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
RS-485、またはUTCコントロール
■1／2.8インチ 220万画素Sony Exmor IMX307　高感度 CMOS採用
■光学4倍（2.8mm～12mm）電動ズームが可能。
■赤外線LED ｘ4個　内蔵
■オートフォーカス(or マニュアルフォーカス）
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■動作範囲：パン（左右）：350度、チルト（上下）：90度
■パン（左右）最大25度/秒、チルト（上下）25度/秒
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで250台までのカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*A-B オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*TOUR プリセットシーケンス機能：最大16プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的に登録したポジションへ戻ります（有効/無効　設定可能）
■UTC＆RS－485(オンスクリーンメニュー

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーの併用も可能）
 *ネットワークDVRと併用で遠隔地のPC（またはスマホ）からP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です




【オプション】
51438ドームカメラ
壁取り付け用
ABS製金具
(51672)

屋外防雨仕様 　　IP66
【仕様】 高機能高画質！本格P/Tカメラです
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ SONY STARVIS IMX307 CMOS イメージセンサー
Day & Night
画素数 有効画素数 243万画素 （1984 h x 1225v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm LED4個（最大約1.5W)
最大照射距離：20m
S／N比 50dB以上
映像信号 AHD-H(1080p)
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (水平画角約100度～45度)
　f=2.8mm～12mm
光学4倍ｽﾞｰﾑ
電動ズームスピード 　3sec(x1～x4)
フォーカス オート／マニュアル
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 (Max)水平25度／秒　垂直25度／秒
(Min)水平1度／秒　垂直1度／秒
ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
手動プリセットスピード
ﾒﾓﾘした箇所に
カメラが向く速さ		 水平25度／秒　垂直25度／秒
動作範囲 水平：350度
垂直：90度
プリセット機能
*パンチルトズーム
して記憶した
被写体を映し出す		 　128ケ所、簡単設定可能
オートスキャン
(A-BSCAN)		 1パターン
（任意の左右２点間を一定速度で往復動作します）
プリセットシーケンス 3シーケンス
（最大16プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  1分～60分
（一定時間無操作時、設定したポジションへ戻ります）
コントロール ・RS-485　プロトコルPELCO-D　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
プライバシーマスク 4エリア
カメラID メニュー内の設定で可変可能
1～250（250台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力 最大　約6W　(最大合計：0.5A)
　制止時(IR-OFF)：約0.15A
　　　　　　　P/T時：　　+0.2A
　　　　　　IR-ON時： +0.13A
使用条件 -20℃～50℃
カメラ外形寸法 直径約109mmX高さ93mm 　本体はアルミダイカスト製,カバーは丈夫なポリカ
重量 　約560ｇ
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可
*2021.12.16～f=3.6mm→2.8mmへ変更

＜対応一覧表＞
1～250（250台まで同時使用可能）
・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です



【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)





   220万画素フルハイビジョン
AHD-H(1080p)・TVI・CVI ：切り替え出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD-H(1080p)・・TVI・CVI ：切り替えに対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

 照射部がカメラレンズと完全に独立した構造の為
夜間,赤外線の回り込みが無く
夜間の映像が非常に鮮明です

高鮮明220万画素,
光学4倍電動ｽﾞｰﾑパンチルト+強力赤外線4LED内蔵
UTC or RS-485コントロール可

屋外防雨仕様
(51546)
全体 詳細  メニュー
接続例

実際のズーム時の実写映像
昼間実写映像
夜間実写映像
屋外仕様パンチルトドームカラーカメラのみ
(51546)
 （P/Tカメラ+ACアダプターx1
+取り説+保証書)
屋外仕様パンチルトドームカラーカメラのみ
(51546)x2台以上特価
光学4倍ｽﾞｰﾑ＋赤外線LED
屋外防雨仕様(IP66)パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
RS-485、またはUTCコントロール
■1／2.8インチ 220万画素Sony Exmor IMX307　高感度 CMOS採用
■光学4倍（3.6mm～12mm）電動ズームが可能。
■赤外線LED ｘ4個　内蔵
■オートフォーカス(or マニュアルフォーカス）
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■動作範囲：パン（左右）：350度、チルト（上下）：90度
■パン（左右）最大5.5度/秒、チルト（上下）25度/秒
■220ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで250台までのカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*A-B オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*TOUR プリセットシーケンス機能：最大16プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的に登録したポジションへ戻ります（有効/無効　設定可能）
■UTC＆RS－485(オンスクリーンメニュー)

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーの併用も可能）
 *ネットワークDVRと併用で遠隔地のPC（またはスマホ）からP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です
屋外防雨仕様(もちろん屋内も使用可)
【仕様】 高機能高画質！本格P/Tカメラです
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ SONY STARVIS IMX307 CMOS イメージセンサー
Day & Night
画素数 有効画素数 243万画素 （1984 h x 1225v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm LED4個（最大約1.5W)
最大照射距離：20m
S／N比 52dB以上
映像信号 AHD-H(1080p)・TVI・CVI ：切り替え
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (カメラ）(画角水平約82度～45度)
　f=3.6mm～12mm
光学4倍ｽﾞｰﾑ
電動ズームスピード 　3sec(x1～x4)
フォーカス オート／マニュアル
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 (パン速度8約) :(ワイド時)340度/5.5秒　 (中倍率)-約70秒 　(高倍率)-210秒
ジョイスティックの傾き度で速度変化します
ズーム倍率でパンチルト動作時間が自動で変化します
手動プリセットスピード
ﾒﾓﾘした箇所に
カメラが向く速さ		 水平25度／秒　垂直25度／秒
動作範囲 水平：350度
垂直：90度
プリセット機能
*パンチルトズーム
して記憶した
被写体を映し出す		 　220ケ所、簡単設定可能
オートスキャン
(A-BSCAN)		 1パターン
（任意の左右２点間を一定速度で往復動作します）
プリセットシーケンス 3シーケンス
（最大16プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  1分～60分
（一定時間無操作時、設定したポジションへ戻ります）
コントロール ・RS-485　プロトコルPELCO-D　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
プライバシーマスク 4エリア
カメラID メニュー内の設定で可変可能
1～255（255台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力
 最大　約6W　(最大合計：0.8A)
　制止時(IR-OFF)：約0.15A
　　　　　　　P/T時：　　+0.3A
　　　　　　IR-ON時： +0.7A
使用条件 -20℃～50℃
カメラ外形寸法 直径約130mmX高さ118mm 　ボディは丈夫なABSで半球透明カバーも丈夫なポリカ製
重量 　約630ｇ
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可


＜対応一覧表＞
1～255（255台まで同時使用可能）
・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です


【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)








   220万画素フルハイビジョン
AHD-H(1080p)出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します


高鮮明220万画素,
光学18倍電動ｽﾞｰﾑ
+（遠近用合計６LED）赤外線LED付
常時カラー固定設定可能
(常時カラー設定時はIR反応しません)

(51437)
カメラ詳細 サイズ
接続例
実際のズーム時の実写映像
昼間実写映像
夜間実写映像
 ハウジングドーム
屋外仕様パンチルトカラーカメラのみ
(51437)
 （P/Tカメラ+ACアダプターx1
+取り説+保証書)
【オプション品】


↑クリック拡大 		  天井取り付けI金具
SA51540


高鮮明220万画素SONY STARVIS IMX307 CMOS PTZカメラ
光学18倍ｽﾞｰﾑ＋強力赤外線LED
屋外防雨仕様(IP66)エンドレスパン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
RS-485、またはUTCコントロール
■1／2.8インチ 220万画素SONY STARVIS IMX307 CMOS　高感度 CMOS採用
■光学18倍（5mm～90mm）ズームが可能。
■遠距離用(2LED）＋近距離用(4LED）　強力赤外線LED内蔵
　（ズーム倍率に応じて赤外線LED出力を調整可能）　常時赤外線OFF設定も可能
■オートフォーカス(or マニュアルフォーカス）
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■パン（左右）最大36度/秒、チルト（上下）18度/秒
　　［パンはエンドレスロケーションで停止点無し］
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで250台までのカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*A-B オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*TOUR プリセットシーケンス機能：最大16プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的に登録したポジションへ戻ります（有効/無効　設定可能）
■UTC＆RS-485(オンスクリーンメニュー)
■水平から真下までジョイスティックですばやく自由自在に動かせます

●注意：カメラ付属のACアダプターはカメラ横付近へ
　　市販ウオールBox内へ収納設置下さい(同接続コネクター)
　　P/T時やその他機能使用時の消費電力が非常に大きい為に
　　正常に動作しない場合が有りますので
　　DC側の延長はお勧めできません

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーも併用可能）
 *ネットワークDVRと併用で遠隔地のPCからP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です
屋外防雨仕様　　IP66
【仕様】 高機能高画質！本格P/Tカメラです
　　IR赤外線照射部とレンズ部がセパレート構造で
　　IRの反射がほとんど無く夜間もすっきり映りますので
　　昼夜ともに人相が鮮明に確認が可能です
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ SONY STARVIS IMX307 CMOS イメージセンサー
Day & Night
画素数 有効画素数 243万画素 （1984 h x 1225v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm 強力LED6個（合計最大約7W)
　（近距離広角用ｘ４個　+　遠距離用ｘ2個）
最大照射距離：60m強
S／N比 50dB以上
映像信号 AHD-H(1080p)
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (カメラ）(5mm画角水平約58度・垂直約32～)
　f=5mm～90mm（F1.6～3.0）
光学18倍ｽﾞｰﾑ
電動ズームスピード 　4sec(x1～x18)
フォーカス オート／マニュアル
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 (Max)水平36度／秒　垂直18度／秒
(Min)水平0.5度／秒　垂直0.5度／秒
ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
手動プリセット
スピード
ﾒﾓﾘした箇所に
カメラが向く速さ		 水平36度／秒　垂直18度／秒
動作範囲 水平360度（エンドレスリターン）
回転終止点は無く何回でも回転出来ます
プリセット
*パンチルトズーム
して記憶した
被写体を映し出す		 　128ケ所、簡単設定可能
オートスキャン
(A-BSCAN)		 1パターン
（任意の左右２点間を一定速度で往復動作します）
プリセットシーケンス 3シーケンス
（最大16プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  1分～60分
（一定時間無操作時、設定したポジションへ戻ります）
コントロール ・RS-485　プロトコルPELCO-D　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
プライバシーマスク 4エリア
カメラID 1～250（250台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力 最大　約12W　(最大1A)
　制止時(IR-OFF)：約0.15A
　　　　　　P/T時：　　+0.23A
　　IR-ON時（最大）： +0.36 ～ 0.62A(x12時） ～ 0.11A
使用条件 -20℃～50℃
カメラ外形寸法 直径約136mmX高さ250mmｘ奥行き198mm
重量 　約1.6Ｋｇ
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可



＜対応一覧表＞



・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です


【オプション品】
【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)




   220万画素フルハイビジョン
AHD-H(1080p)・CVBS(アナログ)・TVI・CVI ：切り替え出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します


高鮮明220万画素,
屋内仕様光学10倍電動ｽﾞｰﾑ
高速パンチルト
UTC or RS-485コントロール可

屋内仕様
（51592)
詳細全体  メニュー
接続例

実際のズーム時の実写映像
昼間実写映像
 夜間実写映像
屋内仕様
パンチルトドームカラーカメラのみ
(51592)
（P/Tカメラ+ACアダプターx1
+取り説+保証書)
光学10倍ｽﾞｰﾑ
屋内仕様パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
■1／2.8インチ 220万画素Sony Exmor IMX307　高感度 CMOS採用
■光学10倍(4.75mm～47mm）電動ズーム可能。
■オートフォーカス(or マニュアルフォーカス）
■動作範囲：パン（左右）：360度エンドレス、チルト（上下）：90度～180度(自動左右反転)
■パン（左右）360度=3/秒、チルト（上下）90度+90度=2/秒
■255ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーでRS485線並列接続255台までのカメラ制御可能。(ID-255)
■オートラン機能等機能はサポートしてません
■UTC＆RS－485(オンスクリーンメニュー

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーの併用も可能）
 ●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を
　IRカットフィルターで遮蔽してより鮮明画像
　夜間は別売の赤外線照射機との併用が可能
 *ネットワークDVRと併用で遠隔地のPC（またはスマホ）からP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です
屋内仕様
【仕様】 高機能高画質！本格P/Tカメラです
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ SONY STARVIS IMX307 CMOS イメージセンサー
Day & Night
画素数 有効画素数 207万画素 （1920 h x 1080v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX(Day&night白黒),0.2LUX(カラー時)
　(Day & Night仕様で夜間は高感度白黒画像です)
S／N比 50dB以上
映像信号 4in1 AHD-H(1080p)・CVBS(アナログ)・TVI・CVI ：切り替え
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (カメラ）(画角Max約58～5
　f=4.7mm～47mm
光学10倍ｽﾞｰﾑ
電動ズームレンズスピード 　7sec(x1～x10)
フォーカス オート／マニュアル 切替
 電子シャッター  1/60～1/100000sec 自動
動作範囲
ワイドとズーム時の動作時間		 水平：360度エンドレス回転可
垂直：90度+90度(便利な機能：自動左右反転式)
パン（左右）360度=3/秒～25秒、チルト（上下）90度+90度=2/秒～10秒
プリセット機能
*パンチルトズーム
して記憶した
被写体を映し出す		 　255ケ所、簡単設定可能
 無操作プリセット
（ON/OFF可)		  5～240sec
（一定時間無操作時、設定したポジションへ戻ります）
コントロール ・RS-485　プロトコルPELCO-D　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
(弊社DVRでズーム/プリセット調整が可能です)(但しCVBS時では出来ません)
カメラID メニュー内の設定で可変可能
1～255（255台まで同時使用可能）
電源（付属） DC12V
消費電力
 最大　約4W　(最大合計：0.3A)
　制止時：約0.2A
使用条件 0℃～40℃
カメラ外形寸法 直径約142mmX高さ126mm 　ボディは丈夫なアルミで半球透明カバーも丈夫なポリカ製
重量 　約900ｇ
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可


＜対応一覧表＞
1～255（255台まで同時使用可能）


   220万画素フルハイビジョン
AHD(1080p)出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力は(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL
パンチルト+電動ズーム市価￥40000
   カラー屋外用
パンチルトカメラ
赤外線照射器内蔵
光学８倍
ズームレンズ
f=4.5～36mm
商品コード(50988)
 詳細  メニュー
表示 		 夜間
実写映像		  昼間
実写映像		 接続例  接続
例-2



  カラー屋外用
パンチルトカメラ
赤外線照射器内蔵
広角、光学4倍
ズームレンズ
f=2.8～12mm
商品コード(50993)

 詳細  メニュー
表示 		 夜間
実写映像 		  昼間
実写映像		 接続例   接続
例-2
 (50988/50993)付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)




昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から別売コントローラーで上下左右偏角可
左右：240°　上下：+10°～ -60°
屋外仕様(屋内も設置可能)明かり無しでもOK！
220万画素,高性能機
最新のAHD-H(1080p)信号を出力
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのPTZ操作やOSDメニュー設定を
　映像同軸線を通じて弊社UTC機能対応DVRから
　遠隔操作が可能です
　（コントロール線不要）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

※注意：本製品はカメラIDを変更できません
【補修品】
(50988)用IRユニット
(51634)
  		 【補修品】
 (50993)用IRユニット
(51635)
 		 【補修品】
 (旧50993)用
IRユニット
(51585)

【仕様】屋外仕様 （防雨仕様/IP66）
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.05LUX　の高感度
 信号方式 AHD-H(1080p)信号
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器 840nm 強力LED4個
　（近距離広角用ｘ２個　+　遠距離用ｘ２個）
最大照射距離約：30～100m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)
昼間はIRカットフィルターが自動で入り鮮明画像です
通信 RS-485コントロール(ID:1)、またはUTCコントロール
電動ズーム
レンズ		 (50988)：ｆ=4.5～36ｍｍ(F1.4)
*人相確認距離約25m(f=4.5mm)～130m(f=36mm)
（50993)：f=2.8～12mm(F=1.4)
*人相確認距離約3～10m
 画角    (ピント調整範囲：1ｍ～∞）
(50988)　水平約55～7.3度、垂直約32～4.3度
 (ピント調整範囲：1ｍ～∞）
(50993)　水平約100～32度、垂直約52～17度
動作角度 左右：240°　上下：+10°～ -60°
温度範囲   使用温度範囲約　-10～+55度
 シャッター
スピード		  　1/60～1/50000 sec自動
 サイズ   約　153x93x130(L)mm
 電圧/電流 DC12V/約160mA→550mA+約300mA（計850mA)操作時
(センター+,2.1Фmm)
 重量 　　 約850g(50988・50993)/筺体はアルミダイカスト製
*2019.5.1～お安くなりました
*2022.1.28～50993は50988と同じボディへ変更

【接続例】クリック拡大
   		 【推奨ケーブル例】

1)3C2Vで300m迄もしくはS5CFBで500m迄
とカメラ側へ付属のACアダプター設置
カメラ操作はUTCコントロール

2)下記2本一体ケーブル
5m(47810)/10m(47813)/20m(47814)迄利用可能
極太20m(49622)/30m(49623)/40m(49624)迄利用可能
カメラ操作はUTCコントロール

3)下記3本一体ケーブル
10m(47815)/20m(47816)迄利用可能
カメラ操作はUTCコントロールもしくは
下記のRS-485コントローラーも利用可能


 アナログへ変換⇒パンチルトカメラ⇒ワンケーブル化の例

【オプション】
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)



映像信号変換機



AHD,TVI,CVI(1080p,720p)
コンポジット映像信号を
↓
VGA(D-Sub15Pin)、
HDMI、CVBS
映像信号出力への変換器
（１入力→1出力　3信号切り替え出力可能）
注意：3信号同時出力は出来ません
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます
詳細 接続例

SA-51607
（付属品：DC12V ACアダプター)


 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p),CVI(1080p)CVBS（アナログ）)を
VGAやHDMIやCVBS(BNCJ)出力をモニターへ出力します
　またループアウト端子(BNCJ)でお手持ちのDVRへ接続します

(出力解像度)60Hz
HDMI:1280ｘ720，1920x1080
CVBS: NTSC
VGA:1280ｘ720，1920x1080


**UTC機能は使用出来ません
**ワンケーブルカメラは使用出来ません

*ACアダプター(DC12V)付属
*消費電流:DC12V,約190mA,2.5Фmmセンター+
*サイズ約：88(W)x130(D)x30(H)mm　,　約270g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい
【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
AC100V電源仕様

 詳細 全体 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
DCオートアイリス
バリフォーカルレンズ		  　f=2.8～12mm(F1.4)
超ワイド～準望遠
AC100V電源仕様
【仕様】 屋外仕様（防雨仕様/IP66）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 出力信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力840nmLED6個、照射距離Max約80m
(ケーブル延長時も安定した電源回路内蔵の照射機)
 S/N比 　　50ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　f=2.8～12mm(F1.4)
*人相確認距離約3～10m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
　超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約140(w)x115x315(L)mmカメラ本体
 電圧/電流 AC100V 　　AC100V側：約20mA→IRon-60 (H+IRon-110mA)
 重量 　　 約1500ｇ 筺体はアルミ製
ヒ－タ－：約3w)5℃～18℃間でON
冷却ファン：約2W)約48℃前後でON
【補修品】強力赤外線LEDユニット-(50891)
 【補修品】冷却ファン(51637)

*2016.8.5～Panasonic　CMOSへ仕様変更
*2017.9.25～SONY CMOS へ仕様変更・OSD設定はUTCからのみ可能です
*2019-2-4～OSD追加

 【オプション品】
SA-50960・50961に利用可能なケーブルの(コード番号）
(IRとヒーター電力がON時)
電源+映像の2本一体ケーブル↓
 *(47810)-5m *(49623)-30m極太
 *(47813)-10m *(49624)-40m極太
 *(47814)-20m  *(49625)-50m極太
   *(49626)-60m極太
 (耐寒地屋外仕様・ヒーター+ファン内蔵)明かり無しでもOK！
220万画素,高性能機,従来のアナログ(CVBS)信号 & AHD,TVI,CVI (1080p)　4モード信号切り替え可
 付属品
*(48382)ブラケット付
*BNCP/RCAJ変換コネクター(46069)

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
カラー屋外用カメラ
(耐寒仕様・ヒーター+ファン内蔵)
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51045)

 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
注意：カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
AC100V電源仕様

 詳細 全体 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*(48382)ブラケット付
*BNCP/RCAJ変換コネクター(46069)
DCオートアイリス
バリフォーカルレンズ		  　f=6～60mm(F1.4)
標準～望遠
AC100V電源仕様
【仕様】 屋外仕様（防雨仕様/IP66）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力840nmLED6個、照射距離Max約80m
(ケーブル延長時も安定した電源回路内蔵の照射機)
 S/N比 　　50ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　f=6～60mm(F1.4)
*人相確認距離約5m～
 画角    (ピント調整範囲：1ｍ～∞）
水平約50～8度、垂直約26～4度　
標準～望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約140(w)x115x315(L)mmカメラ本体
 電圧/電流 AC100V 　　AC100V側：約20mA→IRon-60 (H+IRon-110mA)
 重量 　　 約1500ｇ 筺体はアルミ製
ヒ－タ－：約3w)5℃～18℃間でON
冷却ファン：約2W)約48℃前後でON
【補修品】強力赤外線LEDユニット-(50891)
  【補修品】冷却ファン(51637)


SA-50960・50961に利用可能なケーブルの(コード番号）
(IRとヒーター電力がON時)
電源+映像の2本一体ケーブル↓
 *(47810)-5m *(49623)-30m極太
 *(47813)-10m *(49624)-40m極太
 *(47814)-20m  *(49625)-50m極太
   *(49626)-60m極太

 (耐寒地屋外仕様・ヒーター+ファン内蔵)明かり無しでもOK！
220万画素,高性能機,従来のアナログ(CVBS)信号 & AHD,TVI,CVI (1080p)　4モード信号切り替え可

 付属品
*(48382)ブラケット付
*BNCP/RCAJ変換コネクター(46069)

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
カラー屋外用カメラ
(耐寒仕様・ヒーター+ファン内蔵)
赤外線照射器内蔵
バリフォーカルレンズ
f=6～60mm
商品コード(51046)

 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
DC１２V電源ACアダプター仕様

 詳細 全体 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
DCオートアイリス
バリフォーカルレンズ		  　f=2.8～12mm(F1.4)
超ワイド～準望遠
DC１２V電源ACアダプター仕様
【仕様】 屋外仕様（防雨仕様/IP66
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力840nmLED6個、照射距離Max約80m
(ケーブル延長時も安定した電源回路内蔵の照射機)
 S/N比 　　50ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　f=2.8～12mm(F1.4)
*人相確認距離約3～10m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
　超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約140(w)x115x315(L)mmカメラ本体
 電圧/電流 DC12V/約100mA→IRon-620(H+IRon-900)mA
(センター+,2.1Фmm)
 重量 　　 約1500ｇ 筺体はアルミ製
ヒ－タ－：約3w)5℃～18℃間でON
冷却ファン：約2W)約48℃前後でON

【補修品】強力赤外線LEDユニット-(50891)
  【補修品】冷却ファン(51637)
*2016.8.5～Panasonic　CMOSへ仕様変更

 【オプション品】
SA-50960・50961に利用可能なケーブルの(コード番号）
(IRとヒーター電力がON時)
電源+映像の2本一体ケーブル↓
 *(47810)-5m *(49623)-30m極太
 *(47813)-10m *(49624)-40m極太
 *(47814)-20m  *(49625)-50m極太
   *(49626)-60m極太
 (耐寒地屋外仕様・ヒーター+ファン内蔵)明かり無しでもOK！
220万画素,高性能機,従来のアナログ(CVBS)信号 & AHD,TVI,CVI (1080p)　4モード信号切り替え可
 付属品
*(48382)ブラケット付
*ACアダプター（3A)
*BNCP/RCAJ変換コネクター(46069)

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
カラー屋外用カメラ
(耐寒仕様・ヒーター+ファン内蔵)
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(50960)

 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
     220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p)信号の2モード切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
DC１２V電源ACアダプター仕様

 詳細 全体 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
DCオートアイリス
バリフォーカルレンズ		  　f=6～60mm(F1.4)
標準～望遠
DC１２V電源ACアダプター仕様
【仕様】 屋外仕様（防雨仕様/IP66）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 アナログ(CVBS)信号 & AHD(1080p)　
2モード信号切り替え可
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力840nmLED6個、照射距離Max約80m
(ケーブル延長時も安定した電源回路内蔵の照射機)
 S/N比 　　50ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　f=6～60mm(F1.4)
*人相確認距離約5m～
 画角    (ピント調整範囲：1ｍ～∞）
水平約50～8度、垂直約26～4度　
標準～望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約140(w)x115x315(L)mmカメラ本体
 電圧/電流 DC12V/約70mA→IRon-470mA (H+IRon-900)mA
(センター+,2.1Фmm)
 重量 　　 約1500ｇ 筺体はアルミ製
ヒ－タ－：約3w)5℃～18℃間でON
冷却ファン：約2W)約48℃前後でON

【補修品】強力赤外線LEDユニット-(50891)
  【補修品】冷却ファン(51637)
SA-50960・50961に利用可能なケーブルの(コード番号）
(IRとヒーター電力がON時)
電源+映像の2本一体ケーブル↓
 *(47810)-5m *(49623)-30m極太
 *(47813)-10m *(49624)-40m極太
 *(47814)-20m  *(49625)-50m極太
   *(49626)-60m極太
 (耐寒地屋外仕様・ヒーター+ファン内蔵)明かり無しでもOK！
220万画素,高性能機,従来のアナログ(CVBS)信号 & AHD-H(1080p)　
2モード信号切り替え可
 付属品
*(48382)ブラケット付
*ACアダプター（3A)
*BNCP/RCAJ変換コネクター(46069)

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
カラー屋外用カメラ
(耐寒仕様・ヒーター+ファン内蔵)
赤外線照射器内蔵
バリフォーカルレンズ
f=6～60mm
商品コード(50961)

 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)


パイプ取り付け金具
(48131)
(適合品)
(49406)(49407)(47655)
(47656)（46985)(48155)
ダミーカメラは(SA3300D)
(SA3000D)(SA4000D)(SA5000D)他

パイプ取り付け金具
(49404)
(適合品)
(48382)(49221)(49412)(47656)(49406)
(49407)(47655)(46985)(48155)
(50890カメラ)(50892カメラ)
(49876カメラ)


(Max約5Kgまで)
天井取り付け金具
(鉄にアイボリー塗装)
(48699)


  1/4インチx10mm
ステンレス
六角ボルト
(49894)

    1/4インチx16mm
ステンレス
六角ボルト
(50909)


   1/4インチx25mm
ステンレス
六角ボルト
(50671)



   1/4インチ菊座
ステンレス
(50670)
   1/4インチ
ナット
ステンレス
(50707)








映像信号変換機



AHD,TVI,CVI(1080p,720p)
コンポジット映像信号を
↓
VGA(D-Sub15Pin)、
HDMI、CVBS
映像信号出力への変換器
（１入力→1出力　3信号切り替え出力可能）
注意：3信号同時出力は出来ません
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます
詳細 接続例

SA-51607
（付属品：DC12V ACアダプター)


 【特長】
AHDカメラの映像信号
(AHD(1080p,720p),TVI(1080p),CVI(1080p)CVBS（アナログ）)を
VGAやHDMIやCVBS(BNCJ)出力をモニターへ出力します
　またループアウト端子(BNCJ)でお手持ちのDVRへ接続します

(出力解像度)60Hz
HDMI:1280ｘ720，1920x1080
CVBS: NTSC
VGA:1280ｘ720，1920x1080


**UTC機能は使用出来ません
**ワンケーブルカメラは使用出来ません

*ACアダプター(DC12V)付属
*消費電流:DC12V,約190mA,2.5Фmmセンター+
*サイズ約：88(W)x130(D)x30(H)mm　,　約270g


注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい


映像信号変換機



AHD,TVI,CVI(８Ｍ(4K),5M,4M,3M,1080p,720p)
↓
HDMI映像信号出力変換器
（１入力1出力・ループアウト付）
お手持ちのPCのディスプレイやHDMI付TV液晶モニターで
監視モニター出来ます
詳細 接続例


TVI,AHD,CVI映像信号(8M,5M,4M,3M,1080p,720p)
→　HDMI出力　映像信号変換器

SA-51410(51410)
（付属品：DC5V ACアダプター・ＢＮＣコード)		  【特長】
AHD,TVI,CVIカメラの映像信号
AHD　(8M,5M,4M,3M,1080p,720p)
TVI　(8M,5M,4M,3M,1080p720p)
CVI　(4M,1080p)をＨＤＭＩへ変換します

お手持ちのPC液晶モニターやHDMI入力液晶テレビへ接続することにより
より、鮮明な画像を映し出すことが出来ます

■入力解像度表示LEDランプ付き
現在入力中の映像信号の解像度が点灯表示します

(内容)
*HDMI変換器本体
　映像入力：　　AHD,TVI,CVI　（8M,5M,4M,3M,1080p,720ｐ） 映像信号　75Ω(1Vp-p)
　
　映像出力：HDMI　ｘ１個
　　　　　　　BNC（スルー出力）75Ω(1Vp-p) x1個

　出力解像度：HDMI （1920x1080)

*ACアダプター(DC5V)付属
*消費電流:DC5V・約500mA
*サイズ約：70(W)x95(D)x25(H)mm　,　約180g
注意・・PCディスプレーで極一部のディスプレーでは動作しない場合も有りますのでご了承下さい


両端BNCP
RG58(BNC付同軸線)		   BNCP-0.5m-BNCP
(51427)
 		  BNCP-1m-BNCP
(51428)
 		  BNCP-2m-BNCP
(51429)
 		  BNCP-3m-BNCP
(51430)






220万画素でフルハイビジョンの画質で監視を実現!!
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
  220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明220万画素,光学20倍ｽﾞｰﾑ
+（遠近用　各4LED）赤外線LED付+レンズワイパー付

(51191)
カメラ詳細 サイズ

実際のズーム時の実写映像
 昼間  x1 x2   x6  x6 x6   x20
 夜間  x1  x2  x6  x10  x20


高鮮明220万画素 PTZカメラ
光学20倍ｽﾞｰﾑ＋強力赤外線LED
無段回ズーム、高速プリセット、ワイパー付き
屋外防雨仕様(IP66)エンドレス高速パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
 注意：51191カメラは出荷時
アナログ映像出力設定にて通常出荷してますが
AHD-H設定の場合は必ず
ご注文時に"AHD-H切り替え"とご記入下さい
ハウジングドーム
屋外仕様カラーカメラのみ
(51190)
（P/Tカメラ+ACアダプターx1
+取り説+保証書)
カメラを複数連結可能
  ハウジングドーム
屋外仕様カラーカメラのみ
(51190x5)
5台以上の価格です
 （P/Tカメラ+ACアダプターx1
+取り説+保証書)
カメラを複数連結可能

■1／2.8インチ 220万画素
SONY製　 STARVIS IMX307 CMOS イメージセンサー
+2441 DSPS採用。（1200TV本）
■光学20倍（4.7mm～94mm）ズームが可能。
■遠距離用(4LED）＋近距離用(4LED）　強力赤外線LED内蔵
　（ズーム倍率に応じて赤外線LED出力を調整可能）　常時赤外線OFF設定も可能
■オートフォーカス(or マニュアルフォーカス）
■オートアイリスレンズ
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■レンズワイパー付き：レンズに付着した雨や雪などを除去します
　(ワイパー動作開始はMENU画面またはSA-50802のAUXボタンより行います
　（任意の回数(1～10回)拭き取り動作））
■パン（左右）最大350度/秒、チルト（上下）100度/秒の高速スピードドーム。
　　［パンはエンドレスロケーションで停止点無し］
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで255台のカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*プリセットシーケンス機能：最大32プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的にプリセットポジションへ戻ります（有効/無効　設定可能）
■RS－485＆オンスクリーンメニュー
■水平から真下までジョイスティックですばやく自由自在に動かせます

● FL(フリッカーレス機能内蔵は付いておりません

●注意：カメラ付属のACアダプターはカメラ横付近へ
　　市販ウオールBox内へ収納設置下さい(同接続コネクター)
　　P/T時やその他機能使用時の消費電力が非常に大きい為に
　　正常に動作しない場合が有りますので
　　DC側の延長はお勧めできません
 *ネットワークDVRと併用で遠隔地のPCからP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です
屋外防雨仕様
【仕様】 高機能高画質！本格P/Tカメラです
　　IR赤外線照射部とレンズ部がセパレート構造で
　　IRの反射がほとんど無く夜間もすっきり映りますので
　　昼夜ともに人相が鮮明に確認が可能です
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／2.8インチ
SONY製　 STARVIS IMX307 CMOS イメージセンサー
+2441 DSP
Day & Night
画素数 有効画素数 243万画素 （1984 h x 1225v）
水平解像度 　1200TVL
最低照度 （カメラ）0.0001LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm 強力LED８個（合計最大約20W)
　（近距離広角用ｘ４個　+　遠距離用ｘ４個）
最大照射距離：100m強
S／N比 50dB
映像信号 アナログ(CVBS)信号 & AHD(1080p)
信号切り替え出力
NTSC 1Vp-p75Ω / BNCP or RCAJ
電動ズームレンズ (カメラ）(画角水平約54度～2.5度)
　f=4.7mm～94mm（F1.6～3.0）
光学20倍ｽﾞｰﾑ
電動ズームスピード 　4sec(x1～x20)
フォーカス オート／マニュアル
アイリス オート
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 (Max)水平350度／秒　垂直100度／秒
(Min)水平0.5度／秒　垂直0.5度／秒
ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
手動プリセット
スピード
ﾒﾓﾘした箇所に
カメラが向く速さ		 MAX
水平350度／秒　垂直100度／秒
動作範囲 水平360度（エンドレスリターン）
回転終止点は無く何回でも回転出来ます
プリセット
*パンチルトズーム
して記憶した
被写体を映し出す		 　128ケ所、簡単設定可能
オートスキャン(SCAN) 8パターン
（任意の左右２点間を一定速度で往復動作します）
プリセットシーケンス 8シーケンス
（最大32プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  30秒～30分
（一定時間無操作時、設定したプリセットポジションへ戻ります）
コントロール RS-485　プロトコルPELCO-D　(2400,N,8,1)
プライバシーマスク 4エリア
カメラID 1～255（255台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力 最大　約44W　(最大3.6A)
　制止時(IR-OFF)：約0.7A
　　　　　　P/T時：　　+0.1A
　　ワイパー作動時：+0.2A
　　IR-ON時（最大）： +1.5A
　FAN最大動作時：　+0.1A
　　ヒーター使用時：　+1.0A
使用条件 -20℃～50℃
カメラ外形寸法 直径約210mmX高さ300mmｘ奥行き300mm←クリック
重量 　約4.4Ｋｇ
回転数可変冷却ミニファン・ヒーター内蔵
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可



＜対応一覧表＞



・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です



他社製には合いません

配線接続用Box
(50737)
I金具
(50739)

ワイパー
(50740)

フロントカバー
(51057)


内蔵赤外線ユニット
(50746)
 		注：カメラブラケットと50969取り付け用の
市販ステンボルトM8x25～30mmｘ4本
別途必要です



ポール金具
(50969)
 注：カメラブラケットと50970取り付け用の
市販ステンボルトM8x25～30mmｘ4本
別途必要です



コーナー金具
(50970)


【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)




   220万画素フルハイビジョン
AHD(1080p)出力
 220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します
高鮮明220万画素,1200TVL光学8倍ｽﾞｰﾑ
+（遠近用　各4LED）赤外線LED付+レンズワイパー付

(51001)
カメラ詳細 MENU画面一覧 サイズ

実際のズーム時の実写映像
（8倍光学ズームです
画像では"x36”となりますが36倍ズームでは有りません
↓クリック
昼間①f=4mm～32mm 　光学8倍ｽﾞｰﾑ実写
夜間①f=4mm～32mm 　光学8倍ｽﾞｰﾑ実写
IR-ON/IR-OFF
高鮮明220万画素Sony Exmor CMOS PTZカメラ
光学8倍ｽﾞｰﾑ＋強力赤外線LED
無段回ズーム、高速プリセット、ワイパー付き
屋外防雨仕様(IP66)エンドレス高速パン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
ハウジングドーム
屋外仕様カラーカメラのみ
(51001)
2台以上(51001)
 過去1年以内に弊社高速P/Tカメラ
ご購入の御得意様は1台でも対象
（但し、弊社発送日と発送No控えが必要です)
（P/Tカメラ+ACアダプターx1
+取り説+保証書)
カメラを複数連結可能

■1／3インチ220万画素Sony Exmor　CMOS採用。（1200TV本）
■光学8倍（4mm～32mm）ズームが可能。
■遠距離用(4LED）＋近距離用(4LED）　強力赤外線LED内蔵
　常時赤外線OFF設定も可能
■オートフォーカス(or マニュアルフォーカス）
■オートアイリスレンズ
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■パン（左右）最大200度/秒、チルト（上下）100度/秒の高速スピードドーム。
　　［パンはエンドレスロケーションで停止点無し］
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで255台のカメラ制御可能。
■アイドル動作機能： 一定時間無操作時、　プリセットポイントまたはパターン動作を行います
■パトロール機能：最大16プリセットポジションを一定時間（6-255秒間）ごとに自動巡回します
■パターン機能：最大3分間ユーザーが設定した経路をカメラが自動でたどって行きます
　　　　　　　　　　（最大4パターンまで登録可）
■タイマー機能により時間帯ごとによって上記パターン機能もしくはプリセット機能を実行可能です
■一定時間無操作後、自動的に任意のプリセットポジションへ戻ります（有効/無効　設定可能）
■RS－485＆オンスクリーンメニュー
■水平から真下までジョイスティックですばやく自由自在に動かせます

● FL(フリッカーレス機能内蔵は付いておりません

●注意：カメラ付属のACアダプターはカメラ横付近へ
　　市販ウオールBox内へ収納設置下さい(同接続コネクター)
　　P/T時やその他機能使用時の消費電力が非常に大きい為に
　　正常に動作しない場合が有りますので
　　DC側の延長はお勧めできません
 *ネットワークDVRと併用で遠隔地のPCからP/T,ズームが可能です

屋外防雨仕様
【仕様】 高機能高画質！本格P/Tカメラです
　　IR赤外線照射部とレンズ部がセパレート構造で
　　IRの反射がほとんど無く夜間もすっきり映りますので
　　昼夜ともに人相が鮮明に確認が可能です
　　　　　　　　　　　　　　お勧め商品！
CCD素子 1／3インチ
SONY Exmor CMOS イメージセンサー
Day & Night
画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 　1200TVL
最低照度 （カメラ）0.01LUX
　(常時カラーもＭＥＮＵで設定可能)
　（常時白黒も可能）
赤外線LED  840nm 強力LED８個（合計最大28W)
　（近距離広角用ｘ４個　+　遠距離用ｘ４個）
最大照射距離：100m強
S／N比 50dB
映像信号 AHD(1080p) NTSC 1.0vp－p／75Ω（BNC）
電動ズームレンズ 　f=4mm～32mm 　光学8倍ｽﾞｰﾑ
（画面にはx36と表示されますがx8倍ズームになります）
電動ズームスピード 　4sec(x1～x8)
フォーカス オート／マニュアル
アイリス オート
 電子シャッター  1/60～1/100000sec 自動
手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		 (Max)水平200度／秒　垂直100度／秒
(Min)水平0.1度／秒　垂直0.1度／秒
ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
動作範囲 水平360度（エンドレスリターン）
回転終止点は無く何回でも回転出来ます
プリセット
*パンチルトズーム
して記憶した
被写体を映し出す		 　128ケ所、簡単設定可能
アイドル時動作機能 有り
（ 一定時間無操作時、
　プリセットポイントまたはパターン動作を行います）
パトロール機能 16か所
（最大16プリセットポジションを一定時間（6-255秒間）ごとに自動巡回します）
タイマー機能 8スケジュール
（設定時間帯中、任意のプリセットポイントまたはパターン動作を行います）
パターン 4パターン
(最大3分間の任意のP/T操作を記録し実行します）
コントロール RS-485　プロトコルPELCO-D　(2400,N,8,1)
プライバシーマスク 8エリア
カメラID 1～255（255台まで同時使用可能）
アラーム接点入力 -
アラーム接点出力 -
電源（付属） DC12V
消費電力 最大　約27W　(最大2.2A)
　制止時(IR-OFF)：約0.26A
　　　　　　　　　　　P/T時　　　　　　 　　　：　+0.24A
　　IR-ON時（最大）　FAN最大動作時　： +1.7A
使用条件 -20℃～50℃
カメラ外形寸法 直径約230mmX高さ290mmｘ奥行き234mm
重量 　約4Ｋｇ
冷却ミニファン内蔵
(プロトコルPELCO-D,標準装備)
弊社の別売対応DVRで遠隔操作可



＜対応一覧表＞



・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に
　自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です

【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)




   220万画素フルハイビジョン
アナログ(CVBS)信号 & AHD(1080p)高画質信号切り替え可



詳細   実写
映像		 夜間
実写
映像



ﾋﾟﾝﾎｰﾙﾚﾝｽﾞﾀｲﾌﾟ
カラーCMOS小型カメラ
200万画素1200TVL
最低照度　0.5LUX
商品ｺ-ﾄﾞ（51081）
 x2個以上



（左写真のコードは付属してます）

(暗い被写体時は自動で
白黒高感度/Day & Night
では有りません)
 夜間10Ｗ以上の蛍光灯があればＯＫ
薄暗い場所もOK！人の目より明るい
屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.5LUX　高感度
 信号方式 アナログ(CVBS)信号 & AHD(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL
上下左右反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ピンホール
レンズ		  　ｆ=3.7ｍｍ(F1.2)
*人相確認距離約4～5m
 画角  (ピント範囲：0.2ｍ～∞）
水平約80度、垂直約43度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　36x36x23(d)mm
 電圧/電流 最低動作電圧DC6V～DC12V/約80mA (センター+,2.1Фmm) まで
 重量 　　 約80ｇ 筺体はアルミ製,裏面小穴開きプラスチック板
【オプション】
注意・・電源電圧に注意！
**市販のDC12Vアダプタは
14～15V出ますので使用不可
熱破損防止にACアダプタはぜひ当社の
12V安定化電源をお勧めします。
電池Boxも可

延長コードは
3mﾞ(46914)や3本コード
(47346)(47094)(47236)(47815)(47816)(48057)(48058)
等が必要です



 220万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS)信号 & AHD-H高画質信号切り替え可




詳細   実写
映像		  夜間
実写
映像



ボードﾚﾝｽﾞﾀｲﾌﾟ
カラーCMOS小型カメラ
200万画素1200TVL
最低照度　0.5LUX
商品ｺ-ﾄﾞ（51097）

（左写真のコードは付属してます）

(暗い被写体時は自動で
白黒高感度/Day & Night
では有りません)


 夜間10Ｗ以上の蛍光灯があればＯＫ
薄暗い場所もOK！人の目より明るい
屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.5LUX　高感度
 信号方式 アナログ(CVBS)信号 & AHD-H(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL
上下左右反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ  　ｆ=3.6ｍｍ(F1.2)
*人相確認距離約4～5m
 画角  (ピント範囲：0.2ｍ～∞）
水平約82度、垂直約45度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　36x36x30(d)mm
 電圧/電流 最低動作電圧DC6V～DC12V/約80mA (センター+,2.1Фmm) まで
 重量 　　 約92ｇ 筺体はアルミ製,裏面小穴開きプラスチック板
*2018.11.20～筐体デザインが変更

 補修用コード
(51194)

【オプション】
注意・・電源電圧に注意！
**市販のDC12Vアダプタは
14～15V出ますので使用不可
熱破損防止にACアダプタはぜひ当社の
12V安定化電源(46667)をお勧めします。
電池Boxも可


他のボードレンズも付けられます（レンズ一覧へ）

延長コードは
3mﾞ(46914)や3本コード
(47346)(47094)(47236)(47815)(47816)(48057)(48058)
等が必要です


 220万画素でハイビジョンの画質で監視を実現!!
アナログ(CVBS)信号 & AHD(1080p)高画質信号切り替え可



詳細   実写
映像
*レンズが小さく高画質では有りません


ボードﾚﾝｽﾞﾀｲﾌﾟ
カラーCMOS小型カメラ
200万画素1200TVL
最低照度　0.5LUX
商品ｺ-ﾄﾞ（51113）


（左写真のコードは付属してます）

(暗い被写体時は自動で
白黒高感度/Day & Night
では有りません)


 夜間10Ｗ以上の蛍光灯があればＯＫ
薄暗い場所もOK！人の目より明るい
屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.5LUX　高感度
 信号方式 アナログ(CVBS)信号 & AHD-H(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL
上下左右反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
ボードレンズ  　ｆ=1.8ｍｍ(F2.0)
*人相確認距離約4～5m
 画角  水平約130度/垂直約90度
　事務所内、人相確認距離約3～4ｍ
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　36x36x26(d)mm
 電圧/電流 最低動作電圧DC6V～DC12V/約80mA (センター+,2.1Фmm) まで
 重量 　　 約92ｇ 筺体はアルミ製,裏面小穴開きプラスチック板

【オプション】
注意・・電源電圧に注意！
**市販のDC12Vアダプタは
14～15V出ますので使用不可
熱破損防止にACアダプタはぜひ当社の
12V安定化電源(46667)をお勧めします。
電池Boxも可

他のボードレンズも付けられます（レンズ一覧へ）

延長コードは
3mﾞ(46914)や3本コード
(47346)(47094)(47236)(47815)(47816)(48057)(48058)
等が必要です



 220万画素フルハイビジョン
アナログ(CVBS)信号 & AHD-H高画質信号切り替え可




詳細  昼間
実写
映像		  夜間
実写
映像



f=2.8～12mmバリフォーカル
　ﾚﾝｽﾞﾀｲﾌﾟ
カラーCMOS小型カメラ
200万画素1200TVL
最低照度　0.5LUX
商品ｺ-ﾄﾞ（51544）

（左写真のコードは付属してます）
*IRカットフィルター入りで昼間より鮮明
(赤外線には反応しません)
(暗い被写体時は自動で
白黒高感度/Day & Night
では有りません)


 夜間10Ｗ以上の蛍光灯があればＯＫ
薄暗い場所もOK！人の目より明るい
屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.5LUX　高感度
 信号方式 アナログ(CVBS)信号 & AHD-H(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/FL
上下左右反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルター入りで鮮明画像です
ボードレンズ  　ｆ=2.8～12ｍｍ(F1.4)
*人相確認距離約4～10m
 画角  (ピント範囲：0.2ｍ～∞）
水平約95～22度、垂直約48～10度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約　57x36x30(d)mm
 電圧/電流 最低動作電圧DC6V～DC12V/約80mA (センター+,2.1Фmm) まで
 重量 　　 約100ｇ 筺体はアルミ製,裏面小穴開きプラスチック板

 補修用コード
(51194)
【オプション】
注意・・電源電圧に注意！
**市販のDC12Vアダプタは14～15V出ますので使用不可
熱破損防止にACアダプタはぜひ当社の
12V安定化電源(46667)をお勧めします。
電池Boxも可

他のボードレンズも
付けられます↓

延長コードは
3mﾞ(46914)や3本コード
(47346)(47094)(47236)(47815)(47816)(48057)(48058)
等が必要です



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL

センサー型の監視カメラ

 詳細 メニュー
表示  		  夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用センサー型カメラ
固定焦点ピンホールレンズ
f=4.3mm
商品コード(51227)

 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　・本体ケーブル部にOSDスイッチ付き
カメラからのOSD操作も可能です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


※IRカットフィルターが常時付いておりますので
赤外線には反応しません


 屋内仕様
【仕様】
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　0.5LUX
 信号方式 アナログ(CVBS)信号 & AHD(1080p)信号
切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD操作不可
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
ボードレンズ  　ｆ=4.3ｍｍ(F1.2)
*人相確認距離約6～7m
 画角  (ピント範囲：1ｍ～∞）
水平約68度、垂直約35度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		  　1/50～1/100000 sec自動
 サイズ   約70x120x80(h)mm
 電圧/電流 DC12V/約80mA (センター+,2.1Фmm)
 重量 　　 約145ｇ 筺体はプラスチック製


    220万画素でフルハイビジョン
アナログ(CVBS:960H)信号, AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


常時カラー固定設定可能
(常時カラー設定時はIR反応しません)
高鮮明機220万画素で1200TVL
全体
詳細		 メニュー
表示 		  昼間
実写映像		   夜間
実写映像

カラー屋内用カメラ
DCオートアイリスバリフォーカルレンズ付
f=2.8～12mm
商品コード(51269)

 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


220万画素,高性能機
ナイトビジョン仕様カメラ
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●DCオートアイリスレンズ
弊社の別売のDCオートアイリスレンズ全てが取付可能です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
 ●D-WDR:ワイドダイナミック付
　　明暗の差を軽減します　
部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズを軽減します
●IRカットフィルターリムーバブル式内蔵:
　　　　昼間にIR光カットでより鮮明に
　　　　,また夜間別売赤外線照射器に反応します
●夜間常時カラー,自動白黒(赤外線対応)切替設定可能
●FL(フリッカーレス機能内蔵）:
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です

*メニュー表示内容は予告なく変わる場合が有ります

 屋内仕様 (屋外利用の際は屋外ハウジングへ収納されて下さい)
【仕様】
撮像素子  1/3インチＳＯＮY IMX327+NVP2450H
　　CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.001LUX　の高感度
電子感度アップ機能：:x1～x30倍設定可
 信号方式 AHD-H(1080p)・CVBS(アナログ)・TVI・CVI ：切り替え
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/ATB/WDR逆光補正,/フリッカーレス/UTC
　3D-DNR(スノーノイズ軽減)/アナログ(CVBS)&AHD切り替え
DCオートアイリス
レンズ		  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
超ワイド～準望遠
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約50(w)x50(h)x90mm
 電圧/電流 DC12V/約120mA (センター+,2.1Фmm)
 重量 　　 約　190ｇ 筺体はアルミ箱+プラスチック製
*2020.10.28～2in1
*2020.06.25～--IRカットフィルター内蔵で赤外線には反応しません
*2021.3.25～4in1+高性能仕様へ変更




   220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え


全体  詳細 メニュー
表示 		  昼間
実写映像		   夜間
実写映像

カラー屋内用カメラ
DCオートアイリスバリフォーカルレンズ内蔵
f=2.8～12mm
商品コード(51080)

 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


220万画素,高性能機
従来のアナログ(CVBS)映像信号と
最新のAHD-H(1080p)信号を切り替え出力可能
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

 屋内仕様 (屋外利用の際は屋外ハウジングへ収納されて下さい)
【仕様】
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 アナログ(CVBS)信号 & AHD-H(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
*上下左右反転可能
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
DCオートアイリス
レンズ		  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約47(w)x55(h)x150mm
 電圧/電流 DC12V/約110mA (センター+,2.1Фmm)
 重量 　　 約　240ｇ 筺体はプラスチック製


    220万画素フルハイビジョン
アナログ(CVBS:960H)信号　+　 AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
（アナログ + HD(AHD/TVI/CVI) 同時２出力）
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

 f=2.8mm(F1.4)
画角 水平約100度
垂直約52度

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド
220万画素 1200TVL
(51424)
 付属品
*f=2.8mmCSマウント
固定焦点マニュルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


 f=2.8～12mm(F1.4)
画角 水平約100～32度
垂直約52～17度

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～10m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
(51432)
 付属品
*f=2.8～12mmCSマウント
DCオートアイリスバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


 f=5～50mm(F1.4)
画角 水平約51～5.5度
垂直約39～4度

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
(51692)
 付属品
*f=5～50mmCSマウント(5MP)
DCオートアイリスバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

 f=5～100mm(F1.4)
画角 水平約51～2.7度
垂直約39～2.1度

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
(51434)
 付属品
*f=5～100mmCSマウント
DCオートアイリスバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

 f=70～300mm(F1.4)

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
(51435)
 付属品
*f=70～300mmCSマウント
マニュルバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

 【仕様】夜間1０Ｗ以上の照明があればＯＫ
【仕様】屋内仕様
撮像素子 1/2.9インチ SONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL(CVBS)
 最低照度  0.0001LUX
 信号方式 CVBS(アナログ） /1Vp-p75Ω/BNCPorRCAJ
HD 1080p (AHD/TVI/CVI 切替)(1080p)BNCPorRCAJ
同時２信号出力(CVBS+HD)します
 S/N比 　　55ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/ACE
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/18マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)
/アナログ(CVBS) & HD(AHD/TVU/CVI) 同時出力
IRカットフィルター常時オン

バリフォーカルレンズ		 レンズ無し　（51431）
f=2.8mm　（51424）固定レンズ
f=2.8～12mm (51432) 2MPDCオートアイリス
f=5～50mm-(51433) 3MP,DCオートアイリス
f=5～100mm-(51434) 2MP,DCオートアイリス
f=70～300mm-(51435)
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		   1/60～1/50000 sec自動
 サイズ
重量(約)		   約65(w)x59(h)x
(L)145(51424)370g/120(51431)330g/159(51432)390g
/195(51433)490g/205(51434)500g/265(51435)870g
 電圧/電流 DC12V/130mA(センター+,2.1Фmm)


（赤外線照射器には反応しません）
　 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
※HD(AHD,TVI時)コネクター側のみUTCコントロール対応

●IRカットフィルタ内蔵（常時オン）:
　太陽光の赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明な画像です
（赤外線照射器には反応しません）
●DCオートアイリスレンズ対応
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●ACE・D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です
シャッタースピードによる明るさ調整ができなくなる為本機能使用時は
DCオートアイリスレンズ併用時のみ対応

注意：ブラケットは付属してません
オプション：ブラケット金具←クリック


全体  詳細

  【カメラ本体レンズ無し】
(51431)
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
別売のCSマウントマニュアルレンズも利用可能ですがマニュアル連具はフリッカレスは対応しません



220万画素デジタルフルハイビジョン
HD-SDI映像信号　+　 AHD(1080p) 信号同時2出力
（注：アナログCVBS信号は出力されません）
 HD-SDI+AHD 2.2メガピクセル 　屋内用フルハイビジョンカメラ
フルHD-1920x1080 30p（1920ｘ1080ピクセル,30p）　


220万画素　カラーHD-SDIカメラ
(f=2.8mm)画角：水平約95度
詳細全体
実写撮影画像
SA-51442カラーHD-SDI
2.1メガピクセル屋内用カメラ
+3メガピクセルレンズ付
(51442)
【セット内容】
2.1ＭＰカメラ本体
*3MPマニュアルアイリスレンズ
f=2.8mm（50863）広角固定焦点
*ACアダプター
*BNCP/RCAJ
*注意：ブラケット無し

220万画素　カラーHD-SDIカメラ
(f=2.8～12mm)
画角：水平約95～22度
詳細全体
実写撮影画像
SA-51443カラーHD-SDI
2.1メガピクセル屋内用カメラ
+3メガピクセルレンズ付
(51443)
【セット内容】
2.1ＭＰカメラ本体
*3MPバリフォーカル
DCオートアイリスレンズ
f=2.8～12mm（50862）
*ACアダプター
*BNCP/RCAJ
*注意：ブラケット無し


220万画素　カラーHD-SDIカメラ
(f=5～50mm)
画角：水平約51～5.5度
詳細全体
実写撮影画像
SA-51444カラーHD-SDI
2.1メガピクセル屋内用カメラ
+3メガピクセルレンズ付
(51444)
【セット内容】
カメラ本体
*6MPバリフォーカル
DCオートアイリスレンズ
f=5～50mm（51150）
*ACアダプター
*BNCP/RCAJ
*注意：ブラケット無し

220万画素　カラーHD-SDIカメラ
(f=5～100mm)
画角：水平約51～2.7度
詳細全体
実写撮影画像
SA-51445カラーHD-SDI
2.1メガピクセル屋内用カメラ
+2メガピクセルレンズ付
(51445)
【セット内容】
2.1ＭＰカメラ本体
*2MPバリフォーカル
DCオートアイリスレンズ
f=5～100mm（51234）
*ACアダプター
*BNCP/RCAJ
*注意：ブラケット無し



220万画素　カラーHD-SDIカメラ
(f=70～300mm)
詳細全体
実写撮影画像
SA-51446カラーHD-SDI
2.1メガピクセル屋内用カメラ
+レンズ付
商品コード(51446)
【セット内容】
2.1ＭＰカメラ本体
*f=70～300mm
*ACアダプター
*BNCP/RCAJ
*注意：ブラケット無し




注意・・カメラ取り付け金具(別売)は付属してませんので別途お選び下さい←クリック
【仕様】
撮像　素子 　1/2.8インチ SONY STARVIS IMX307
　Color 2.1Megapixel　CMOS　イメージセンサー
　画素数 　　有効画素数243万画素（1944(H)ｘ1225(V)）
　撮像　出力 　HD-SDI 1920x1080 30p (1.485Gbps SMPTE 292M) （BNC端子)　ｘ１
　AHD(1080p) （BNC端子)　ｘ１
レンズ
   (51442)　f=2.8mm固定 3MP　マニュアルアイリス
　　画角：水平約95度　垂直約71度
 (51443)　f=2.8～12mm 3MPDCオートアイリス
　画角：水平約95～22度　垂直約70～17度
 (51444)　f=5～50mm 3MPDCオートアイリス
　画角：水平約51～5.5度　垂直約39～4.1度
 (51445)　f=5～100mm 2MP　DCオートアイリス
　　画角：水平約51～2.7度　垂直約39～2.1度
  (51446)　f=70～300mm
レンズマウント 　CS
OSD機能設定 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/ACE
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/18マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)
/ HD-SDI & AHD(1080p) 　同時2信号出力
IRカットフィルター常時オン
電子シャッター 　自動
 スキャン方式  プログレッシブスキャン
　最低　照度
DSS(電子感度アップ)		 　0.01 LUX
　電子感度アップ：x2/x4/x8/x16/x32倍変更可
 Day & Night
（ON/OFF)		  常時カラー/常時白黒/AUTO(暗くなればカラーから白黒へ自動切換え)
SN比 　　50dB以上
　動作温度範囲 　0℃～＋50℃
　本体のみ
寸法
重量		 　約64(w) x59（H）x120(L)mm　
　　重量約320g（本体）　
　電源 　DC12V/200mmA、 センター+　

●HD-SDI信号とは：
最新の放送業務用のハイビジョン映像信号規格で
非常に高精細なハイビジョン映像を同軸1本で
タイムラグ無く伝送することが可能です

・SMPTE 292M(1.485Gbps) 1920x1080 30p

注意・・・HD-SDI信号は専用の対応機器のみに接続可能です
（HDMI等への映像信号を変換される場合、モニターが
　1920ｘ1080-30pに対応していない場合、正常に表示されません）

●AHD(1080p)信号
注意：AHD出力は(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
※HD(AHD時)コネクター側のみUTCコントロール対応

●IRカットフィルタ内蔵（常時オン）:
　太陽光の赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明な画像です
（赤外線照射器には反応しません）
●DCオートアイリスレンズ対応
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●ACE・D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です
シャッタースピードによる明るさ調整ができなくなる為本機能使用時は
DCオートアイリスレンズ併用時のみ対応


 【レンズ無し】
(51441)
カメラ本体+ACアダプター+BNCP,RCAJ


 注意・・・HD-SDI 接続ケーブルは、*弊社のS-5C-FBを推奨（最大約150ｍまで）
3C-2Vの場合、最大約40ｍほどまでです

*極太ケーブル(DC12V電源/映像の2本一体ケーブル）では　20m(49622)/30m(49623)までが併用可能です

（上記数値は目安で、他社製は保証値ではございません）



 220万画素フルハイビジョン
HD-SDI映像信号　+　 HD (AHD(1080p) &CVI(1080p)&CVBSアナログ 切替)
信号切り替え出力可(5 in 1)
（HD-SDI + HD(AHD/CVI/CVBS切替) 同時２出力）
220万画素　光学２０倍電動ズームカメラ（UTC,RS-485コントロール）
通常はカラーで、薄暗い場所は自動的に高感度白黒映像でくっきり画像(Day&Night)
UTC+RS485コントロール対応
光学20倍
カラー電動ズーム
２２０万画素
常時カラー固定設定可能
(常時カラー設定時はIR反応しません)
Day&Nightカメラ
高機能高性能なカメラです



 全体
  詳細  メニュー
画面		 昼間
実写
映像		 夜間
実写
映像
接続例



SA-51631
【内容】
*カメラ本体
*DC12V ACアダプターx1
*取り説,保証書
●光学ｘ20倍電動ズームレンズ（オートフォーカス）
本体裏面のスイッチまたは、UTC、RS-485信号より
電動ズームレンズのコントロールが可能です
（ズーム調整、フォーカス調整、MENU操作）
※電源再起動時は、前回電源切断時のズーム位置へ
　自動的に調整されます
●UTC機能対応（Coaxial Control)：
※(AHD時のみ）HD映像側コネクターのみ
　コントロール可能,HD-SDIとCVBSは利用不可です

　カメラのズーム操作やOSDメニュー設定を
　映像同軸線を通じて弊社UTC機能対応DVRから
　遠隔操作が可能です　（コントロール線不要）
※UTCからのズームコントロール時は
　DVR側マウスのクリックで1クリック
　ｘ１倍ステップアップダウンします

●RS-485　ズームコントロール(推奨)
※(AHD+CVBS+HD-SDI)の全てが
　コントロール可能です
(下記コントローラーが別途必要です)

　RS-485コントローラー(別売2芯線）から
ズーム調整可能（OSDメニュー操作も可能です）
※RS-485からのズームコントロール時は
　連続したズーム操作も可能です

●IRカットフィルタ-リムーバブル:
　昼間は赤外線の影響を
　IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する
　赤外線対応仕様です
(夜間は赤外線照射機を併用下さい)

●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です
撮像素子　 1/2.8インチカラー
2.1MegaPixel
SONY製　 STARVIS IMX307 CMOS イメージセンサー
画素数 総画素数220万画素
　/有効画素数210万画素（1920ｘ1080）
解像度 1200TVライン
映像方式 HD-SDI　1080p/30  ｘ１　BNCJ
HD (AHD/CVI/CVBSアナログ 切替)　ｘ１
1Vp-p75ΩBNCJ
同時２信号出力(HD-SDI + HD)します
S/N　Ratio   55ｄB以上
最低照度 　　0.0001LUX (0.001LUX x32倍sens-up時）
　　　(51452)より明るく映ります
レンズ 20倍(光学電動ズーム)
f=5.7～102mm F1.8-3.9
ピントの範囲：約1ｍ(WIDE時)～∞
ズーム調整速度(WIDE～TELE端)：約6秒
フォーカス調整速度：約4秒
 画角  　水平約51度～2.7度,垂直約39度～2.1度
デジタルズーム なし
Day&Night あり（赤外線カットフィルター連動）
CDS照度センサー（カラー/白黒）連動設定
、または常時カラー固定設定可能
(常時カラー設定時はIR反応しません)
*別売のIR赤外線照射器と併用出来ます
シャッタースピード オート　1/30～1/30000sec 自動
Sens-Up:最大32倍
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/リアルWDR/
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/16マスクエリア設定可/ACE
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)/HD-SDI&HD同時2出力
昼間はIRカットフィルターが自動で入り鮮明画像です
同期方式  内部同期
動作周囲温度   0℃～+50℃
プロトコル RS-485(PELCO-D , 2400bps)
UTC (CoC) 　　※HD側コネクターのみ対応(AHD/TVI時のみ）
電源  DC12V　250mA
サイズ   約61mm(W)ｘ61mm(H)ｘ115mm(L)
重量   約430g



屋外設置の際は
別売屋外ハウジングへ収納されてください
【オプション】   RS485パンチルトカメラ用コントローラー
コンパクトリモコン
別のコントローラーもご利用可能です
変更時　差額再計算します



(50802)

ジョグノブでP/Tカメラを
上下左右とツマミを回しズーム調整可能
拡大

ジョイスティックリモコンのみ
(50802)
(ACアダプターx1+取り説+保証書)


全体   詳細
ズーム調整ツマミ付
連続旋回(PAN)
速度固定ボタン付き
ジョイスティックコントローラー
SA-51545
 (コントローラー本体＋ACアダプター）
 出力信号 RS-485（Pelco-D)
 電源 DC１２V 　1W/約80mA
 サイズ 約260（L)x150（W)ｘ130（H)ｍｍ
 重量  約670ｇ
 連続旋回(PAN)は数分以上は行わないで下さい
(カメラの旋回機構部品が痛みます)
  【オプション】*コントローラー2線平行線は0.5mmで数百m可
20m以下時(短距離で外来ノイズが無い環境用)
コントローラー(RS485)用線/m(48408)
  		 20m以上時
0.5x2芯シールドコントローラー(RS485)用線/m(50154)
**100m巻き/m(50154)
 		 20m以上時
コントローラー(RS485)用線/m(50153)
**100m巻き/m(50153)



 220万画素フルハイビジョン
TVI(1080p) 信号出力

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
電動ズームカメラ
 全体
詳細		 メニュー
表示 		 昼間
実写 		 夜間
実写 		  電動
ズーム
動作
実写
接続例1 接続例2
(別売ACアダプター併用例）



new
TVI(1080p)
ワンケーブルカラーカメラ
バレット型
赤外線照射器内蔵
電動バリフォーカルレンズ
f=2.8～12mm（オートフォーカス）
商品コード(51333)
SA-51333
 付属品（注意：電源器は付属してません)


 (51333/51332)用ジョイントBox
（51305)


屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力
 【主な特長】

●高感度 ２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●電動オートフォーカスf=2.8～12mmバリフォーカルレンズ
DVR等からのUTC遠隔コントロールにより
本機のオートフォーカス電動ズームレンズを調整可能です
設置後のズーム角度調整、ピント調整が簡単に行えます
(セミオートフォーカス：操作中に自動でピント調整します)
注：本体に操作スイッチは付いておりません

●UTC機能対応（Coaxial Control)：
　カメラの電動ズームコントロール・OSDメニューを
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラのズーム調整やメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更やズーム調整が可能です

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
屋外防雨仕様（IP67)
【仕様】
撮像素子 　2 Megapixel 高感度CMOSイメージセンサー
　Progressive Scan
 画素数 総画素数 220万画素 /
　有効画素 210万画素 30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.005LUX　の高感度
 信号方式
ワンケーブル　TVI(1080p)出力
(専用電源器(51295,51296)と接続下さい

*ワンケーブル専用電源無しでのご利用も可能ですが,
別途DC12V1AのACアダプター電源が必要です
（ワンケーブル電源器とＡＣアダプターの同時接続不可）
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線
照射器		  　超強力 840nm LED4個、照射距離Max約30～40m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:16倍
(設定：OFF/x2～16倍)/上下,左右反転
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ 電動オートフォーカスバリフォーカルレンズ
　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約92x89(h)x270mm
 電圧/電流 ワンケーブル電源接続時
約Max8.2W(50mA～150mA/DC約44V)
 重量 　　 約950ｇ ベース部含む
　　筺体はアルミに塗装+シェドはABS


 *専用電源機を使用しない場合は・・・
従来の2本一体ケーブルで
直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ
接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE)
安定化電源ACアダプター
発熱しにくい
トランスレススイッチング方式
(46667)
2.1Фmmプラグ付き,センター+
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)








全体/詳細



CVBS+TVI(1080p)+AHD(1080p,720p)映像信号用
2分配機
*BNCJ-1入力
*BNCJ-2出力
*DC12V電源
*電源ランプ

SA-50838
（DC12C ACアダプター付属)

※UTC信号は通信できません

*映像入力:　75Ω(0.8～1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx2個
*消費電流：約110mA
*ｻｲｽﾞ・・57(W)x49(H)x27/42(D)mm, 約63g
*使用温度範囲　: 0℃～+55℃



拡大
CVBS+AHD(1080p,720p)+TVI(1080p) +UTC信号対応 映像信号4分配器
SA-51054(51054)
 (*DC12V専用ACアダプター付属)

1台のカメラで4台迄のモニターが使用可能
CH4のみUTC信号スルー対応　(UTC対応カメラ～対応DVRのUTC操作が可能です）
*映像入力:　75Ω(1Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx4個
*消費電流：約50mA
*ｻｲｽﾞ・・138(W)x30(H)x86(D)mm, 約120g
*使用温度範囲　: -10℃～+45℃
【オプション】BNCP/RCAJ(46069)



表面裏面
CVBS+AHD(1080p,720p)+TVI(1080p)
映像信号8ch入力16ch出力
（4ch入力時は8ch出力)
新SA-51055
*映像入力:　75Ω(0.8～1.2Vp-p) BNCJx8ch
*映像出力: 75Ω(1Vp-p) BNCJx16ch
*DC12V,ACアダプター付き,約230mA
*ｻｲｽﾞ・・482(W)x44(H)x170(D)mm, 約1.3Kg



 拡大





SA-50549ケーブル延長器
(映像/電源）⇔LANケーブル
1/set　
 *CVBS/AHD(1080p,720p)/TVI(1080p)映像信号接続可能
　(100mまで確認済・CAT－５E以上のLANコードをお使いください)

1組の映像信号と電源（DC１２V/24V)を
1本のLANケーブル（4ペア/8芯）に変換し
簡単に延長ができます

※注意・・・一般のLANの信号とは異なりますで
　絶対にPCやハブなどのネットワーク機器に
　接続しないでください　（機器が破損します）

・映像信号：1V p-p,75 Ohms
・映像信号のみの最大延長距離：Maｘ300M
・CAT5E以上(24AWGツイストペアケーブル）
　のLANケーブルを推奨（4ペア/8芯 使用）
・サイズ：約50ｘ25ｘ21ｍｍ

ピンアサイン
１：電源マイナス
２：電源プラス
３：電源マイナス
４：電源プラス
５：電源マイナス
６：電源プラス
７：映像
８：映像


*2018.1.19～ピンアサイン変更（電源線2ペア→3ペア使用へ変更）

電圧降下/距離の目安
LANケーブルAWG24単線8芯使用時（電源線は4芯3ペア使用）
50M (12V) 100M (12V) 50M (24V) 100M (24V)
50mA 11.8V 11.6V 23.8V 23.6V
100mA 11.5V 11.2V 23.5V 23.3V
150mA 11.3V 10.9V 23.3V 22.9V
200mA 11.2V 10.6V 23.1V 22.5V
250mA 11.0V 10.2V 22.9V 22.2V
300mA 10.8V 9.9V 22.7V 21.9V
400mA 10.4V - 22.3V 21.2V
500mA 9.8V - 21.9V 20.5V



AHD(720p)+AHD(1080p)カメラの映像信号を増幅します
(モニターもしくは録画機側へ１台接続します)
3C-2V時：最大400ｍまで延長可能
5C-2V(またはS-5C-FB）時：最大800ｍまで延長可能

（２台使用時 (5C-2V(またはS-5C-FB）時：1200mまで延長可能）



全体/詳細



AHD(720p)+AHD(1080p)専用映像増幅器
周波数（２種）・明るさ調整可能

*BNCJ-1入力
*BNCJ-1出力
*DC12V電源
*電源ランプ
*連結ケーブル付

SA-51078
 （DC12C ACアダプター付属)

*映像入力:75Ω(0.8～1.2Vp-p) BNCJx1個
*映像出力: 75Ω(1Vp-p) BNCJx1個
*消費電流：Max約180mA
*ｻｲｽﾞ・・57(W)x49(H)x27/42(D)mm, 約73g
*使用温度範囲　: 0℃～+55℃

注意：推奨使用ケーブル長は
3C-2V時：200～400ｍ
5C-2V(またはS-5C-FB）時：400～800ｍ
になります
（極端に短い距離では使用できません）



 *Max計約200m先の4台のカメラの映像信号CVBS+AHD+AHD+H(1080p)を
１本のLANケーブル(CAT5以上)で延長、接続出来ます

*注意・・送信側に1台,受信側に1台,(51076)が計2台必要です(もしくは51077と併用）


表裏面 接続例
SA-51076ケーブル延長器
1個(51076)
*映像信号CVBS+AHD(720p)+AHD(1080p)を接続可能
　(最大200mまで・CAT－５E以上のLANコードをお使いください)
*最大4台迄のカメラ映像を市販のカテゴリー5以上のLANケーブル1本で
延長し4台のカメラ映像をモニター可能（総距離 Max200mまで）
*映像線を4本引き回す手間が不要で長距離延長出来ます
　CAT5以上ケーブル使用（RJ４５コネクター接続、もしくは8芯線接続）
*映像信号:75Ω入出力1Vp-p
*サイズ:138x66x28,約190g



   *Max計約200m先のMax16台のカメラの映像信号CVBS+AHD(720p)+AHD(1080p)を
4本のLANケーブル（CAT5以上）で下記(51077)へ集合接続して別売16chDVR録画機等へ接続出来ます


裏面
CVBS+AHD(720p)+AHD(1080p)映像信号16ch入力(LAN線)--16ch出力(BNC)
SA-51077(51077)
****（51076)と併用して利用します
*映像入力:　(51076)LANケーブルで接続75Ω(0.8～1.2Vp-p) 16ch
　CAT5以上ケーブル使用（RJ４５コネクター接続、もしくは8芯線接続）
*映像出力: 75Ω(1Vp-p) BNCJx16ch?別売16chDVR等の映像入力へ
*ｻｲｽﾞ・・482(W)x44(H)x170(D)mm (1U) , 約1.3Kg








 【補修部品】


【補修品】50926用赤外線LEDユニット￥1730(50895)

 【補修部品】
51116用赤外線照射24LEDユニット
 商品コード(51146)￥3220



【6LEDユニット交換,工費込】
（51095)用
特殊工具が無いと開きません
*要特殊工具,弊社でのみの交換可
￥3450(51144)

 【補修部品】51091/51092/51093用
赤外線照射12LEDユニット
 コード(51145)￥3220
 【補修品】50936・用,赤外線LEDユニット-￥1840(51033)

 【補修部品】51091/51092/51093用
赤外線照射12LEDユニット
*51240用IRユニット(51283)

 コード(51145)￥3220
 【補修品】51226用赤外線LEDユニット-￥2070(51287)



【補修品】旧-50868&51024用赤外線LEDユニット緑基盤￥1830(50869)


【補修品】新-50868&51024用赤外線LEDユニット黒基盤-￥1830(51236)

【補修品】50982用,赤外線LEDユニット-￥2300(51050)

50982&50962専用
アルミ製壁金具
(51229)

取り付けた状態

(50982)&(50962)も利用可能		 H型鋼のフランジ
取付金具(51231)


【補修品】51023用,赤外線LEDユニット-(51049)






 ＜AHD1080p(AHD-H)・TVI(1080p)について＞
※AHD(1080P)・TVI(1080P)は同等の画質になります
クリック拡大↓

TVI(1080p)、AHD(1080p)：AnalogHighDefinition映像信号とは
既存の従来のアナログ(CVBS)）用の同軸配線を使用し
高精細なFull-HD画質（1920ｘ1080ピクセル）のアナログフルハイビジョン映像を
ほとんどタイムラグ無く伝送することが可能です

注意・・・HD-SDI信号や
従来のアナログ(CVBS)と互換性はありません
AHD-H(1080p)信号は専用のAHD(1080p)対応機器のみに
TVI(1080p)信号は専用のTVI(1080p)対応機器のみに
接続可能です

TVI・AHD1080p(AHD-H)信号を
アナログ(CVBS)専用機器やAHD(720p)機器へは接続できませんが
アナログ(CVBS)信号（コンポジット映像信号）を
AHD対応DVRへ入力可能です

同一カメラによるAHD映像出力画像と
アナログ(CVBS)映像出力画像の比較実写画像←クリック
各種解像度比較
各種カメラ映像信号比較
  CVBSカメラ
(コンポジットアナログ信号)		 AHD(720p)カメラ ver1.0
130万画素
(アナログハイビジョン信号)		 AHD(1080p(AHD-H),4M,5M,4K)カメラ
220万画素～800万画素
(アナログフルハイビジョン信号)		  TVI(1080p,4M,5M,4K)カメラ
220万画素～800万画素
(アナログフルハイビジョン信号)		 HD-SDIカメラ
220万画素
（フルハイビジョンデジタル信号）
解像度 52万画素
(一部137万画素）
944ｘ480
SDアナログ画質		 約130万画素
1280ｘ720
ハイビジョン画質		 約220万画素・400万画素・500万画素～
1920ｘ1080、2560x1440、2560x1920 ピクセル
フルハイビジョン画質		 約210万画素
1920ｘ1080
フルハイビジョン画質
画質 通常画質 高画質 高画質 超高画質
最大伝送距離
（3C-2V使用時）		 最大約300ｍまで  最大約300ｍまで 最大約300ｍまで  最大約40ｍまで
最大伝送距離
(S-5C-FB使用時)		  最大約500ｍまで   最大約500ｍまで 最大約500ｍまで   最大約150ｍまで
価格 低価格 低価格 低価格 高価
接続可能機器 ・コンポジット映像対応機器
(従来のTVモニターの
外部入力等へも直接接続可能)

・AHD対応DVR
・AHD-H対応DVR
・AHD(720p)対応機器
・AHD(1080p)対応機器
（AHD対応DVR等)
 ・各解像度に対応した
AHD対応機器
（AHD-H対応DVR等)
注：AHD(720p)へは接続できません		 ・各解像度に対応した
TVI対応機器
注：AHD(720p)へは接続できません		 ・HD-SDI対応機器
(HD-SDI対応DVR等)

AHD用適合ケーブルはページ最下部へ記載致してます ↓



AHD-HとCVBS(アナログ)信号モード切り替え機能はTV等のアナログモニターにてピント調整や設置角度を確認出来て便利な機能です
 ↓アナログ(CVBS)設定時のみにはワンケーブルユニット(46887)が利用可能です
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)



2P配線
ジョイントターミナル
(51598)
3P配線
ジョイントターミナル
(51599)

 壁金具(51629)



台風時期は誘導雷による機器の破損が多くなります
ケーブル長が長い場合や屋外配線施工時
カメラと録画機側へ取付て下さい

(↑クリック拡大)
SPDサージプロテクター(避雷器)
 SA-50780
近距離はもちろん数十Km先からの誘導雷や映像ケーブルが
長いカメラへの誘導電圧（誘導雷）
による機器破損が多発してます。
避雷器(サージアブソーバー)は機器の被害を
最小限に止める為の必需品です
(屋外設置の際は市販の防水ウオールBox内へ収納下さい)
 製品仕様
映像端子
 映像入力：BNCP
映像出力：BNCJ
対応入出力信号
 HD-SDI　(最大帯域　2.97Gb/s)
AHD,TVI (5M,4M,1080p,720p)
CVBSアナログ
弊社(AHD,TVI,アナログ)ワンケーブルカメラ・電源機
(51166,51411,51295,51296,51332,51333,51292,46887)
サージ保護
 　最大８KV　
　本体寸法
重量		 　約75(w) x25（H）x25(L)mm　
　重量約70g（本体）

*録画機やカメラや周辺機器の入出力BNC端子の途中へ入れて
　　既存等の地中アースへ緑のアース線を接続します
*誘導雷や外来高電圧パルスノイズから
　　機器の破損を低減します,下記以上のパルス電流や直雷は保護範囲外となります
*最大サージ電圧：Max8KV/1ns(ナノセコンド)
*アース線は必ず地中アースへ接続下さい(D種接地）
 【オプション】
  DVR側へ接続の際は下記2点が必要です
   BNC-JJ
(46076)
BNCP中継用
両端BNCP

RG58,BNC付同軸線,
  (51427)BNCP-0.5m-BNCP





完売御礼

    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します


高鮮明機220万画素で1200TVL

 全体
詳細		  メニュー
表示 		  昼間
実写映像		 夜間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラー屋内用ドームカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51238)



カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51238)-940nm


昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します


【オプション】
  		 壁取付金具
(アルミ)

↑クリック詳細

   屋内仕様

【仕様】
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED30個、照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約128Φx98(hi)
 電圧/電流 DC12V/約70mA→300mA (センター+,2.1Фmm)
 重量 　　 約　300ｇ 筺体はプラスチック製



 【補修品】51238・赤外線LEDユニット(51303)





    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL高性能機

 全体詳細 メニュー
表示 		  昼間の
実写 		  夜間の
実写
51240と
同じで
ケース違い
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラーカメラ
強力赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51458)



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
屋外仕様(屋内も設置可能)
明かり無しでもOK！
220万画素,1200TVL,
220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)・ACE：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】 （防雨仕様/IP66）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力 840nm LED42個、
　　照射距離Max約25m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/16マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)/アナログ(CVBS)&AHD-H切替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～47度、垂直約36～22度
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約89Ф(本体)x310x100(h)mm
 電圧/電流 DC12V/約100mA→400mA (センター+,2.1Фmm)
 重量 　　 約600ｇ 筺体は総アルミに塗装
*2019.8.6～51240(同仕様)の後継機,新ケース
*2025.4.1～ケース形状変更

5159751458//51314用840nm
IRユニット(51605)

↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)




 f=5～50mm(F1.4)
画角 水平約51～5.5度
垂直約39～4度

全体  詳細  昼間
実写
映像		 夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
(51433)
 付属品
*f=5～50mmCSマウント
DCオートアイリスバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

ナイトビジョン仕様高鮮明機
220万画素で1200TVL

↑クリック拡大
 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
バリフォーカルレンズ仕様
f=2.8～12mm
商品コード(51604)


カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51604)-940nm



昼間はカラーで夜はナイトビジョン仕様で明るく
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3カ所の六角ネジを緩め
3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え式(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラ本体にOSDスイッチ付
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●Real-WDR(リアルワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
 *もちろん屋内へもご利用可能です
【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.8インチSONY Starvis IMX307
2.2Megapixel Starvis CMOSイメージセンサー
DSP:Nexchip 2441H
Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
　　電子感度アップ付:x2,x4,x6,x8,x10,x15,x20,x25,x30倍
　UTCで変更可
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
注意：UTCからも切り替え操作可能
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　超強力840nmLED36個、照射距離Max約30～35m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/Real-WDR/
　3D-DNR(スノーノイズ軽減)
/アナログ(CVBS)&AHD&TVI&CVI切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=2.8～12ｍｍ(F1.8)
*人相確認距離約5～9m
 画角     (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約149x138x95(H)
 電圧/電流 DC12V/約100mA→360mA (センター+,2.1Фmm)
 重量 約　600ｇ 筺体はアルミダイカスト製

 【補修品】
(51604)用IRユニット
(51640)





 映像+電源+コントロール信号が1本の75Ω同軸ケーブル(ワンケーブル)で重畳出来ますので配線工事が簡単便利です
 本機のワンケーブルは映像出力がTVI信号となってます
弊社のTVI対応DVR51170/51175/51180(又は映像変換機51410/50907等)へ接続されてご使用下さい

新型TVIワンケーブル機器(注意:従来のAHD/CVBSワンケーブル機器への接続は出来ません)
SA-51295(4CH)/SA-51296(8CH)電源器と併用下さい
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像、UTC信号(メニュー操作)を伝送出来ますので設置工事が楽です
*3C2VでMax100m迄/5C2Vで300m迄延長可
 220万画素フルハイビジョン
ワンケーブルTVI(1080p) 信号出力可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
 全体
詳細		 メニュー
表示 		 昼間
実写 		 夜間
実写
接続例1 接続例2
(別売ACアダプター併用例）



new
TVI(1080p)
ワンケーブルカラーカメラ
バレット型
赤外線照射器内蔵
固定焦点広角レンズ
f=2.8mm
商品コード(51332)
SA-51332
 付属品（注意：電源器は付属してません)


 (51332/51333)用ジョイントBox
（51305)


屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力
 【主な特長】
●高感度 ２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●f=2.8mm　広角レンズ

●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更が可能です
注：本体に操作スイッチは付いておりません

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
屋外防雨仕様（IP67)
【仕様】
撮像素子 　2 Megapixel 高感度CMOSイメージセンサー
　Progressive Scan
 画素数 総画素数 220万画素 /
　有効画素 210万画素 30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.005LUX　の高感度
 信号方式
ワンケーブル　TVI(1080p)出力
(専用電源器(51295,51296)と接続下さい

*ワンケーブル専用電源無しでのご利用も可能ですが,
別途DC12V1AのACアダプター電源が必要です
（ワンケーブル電源器とＡＣアダプターの同時接続不可）
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線
照射器		  　超強力 840nm LED2個、照射距離Max約30m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:16倍
(設定：OFF/x2～16倍)/上下,左右反転
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ 固定焦点広角レンズ
　ｆ=2.8ｍｍ(F1.2)
*人相確認距離約3～5m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100度、垂直約52度　
超ワイド
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約58x61(h)x163mm
 電圧/電流 ワンケーブル電源接続時
約Max8.2W(50mA～100mA/DC約44V)
 重量 　　 約350ｇ ベース部含む
　　筺体はアルミに塗装


 *専用電源機を使用しない場合は・・・
従来の2本一体ケーブルで
直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ
接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE)
安定化電源ACアダプター
発熱しにくい
トランスレススイッチング方式
(46667)
2.1Фmmプラグ付き,センター+
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)




新型TVIワンケーブル機器(注意:従来のAHD/CVBSワンケーブル機器への接続は出来ません)
SA-51295(4CH)/SA-51296(8CH)電源器と併用下さい
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像、UTC信号(メニュー+ズームコントロール)を伝送出来ますので設置工事が楽です
*3C2VでMax100m迄/5C2Vで300m迄延長可
 220万画素フルハイビジョン
TVI(1080p) 信号出力

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
電動ズームカメラ
 全体
詳細		 メニュー
表示 		 昼間
実写 		 夜間
実写 		  電動
ズーム
動作
実写
接続例1 接続例2
(別売ACアダプター併用例）



new
TVI(1080p)
ワンケーブルカラーカメラ
バレット型
赤外線照射器内蔵
電動バリフォーカルレンズ
f=2.8～12mm（オートフォーカス）
商品コード(51333)
SA-51333
 付属品（注意：電源器は付属してません)


 (51333/51332)用ジョイントBox
（51305)


屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力
 【主な特長】

●高感度 ２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●電動オートフォーカスf=2.8～12mmバリフォーカルレンズ
DVR等からのUTC遠隔コントロールにより
本機のオートフォーカス電動ズームレンズを調整可能です
設置後のズーム角度調整、ピント調整が簡単に行えます
(セミオートフォーカス：操作中に自動でピント調整します)
注：本体に操作スイッチは付いておりません

●UTC機能対応（Coaxial Control)：
　カメラの電動ズームコントロール・OSDメニューを
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラのズーム調整やメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更やズーム調整が可能です

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
屋外防雨仕様（IP67)
【仕様】
撮像素子 　2 Megapixel 高感度CMOSイメージセンサー
　Progressive Scan
 画素数 総画素数 220万画素 /
　有効画素 210万画素 30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.005LUX　の高感度
 信号方式
ワンケーブル　TVI(1080p)出力
(専用電源器(51295,51296)と接続下さい

*ワンケーブル専用電源無しでのご利用も可能ですが,
別途DC12V1AのACアダプター電源が必要です
（ワンケーブル電源器とＡＣアダプターの同時接続不可）
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線
照射器		  　超強力 840nm LED4個、照射距離Max約30～40m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:16倍
(設定：OFF/x2～16倍)/上下,左右反転
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ 電動オートフォーカスバリフォーカルレンズ
　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約92x89(h)x270mm
 電圧/電流 ワンケーブル電源接続時
約Max8.2W(50mA～150mA/DC約44V)
 重量 　　 約950ｇ ベース部含む
　　筺体はアルミに塗装+シェドはABS


 *専用電源機を使用しない場合は・・・
従来の2本一体ケーブルで
直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ
接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE)
安定化電源ACアダプター
発熱しにくい
トランスレススイッチング方式
(46667)
2.1Фmmプラグ付き,センター+
↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)




新型TVIワンケーブル機器(注意:従来のAHD/CVBSワンケーブル機器への接続は出来ません)
SA-51295(4CH)/SA-51296(8CH)電源器と併用下さい
別売の3C2V/5C2V(両端BNCP)ケーブル1本で電源と映像、UTC信号(メニュー+ズームコントロール)を伝送出来ますので設置工事が楽です
*3C2VでMax100m迄/5C2Vで300m迄延長可
 220万画素フルハイビジョン
ワンケーブルTVI(1080p) 信号出力可

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
ベース部はジョイントBoxとして利用可↓
電動ズームカメラ
 全体
詳細		 メニュー
表示 		 昼間
実写 		 夜間
実写 		  電動
ズーム
動作
実写
接続例 接続例2


new
TVI(1080p)
ワンケーブルカラーカメラ
赤外線照射器内蔵
電動バリフォーカルレンズ
f=2.8～12mm（オートフォーカス）
商品コード(51292)
 付属品（注意：電源器は付属してません)
*六角レンチ-1


【オプション品】

↑クリック拡大
51292用ブラケット
(51511)

屋外仕様(屋内も設置可能)
（防雨仕様/IP67）
明かり無しでもOK！
220万画素,1200TVL,高性能機
TVI(1080p)信号出力
 【主な特長】

●高感度 ２MP-CMOSイメージセンサー
夜間、赤外線照射無しでも0.005LUXの明るく鮮明な映像を撮影します

●TVI(1080p)ワンケーブルカメラ:
別売の3C-2V（Max100m）/S-5C-FB（Max300m）
(両端BNCP)ケーブル1本で電源と映像、
コントロール信号を伝送できますので、設置工事が楽です
別途要：SA-51295　(4台用) /　SA-51296 (8台用)　専用電源器

●電動オートフォーカスf=2.8～12mmバリフォーカルレンズ
本体OSDスイッチまたはDVRからのUTC遠隔コントロールにより
本機のオートフォーカス電動ズームレンズを調整可能です
設置後のズーム角度調整、ピント調整が簡単に行えます
(セミオートフォーカス：操作中に自動でピント調整します)
注：本体に操作スイッチは付いておりません

●UTC機能対応（Coaxial Control)：
　カメラの電動ズームコントロール・OSDメニューを
　映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラのズーム調整やメニューの
　再調整がDVRモニタ-画面より可能）
*例：弊社のUTC機能付DVRのマウス操作で→専用電源機
　→TVIワンケーブルカメラのOSD内容変更やズーム調整が可能です

●120dB WDR(ワイドダイナミック)：
従来のデジタルワイドダイナミックレンジ（D-WDR)より逆光時等の
明暗の差が少なく、暗部を明るく見やすい映像にします　(120dB)

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max16倍で夜間明るく映ります
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
●3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
屋外防雨仕様（IP67)
【仕様】
撮像素子 　2 Megapixel 高感度CMOSイメージセンサー
　Progressive Scan
 画素数 総画素数 220万画素 /
　有効画素 210万画素 30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.005LUX　の高感度
 信号方式
ワンケーブル　TVI(1080p)出力
*ワンケーブル専用電源無しでのご利用も可能ですが,
別途DC12V1AのACアダプター電源が必要です
（ワンケーブル電源器とＡＣアダプターの同時接続不可）
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線
照射器		  　超強力 840nm LED２個、照射距離Max約30m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 内部同期,AGC/ATW/BLC/HSBLC逆光補正,/120dB-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:16倍
(設定：OFF/x2～16倍)/上下,左右反転
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ 電動オートフォーカスバリフォーカルレンズ
　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度　
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約146Фx125(h)mm(ベース部含む）
 電圧/電流 ワンケーブル接続時
約Max7W(50～100mA/DC約44V)
 重量 　　 約900ｇ ベース部含む
　　筺体は総アルミに白塗装


 *専用電源機を使用しない場合は・・・
従来の2本一体ケーブルで
直接弊社TVI信号入力対応機器(DVRや映像信号変換機)へ
接続利用の際は下記ACアダプターが別途必要です
DC12V-1A(PSE)
安定化電源ACアダプター
発熱しにくい
トランスレススイッチング方式
(46667)
2.1Фmmプラグ付き,センター+




ワンケーブルカメラ：51333・51292カメラ専用電源

詳細   接続例


TVIワンケーブルカメラ専用電源器(4ch)
SA-51295
(51295)


最大４台までのTVI(1080p)ワンケーブルカメラへ
同軸1本で電源/映像を伝送可能です
（各ＣＨ　1映像出力）　ｘ　４ＣＨ

*コントロール信号スルーパス機能：
　弊社のUTC機能付DVRのマウス操作で→本機電源機→TVIワンケーブルカメラの
　　　　　　　　OSD内容変更やズーム調整が可能です

*映像出力信号：TVI
(TVI映像信号は対応DVRまたは映像信号変換器へ接続します
　(入力解像度と同じ解像度で出力します)
*対応カメラ：TVI(5M) / TVI(4M) / TVI(1080p) 　ワンケーブルカメラ
（専用)ワンケーブルカメラ以外にはお使いいただけません）
*電源：ＡＣ100V/出力DC48V,　最大65W
*サイズ：315(W)x46(H)x242(D)
*重量：2.3Ｋｇ

*重畳ケーブル長：3C2VでMax約100m・S5CFB(又は5C2V)でMax約300m迄対応

詳細   接続例


TVIワンケーブルカメラ専用電源器(8ch)
SA-51296(51296)


最大8台までのTVI(1080p)ワンケーブルカメラへ
同軸1本で電源/映像を伝送可能です
（各ＣＨ　1映像出力）　ｘ　8ＣＨ

*コントロール信号スルーパス機能：
　弊社のUTC機能付DVRのマウス操作で→本機電源機→TVIワンケーブルカメラの
　　　　　　　　OSD内容変更やズーム調整が可能です

*映像出力信号：TVI
(TVI映像信号は対応DVRまたは映像信号変換器へ接続します
　(入力解像度と同じ解像度で出力します)
*対応カメラ：TVI(5M) / TVI(4M) / TVI(1080p)　ワンケーブルカメラ
（専用)ワンケーブルカメラ以外にはお使いいただけません）
*電源：ＡＣ100V/出力DC48V,　最大65W
*サイズ：315(W)x46(H)x242(D)
*重量：2.3Ｋｇ

*重畳ケーブル長：3C2VでMax約100m・S5CFB(又は5C2V)でMax約300m迄対応




220万画素のフルハイビジョン
AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力はノイズが入りますのでAHDにてご使用下さい
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可

 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点超広角レンズ
f=1.8mm
商品コード(51212)

屋外仕様(屋内も設置可能)
明かり無しでもOK！
220万画素,高性能機
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
注意：カメラからのOSD操作が可能です
,UTC機能付きDVR側からも切り替え可能です↓)
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
   超広角レンズ仕様(水平約136度)
【仕様】 （防雨仕様/IP66）
撮像素子 1/2.9インチSONY Starvis IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.0001LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
1Vp-p75Ω/BNCPorRCAJ
 赤外線照射器  　840nm強力LED3個、照射距離Max約20m
 S/N比 　70ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からも切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=1.8ｍｍ(F2.0)
*人相確認距離約4～6m
 画角    (ピント調整範囲：1ｍ～∞）
水平約136度、垂直約73度
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/30～1/500,000 sec自動
 サイズ   約　65Фx190(L)mm
 電圧/電流 DC12V/約60mA→420mA (センター+,2.1Фmm)
 重量 　　 約320ｇ 筺体はABS製+アクリル

*2018.10.22～OSDスイッチ変更
*2022.10.14～Starvis IMX307へ変更

↓詳細クリック   【オプション品・弊社カメラ・ブラケット専用取り付けステンレス金具】

壁面ジョイントBox
金具(51454)

単管
ポール用金具(51311)
ポール用金具(51312)

壁コーナーや
角柱や大きい丸柱用
金具(51313)

H型鋼のフランジ
取付金具(51231)



 220万画素フルハイビジョン
HD-SDI映像信号　+　 HD (AHD(1080p) &TVI(1080p) &CVI(1080p)&CVBSアナログ 切替)
信号切り替え出力可(5 in 1)
（HD-SDI + HD(AHD/TVI/CVI/CVBS切替) 同時２出力）
220万画素　光学２０倍電動ズームカメラ（UTC,RS-485コントロール）
通常はカラーで、薄暗い場所は自動的に高感度白黒映像でくっきり画像(Day&Night)
UTC+RS485コントロール対応
光学20倍
カラー電動ズーム
２２０万画素
Day&Nightカメラ


高機能高性能なカメラです




 全体,
詳細 		  メニュー
画面		 昼間
実写
映像		 夜間
実写
映像



SA-51452(51452)
【内容】
*カメラ本体
*DC12V ACアダプターx1
*取り説,保証書
●光学ｘ20倍電動ズームレンズ（オートフォーカス）
本体裏面のスイッチまたは、UTC、RS-485信号より
電動ズームレンズのコントロールが可能です
（ズーム調整、フォーカス調整、MENU操作）
※電源再起動時は、前回電源切断時のズーム位置へ
　自動的に調整されます
●UTC機能対応（Coaxial Control)：
※(AHD/TVI時のみ）HD映像側コネクターのみ
　コントロール可能,HD-SDIとCVBSは利用不可です

　カメラのズーム操作やOSDメニュー設定を
　映像同軸線を通じて弊社UTC機能対応DVRから
　遠隔操作が可能です　（コントロール線不要）
※UTCからのズームコントロール時は
　DVR側マウスのクリックで1クリック
　ｘ１倍ステップアップダウンします

●RS-485　ズームコントロール(推奨)
※(AHD+TVI+CVBS+HD-SDI)の全てが
　コントロール可能です
(下記コントローラーが別途必要です)

　RS-485コントローラー(別売2芯線）から
ズーム調整可能（OSDメニュー操作も可能です）
※RS-485からのズームコントロール時は
　連続したズーム操作も可能です

●IRカットフィルタ-リムーバブル:
　昼間は赤外線の影響を
　IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する
　赤外線対応仕様です
(夜間は赤外線照射機を併用下さい)

●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●ACE・D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です
撮像素子　 1/3インチカラー
Panasonic製 2.1MegaPixel CMOS
画素数 総画素数220万画素
　/有効画素数210万画素（1920ｘ1080）
解像度 1200TVライン
映像方式 HD-SDI　1080p/30  ｘ１　BNCJ
HD (AHD/TVI/CVI/CVBSアナログ 切替)　ｘ１
1Vp-p75ΩBNCJ
同時２信号出力(HD-SDI + HD)します
S/N　Ratio   55ｄB以上
最低照度 　　0.05LUX (0.001LUX x32倍sens-up時）
レンズ 20倍(光学電動ズーム)
f=5～100mm F1.8-3.0
ピントの範囲：約1ｍ(WIDE時)～∞
ズーム調整速度(WIDE～TELE端)：約7秒
フォーカス調整速度：約4秒
 画角  　水平約51度～2.7度,垂直約39度～2.1度
デジタルズーム なし
Day&Night あり（赤外線カットフィルター連動）
CDS照度センサー（カラー/白黒）連動設定
、または常時カラー固定設定
シャッタースピード オート　1/30～1/30000sec 自動
Sens-Up:最大32倍
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/16マスクエリア設定可/ACE
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)/HD-SDI&HD同時2出力
昼間はIRカットフィルターが自動で入り鮮明画像です
同期方式  内部同期
動作周囲温度   0℃～+50℃
プロトコル RS-485(PELCO-D , 2400bps)
UTC (CoC) 　　※HD側コネクターのみ対応(AHD/TVI時のみ）
電源  DC12V　250mA
サイズ   約58mm(W)ｘ63mm(H)ｘ98mm(L)
重量   約390g



屋外設置の際は
別売屋外ハウジングへ収納されてください




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します
高鮮明機220万画素で1200TVL高性能機

 全体詳細 メニュー
表示 		  昼間の
実写 		  夜間
実写
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
カラーカメラ
赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51314)



カラー屋外用カメラ(特殊仕様品)不可視外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
バリフォーカルレンズ
f=2.8～12mm
商品コード(51314)-940nm



昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
屋外仕様(屋内も設置可能)
明かり無しでもOK！
220万画素,1200TVL,
220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max32倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)・ACE：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】 （防雨仕様/IP66）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　強力 840nm LED42個、
　　照射距離Max約20m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/16マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:32倍
(設定：OFF/x2～32倍)/アナログ(CVBS)&AHD-H切替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=2.8～12ｍｍ(F1.2)
*人相確認距離約3～9m
 画角    (ピント調整範囲：1ｍ～∞）
水平約100～32度、垂直約52～17度
超ワイド～準望遠
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約70Φ(本体)x245x80(h)mm
 電圧/電流 DC12V/約70mA→360mA (センター+,2.1Фmm)
 重量 　　 約360ｇ 筺体は総アルミに塗装


ベースBox(51490)




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) 信号切り替え出力可
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します

全体
詳細 		 昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
高感度ミニドーム カラーカメラ
鮮明画像でお勧め品
220万画素 1200TVL
商品コード(51096)
完売

最低照度が低く 薄暗い場所もOK
目立ちにくいミニドームカメラ
人相確認距離約4～5m
薄暗い場所も対応のカメラです
このカメラは最低照度が低く高感度な為
影の黒い部分が塗りつぶれず
見え易くなります



オプションレンズ
取り付け簡単(ｽﾌﾟﾘｸﾞによる固定式)
 f=2.8mm （51479)
 f=3.7mm （51043)
 f=4.3mm （51044)
 f=8mm （50884) (50889)

 【仕様】夜間1０Ｗ以上の蛍光灯があればＯＫ
 撮像素子 1/2.7インチAptina製
カラーCMOSイメージセンサー
 画素数 総画素数 220万画素 （2000hx1121v）
有効画素 210万画素 （1984hx1105v）
 　TVライン 水平 1200TVL
 最低照度   　　　0.5LUX
 信号方式 アナログ(CVBS)信号 & AHD(1080p)信号切り替え可
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比  　　48ｄB以上
OSD
&
自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは
切り替え可能です↓
内部同期
,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD
切り替え
ボードレンズ f=4mm(F1.8)
 画角  (ピント範囲：1ｍ～∞）
水平約86度、垂直約46度
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		   1/60～1/100000 sec自動
 サイズ    約　73Ф(ベース)x　(h)55mm
 電圧/電流 DC12V/80mA(センター+,2.1Фmm)
 重量 約　78g　
【オプション】
*半球カバー(48932)
  補修用コード
(51194)




   220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD-H(1080p)信号の切り替え出力可
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL


 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51280)


カラー屋外用カメラ(特殊仕様品)
不可視赤外線LED仕様
（照射距離は840nmの約半分です)
夜間赤く光らない
940nm赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51280)-940nm


昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から3軸偏角可
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラからのOSD操作も可能です
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に
良く反応する赤外線対応仕様です
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】屋外仕様（防雨仕様/IP66）
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　の高感度
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 赤外線照射器  　840nmLED15個、照射距離Max約15m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作も可能です
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ   　ｆ=3.6ｍｍ(F1.2)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約82度、垂直約45度
温度範囲   使用温度範囲約　-10～+60度
 シャッター
スピード		  　1/30～1/50000 sec自動
 サイズ   約100Φx80(hi)
 電圧/電流 DC12V/約70mA→210mA (センター+,2.1Фmm)
 重量 　　 約　340ｇ 筺体はアルミダイカスト製





    220万画素フルハイビジョン
 220万画素高鮮明のフルハイビジョンカメラ
AHD(1080ｐ）出力はAHD 専用DVR(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL
昼間はカラーで夜は
より鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可

 詳細
全体		 メニュー
表示 		 夜間
実写映像 		 昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51268)

軒下防滴屋外仕様(屋内も設置可能)
明かり無しでもOK！
 【主な特長】
注意：CVBS(アナログ)映像信号は出力しません
●赤く光らない940nm赤外線LED使用
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
注意：カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】 （軒下防滴仕様/IP65）
撮像素子 1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.05LUX　の高感度
 信号方式 AHD(1080p)、
NTSC 1Vp-p75Ω/BNCPorRCAJ　
注意：CVBS(アナログ)信号は出力しません
 赤外線照射器  　まったく光らない940nmLED10個、照射距離Max約10m
 S/N比 　　69ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)
レンズ  　ｆ=3.6ｍｍ(F1.4)
*人相確認距離約6～7m
 画角    (ピント調整範囲：1ｍ～∞）
水平約76度、垂直約41度
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/100000 sec自動
 サイズ   約　30Фx140(L)mm
 電圧/電流 DC12V/約90mA→180mA (センター+,2.1Фmm)
 重量 　　 約140ｇ 筺体はアルミダイカスト製



AHD-H(1080p）映像（もしくはAHD720p)と
アナログ(CVBS）を同時に録画可能
1080p(1920x1080pixel)を15fps/ch　または
720p:(1280ｘ720pixel）の高解像度な動画で
各ch30ｆｐｓ最速のリアルタイム動画を録画再生可能
（CVBS時はWD1(944ｘ480））
 VGA(D-sub15Pin)・HDMI同時２出力

録画中に再生、ネットワークも可能(Triplex)
*遠隔地から本機へアクセスして
PCやiPhone、iPad、Android端末から
遠隔監視、遠隔操作が可能です
Webブラウザー（IE）からもアクセス可能
CMS（一括遠隔監視ソフト付き）
HDMI+VGAモニター同時出力
（最大1920x1080のフルHD出力可能）
日本語メニュー表示
USBマウス+IRリモコン付き
＜32CH　ネットワーク機能付DVR録画機＞

USBマウス付+IRリモコン付・便利なジョグダイヤル式


表面拡大
裏面拡大
実際の再生映像
フルスクリーン（ｊｐｇ） 		 実際の再生映像
４分割（ｊｐｇ）
実際の再生映像
9分割（ｊｐｇ） 		 実際の再生映像
16分割（ｊｐｇ）
ライブ映像の画像32分割(jpg)
iPhone,Android
スマートフォンからの遠隔監視画面
超高画質、高圧縮なH.264記録方式
遠隔地から監視出来る
ネットワークサーバー機能内蔵
（Windows XP/Vista/7/8/10対応)
32チャンネルDVR録画機

HDD無し
SA51016DVR+Net
特価￥213000完売(51016)リモコン/マウス付き
個
 ４TB,HDD搭載機です
SA51016DVR+Net+4TB(51036)
特価￥229000完売リモコン/マウス付き
個
 ８TB(4TBx2),HDD搭載機です
SA51016DVR+Net+８TB(51037)
特価￥245000完売リモコン/マウス付き
個
 １６TB(4TBx4),HDD搭載機です
SA51016DVR+Net+16TB(51038)
特価￥277000完売リモコン/マウス付き
個
 ３２TB(4TBx8),HDD搭載機です
SA51016DVR+Net+32TB(51039)
特価￥341000完売リモコン/マウス付き
個
  ６４TB(8TBx8),HDD搭載機です
SA51016DVR+Net+64TB(51040)
特価￥477000完売リモコン/マウス付き
個

※遠隔監視対応ソフトウェア

・PC、Webブラウザーによる監視
対応ブラウザー
InternetExplorer 10/11
（注：Microsoft Edge　非対応)

・PC用CMS遠隔一括監視ソフトウェア
NVMS-1000 →ダウンロード
（51170,51175,51180,51060,50696,50810
,50927,50841,50826,50938,50756,50946
,51070,50916,50832,50877,50950,50955対応）
Windows XP/7/8/8.1/10対応

 ※遠隔監視対応ソフトウェア

・iPhone/iPad用
　遠隔監視ソフトウェア
SuperLive Plus (iOS 11.1以降）
SuperLivePro (iOS 11.1まで）

・Android端末用
　遠隔監視ソフトウェア
SuperLivePlus
SuperLivePro
SuperLiveHD
※ネットワーク遠隔監視、
　USBバックアップ再生対応確認OS

・Microsoft Windows 7　　 (32bit/64bit)
・Microsoft Windows 8　　 (32bit/64bit)
・Microsoft Windows 8.1 　(32bit/64bit)
・Microsoft Windows 10　 (32bit/64bit)


UTC機能（Coaxial Control)：
　UTC対応カメラのOSDメニューを映像同軸線を通じて
　本DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）

iPhone,Androidスマートフォンより遠隔監視可能
NAT機能で簡単アクセス（ポートの開放・固定IP不要）


 同時に映像とメニュー出力可


製品仕様　録画中に再生、ネットワークも可能(Triplex)　
映像入力 AHD-H(1080p) or AHD(720p) or アナログ(CVBS) 　32入力(BNCJ)
1.0Vp-p.75Ω(BNC Type)　NTSC
映像出力 ＜メイン＞
VGA(D-sub15pin)ｘ１出力
HDMIｘ１出力
（800x600、1024ｘ768、1280ｘ1024、1920ｘ1080（フルHD)）
音声入出力 入力ｘ16　出力ｘ1　　RCAJ
録画フレーム数
解像度
 AHD-H(1080p)入力時：1920x1080Pixel　
３２CH合計480ｆｐｓ (15fps/ch)
各CHごとに　（1～15ｆｐｓ）１ｆｐｓ刻み設定可能

AHD(720p)入力時：1280x720Pixel　
３２CH合計960ｆｐｓ (30fps/ch)
各CHごとに　（1～30ｆｐｓ）１ｆｐｓ刻み設定可能

アナログ(CVBS)入力時960H(WD1)：944x480Pixel
３２CH合計960ｆｐｓ (30fps/ch)
各CHごとに　（1～30ｆｐｓ）１ｆｐｓ刻み設定可能
記録方式 H.264(録画・ネットワーク）
録画時間
（32ch入力時の目安）
録画中に再生も可能
(Triplex)　		 ・1TＢあたりの録画可能時間例　（ＮＴＳＣ）
約15時間
（32CH/AHD 720p 1280x720/最高画質/合計960ｆｐｓ(30fps/ch)時)
（32CH/AHD-H 1080p 1920x1080/最高画質/合計480ｆｐｓ(15fps/ch)時)
上記は道路などの映像の変化量の
多い場所での録画時間です。
(もちろん弊社全てのDVRも本機も自動上書き録画可)
録画映像の検索 日時検索、カレンダー検索、イベント検索、録画データー検索
 年/月/日/時/分/秒
記録表示 		  本機はインターネット回線接続（NTP)により時刻の自動修正を行います
 HDD
 ８x3.5” SATA HDD(最大8TB迄)
裏面
アラーム入力
アラーム出力		 無電圧接点入力x16、（NO,NC)
無電圧接点出力ｘ4（NO)
*モーション感知や
アラーム接点入力時に設定時間の
接点出力やスナップショット、Eメール送信も可能
(ブザー等も鳴らせます)
 インターフェース USB2.0、RS-485
モーション感知
録画時間		 5、10、15、20、30、60秒、2、3、5分間
 モーション感知エリア 各CH 横22ｘ縦15マスの任意のエリア
 プリアラーム録画時間
（モーション・接点入力時前）		 5,10,15,20,25,30秒間（遡って記録）
 再生速度 早送り：約x2、x4、x8、x16
巻き戻し約：ｘ8、ｘ16、ｘ32
スロー再生約：1/2、1/4
 ズーム機能 2倍
バックアップ USBメモリースティック、ネットワークバックアップ（PC)
 警告ブザー ビデオロス時/モーション反応時
/HDDエラー時/接点入力時
　（音無しも可能）
アラーム継続時間（5、10、20、30、60、120秒間、連続、に設定可能可能）
 スケジュール録画
(タイマー録画)		 24時間中の時間帯/曜日/CH別ごとの録画設定
（連続予約録画、モーション反応録画、アラーム接点入力録画）
電源 AC100V 50/60Hz
 消費電力 約200Ｗ
正常動作温度 +5℃～+40℃
重量 約7kg(HDD無し)
サイズ 約430x89x450mm

停電復帰後の動作 自動的に設定の録画モード機能を開始します
*全イベントの回数は：Max-イベント

HDD無しタイプはHDDは内蔵してませんので市販のHDDをお買い求め下さい
(5～60秒（5秒刻み設定）,シーケンシャル(スキャン)機能で
　1/2/3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23/24/25/26/28/29/30/31/32ch と切り替わります)

●【補修品】専用IRリモコン(50705)￥1200
  HDMI 1.5mケーブル
Ver2.0(4K)対応
￥600（51260)
個
  HDMI 3mケーブル
Ver2.0(4K)対応
￥800（50839)
個
*VGA端子付き:TVより格安な市販の
　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
 　出力解像度は
（800ｘ600、1024ｘ768、1280ｘ1024、1920ｘ1080ピクセル)
＜対応一覧表＞
*HDMI端子付き:液晶TVや格安な市販の
　　　　　PCのモニター(要接続線)へ接続映像出力出来ます
 　出力解像度は
　(800ｘ600、1024ｘ768、1280ｘ1024、1920ｘ1080ピクセル)
注意・・・
本機のメインモニター出力は、HDMI、VGA出力のみです
推奨HDD：Seagate製 S-ATA
(HDD格安ｻｲﾄ例)
*2018.3.14～裏面デザイン変更

*ライブ時は

フルスクリーン、4分割、9分割、16分割、20分割（5ｘ4）、25分割（5ｘ5）、30分割（6ｘ5）、36分割（6ｘ6）表示が可能です
（30分割や36分割表示をした場合、１～３２CHまで映像は映りますが、それ以降は空白表示になります）

*録画再生時の分割画面

※ライブ映像は32ｃｈを一括表示できますが録画再生映像の同時表示は最大8分割までで4つの分割画面（1～8、9～16,17CH)を切り替えて再生表示します




    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

 f=2.8～12mm(F1.4)
画角 水平約100～32度
垂直約52～17度

全体+
詳細 		 昼間
 実写		 工事中
夜間
実写
映像
人相確認距離約4～10m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
商品コード(51326)
大特価￥完売
(51432)が後継機です
個
 付属品
*f=2.8～12mmCSマウント
　　　　2MPDCオートアイリス
　　　　　バリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

 【仕様】夜間1０Ｗ以上の照明があればＯＫ
【仕様】屋内仕様
撮像素子 1/2.8インチSONY Exmor IMX307
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL(CVBS)
 最低照度  0.05LUX
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/ BNCPorRCAJ　
 S/N比 　　55ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD切り替え
昼間はIRカットフィルターが自動で入り鮮明画像です

バリフォーカルレンズ		 f=2.8～12mm-(51326)DCオートアイリス
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		   1/60～1/50000 sec自動
 サイズ   約68(w)x60(h)x(L)155(51326)
 電圧/電流 DC12V/110mA(センター+,2.1Фmm)
 重量 約　370ｇ(51326)



赤外線照射機に良く反応しますので
屋外設置の際は別売屋外ハウジングへ収納し
弊社赤外線照射機との併用もお勧めします
　 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
　カメラから直接OSDメニュー操作も可能です

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です


注意：ブラケットは付属してません
オプション：ブラケット金具←クリック
 【カメラ本体レンズ無し】
  商品コード(51309)
特価￥7700
個
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
別売のCSマウントマニュアルレンズも利用可能ですがマニュアル連具はフリッカレスは対応しません



    220万画素フルハイビジョン
アナログ(CVBS:960H)信号 & AHD(1080p) &TVI(1080p) &CVI(1080p)信号切り替え出力可(4 in 1)
 220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD,TVI(1080ｐ）出力はAHD,TVI 専用DVR(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL


 詳細 メニュー
表示 		 夜間
実写映像 		  昼間
実写映像
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

カラー屋外用カメラ
赤外線照射器内蔵
固定焦点レンズ
f=3.6mm
商品コード(51226)
SA-51226
大特価￥完売
個


昼間はカラーで夜はより鮮明な白黒(Day&Night)自動切換え
取り付けた状態から偏角可
屋外仕様(屋内も設置可能)
明かり無しでもOK！

220万画素,高性能機
従来のアナログ(CVBS)映像信号と
AHD,TVI,CVI(1080p)信号を切り替え出力可能(4 in 1)
 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
注意：カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します

【仕様】屋外仕様 （防雨仕様/IP66）
撮像素子  1/2.9インチSONY Exmor IMX323
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL
 最低照度   　　　照射器無しで0.01LUX　
 信号方式 AHD(1080p)、TVI（1080p)、CVI(1080p)
アナログ(CVBS)信号 切り替え可(4 in 1)
NTSC 1Vp-p75Ω/BNCPorRCAJ　
 赤外線照射器  　840nmLED15個、照射距離Max約15m
 S/N比 　　36ｄB以上
OSD
&
 自動調整		 カメラからのOSD操作は出来ません
,UTC機能付きDVR側からは切り替え可能です↓)
内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
　3D-DNR(スノーノイズ軽減)/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)
昼間はIRカットフィルターが自動で入り鮮明画像です
レンズ  　ｆ=3.6ｍｍ(F1.2)
*人相確認距離約6～7m
 画角   (ピント範囲：1ｍ～∞）
水平約82度、垂直約45度
温度範囲   使用温度範囲約　-20～+60度
 シャッター
スピード		  　1/60～1/50000 sec自動
 サイズ   約　111Фx80(H)mm
 電圧/電流 DC12V/約90mA→220mA (センター+,2.1Фmm)
 重量 　　 約360ｇ ベース筺体はアルミダイカスト製
透明カバーは強化プラスチック
【補修品】51226用赤外線LEDユニット-￥1800(51287)
個




220万画素高鮮明のフルハイビジョンカメラ
注意：CVBSアナログ出力は従来のアナログ機器へ接続可能ですが
AHD(1080ｐ）出力はAHD(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

 f=2.8～12mm(F1.4)
画角 水平約100～32度
垂直約52～17度

全体  詳細  昼間
 実写		 夜間
実写
映像
人相確認距離約4～10m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像でワイド～準望遠
220万画素 1200TVL
商品コード(50933)
大特価￥14600
個
 付属品
*f=2.8～12mmCSマウント
　　　　3MPバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


f=5～50mm(F1.4)
画角  水平約51-5.5度
垂直約39～4.1度

全体  詳細  昼間
実写
実写 		  夜間
実写
映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像で標準～高望遠
220万画素 1200TVL
商品コード(51151)
大特価￥20800
個
 付属品
*f=5～50mmCSマウント
　　　　3MPバリフォーカルレンズ(51150)
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)



f=5～100mm(F1.4)
画角  水平約51-2.7度
垂直約39～2.1度

全体  詳細  実写   夜間
実写映像
人相確認距離約4～m
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
 高画質 カラーカメラ
高鮮明画像で標準～高望遠
220万画素 1200TVL
商品コード(50935)
大特価￥26800
個
 付属品
*f=5～100mmCSマウント
　　　　　1.3MPバリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)


f=70～300mm(F1.4)

全体 詳細  実写
1080pフルハイビジョンカメラですので
　画像が非常に鮮明です
*FL：フリッカレス機能は利用不可
 高画質 カラーカメラ
高鮮明画像で標準～超望遠
220万画素 1200TVL
商品コード(50967)
大特価￥48800
個
 付属品
*f=70～300mmCSマウント
　　　　　バリフォーカルレンズ
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)

 【仕様】夜間1０Ｗ以上の照明があればＯＫ
【仕様】屋内仕様
撮像素子 1/2.9インチSONY Exmor IMX322
2.2Megapixel CMOSイメージセンサー Progressive Scan
 画素数 総画素数 220万画素 （2000hx1121v）
　有効画素 210万画素 （1984hx1105v）30fps
水平解像度 1200TVL(CVBS)
 最低照度  0.05LUX
 信号方式 CVBS /1Vp-p75Ω/BNCPorRCAJ
AHD-H(1080p)BNCPorRCAJ
同時出力します
 S/N比 　　55ｄB以上
OSD
&
 自動調整		 内部同期,AGC/AWB/BLC/HSBLC逆光補正,/D-WDR/
FL(フリッカーレス）/3D-DNR(スノーノイズ軽減)
/4マスクエリア設定可
　電子感度アップ(センサーアップ)MAX:30倍
(設定：OFF/x2～30倍)/アナログ(CVBS)&AHD同時出力
昼間はIRカットフィルターが自動で入り鮮明画像です

バリフォーカルレンズ		 f=2.8～12mm-(50862)DCオートアイリス
f=5～50mm-(51150)3MP,DCオートアイリス
f=5～100mm-(50897)1.3MP,DCオートアイリス
f=70～300mm-(51035)
温度範囲   使用温度範囲約　-10～+50度
 シャッター
スピード		   1/60～1/50000 sec自動
 サイズ   約60(w)x50(h)x
(L)160(50933)/170(50934)/205(50935)/270(50967)
 電圧/電流 DC12V/130mA(センター+,2.1Фmm)
 重量 約　320ｇ(50933)/ 430ｇ(51151)/ 440ｇ(50935)/1Kg(50967)



赤外線照射機に良く反応しますので
屋外設置の際は別売屋外ハウジングへ収納し
弊社赤外線照射機との併用もお勧めします
　 【主な特長】
●UTC機能対応（Coaxial Control)：
　カメラのOSDメニューを映像同軸線を通じて
　弊社UTC機能対応DVRから遠隔操作が可能です
　（カメラ設置後のカメラメニューの再調整が簡単）
※AHD-Hコネクター側のみUTCコントロール対応

●IRカットフィルタリムーバブル:
　昼間は赤外線の影響を　
IRカットフィルターで遮蔽してより鮮明画像
●プログレッシブスキャン：
画面全体の走査線を1回でスキャンする方式
映像上の動きに対して非常にブレが少ないです
OSDメニュー（画面表示メニュー）から設定可能
●DSS(電子感度アップ)Max30倍で夜間明るく映ります
●D-WDR(ワイドダイナミック)：明暗の差を少なく,暗部を明るくします
●HSBLC:強力な逆光補正（逆光部にマスクをかけます）　
　強い光源（照明・車ライトなど高輝度部分）にマスクをかけて
逆光を軽くする事により周囲の被写体を見えやすくします
●BLC：逆光補正　部屋から外に向かった場合などの逆光で
　被写体が見えずらい場合、見えやすくします
● 3D-DNR機能付きで極めて暗い夜間時の
　　ノイズが大幅に軽減します
●FL(フリッカーレス機能内蔵）:(DSSと併用不可)
50Hz地区での蛍光灯のちらつきを軽減します
FL-on時はシャッタスピードが1/100secに固定されます
(インバーター式蛍光灯やLED灯,白熱灯は不要機能です

注意：ブラケットは付属してません
オプション：ブラケット金具←クリック
 【カメラ本体レンズ無し】
   特価￥12000(50925)
個
 付属品
*ACアダプター
*BNCP/RCAJ変換コネクター(46069)
別売のCSマウントマニュアルレンズも利用可能ですがマニュアル連具はフリッカレスは対応しません







防犯カメラ、監視カメラ等の激安専門店【通販ＮＥＴ】
Copyright(c)防犯カメラの激安専門店「通販NET」 All Rights Reserved.
