送信機詳細

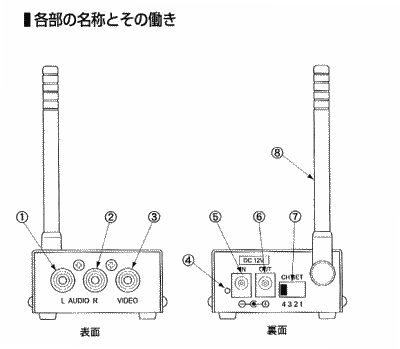

（送信機）詳細

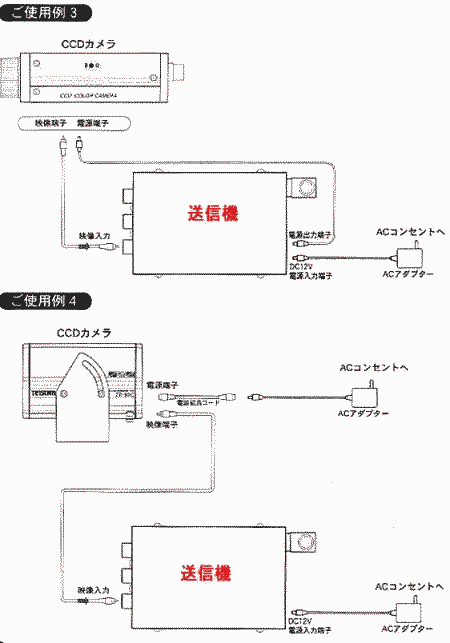

⑥DC12V電源出力端子
　別売のCCDカラーカメラTR－86C等を
　接続する電源端子です。
　付属のプラグ付き電源コードをご使用下さい。
⑦送信チャンネル設定スイッチ
　周波数切替のスイッチです。
　チャンネルは1CHから4CHまでスイッチで
　切り替える事が出来ます。
⑧1／2波長ダイポールアンテナ
　画像を見ながら最良の状態を保つように
　アンテナの向きを微調整して下さい。

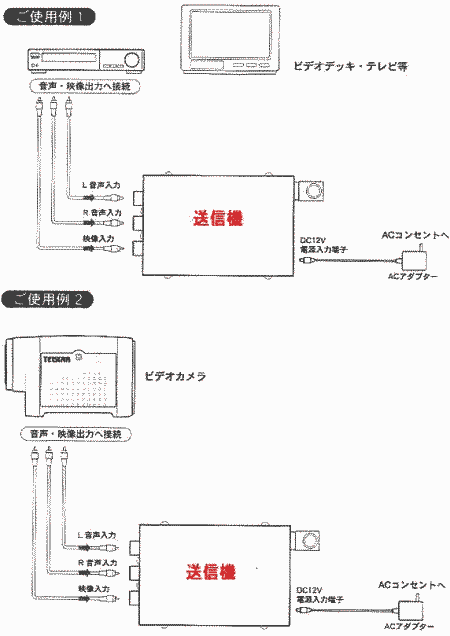

①音声入力端子（L）
　撮影機（カメラ、ビデオ等）の音声出力端子（白）からTR－27Rの音声入力端子
　（白）を付属のRCAコードを接続します．
②音声入力端子（R）
　撮影機（カメラ、ビデオ等）の音声出力端子（赤）からTR－27Rの音声入力端子
　（赤）を付属のRCAコードを接続します。
③映像入力端子
　撮影機（カメラ、ビデオ等）の映像出力端子（黄）からTR－27Rの映像入力端子
　（黄）を付属のRCAコードを接続します。
④電源LEDランプ
　電源が入りますと電源LEDが点灯します。
⑤DC12V電源入力端子
　付属のACアダプターを差し込んで下さい。DC12V（直流）が供給されます。
