htr77-s

HTR-77詳細


同時通話トランシ－バ-

ＨＴＲ-77用の金具
【オプション】

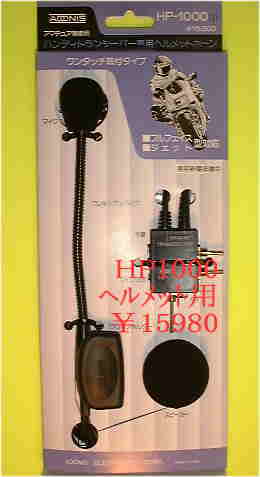

ヘルメット取り付け金具
\1300(48040)


交互通話専用トランシーバー

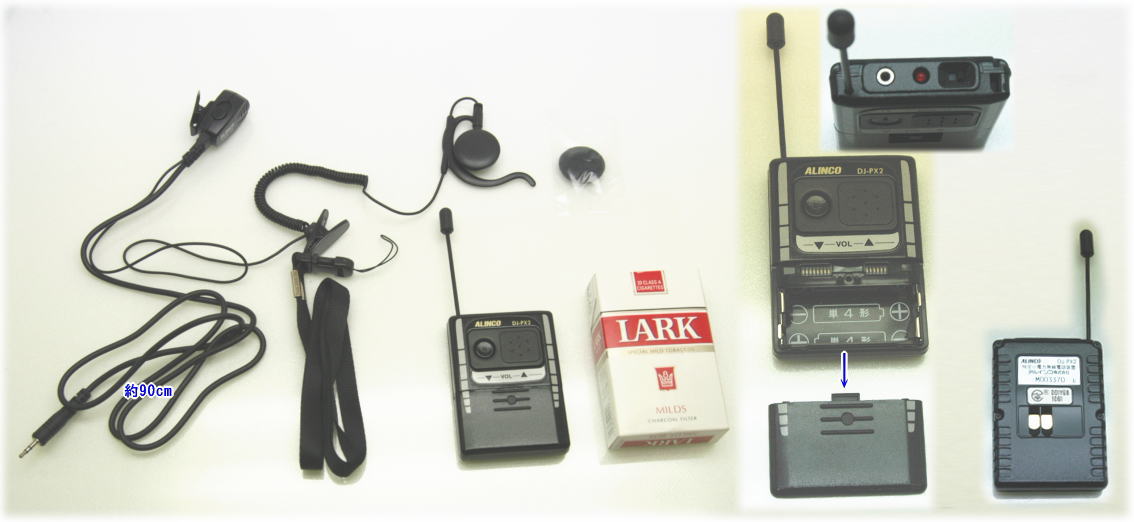

DJ-PX2(B)
特価\16800(49185)/1台
全体

どこでも使える、だれでも使える！

・ 特小トランシーバーのチャンネルを全てカバー。
交互中継対応機で、レジャー用9ch、ビジネス用11chの他、
中継チャンネルを含んで合計47chに対応する本格的な特小トランシーバーです。
ボディカラーはB=ブラックとS=シルバーの2色をラインナップしました。

・ 幅54mm、高さ75mm、薄さ15mm（突起物除く）、
軽さはイヤホンマイクと乾電池まで含んで約98gの超小型・軽量ボディ。
胸ポケットに入れてもかさばりません。

・ 設定はスイッチで手軽に変更可能。ボリューム音量、チャンネル、
グループコードと送信終了を知らせるエンドピー音さえ合わせれば、すぐ運用ができます。

・ 6通りのグループモード受信機能を搭載、
他のユーザーの混信があっても目的の音声だけを受信できます。

・ 付属のイヤホンは耳を軽く覆うタイプで耳栓式に比べ装着感が軽く、
パッド部分が回転するので左右どちらの耳にも付けられます。

・ 携帯に便利なネックストラップ付き。ポケットに入れたときの落下事故や紛失を防ぎます。

・ 単4電池2本で長時間駆動する、経済的で環境に優しいエコ設計。

注意:
*中継器システムでお使いの場合は、
中継器側の送信周波数帯をB側(421MHz帯送信)に設定して下さい。
驚きのサイズで用途は無限!

カードサイズさえも超える“マッチボックス"トランシーバー。
そのサイズは胸ポケットにジャストフィット、
特に無線機を目立たせたくないサービスや
警備業務などから工具や装備が多くて重い無線機は
持ちたくないという現場の業務まで、まさに用途は無限です。

外部マイク・イヤホン専用機とすることで、
小型化がさらに進化!

サイズ最重視のユーザーから絶大な支持を頂いた
アルインコのカードサイズ特小トランシーバー。
その系譜を受け継いで誕生したDJ-PX2は、
外部マイク・イヤホン専用とすることで、
ボディサイズは約54x75x15mm（幅x高さx薄さ）、本体約38g、
電池やマイクを含んでも約98gと
超小型・軽量ながら交互通話中継にも対応する
特小チャンネル47chを全て実装。
中継器と組み合わせることで驚くほどの
カバーエリアを実現します。

＜特長＞
幅54x高さ75x薄さ15mm、
軽さは電池・EME-28イヤホンマイクを含んで約98gの
超軽量ボディ。
カラーはB=ブラック
チャンネル&グループコード設定は
マイクロスイッチで簡単に切り替え可能。
6通りのグループコードに対応
単4アルカリ乾電池2本で
長時間駆動する経済的で環境にやさしいエコ設計
周囲に迷惑が掛かりにくいイヤホン受信専用



定　格
周波数範囲 422.0500～422.1750MHz
421.5750～421.7875MHz
422.2000～422.3000MHz
421.8125～421.9125MHz
の内、特定小電力無線に割り当ての47ch
電波型式・送信出力 F3E (FM)・10mW
使用温度範囲 本体-10℃～＋50℃
定格電圧 DC2.4～3.0V
外形寸法
（突起物除く		 W54×H75×D15mm
重量(本体のみ・電池含まず) 約36g
中間周波数 1st：21.7MHz、2nd：450kHz
受信感度 -14dBμ以下(12dB SINAD)
低周波出力 最大5mW以上(8Ω)
通話可能時間の目安 単4形アルカリ乾電池×2本：約25時間
単4形高性能乾電池（オキシライドなど）×2本：約30時間
EBP-68 ニッケル水素バッテリーパック：約20時間
※上記の時間は目安です。
使用状態や環境により変化する場合が有ります。
寒冷地では電池の保温に留意して下さい。
通話距離の目安 障害物の無い屋外：600m程度
・市街地、障害物の多い屋外：100m程度
・ドームやスタジアム：見通しの利く範囲程度
・屋内：壁の数やフロアの違い、鉄筋コンクリートか木造か、
などで大きく異なります。
DJ-PX2は携帯性を最重視した
超小型アンテナを採用しているため、
ロングアンテナ採用機の60%程度まで
カバーエリアが狭くなることがあります
付属アクセサリー ●ネックストラップ(無地・黒)
●フック付きイヤホンマイク EME-28
乾電池は別売です。ネックストラップ取り付け部分は、
工場見学のガイド等に社名ロゴ入りストラップ
(携帯電話用の物)などを装着しやすい汎用スタイルです。



オプション例：

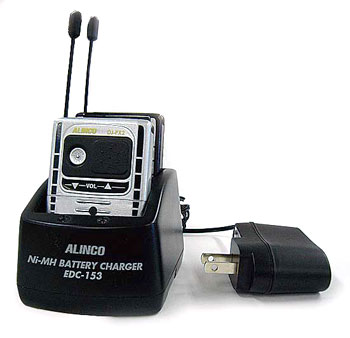

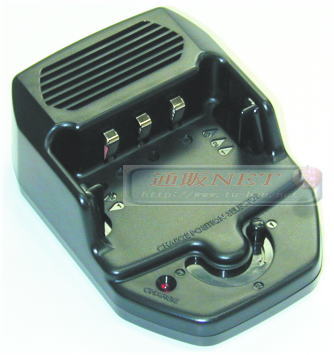

EDC-153A
2台同時充電器
\4500(49186)


片側通話はもちろん同時通話も可能
（衝撃に強いポリカーボネイトボディ採用)

　（49109）　　　（49110）
49109全体 49110全体
←1台の価格です

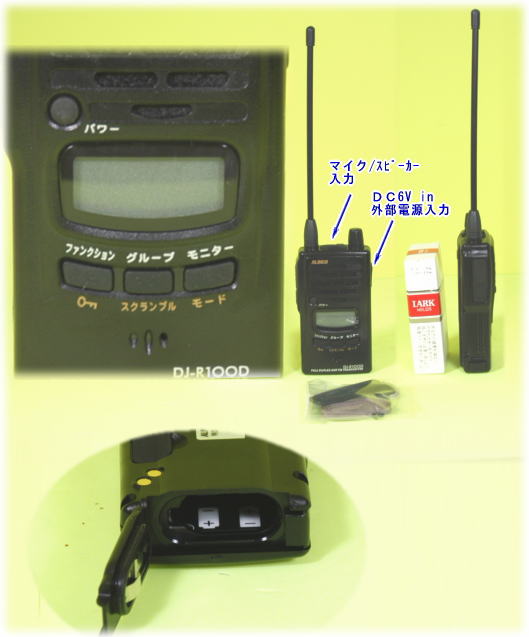

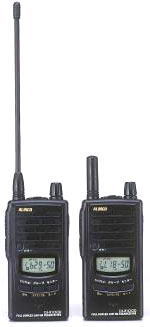

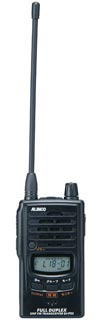

DJ-R100DL
(ロングアンテナタイプ)
（従来9ｃｈ+従来11ch）
+(9ch+18ch中継器と同時通話ch)
ｱﾙｲﾝｺ
定価￥39800
商品ｺｰﾄﾞ（49109）
特価￥23600
付属品：ビス止め式ベルトクリップ/ハンドストラップ

←1台の価格です

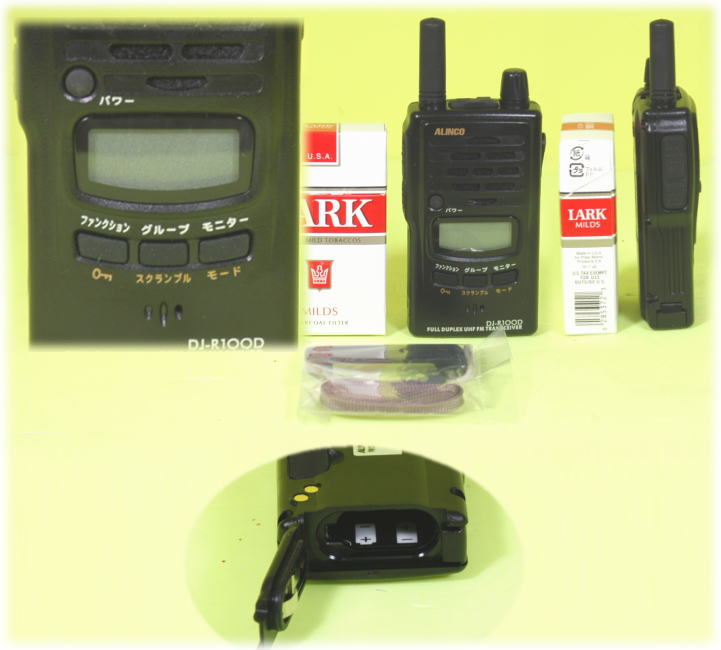

DJ-R100DＳ
(短アンテナタイプ)
（従来9ｃｈ+従来11ch）
+(9ch+18ch中継器と同時通話ch)
定価￥39800
商品ｺｰﾄﾞ（49110）
特価￥23600
付属品：ビス止め式ベルトクリップ/ハンドストラップ
ビジネス・ユースに耐える防水、防塵性。
新機能満載「第二のＲ」満を持して登場。
トランシーバーとしての単信通話はもちろん同時通話、
中継器、単信・複信中継器複数台連結として使える
DJ-R20Dの機能をすべて継承し、新たな通話モードを装備
通常の交互通話からレピーター仕様まで一台でマルチに活躍するスーパー特定小電力トランシーバーです。
一台で特定小電力トランシーバーに許可された通信方法を全て装備
　□ 交互通話
　□ 同時通話
　□ レピーター使用の交互通話
　□ レピーター使用の同時通話
　□ 交互通話レピーター
　□ 同時通話レピーター
　□ 交互・同時通話連結レピーター
※DJ-R20Dと共通のモードは互換性がありますので連結などで
混在利用しても問題ありません。

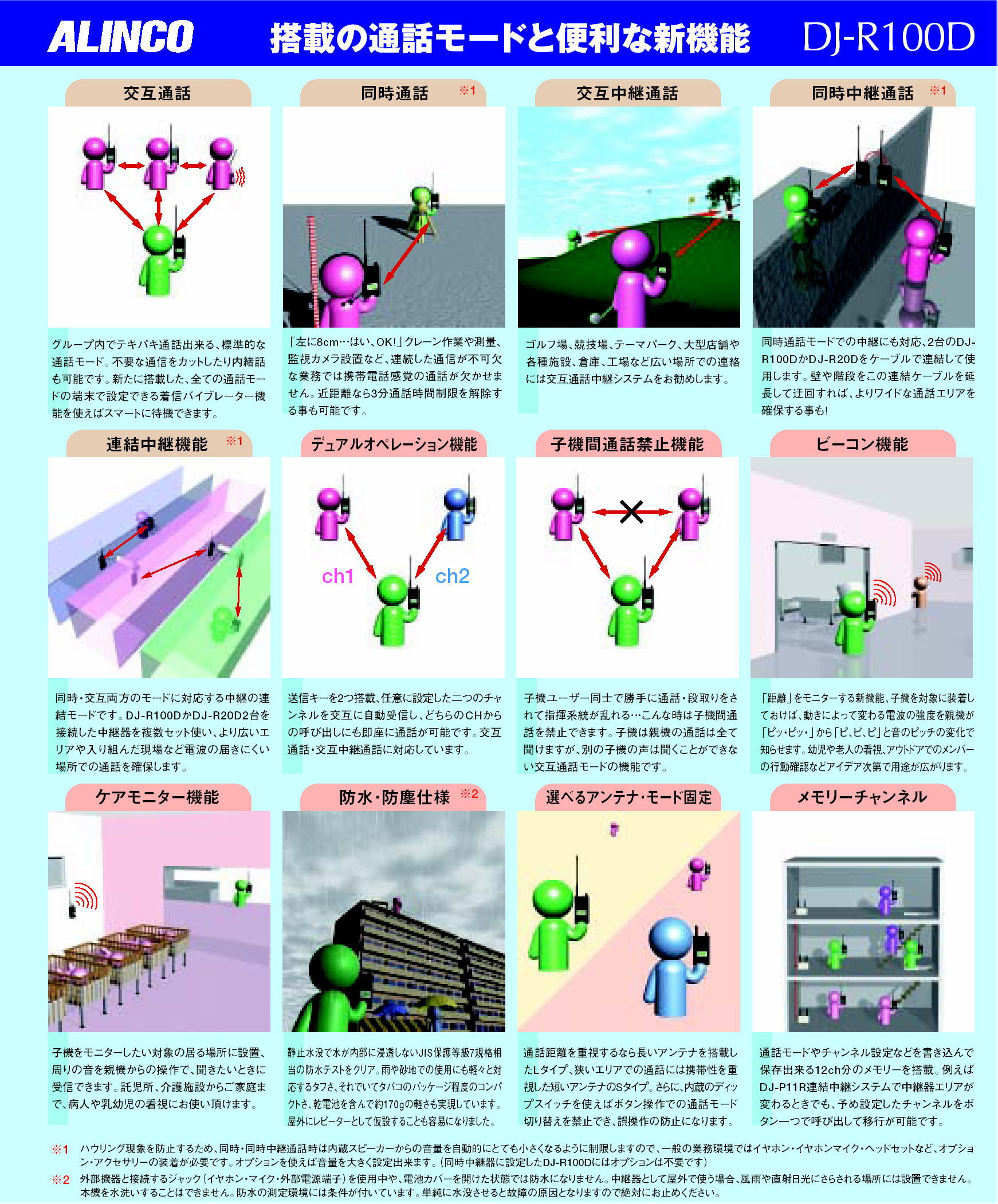

搭載の通話モードと便利な新機能の詳細
JIS保護等級７相当の水濡れOKの優れたボディデザイン　*1
特定小電力無線機用の単信、半複信、複信４７ｃｈをすべて搭載
単三電池２本で駆動する、経済的で環境に優しいエコ設計
内部スピーカーの音声出力は２００ｍW以上の大音量
振動で着信を知らせる着信バイブレーター内蔵
DJ-R20Dから更に３つのモードを追加
　□ ２つのチャンネルを交互に受信し、２系統の通信にすぐ対応できる、
　　　　　デュアルオペレーションモード
　□ 親機と子機間だけが通話でき、子機間同士の無駄な通話や勝手な連絡を禁止できる、
　　　クロスTSQモード（DJ-P27互換）
　□ 相手との距離を音の変化で捉える、ビーコンモード
リチウムイオン電池(EBP-60)、ニッケル水素電池(EBP-57N))対応の２種類の
充電回路を本体に内蔵。オプションを使えばスタンド充電もOK。
面倒なモード切替を解消する１２ｃｈのメモリーチャンネル搭載
同時通話時、3分タイムアウト制限解除できるローパワー設定。　*2
通話モード変更の誤操作を防ぐモード固定スイッチ搭載　（背面に小型スイッチがあります。）
グループトーク、秘話、自動空きチャンネルサーチ、キーロック、着信ベル、エンドピー、
バッテリーセーブ、自動パワーオフ、ＰＴＴホールド、送信禁止などの
従来の代表的な機能はもちろんフル装備。加えて、緊急通報、選べる着信音や
通常のチャンネル表示、Sメーター表示、３分タイムアウトをカウントダウン表示、
周波数表示を選べる表示切替など、より便利に使える機能や設定を満載。
リチウムイオン電池や、ハンズフリーを実現する各種ヘッドセットなど、
業務ユーザーも納得の豊富なオプション群。
*1 外部機器と接続するDCジャック、又はマイクジャック/スピーカージャックを利用の時や電池カバーを開けた状態では、
防水になりません。中継器として野外で使う場合、風雨や直射日光にさらされる場所には設置できません。
本機を水洗いする事はできません。防水の測定環境には条件が付いています。
単純に水没させると故障の原因となりますので絶対にお止め下さい。
*2 ローパワー設定(1mW）はビジネスユースペアチャンネルb12～b29chの時に利用可能です
防水マークJIS7：このマークの付いた製品は、弊社の設計段階でJIS保護等級７規格の防水試験に合格しており、
防水キャップ類を正しく閉めていれば雨や雪の中でも防水カバーなしでお使いいただけます。
但し、全ての製品を出荷前に防水検査しその性能を保証するものではない「相当品」ですので、
水没・流水での洗浄などは絶対にお止め下さい。又、濡れた後は乾いた布で拭く、
電池を抜いて内部も良く乾燥させるなどのメンテナンスを心がけて頂くと永く正常な状態でお使いになれます。
尚、防水に使われているゴム素材などは経年劣化のため変質し、防水性が失われる場合があります。
弊社では防水性についても製品と同じ１年を保証期間とさせて頂きます。
定　格
周波数範囲 422.0500～422.1750MHz (ビジネス単信)
421.5750～421.7875MHz(ビジネスペアチャンネル)
440.0250～440.2375MHz (ビジネスペアチャンネル)
422.2000～422.3000MHz (レジャー単信)
421.8125～421.9125MHz(レジャーペアチャンネル)
440.2625～440.3625MHz (レジャーペアチャンネル)
電波型式 F3E (FM)
チャンネル数 9+9ch & 11+18ch
定格電圧 DC 2.4～3.7V(電池端子)
外部電源端子 DC5.0～6.0V
EIAJ規格：区分2
消費電流 送信時 約 75mA(10mW時)
受信定格出力時 約200mA(内部SP出力時)
　　　　　　　 　　　 約130mA(外部出力時)
バッテリーセーブ時 約20mA(平均)
接地方式 マイナス接地
マイクロホン
インピーダンス		 約2kΩ
外形
寸法
（突起物除く）
Ｗ×Ｈ×Ｄ		  56×102×28mm

※アンテナ長：(L)169mm(S)36mm
重 量 Ｌ：約172g
Ｓ：約162g
（アルカリ乾電池含む）
送信
出力		 10mW /1mW
通信
方法		 単信方式、半複信方式、複信方式
付属品 ビス止め式ベルトクリップ・ハンドストラップ
通信距離の
目安		 海上：約3Km / 郊外：約2Km
高速道路上 ： 約500m
市街地 ：約100～200m
Sタイプではカバーエリアが
Lタイプより若干（10～20%)小さくなります。
体に密着した場合は（約40%程)小さくなります。
充電
回路		 リチウムイオン電池 EBP-60：急速充電 約3時間
ニッケル水素電池 EBP-57N：トリクル充電 約15時間
（ニッケル水素電池を充電する場合、
セットモードから充電の操作が必要になります。
リチウムイオン電池EBP-60は自動的に充電されます。）
通信時間の
目安		 アルカリ乾電池(単3型×2本):単信 約40時間
オキシライド電池(単3型×2本) :単信 約55時間
ニッケル水素電池 EBP-57N:単信 約25時間
リチウムイオン電池 EBP-60:単信 約40時間
（交互通信時の目安です。同時通話時は、この値より低下します。
又、使用状況や環境によって大きく変化します。）
【オプション】DC12V/ＤＣ24V車両用シガープラグ/出力DC6V：EDH-33(49111)\2500



片側通話で見通し約3Kmの高飛躍距離です

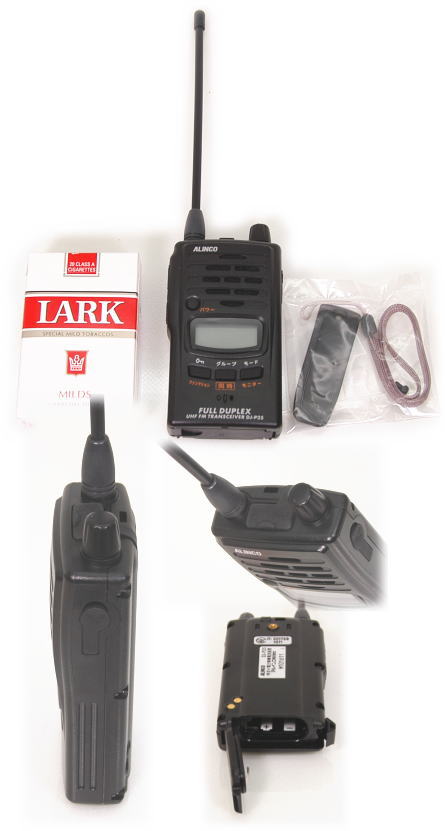

特定小電力型トランシーバー/レピーター
同時通話式
ｱﾙｲﾝｺ
定価 ￥34,800(税別)

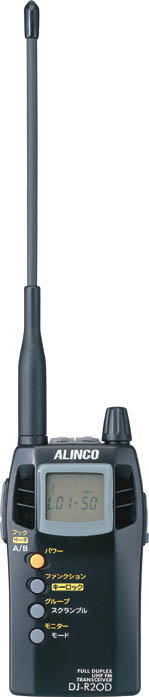

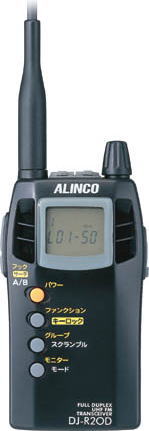

DJ-R20D (47376)
大特価\19000
究極の特定小電力トランシーバー誕生
単信通信はもちろん同時通話、中継器、単信・
複信中継器複数台連結、全て一台に集約
■通常の交互通信からレピーター仕様まで一台で
　マルチに活躍するスーパー特定小電力トランシーバーです。
■一台で特定小電力トランシーバーに許可された
　　　通信方法を全て装備
　
　●交互通話(単信通信)
　●同時通話(複信通信)
　●レピーター使用の交互通話(半複信通信)
　●レピーター使用の同時通話(同時通信)
　●交互通話レピーター
　●同時通話レピーター
　●交互・同時通話連結レピーター
　　
(通話例)
DJ-P20D(47376)は
親機---3台の子機使用例・・
(子機は受信待機状態:受信は可能ですが送信しない状態)に
対し親機から呼び出された子機Aのヘッドセットもしくは
ハンドマイクの送信ボタンを押したままの同時通話を行い
会話が終わればA機は送信を終了し
次のB機　C機と順番には　同時会話が可能です
(この場合も会話はあくまでも1対1の2人のみです)
■クラス最大４７chの通話チャンネル搭載
■1mW連続送信対応
■ホーン型スピーカーでクリアーな受信音
■照明付き大型ディスプレイ
■受信・送信の質を高める1/4波長フレキシブルアンテナ
■現場での作業にマッチしたオプションの数々
定格
DJ-R20D
周波数範囲
422.0500～422.1750MHz
(ビジネスユース単信11ch)
421.5750～421.7875MHz
440.0250～440.2375MHz
(ビジネスユースペアチャンネル18ch）
422.2000～422.3000MHz
(レジャーユース単信9ch）
421.8125～421.9125MHz
440.2625～440.3625MHz
(レジャーユースペアチャンネル9ch)
電波型式 F3E (FM)
チャンネル数 9ch&11ch
定格電圧 DC 4.5V(単3乾電池×3)
送信出力 10mW
消費電流 送信時 約 60mA
受信定格出力時 約90mA
通信方法

単信方式、半複信方式、複信方式


外形寸法（突起物除く）
Ｗ×Ｈ×Ｄ
 56×102×28mm
重 量 約 180g （内蔵電池含む）
通信距離の目安 海上：約3Km / 郊外：約2Km
高速道路上 ： 約500m
市街地 ：約100～200m
通信時間の目安 アルカリ乾電池(単3型×3本):単信約60時間　
複信約40市間 ニッケル水素電EBP-52N:単信約20時間　
複信約14市間 ニッケル水素電EBP-54N:単信約60時間　
複信約40市間


ｵﾌﾟｼｮﾝの一部下記記載----他は左記へ記載→小電力トランシーバーコーナー(同時通話オプションは限られてますので注意)

オプションマイクイヤホン取り付け例←クリック

（A）は同時通話と通常の片側通話も可能なセットです

↑クリック

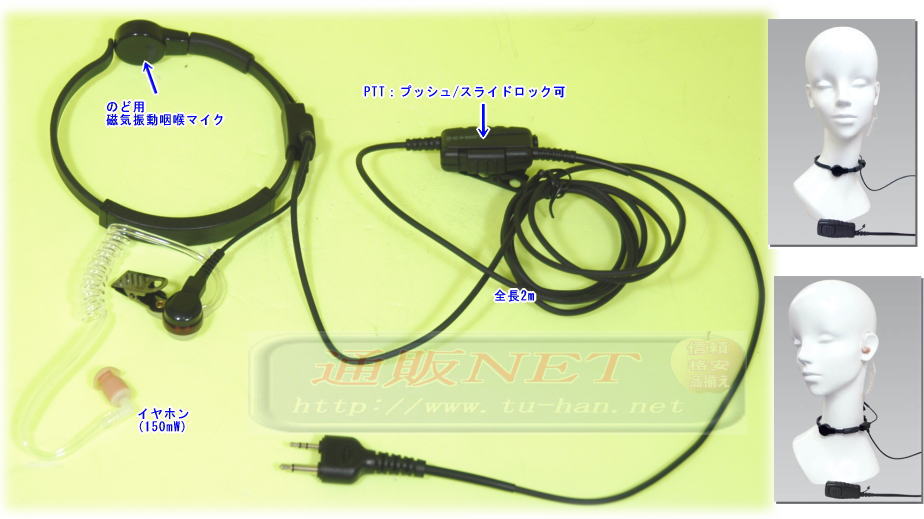

咽喉マイクイヤホン
騒音が激しい場所や
ハングライダー,
サバイバルゲーム
にも最適
（同時通話も可能)
プッシュ/スライドロック可能
\6180(49124)(A)
ｱﾙｲﾝｺ用
↑クリック

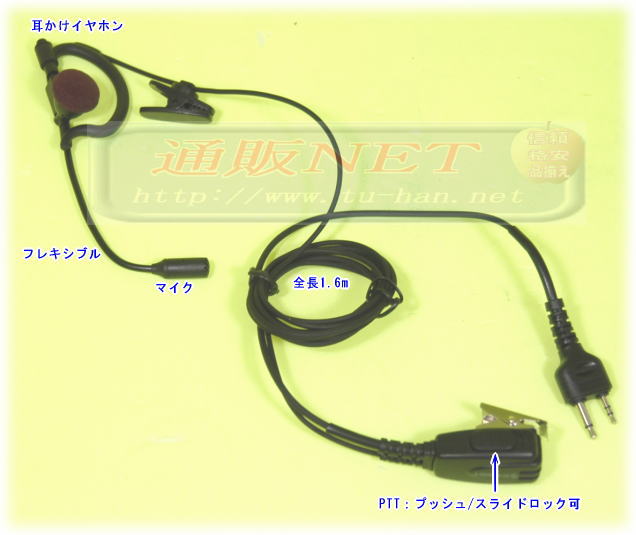

耳かけイヤホンマイク
（同時通話も可能)
プッシュ/スライドロック可能
\4280(49125)(A)
ｱﾙｲﾝｺ用

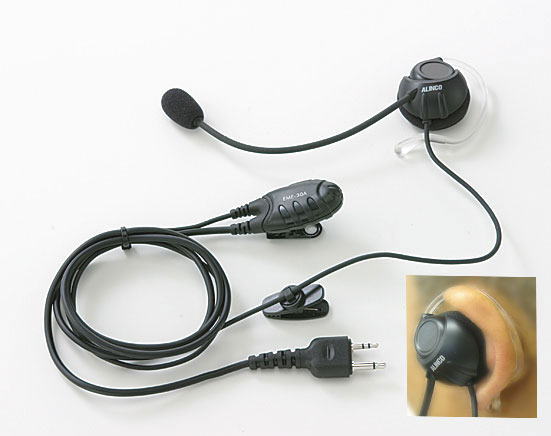

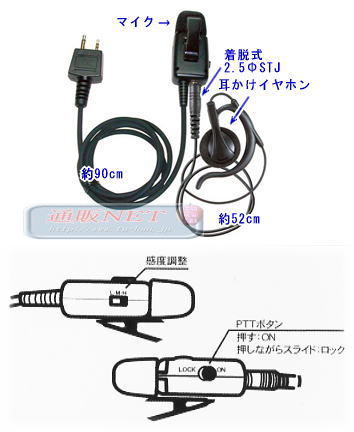

EME-29A
￥5600(49112)
同時通話可		 ESC-37ソフトケース
\1800(47484)		 DJ-R20D (47376)
アルカリ単3x3本使用時
交互通話時間約60時間
同時通話時約40時間
*交互通話は送信6,受信6,待ち受け48秒の繰り返し時
*同時通話は送信/受信12,待ち受け48秒の繰り返し使用時
尚、ボリュウムレベルその他使用状況により変わります

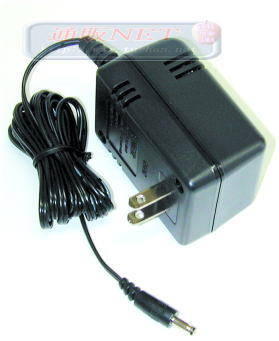

EDC-92かEDC36が必要→
(500mA/hニッケル水素)
交互通話時間約20時間、
同時通話時間約14時間

（1500mA/hニッケル水素）
交互通話時間約60時間、
同時通話時間約40時間

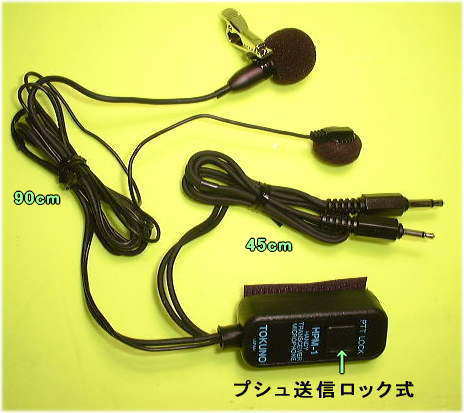

タイピン式イヤホンマイク
送信ロックスイッチ式
HPM-1(41325)
\2500

ミニタイピンマイク
HM-M40(A)
特価\1650(41315)
ｽﾗｲﾄﾞ送信ロック可

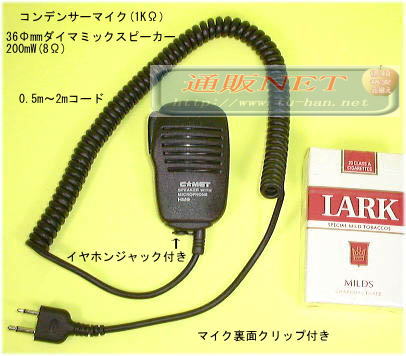

スピ-カーマイク
HM-9F
\3300(47570)
片側通話
残少

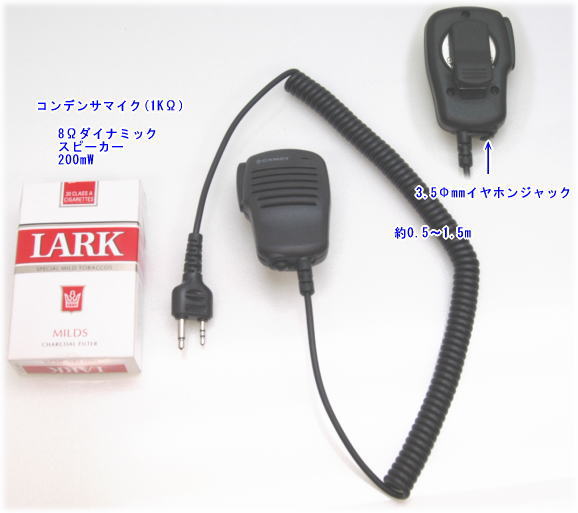

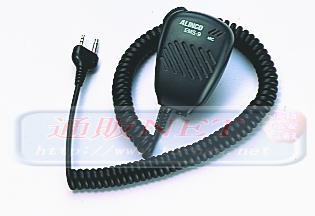

スピカーマイク
HM-S9
\3200(49179)
片側通話

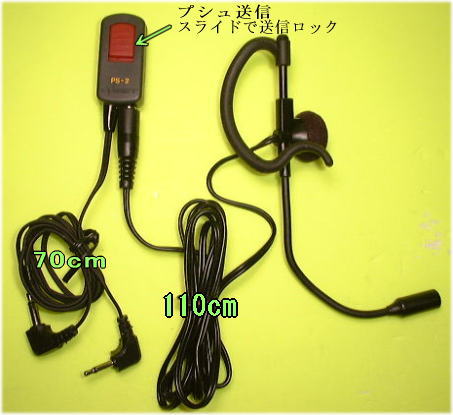

耳かけ式イヤホンマイク
押して送信、離して受信ボタン
押してスライドで送信ロック
H-19(F)(44834)
\4500

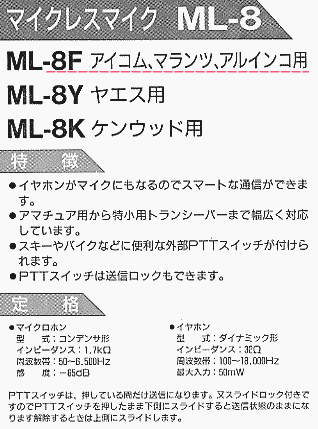

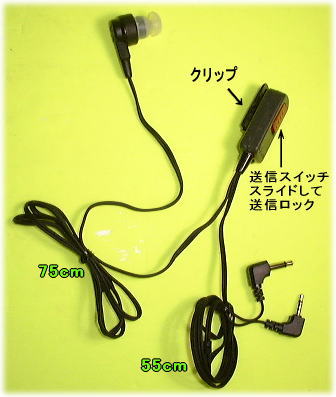

マイク内蔵イヤホン
押して送信、離して受信ボタン
押してスライドで送信ロック
ML-8F(44922)
特価\5300
仕様
周囲の騒音の激しい所で便利です

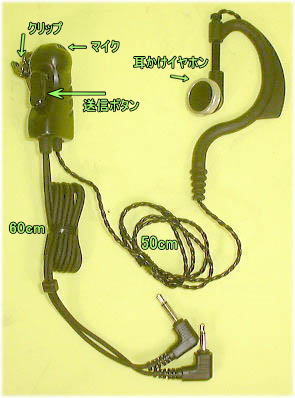

耳かけ式イヤホンマイク
LEM-100P
特価\3980(47222)








完売御礼

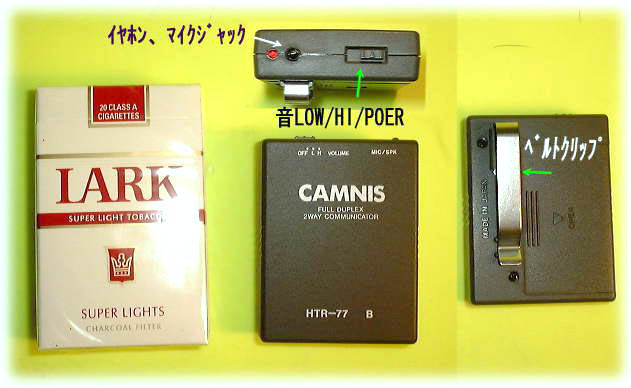

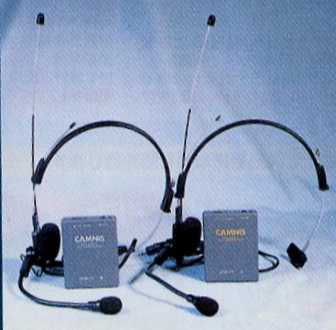

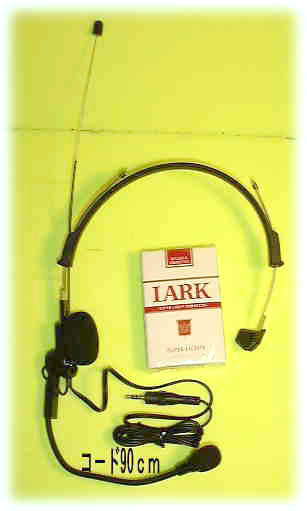

ＨＴＲ-77

商品ｺ-ﾄﾞ（42280）

大特価￥完売
（この商品は2台1組です）


 ハンドフリーの同時通話 （FULLDUPLEX） 　
サイクリング、フイツシングなど両手が使えない状態でも
電話感覚で通話が可能。
■オートスケルチ回路 　
自動的に雑音をカット,常に最良の状態で通話が可能。
■2段切り替え式の音量調節音量をロー／ハイの2段切り替え
スイッチに なっていますので好みに合わせて選べます。
■便利なクリップ付き 　
ベルトやジャケットなど使い易い所に本体をセットできます。
■小型で軽量設計 　
同時通話方式では画期的な小型、軽量設計になっています
到達距離は見通し約50m
型　　　　番 :HTR－77
使用半導体 :ＩＣ2個 ,トランジスタ-8個 ,ダイオード4個
周　波　数 : 300MHz帯
電波形式 : F3
電　源電圧 :DC3ボルト（単3型2本）
消　費電流 :約18mA
使用温度:0℃～40℃
外形寸法 : 53（W）x70（H）x18（D）（m m）
本体重量 : 389（電池含まず）　　　　　　　　　

本体の詳細 ﾍｯﾄﾞホンの詳細
