(1)動作を感知したい場所に本機を取付けて下さい。
(2)取付け場所は、振動の少ない、安定した場所を選んでください。
(3)地上2mの位置に取り付けることをお勧めします。

注意!!
*本機は室内用にデザインされています。屋外には取付けないで下さい。
*湿度の高い場所(浴室、テラスなど)には取付けないで下さい。
*3・直射日光の当たる場所、ガラス窓に面した場所、エアコン、ファン等 熱を発する場所の近くには設置しないで下さい。
*冷蔵庫、TV等、高電波製品の近くには設置しないで下さい。
*植物、家具など、障害物が動作感知範囲内に入らないよう注意して下さい。


(1)体温センサー感知動作時間は2秒間固定(もしくはボリューム調整)より、設定できます。
 時間や感知回数を変更するには、ジャンパーのピンを希望の位置に差し込んで下さい。

 体温センサーが感知された時、接点出力します。

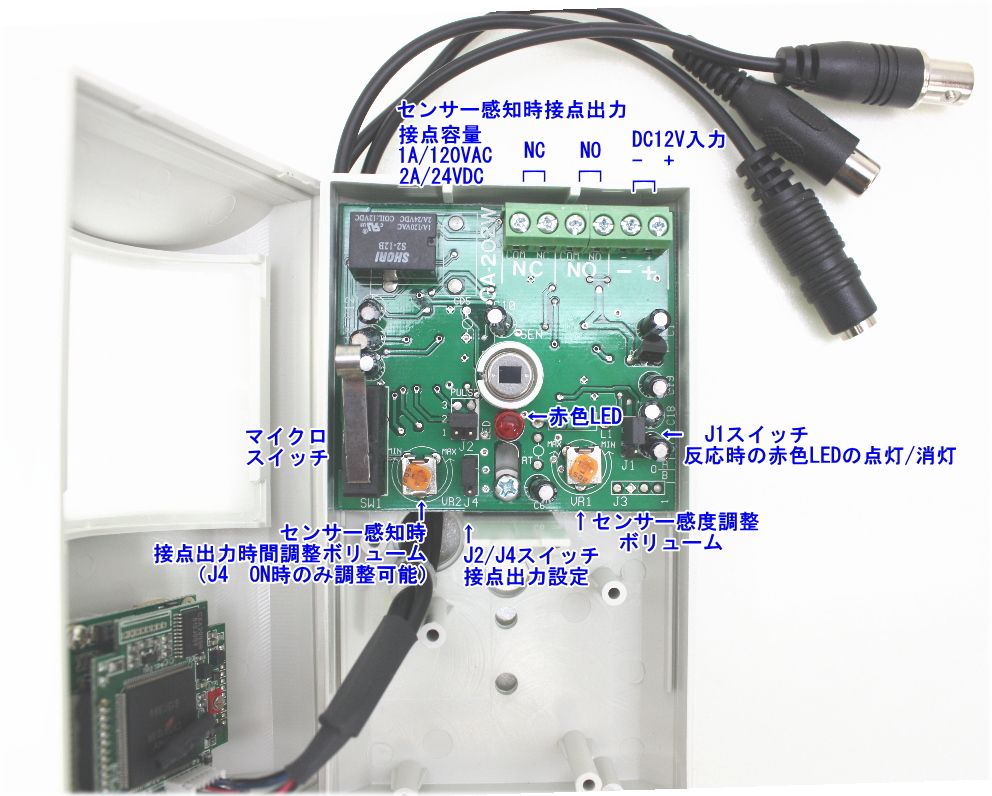

<ジャンパーピン設定>


(J1:センサー感知時赤色LEDの点灯/消灯)
    ・■■J1 OFF(消灯)
   ■■・ J1 ON(点灯)


(J2:センサー感知回数設定)
  2■■ 15秒間に2回まで感知
  1■■ 反応するたびに感知
   J 2

(J4:センサー感知時の接点出力時間)
    ・■■J4 2秒間固定
   ■■・ J4 VR2(左ボリュームで調整)


VR1:センサー感知感度の調整
(MAX=高感度 MIN=低感度)


VR2:センサー感知時の接点出力時間
(MAX=長時間 MIN=短時間)

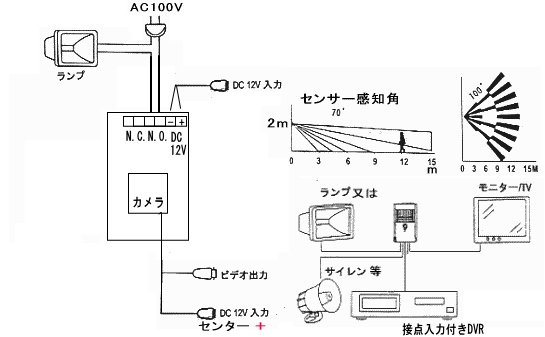

【アラーム端末、無電圧接点】
 タイムラプスビデオデッキや、モニター、サイレン(全て別売り)と接続する事が出来ます。
 (最大125V/1A DC24V/2Aまで)


画像素子 1/3インチSONYカラーCCDイメージセンサー
有効画素数 512(H)×492(∨)
解像度 420丁∨本
最低被写体照度 1LUX/F2.0
S/N比 45dB以上
電子アイリス 1/60〜1/100,000sec
インピーダンス 75Ω
装備レンズ F3.7mm/F2.0
レンズ角度 70度
電源 DC12V±10%
消費電力 130mA
外形寸法 120(L)×70(W)×50(D)mm
動作感知範囲 100°/10m
